Расположение предохранителей, плавких вставок, реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

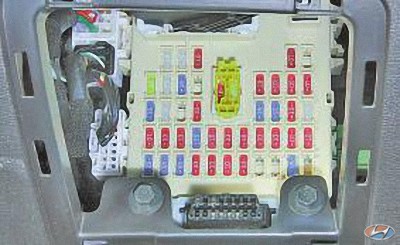

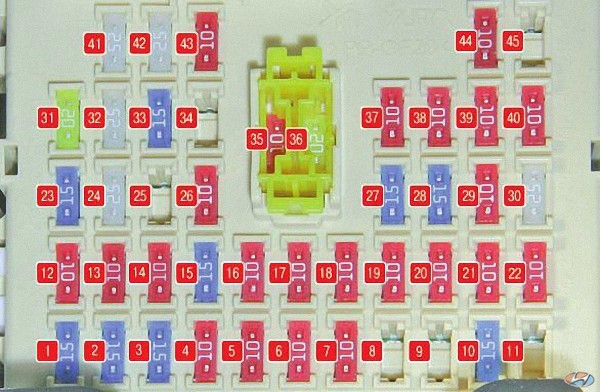

Рис. 1. Предохранители в монтажном блоке, расположенном в салоне автомобиля

Большинство предохранителей установлено в монтажном блоке в салоне автомобиля (рис. 1). Он расположен в панели приборов под декоративной крышкой. Назначение предохранителей (их номера указаны на блоке и на рисунке) приведено в табл. 1.

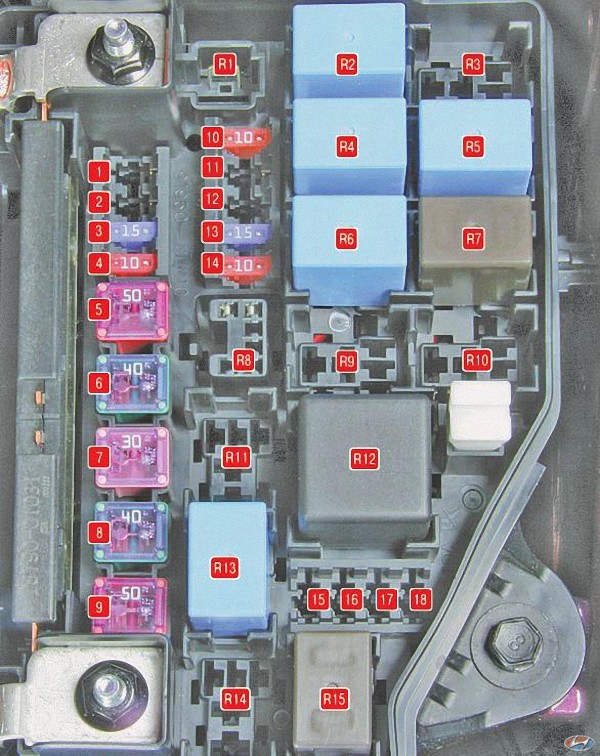

Рис. 2. Плавкие вставки, предохранители и реле в монтажном блоке, расположенном в моторном отсеке

Табл. 2. Назначение предохранителей, реле и плавких вставок в монтажном блоке, расположенном в моторном отсеке

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в моторном отсеке с левой стороны по направлению движения (рис. 2, крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблицах, могут отсутствовать.

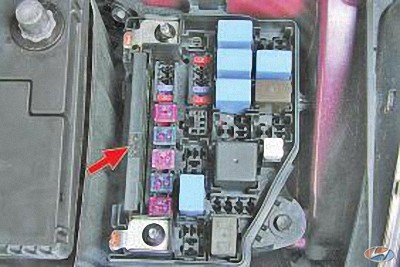

На боковой стенке монтажного блока установлен главный предохранитель.

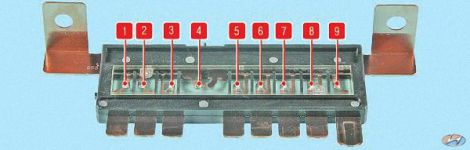

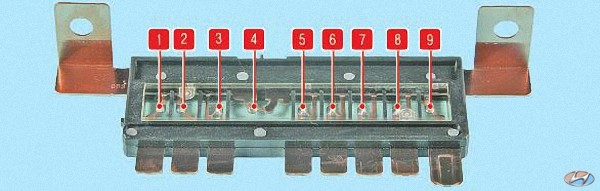

Рис. 3. Плавкие перемычки в главном предохранителе, расположенном на боковой стенке монтажного блока (показано на главном предохранителе, снятом с монтажного блока)

Табл. 3. Назначение плавких перемычек главного предохранителя, расположенного на передней стенке монтажного блока

Расположение плавких перемычек в главном предохранителе показано на рис. 3, а назначение – в табл. 3.

Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее.

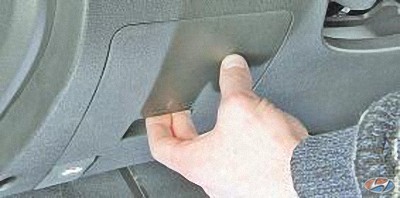

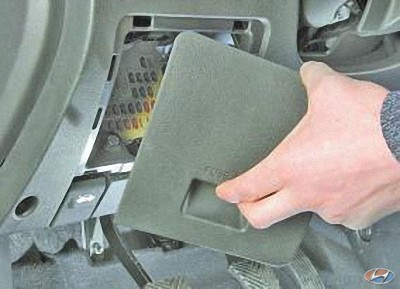

1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов…

ПРИМЕЧАНИЕ

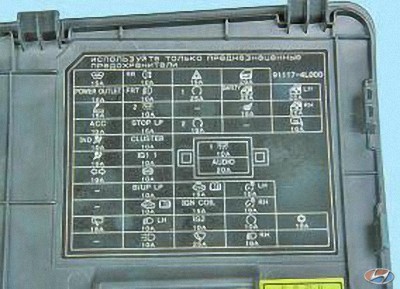

На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 1 цепи, которые защищает данный предохранитель.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

ПРИМЕЧАНИЕ

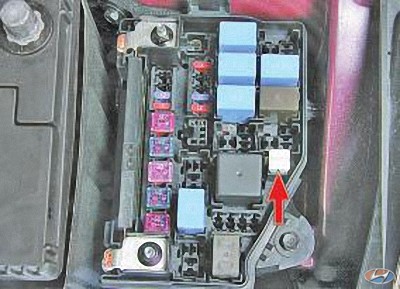

В специальном гнезде монтажного блока, расположенного в моторном отсеке, закреплен пинцет для извлечения предохранителей.

4. Специальным пластмассовым пинцетом извлеките заменяемый предохранитель.

ПРИМЕЧАНИЕ

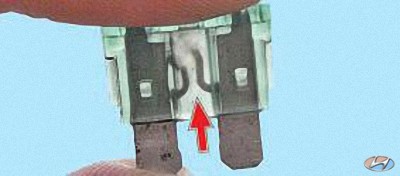

Так выглядит перегоревший предохранитель (показанная перемычка внутри держателя перегорела и разорвалась). Для замены используйте запасной предохранитель того же номинала (и цвета).

5. Установите предохранитель того же номинала, что и снятый.

Для доступа к предохранителям, реле и плавким вставкам монтажного блока, расположенного вмоторном отсеке, выполните следующее.

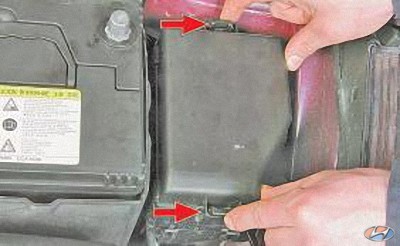

1. Отожмите фиксаторы крышки монтажного блока…

ПРИМЕЧАНИЕ

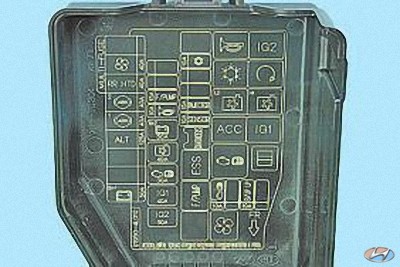

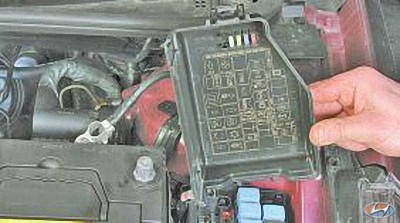

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения предохранителей, реле и плавких вставок…

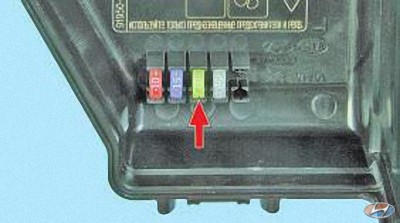

…и установлены запасные предохранители.

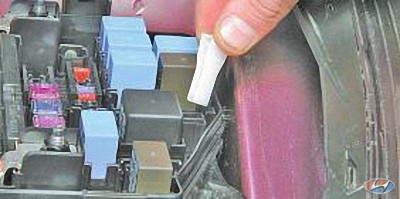

3. Для замены предохранителей пользуйтесь специальным пинцетом.

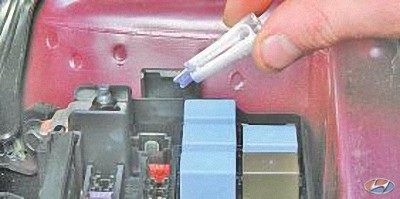

4. Захватите пинцетом предохранитель и извлеките его из контактного разъема.

5. Установите в контактный разъем новый предохранитель того же номинала, что и снятый.

6. При необходимости извлеките реле, покачивая его из стороны в сторону. Установите новое реле.

7. Плавкие вставки заменяйте аналогично замене реле.

При необходимости замены главного предохранителя выполните следующие операции.

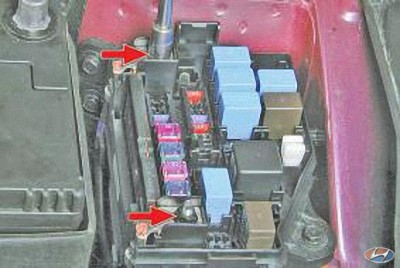

1. Отверните две гайки и снимите наконечники проводов со шпилек монтажного блока.

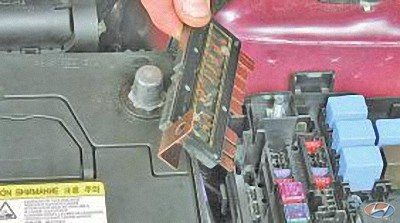

2. Подденьте отверткой и извлеките главный предохранитель.

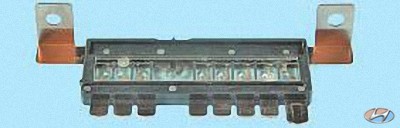

3. Осмотрите главный предохранитель на наличие перегоревших перемычек и оплавлений.

4. Установите главный предохранитель в порядке, обратном снятию.
