Замена тросов управления механической коробкой передач - Хендай Солярис
Вам потребуются: ключ «на 10», пассатижи.

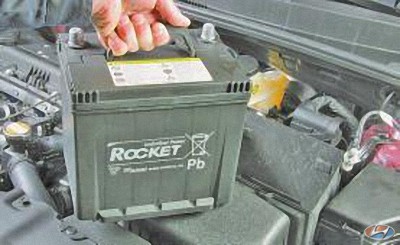

1. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи).

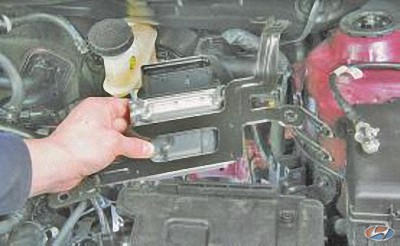

2. Снимите блок управления двигателем в сборе с кронштейном (см. Снятие и установка механической коробки передач).

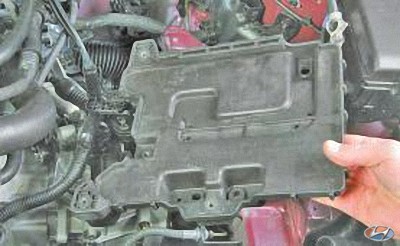

3. Снимите полку крепления аккумуляторной батареи (см. Снятие и установка механической коробки передач).

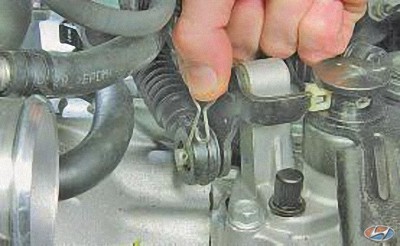

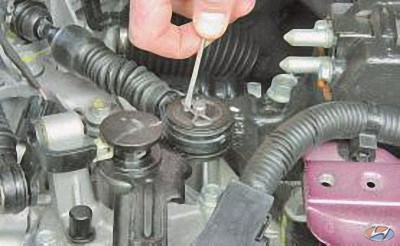

4. Подденьте отверткой шплинт крепления наконечника троса…

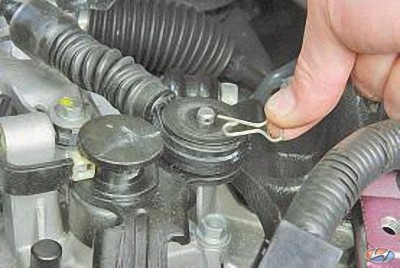

5. …и извлеките его из отверстия оси рычага переключения передач.

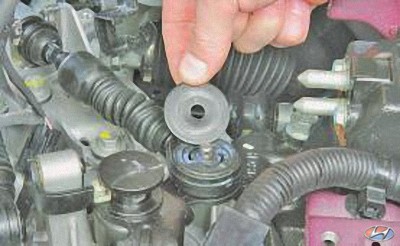

6. Снимите шайбу…

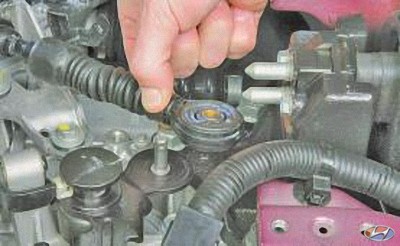

7. …и наконечник троса с оси рычага переключения передач.
8. Извлеките шплинт крепления наконечника троса из отверстия оси рычага выбора передач...
9. …и снимите наконечник троса с оси рычага выбора передач.

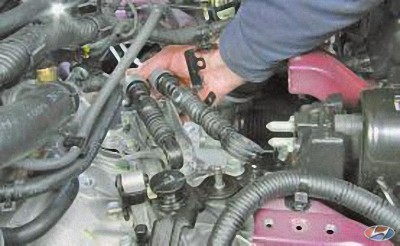

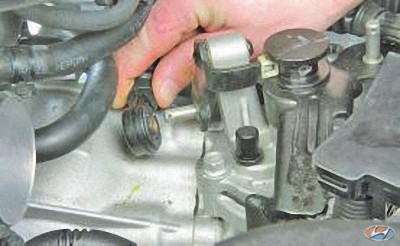

10. Извлеките наконечники оболочек тросов из гнезд кронштейна на коробке передач.

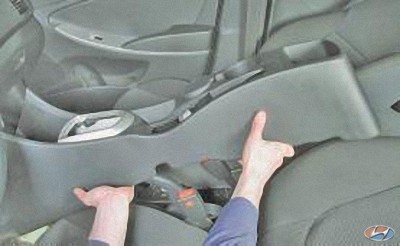

11. Снимите облицовку тоннеля пола (см. Снятие и установка облицовки тоннеля пола).

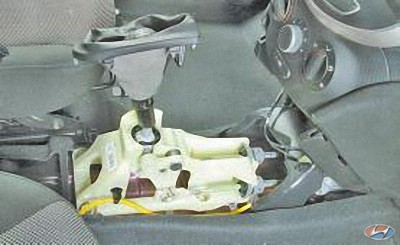

12. Приподнимите декоративный чехол рычага управления коробкой передач.

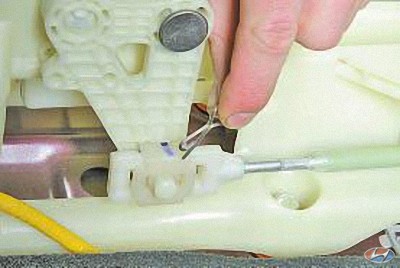

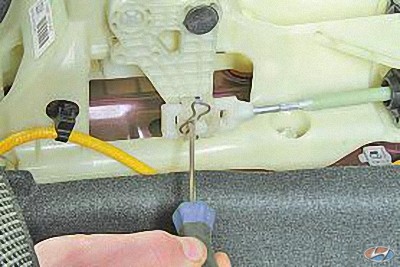

13. Подденьте отверткой...
14. ...и извлеките шплинт из отверстия пальца рычага переключения передач с правой стороны.

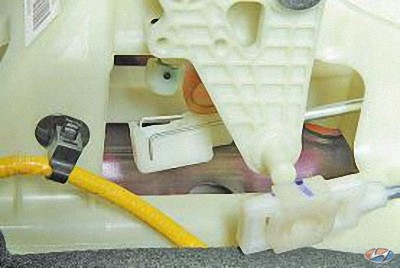

15. Снимите с пальца рычага наконечник троса переключения передач.

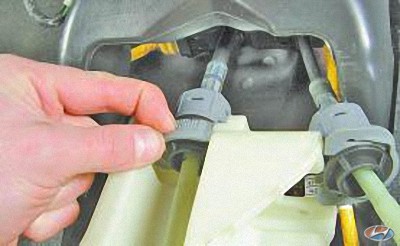

16. Отожмите пальцем пластмассовый фиксатор...

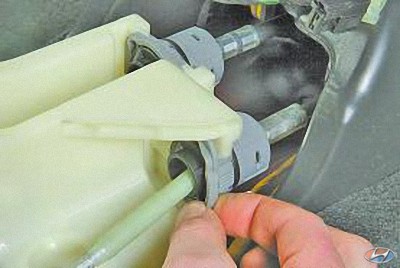

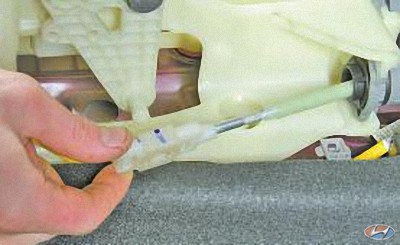

17. ...и извлеките наконечник оболочки троса переключения передач из паза в корпусе кулисы рычага управления.
18. Отожмите отверткой концы пружинного фиксатора.

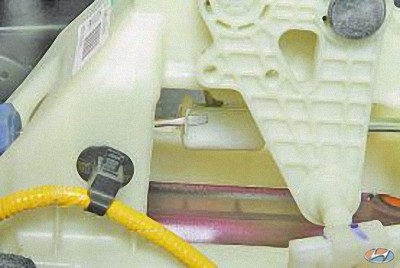

19. Отсоедините наконечник троса от шарнира рычага выбора передач.

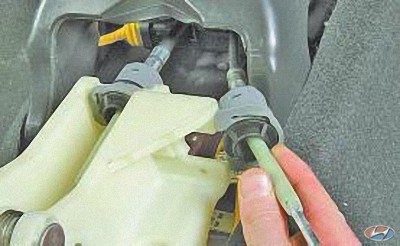

20. Отожмите пальцем пластмассовый фиксатор...

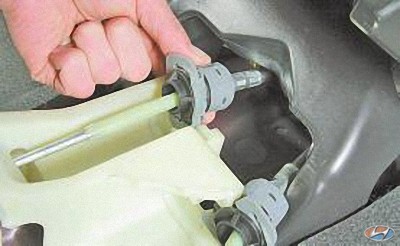

21. ...и извлеките из паза в корпусе кулисы наконечник оболочки троса выбора передач.

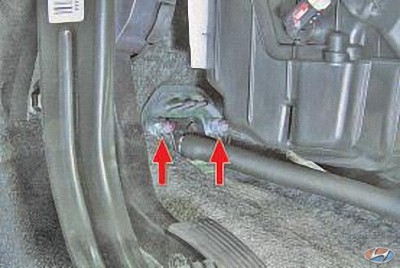

22. В салоне автомобиля под панелью приборов выверните два болта крепления кронштейна тросов к щиту передка автомобиля.

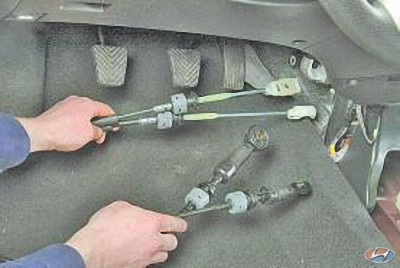

23. Извлеките тросы в салон, поочередно вынимая их наконечники через отверстие в щите передка.

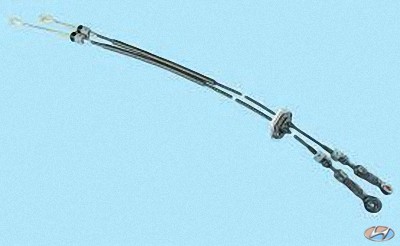

24. Установите тросы управления механической коробкой передач и все снятые детали в порядке, обратном снятию.
