Honda Civic Si Coupe (2004 year). Manual - part 9





Avoid exceeding your vehicle’s
load limit. This puts excess stress
on the engine, brakes, and many
other vehicle parts. The load limit
is shown on the tire information
label on the driver’s doorjamb.

Follow the

Maintenance Schedule for Severe
Conditions if you drive your vehicle
MAINLY under one or more of the
following conditions.

Driving less than 5 miles (8 km)
per trip or, in freezing
temperatures, driving less than 10
miles (16 km) per trip.

Driving in extremely hot [over
90°F (32°C)] conditions.

Used primarily as a delivery
vehicle or taxi that is driven
mostly in stop-and-go traffic and/
or parked with the engine idling.

Driving on muddy, dusty, or de-
iced roads.

If you only

drive

under a ‘‘severe’’ condition, you
should follow the Normal Conditions
Maintenance Schedule.

Operate your vehicle on
reasonable roads within the legal
speed limit.

Always use unleaded gasoline with
the proper octane rating (see page

).

Drive your vehicle regularly over a
distance of several miles
(kilometers).

Service your vehicle according to the
time and mileage periods on one of
the Maintenance Schedules on the
following pages.

Driving with a roof rack, or driving
in mountainous conditions.

The maintenance schedule assumes
you will use your vehicle as normal
transportation for passengers and
their possessions. You should also
follow these recommendations:

Follow the

Maintenance Schedule for Severe
Conditions.

110

OCCASIONALLY

Maintenance Schedule

Which Schedule to Follow

U.S. Owners

Canadian Owners

Ma

int
e

na
nce

131

NOTE:

Table of Contents

Table of Contents

Your authorized dealer knows your
vehicle best and can provide
competent, efficient service.
However, service at a dealer is not
mandatory to keep your warranties
in effect. Maintenance may be done
by any qualified service facility or
skilled person to keep your
warranties in effect. Keep all the
receipts as proof of completion, and
have the person who does the work
fill out the Maintenance Record.
Check your warranty booklet for
more information.

We recommend the use of Honda
parts and fluids whenever you have
maintenance done.

U.S. Vehicles:

According to state and federal
regulations, failure to perform
maintenance on the items marked
with

will not void your emissions

warranties. However, all
maintenance services should be
performed at the recommended time
or mileage period to ensure long-
term reliability.

You should check the following
items at the specified intervals. If
you are unsure of how to perform
any check, turn to the appropriate
page listed.

Engine oil level

Check every

time you fill the fuel tank. See
page

.

Engine coolant level

Check the

radiator reserve tank every time
you fill the fuel tank. See page

.

Brakes

Check the fluid level

monthly. See page

.

Tires

Check the tire pressure

monthly. Examine the tread for
wear and foreign objects. See page

.

Lights

Check the operation of

the headlights, parking lights,
taillights, high-mount brake light,
turn signals, and license plate
lights monthly. See page

.

113

145

114

144

157

Maintenance Schedule

Servicing Your Vehicle

Maintenance, replacement, or
repair of emissions control
devices and systems may be done
by any automotive repair
establishment or individual using
parts that are ‘‘certif ied’’ to EPA
standards.

Owner’s Maintenance Checks

132

Table of Contents

Table of Contents

Follow the Normal Maintenance
Schedule if the severe driving
conditions specified in the Severe
Conditions Maintenance Schedule on
the next page do not apply.

NOTE: If you only OCCASIONALLY
drive under a ‘‘severe’’ condition, you
should follow the Normal Conditions
Maintenance Schedule.

133

miles x 1,000

km x 1,000

Service the items listed at the indicated distance (or time, if given).

Every 10,000 miles (16,000 km)

(

(

O

O

r

r

e

e

v

v

e

e

r

r

y

y

1

1

y

y

e

e

a

a

r

r

,

,

w

w

h

h

i

i

c

c

h

h

e

e

v

v

e

e

r

r

c

c

o

o

m

m

e

e

s

s

f

f

i

i

r

r

s

s

t

t

)

)

Check inflation and condition once a month

Check oil and coolant at each fuel stop

10

16

20

32

30

48

40

64

50

80

60

96

70

112

80

128

100

160

90

144

(

(

O

O

r

r

e

e

v

v

e

e

r

r

y

y

2

2

y

y

e

e

a

a

r

r

s

s

,

,

w

w

h

h

i

i

c

c

h

h

e

e

v

v

e

e

r

r

c

c

o

o

m

m

e

e

s

s

f

f

i

i

r

r

s

s

t

t

)

)

130

208

140

224

150

240

(

(

O

O

r

r

e

e

v

v

e

e

r

r

y

y

1

1

y

y

e

e

a

a

r

r

,

,

w

w

h

h

i

i

c

c

h

h

e

e

v

v

e

e

r

r

c

c

o

o

m

m

e

e

s

s

f

f

i

i

r

r

s

s

t

t

)

)

(

(

O

O

r

r

e

e

v

v

e

e

r

r

y

y

6

6

y

y

e

e

a

a

r

r

s

s

,

,

w

w

h

h

i

i

c

c

h

h

e

e

v

v

e

e

r

r

c

c

o

o

m

m

e

e

s

s

f

f

i

i

r

r

s

s

t

t

)

)

Every 160,000 miles (256,000 km)

120

192

120,000 miles (192,000 km) or 10 years, then every

60,000 miles (96,000 km) or 5 years

Every 3 years (independent of mileage)

110

176

(

(

O

O

t

t

h

h

e

e

r

r

w

w

i

i

s

s

e

e

a

a

d

d

j

j

u

u

s

s

t

t

o

o

n

n

l

l

y

y

i

i

f

f

n

n

o

o

i

i

s

s

y

y

)

)

See information on maintenance and emissions warranty on page

.

Check engine oil and coolant

Check tires

Replace engine oil

Rotate tires (follow pattern on page

160

)

Replace engine oil filter

Check front and rear brakes

Check parking brake adjustment

Inspect the following items:

Tie rod ends, steering gear box, and boots

Suspension components

Driveshaft boots

Brake hoses and lines (including ABS)

All fluid levels and condition of fluids

Exhaust system

Fuel lines and connections

Inspect drive belts

Replace Dust and Pollen Filter

Replace air cleaner element

Replace spark plugs

Inspect valve clearance

Replace manual transmission fluid

Inspect idle speed

Replace engine coolant

Replace brake fluid

:

132

Maintenance

S

chedule

for
Normal

C

onditions

Table of Contents

Table of Contents

Follow the Severe Maintenance
Schedule if you drive your vehicle
MAINLY under one or more of the
following conditions:

Extensive idling or long periods of
stop and go driving, such as a taxi or
a commercial delivery vehicle.
Driving with a roof rack, or driving
in mountainous conditions.

Driving less than 5 miles (8 km) per
trip or, in freezing temperatures,
driving less than 10 miles (16 km)
per trip.
Driving in extremely hot [over 90°F
(32°C)] conditions.

Driving on muddy, dusty, or de-iced
roads.

Follow the

Maintenance Schedule for Severe
Conditions.

Canadian Owners

134

miles x 1,000

km x 1,000

(

(

O

O

t

t

h

h

e

e

r

r

w

w

i

i

s

s

e

e

a

a

d

d

j

j

u

u

s

s

t

t

o

o

n

n

l

l

y

y

i

i

f

f

n

n

o

o

i

i

s

s

y

y

)

)

(

(

O

O

r

r

e

e

v

v

e

e

r

r

y

y

2

2

y

y

e

e

a

a

r

r

s

s

,

,

w

w

h

h

i

i

c

c

h

h

e

e

v

v

e

e

r

r

c

c

o

o

m

m

e

e

s

s

f

f

i

i

r

r

s

s

t

t

)

)

Every 15,000 miles (24,000 km) (Use normal schedule

except in dusty conditions)

10

16

20

32

30

48

40

64

50

80

70

112

80

128

100

160

Check oil and coolant at each fuel stop

130

208

140

224

Service the items listed at the indicated distance (or time, if given).

Every 10,000 miles (16,000 km)

Check inflation and condition once a month

Every 5,000 miles (8,000 km) or every 6 months,

whichever comes first

(

(

O

O

r

r

e

e

v

v

e

e

r

r

y

y

1

1

y

y

e

e

a

a

r

r

,

,

w

w

h

h

i

i

c

c

h

h

e

e

v

v

e

e

r

r

c

c

o

o

m

m

e

e

s

s

f

f

i

i

r

r

s

s

t

t

)

)

(

(

O

O

r

r

e

e

v

v

e

e

r

r

y

y

1

1

y

y

e

e

a

a

r

r

,

,

w

w

h

h

i

i

c

c

h

h

e

e

v

v

e

e

r

r

c

c

o

o

m

m

e

e

s

s

f

f

i

i

r

r

s

s

t

t

)

)

60

96

90

144

120

192

150

240

(

(

O

O

r

r

e

e

v

v

e

e

r

r

y

y

3

3

y

y

e

e

a

a

r

r

s

s

,

,

w

w

h

h

i

i

c

c

h

h

e

e

v

v

e

e

r

r

c

c

o

o

m

m

e

e

s

s

f

f

i

i

r

r

s

s

t

t

)

)

Every 160,000 miles (256,000 km)

110

176

120,000 miles (192,000 km) or 10 years, then every

60,000 miles (96,000 km) or 5 years

Every 3 years (independent of mileage)

See dust and pollen filter on page

for

replacement information under special

driving conditions.

Check engine oil and coolant

Check tires

Replace engine oil

Rotate tires (follow pattern on page

160

)

Replace engine oil filter

Check front and rear brakes

Lubricate all hinges, locks, and latches

Inspect the following items:

Tie rod ends, steering gear box and boots

Suspension components, Driveshaft boots

Check parking brake adjustment

Inspect the following items:

Brake hoses and lines (including ABS)

All fluid levels and condition of fluids

Exhaust system , Fuel lines and connections

Lights and controls/vehicle underbody

Inspect drive belts

Replace Dust and Pollen Filter

Replace air cleaner element

Replace spark plugs

Inspect valve clearance

Replace manual transmission fluid

Inspect idle speed

Replace engine coolant

Replace brake fluid

See information on maintenance and

emissions warranty on page

.

:

:

153

132

Maintenance

S

chedule

for

Severe

Conditions

Table of Contents

Table of Contents

(for Normal and Severe Schedules)

CONTINUED

Maintenance Record

Ma

int
e

na
nce

135

5,000 mi

10,000 mi

15,000 mi

20,000 mi

25,000 mi

30,000 mi

35,000 mi

40,000 mi

45,000 mi

50,000 mi

55,000 mi

60,000 mi

65,000 mi

70,000 mi

75,000 mi

80,000 mi

8,000 km

16,000 km

24,000 km

32,000 km
(or 1 year)

40,000 km

48,000 km

56,000 km

64,000 km
(or 2 years)

Signature or dealer stamp

72,000 km

80,000 km

88,000 km

96,000 km
(or 3 years)

104,000 km

112,000 km

120,000 km

128,000 km
(or 4 years)

Signature or dealer stamp

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

mi/km

Date

You or the servicing dealer can record all completed maintenance here, whether you follow the schedule for normal conditions (page

) or severe

conditions (page

). Keep the receipts for all work done on your vehicle.

133

134

Table of Contents

Table of Contents

(for Normal and Severe Schedules)

Maintenance Record

136

85,000 mi

90,000 mi

95,000 mi

100,000 mi

105,000 mi

110,000 mi

115,000 mi

120,000 mi

125,000 mi

130,000 mi

135,000 mi

140,000 mi

145,000 mi

150,000 mi

155,000 mi

160,000 mi

136,000 km

144,000 km

152,000 km

160,000 km
(or 5 years)

168,000 km

176,000 km

184,000 km

192,000 km
(or 6 years)

200,000 km

208,000 km

216,000 km

224,000 km
(or 7 years)

232,000 km

240,000 km

248,000 km

256,000 km
(or 8 years)

Signature or dealer stamp

Signature or dealer stamp

mi/km

mi/km

mi/km

Date

Date

Date

mi/km

mi/km

mi/km

mi/km

mi/km

Date

Date

Date

Date

mi/km

mi/km

mi/km

Date

Date

Date

mi/km

mi/km

mi/km

mi/km

mi/km

Date

Date

Date

Date

Date

Date

Table of Contents

Table of Contents

Fluid Locations

Ma

int
e

na
nce

137

ENGINE OIL
DIPSTICK
(Orange handle)

WASHER FLUID
(Blue cap)

ENGINE
COOLANT
RESERVOIR

RADIATOR CAP

BRAKE FLUID
(Gray cap)

CLUTCH FLUID
(Gray cap)

ENGINE OIL
FILL CAP

Table of Contents

Table of Contents

Unscrew and remove the engine oil
fill cap on top of the valve cover.
Pour in the oil slowly and carefully so
you do not spill. Clean up any spills
immediately. Spilled oil could
damage components in the engine
compartment. Install the engine oil
fill cap, and tighten it securely. Wait
a few minutes, and recheck the oil
level. Do not fill above the upper
mark; you could damage the engine.

Oil is a major contributor to your
engine’s performance and longevity.
Always use a premium-grade 5W-20
detergent oil displaying the API
Certification Seal. This seal indicates
the oil is energy conserving, and that
it meets the American Petroleum
Institute’s latest requirements.

Honda Motor Oil is the preferred
5W-20 lubricant for your vehicle. It is
highly recommended that you use
Honda Motor Oil in your vehicle for
optimum engine protection. Make
sure the API Certification Seal says
‘‘For Gasoline Engines.’’

The oil’s viscosity or weight is
provided on the container’s label.
5W-20 oil is formulated for year-
round protection of your vehicle, to
improve cold weather starting and
fuel economy.

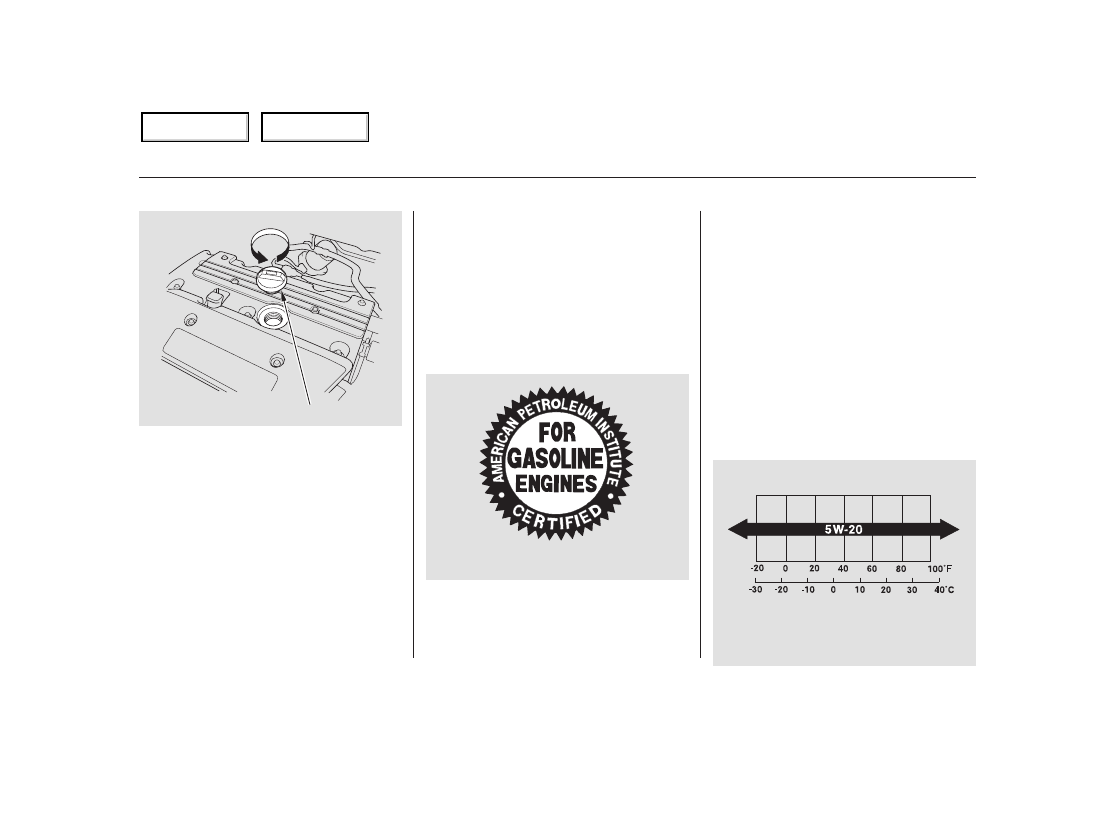

Adding Engine Oil

Recommended Engine Oil

138

ENGINE OIL FILL CAP

API SERVICE LABEL

Ambient Temperature

Table of Contents

Table of Contents

You may use a synthetic motor oil if
it meets the same requirements
given for a conventional motor oil: it
displays the API Certification Seal,
and it is the proper weight. You must
follow the oil and filter change
intervals given on the maintenance
schedule.

Your vehicle does not require any oil
additives. Additives may adversely
affect your engine’s or transmission’s
performance and durability.

Always change the oil and filter
according to the recommendations in
the maintenance schedule. The oil
and filter collect contaminants that
can damage your engine if they are
not removed regularly.

Changing the oil and filter requires
special tools and access from
underneath the vehicle. The vehicle
should be raised on a service station-
type hydraulic lift for this service.
Unless you have the knowledge and
proper equipment, you should have
this maintenance done by a skilled
mechanic.

Run the engine until it reaches
normal operating temperature,
then shut it off.

Open the hood and remove the
engine oil fill cap. Remove the oil
drain bolt and washer from the
bottom of the engine. Drain the oil
into an appropriate container.

1.

2.

CONTINUED

Adding Engine Oil, Changing the Oil and Filter

Synthetic Oil

Engine Oil Additives

Changing the Oil and Filter

Ma

int
e

na
nce

139

OIL DRAIN BOLT

WASHER

Table of Contents

Table of Contents

Install a new oil filter according to
the instructions that come with it.

Put a new washer on the drain bolt,
then reinstall the drain bolt.
Tighten it to:

Replace the engine oil fill cap.
Start the engine. The oil pressure
indicator should go out within

5

seconds. If it does not, turn off the
engine, and check your work.

Let the engine run for several
minutes, then check the drain bolt
and oil filter for leaks.

Refill the engine with the
recommended oil.

Engine oil change capacity
(including filter):

Remove the oil filter, and let the
remaining oil drain. A special
wrench (available from your
dealer) is required.

Turn off the engine, let it sit for
several minutes, then check the oil
level on the dipstick. If necessary,
add more oil.

9.

8.

7.

6.

5.

3.

4.

Changing the Oil and Filter

140

OIL FILTER

33 lbf·ft (44 N·m , 4.5 kgf·m)

4.4 US qt (4.2 )

Improper disposal of engine oil can be
harmf ul to the environment. If you
change your own oil, please dispose of
the used oil properly. Put it in a sealed
container and take it to a recycling
center. Do not discard it in a trash bin
or dump it on the ground.

Table of Contents

Table of Contents

If the coolant level in the reserve
tank is at or below the MIN line, add
coolant to bring it up to between the
MIN and MAX lines. Inspect the
cooling system for leaks.

If Honda antifreeze/coolant is not
available, you may use another
major-brand non-silicate coolant as a
temporary replacement. Make sure it
is a high-quality coolant
recommended for aluminum engines.
Continued use of any non-Honda
coolant can result in corrosion,
causing the cooling system to
malfunction or fail. Have the cooling
system flushed and refilled with
Honda antifreeze/coolant as soon as
possible.

If the reserve tank is completely
empty, you should also check the
coolant level in the radiator.

Always use Honda All Season
Antifreeze/Coolant Type 2. This
coolant is pre-mixed with 50 percent
antifreeze and 50 percent water.
Never add straight antifreeze or
plain water.

CONTINUED

Engine Coolant

Adding Engine Coolant

Ma

int
e

na
nce

141

RESERVE TANK

Removing the radiator cap
while the engine is hot can
cause the coolant to spray out,
seriously scalding you.

Always let the engine and
radiator cool down before
removing the radiator cap.

Table of Contents

Table of Contents

When the radiator and engine are
cool, relieve any pressure in the
cooling system by turning the
radiator cap counterclockwise,
without pressing down.

Remove the radiator cap by
pushing down and turning
counterclockwise.

Put the radiator cap back on and
tighten it.

Pour coolant into the reserve tank.
Fill it to halfway between the MAX
and MIN marks. Put the cap back
on the reserve tank.

Do not add any rust inhibitors or
other additives to your vehicle’s
cooling system. They may not be
compatible with the coolant or
engine components.

The coolant level should be up to
the base of the filler neck. Add
coolant if it is low. Pour the
coolant slowly and carefully so you
do not spill. Clean up any spill
immediately; it could damage
components in the engine
compartment.

Check the fluid level in the
windshield washer reservoir at least

monthly during normal use.

The low washer

level indicator comes on when the
level is low (see page

).

Fill the reservoir with a good-quality
windshield washer fluid. This
increases the cleaning capability and
prevents freezing in cold weather.
When you refill the reservoir, clean
the edges of the windshield wiper
blades with windshield washer fluid
on a clean cloth. This will help to
condition them.

2.

3.

4.

5.

1.

54

On Canadian models:

Engine Coolant, Windshield Washers

Windshield Washers

142

RADIATOR CAP

Do not use engine antif reeze or a
vinegar/water solution in the
windshield washer reservoir. Antif reeze
can damage your vehicle’s paint, while
a vinegar/water solution can damage
the windshield washer pump. Use only
commercially-available windshield
washer f luid.

Table of Contents

Table of Contents

Check the fluid level with the
transmission at normal operating
temperature and the vehicle sitting
on level ground. Remove the
transmission filler bolt, and carefully
feel inside the bolt hole with your
finger. The fluid level should be up
to the edge of the bolt hole. If it is
not, add Honda Manual
Transmission Fluid (MTF) until it
starts to run out of the hole. Reinstall
the filler bolt, and tighten it securely.

If Honda MTF is not available, you
may use an SAE 10W-30 or 10W-40
viscosity motor oil with the API
Certification seal that says ‘‘FOR
GASOLINE ENGINES’’ as a
temporary replacement. However,
motor oil does not contain the proper
additives, and continued use can
cause stiffer shifting. Replace as
soon as it is convenient.

The transmission should be drained
and refilled with new fluid according
to the time and distance recommen-
dations in the maintenance schedule.

If you are not sure how to add fluid,
contact your dealer.

Transmission Fluid

Ma

int
e

na
nce

143

Correct level

FILLER BOLT

Table of Contents

Table of Contents

The fluid level should be between
the MIN and MAX marks on the side
of the reservoir. If it is not, add
brake fluid to bring it up to that level.
Use the same fluid specified for the
brake system.

Brake fluid marked DOT 5 is not
compatible with your vehicle’s
braking system and can cause
extensive damage.

Always use Honda Heavy Duty
Brake Fluid DOT 3. If it is not
available, you should use only DOT 3
or DOT 4 fluid, from a sealed
container, as a temporary
replacement. Using any non-Honda
brake fluid can cause corrosion and
decrease the life of the system. Have
the brake system flushed and refilled
with Honda Heavy Duty Brake Fluid
DOT 3 as soon as possible.

Check the brake fluid level in the
reservoirs monthly.

The fluid level should be between
the MIN and MAX marks on the side
of the reservoir. If the level is at or
below the MIN mark, your brake
system needs attention. Have the
brake system inspected for leaks or
worn brake pads.

Replace the brake fluid according to
the time recommendation in the
maintenance schedule.

A low fluid level can indicate a leak
in the clutch system. Have this
system inspected as soon as possible.

Brake Fluid, Clutch Fluid

Brake Fluid

Clutch Fluid

144

MAX

MIN

MAX

MIN

Table of Contents

Table of Contents

CONTINUED

Remove the electrical connector
from the bulb by pushing on the
tab and pulling the connector
down.

When you replace the bulb on the
driver’s side, if necessary, loosen
the bolt on the battery plate, then
slide the battery.

The headlights were properly aimed
when your vehicle was new. If you
regularly carry heavy items in the
cargo area, readjustment may be
required. Adjustments should be
performed by your dealer or other
qualified mechanic.

Your vehicle has halogen headlight
bulbs. Handle the bulb by its plastic
case and protect the glass from
contact with your skin or hard
objects. If you touch the glass, clean
it with denatured alcohol and a clean
cloth.

1.

2.

Hood Latch, Lights

Replacement

Headlight Aiming

Replacing a Headlight Bulb

Ma

int
e

na
nce

145

TAB

Halogen headlight bulbs get very hot
when lit. Oil, perspiration, or a scratch
on the glass can cause the bulb to
overheat and shatter.

Table of Contents

Table of Contents

If you are changing the bulb on
the driver’s side, start the engine,
turn the steering wheel all the way
to the right, and turn off the
engine. If you are changing the
bulb on the passenger’s side, turn
the steering wheel to the left.

Use a flat-tipped screwdriver to
remove the holding clip from the
inner fender.

Pull the inner fender cover back.

Remove the bulb by turning it one-
quarter turn counterclockwise.

Insert the new bulb into the hole
and turn it one-quarter turn clock-
wise to lock it in place.

Push the electrical connector back
onto the bulb. Make sure it is on
all the way.

Turn on the headlights to test the
new bulb.

If you loosened the bolt on the
battery plate, tighten it securely.

3.

4.

5.

1.

3.

2.

6.

7.

Lights

Replacing a Front Turn Signal
Bulb

146

HOLDING CLIP

Table of Contents

Table of Contents















Content   ..  7  8  9  10   ..
