Harley Davidson 2013 Sportster Models. Service Manual - page 42

sm06554

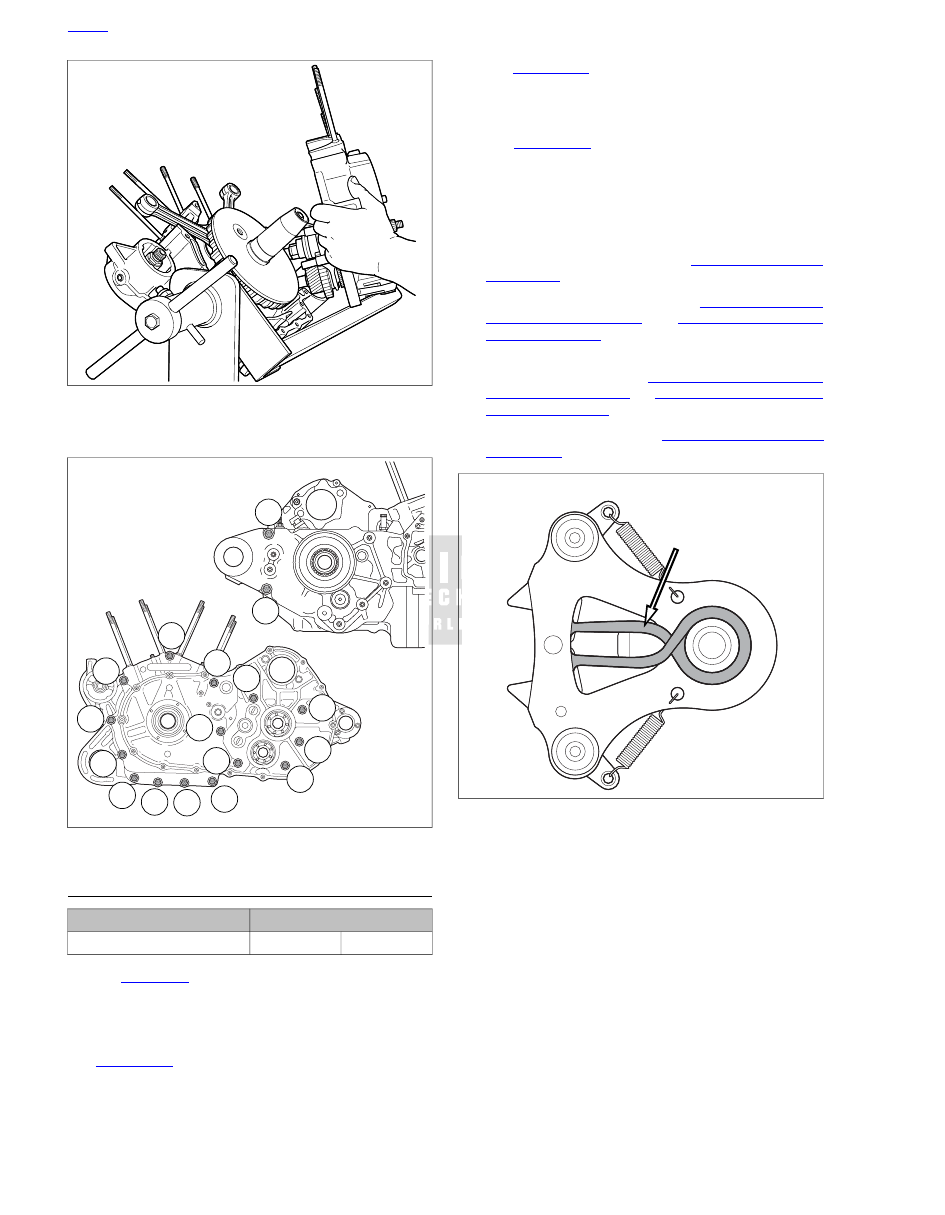

Figure 5-96. Assembling Crankcases With Crankshaft

Guide Tool (Part No. HD-42326-A)

14

13

12

11

9

10

15

4

3

2

1

5

6

7

8

16

17

sm01380b

Figure 5-97. Crankcase Fastener Torque Sequence

SHIFTER SHAFT INSTALLATION

TORQUE VALUE

FASTENER

44.8-50.2 Nm

33-37 ft-lbs

Countershaft retaining screw

1.

See

Figure 5-98

. Correctly install shifter return spring onto

the reverse side of the shifter shaft assembly before pla-
cing shaft in left crankcase half.

NOTE

See

Figure 5-100

. Verify shifter shaft return spring assembly

and installation. Incorrect spring installation could cause prob-
lems with shifting.

2.

See

Figure 5-100

. Press the ratchet arms and insert shaft

assembly into the bushing in the left case half and release.
Ratchet arms should now be inside the end plate of the
shifter drum contacting the shifter drum pins.

3.

See

Figure 5-101

. Apply several drops of LOCTITE 262

HIGH STRENGTH THREADLOCKER AND SEALANT
(red) to last few threads of countershaft retaining screw.
Thread screw into end of shaft.

4.

Place transmission in gear and tighten screw to 33-37 ft-
lbs (44.8-50.2 Nm).

5.

Install transmission sprocket. See

5.15 TRANSMISSION

SPROCKET

.

6.

Continue assembling engine. See

3.22 BOTTOM END

OVERHAUL: ASSEMBLY

and

3.16 TOP END OVER-

HAUL: ASSEMBLY

.

7.

Install primary chain and engine sprocket, clutch assembly,
and primary cover. See

5.4 PRIMARY DRIVE AND

CLUTCH: XL MODELS

or

5.5 PRIMARY DRIVE AND

CLUTCH: XR 1200X

.

8.

Install engine in chassis. See

3.11 INSTALLING ENGINE

IN CHASSIS

.

sm01467

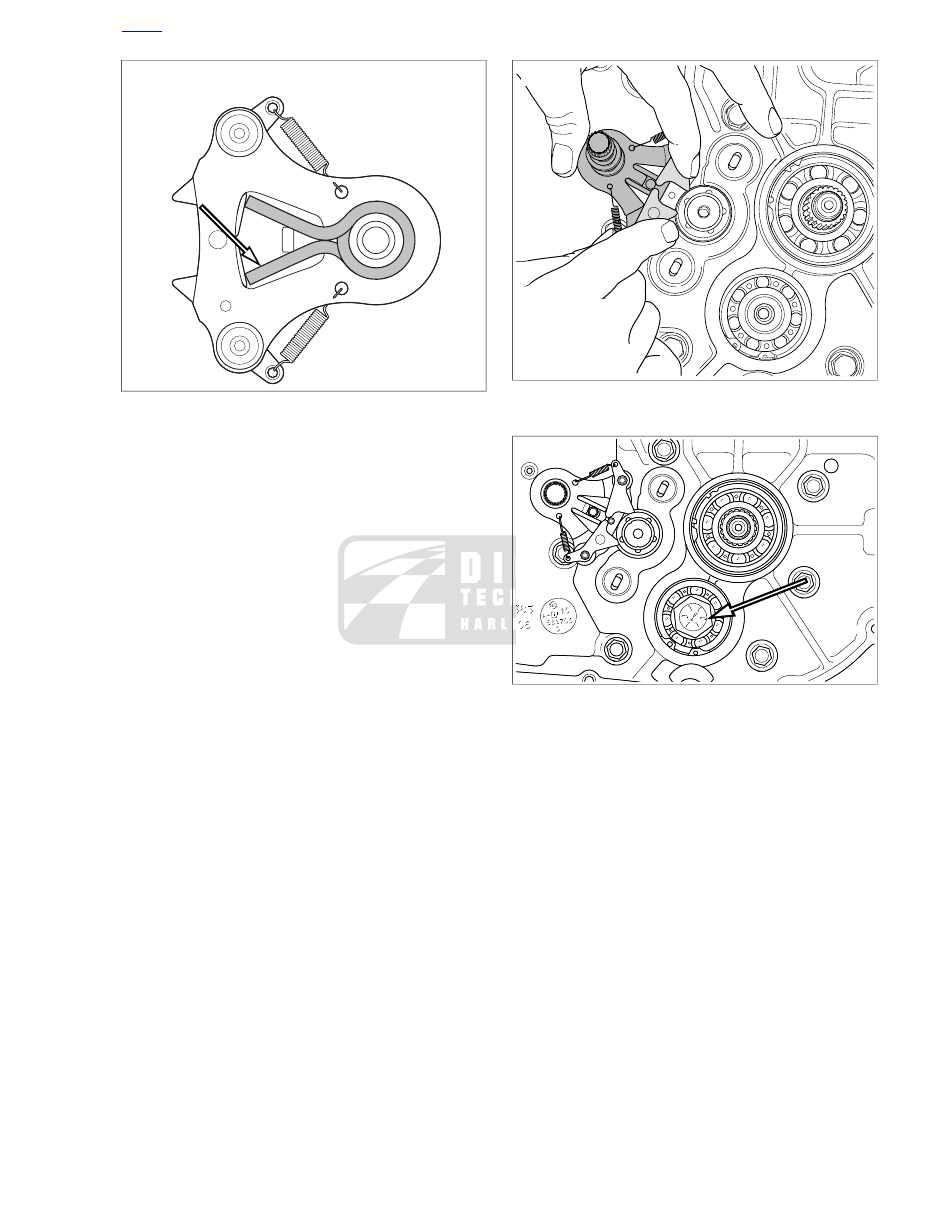

Figure 5-98. Shifter Shaft Return Spring (Correctly

Installed)

HOME

5-54 2013 Sportster Service: Drive/Transmission

sm01468

Figure 5-99. Shifter Shaft Return Spring (Incorrectly

Installed)

sm01323a

Figure 5-100. Installing Shifter Shaft Assembly

sm01324b

Figure 5-101. Countershaft Retaining Screw

HOME

2013 Sportster Service: Drive/Transmission 5-55

5.15

TRANSMISSION SPROCKET

REMOVAL

TOOL NAME

PART NUMBER

ENGINE CRADLE

HD-42310-45

FINAL DRIVE SPROCKET HOLDING
TOOL REACTION ADAPTER

HD-46282-1A

FINAL DRIVE SPROCKET HOLDING
TOOL

HD-46282-A

MAINSHAFT LOCKNUT WRENCH

HD-46288

To prevent accidental vehicle start-up, which could cause
death or serious injury, remove main fuse before pro-
ceeding. (00251b)

Preparation

1.

Remove main fuse.

2.

Shift transmission into neutral.

XL Models

1.

Remove rear muffler and rear exhaust pipe. See

4.13 EXHAUST SYSTEM: XL MODELS

.

2.

See

Figure 5-102

. Remove screw (6), washer (5) and

exhaust pipe clamp bracket (4). Remove two screws (2,
3) and remove sprocket cover (1).

3.

Remove belt guard. See

2.22 BELT GUARD AND DEBRIS

DEFLECTOR

.

4.

Remove rear drive belt from transmission sprocket. Pull
belt back out of the way. Do not bend belt too tightly or
twist belt. See

5.6 DRIVE BELT

.

5.

See

Figure 5-103

. Remove screw and washer (6) from

exhaust interconnect bracket.

XR 1200X

1.

Remove exhaust system. See

4.14 EXHAUST SYSTEM:

XR 1200X

.

2.

Remove three screws securing sprocket cover to engine
crankcase. Remove sprocket cover.

3.

Remove belt guard. See

2.22 BELT GUARD AND DEBRIS

DEFLECTOR

.

4.

Remove the rear brake master cylinder assembly:

a.

Remove two screws securing rear brake master cyl-
inder assembly, rider footrest and mounting bracket
to vehicle's frame.

b.

Carefully pull assembly back out of the way. Secure
to frame with cable strap or bungee cord.

c.

Do not kink or bend metal portion of brake line.

5.

Remove rear drive belt from transmission sprocket. Pull
belt back out of the way. Do not bend belt too tightly or
twist belt. See

5.6 DRIVE BELT

.

4

3

2

1

5

6

sm01469

1. Sprocket cover
2. Screw
3. Screw
4. Exhaust pipe clamp bracket
5. Washer
6. Screw

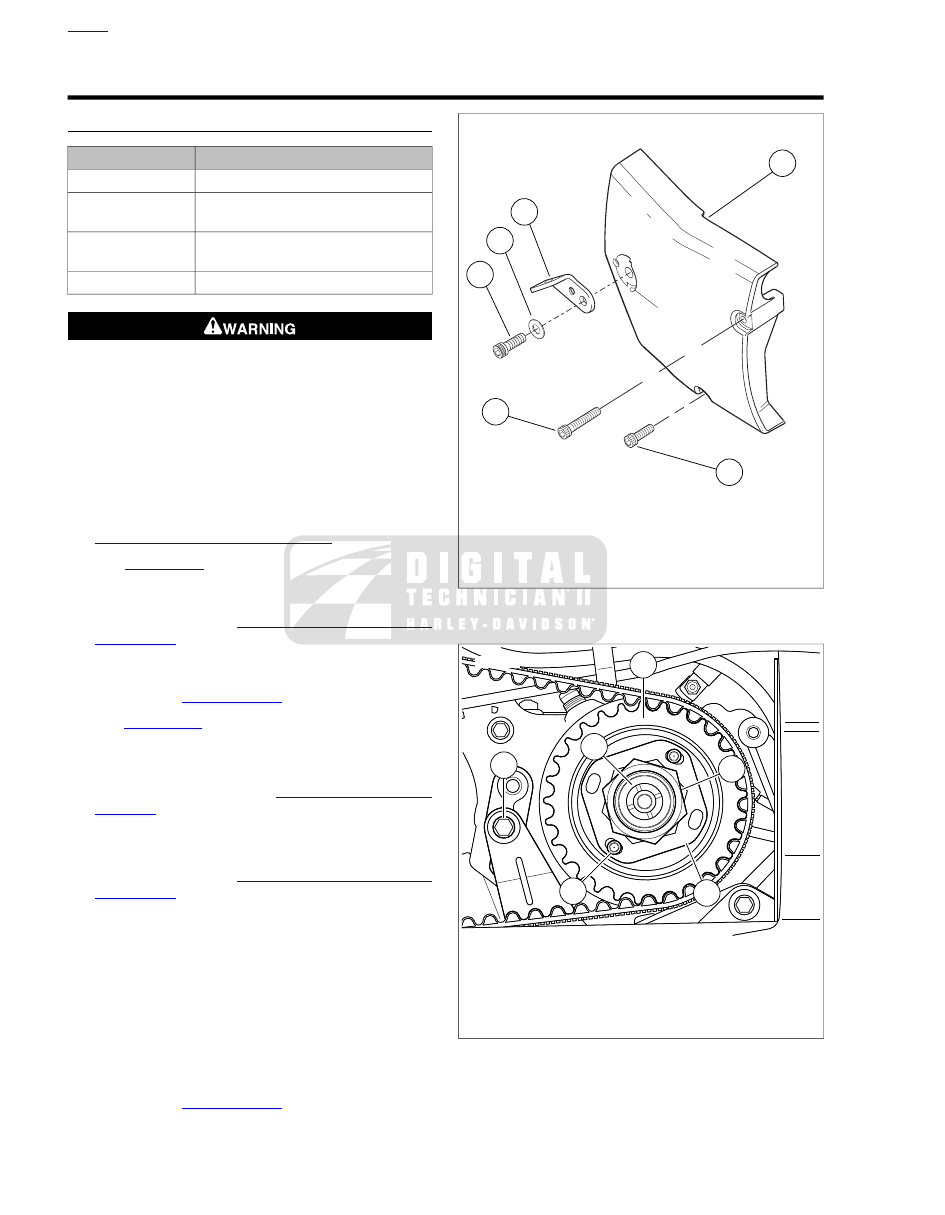

Figure 5-102. Sprocket Cover: XL Models

2

1

5

3

4

6

sm01324a

1. Main drive gear shaft
2. Transmission sprocket
3. Transmission sprocket nut
4. Lockplate
5. Screw (2)
6. Screw and washer

Figure 5-103. Transmission Sprocket Assembly: All Models

HOME

5-56 2013 Sportster Service: Drive/Transmission

All Models

1.

See

Figure 5-103

. Remove two screws (5) and sprocket

lockplate (4).

NOTES

•

See

Figure 5-105

. On XR 1200X and XL models without

passenger footrests, install FINAL DRIVE SPROCKET
HOLDING TOOL REACTION ADAPTER (Part No. HD-
46282-1A) into bottom footrest bracket hole in frame. Place
handle of tool underneath adapter.

•

If the engine is mounted in the ENGINE CRADLE (Part
No. HD-42310-45), the rear crankcase support serves as
a tool stop for the sprocket holding tool.

2.

See

Figure 5-104

. Install the FINAL DRIVE SPROCKET

HOLDING TOOL (Part No. HD-46282-A) (1). Hold the
sprocket nut with MAINSHAFT LOCKNUT WRENCH (Part
No. HD-46288) (2). Use a breaker bar (3) to loosen the
nut. Place handle of sprocket holding tool under bottom
of footrest bracket. Turn nut

clockwise

to remove it.

1

3

2

sm01326a

1. Transmission sprocket holding tool
2. Mainshaft locknut wrench
3. Breaker bar

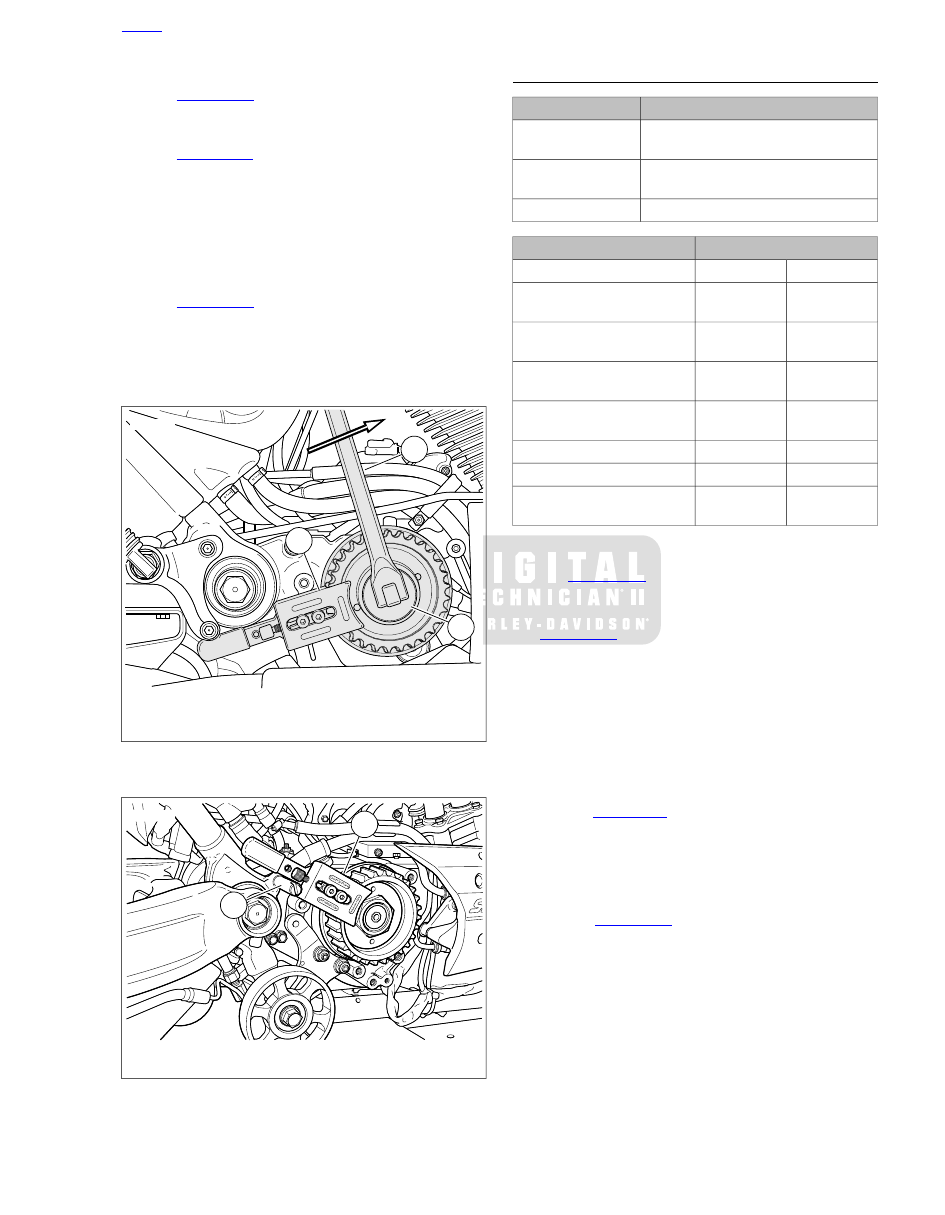

Figure 5-104. Removing Transmission Locknut

1

2

sm05495

1. Transmission sprocket holding tool
2. Sprocket holding tool adapter

Figure 5-105. Sprocket Holding Tool and Adapter

(installation XR 1200X)

INSTALLATION

TOOL NAME

PART NUMBER

TRANSMISSION SPROCKET
HOLDING TOOL

HD-46282

SPROCKET HOLDING TOOL
ADAPTER

HD-46282-1A

MAINSHAFT LOCKNUT WRENCH

HD-46288

TORQUE VALUE

FASTENER

68 Nm

50 ft-lbs

Transmission sprocket nut

10.3-13.6 Nm

90-120

in-lbs

Transmission sprocket lock-
plate fastener

40.7-44.8 Nm

30-33 ft-lbs

Muffler interconnect bracket
mounting screw: XR 1200X

40.7-44.8 Nm

30-33 ft-lbs

Exhaust pipe clamp bracket
fastener: XR 1200X

9.0-13.6 Nm

80-120

in-lbs

Sprocket cover, forward and
lower screws

61-68 Nm

45-50 ft-lbs

Footrest mount fastener

40.7-44.8 Nm

30-33 ft-lbs

Sprocket cover, rear screw

9.0-13.6 Nm

80-120

in-lbs

Sprocket cover, forward and
lower screws

Preparation

1.

See

Figure 5-103

. Install transmission sprocket (2) onto

main drive gear shaft (1).

NOTE

See

Figure 5-105

. On XR 1200X and XL models without pas-

senger footrests, screw SPROCKET HOLDING TOOL
ADAPTER (Part No. HD-46282-1A) into top footrest bracket
hole in frame. Place handle of tool on top of adapter.

2.

Shift transmission into neutral. Apply LOCTITE 262 HIGH
STRENGTH THREADLOCKER AND SEALANT (red) to
the

left-hand threads

of transmission sprocket nut (3).

Apply a thin film of SCREAMIN' EAGLE ASSEMBLY LUBE
to the back face of the sprocket nut. Turn the nut

counterclockwise

to install it onto main drive gear shaft.

a.

See

Figure 5-106

. Use TRANSMISSION SPROCKET

HOLDING TOOL (Part No. HD-46282) (1), MAIN-
SHAFT LOCKNUT WRENCH (Part No. HD-46288)
(2), and a torque wrench (3). Place handle of sprocket
holding tool on top of footrest bracket. Tighten nut to
50 ft-lbs (68 Nm) initial torque, ONLY.

b.

See

Figure 5-107

. Scribe a line on the transmission

sprocket nut and continue the line on the transmission
sprocket as shown.

c.

Tighten the transmission sprocket nut an additional
30-40 degrees.

NOTE

The lockplate has can be turned to either side to align the
screw holes. If the screw holes cannot be properly aligned,

HOME

2013 Sportster Service: Drive/Transmission 5-57

tighten the nut slightly until the holes align. Do not exceed
45 degrees. Never LOOSEN nut to align the screw holes.

d.

See

Figure 5-103

. Install lockplate (4) over nut (3) so

that two of lockplate's four drilled holes (diagonally
opposite) align with sprocket's (2) two tapped holes.

3

2

1

sm01327a

1. Transmission sprocket holding tool
2. Mainshaft locknut wrench
3. Torque wrench

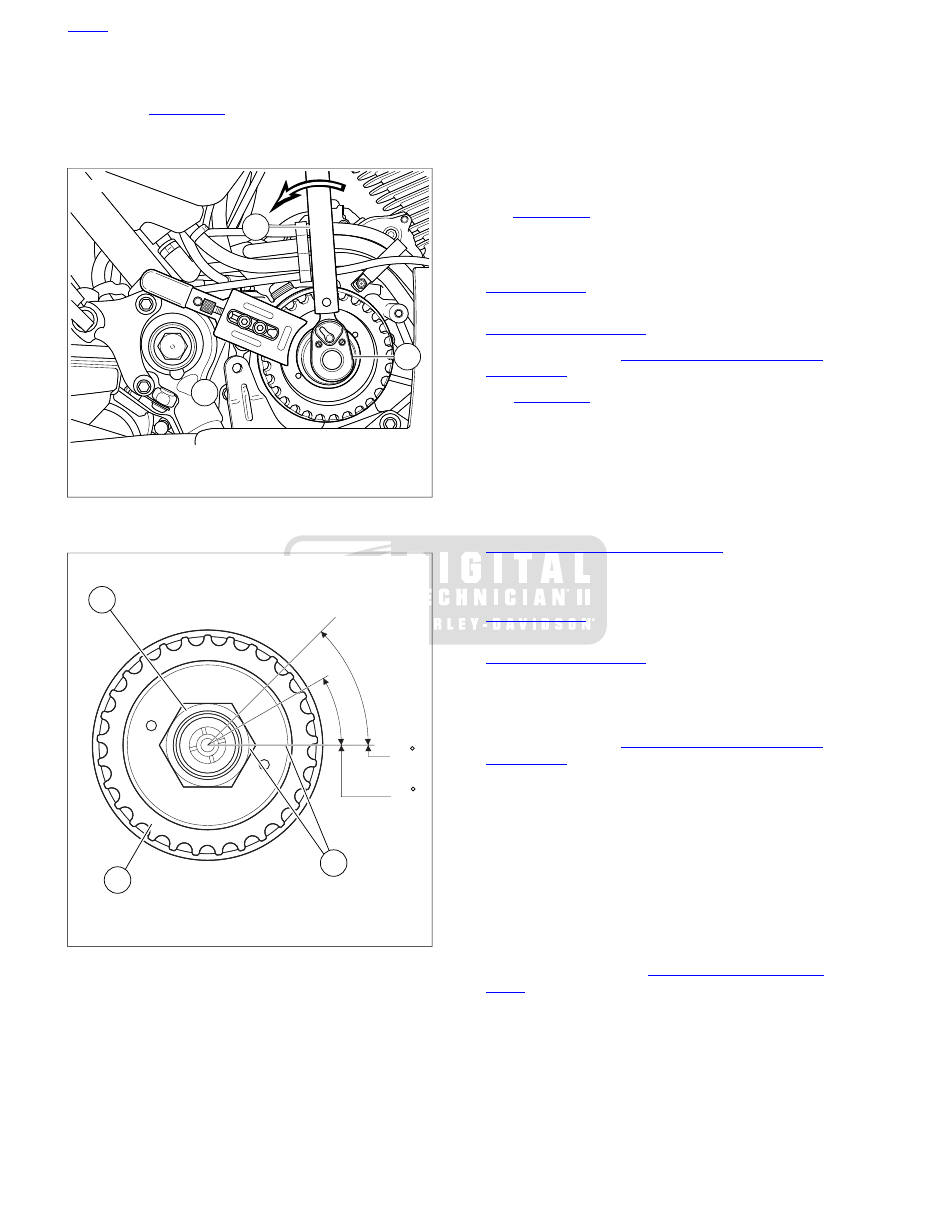

Figure 5-106. Tightening Transmission Locknut: All Models

45

30

2

1

3

sm01470

1. Transmission sprocket
2. Sprocket nut
3. Line scribed on nut and sprocket

Figure 5-107. Transmission Sprocket Nut Final Tightening

Procedure

NOTE

Always install BOTH screws to secure the lockplate.

3.

Install socket head screws (5) through two of the four holes
in lockplate, then into two corresponding tapped holes in
sprocket. Tighten to 90-120

in-lbs

(10.3-13.6 Nm).

4.

XR 1200X and XL Models without Passenger Footrests:

Remove SPROCKET HOLDING TOOL ADAPTER (Part
No. HD-46282-1A).

XL 1200X

1.

See

Figure 5-103

. Install screw and washer (6) to secure

muffler interconnect bracket to engine crankcase. Tighten
to 30-33 ft-lbs (40.7-44.8 Nm).

2.

Install rear drive belt onto transmission sprocket. See

5.6 DRIVE BELT

.

3.

Adjust rear belt deflection and rear wheel alignment. See

1.24 WHEEL ALIGNMENT

.

4.

Install belt guard. See

2.22 BELT GUARD AND DEBRIS

DEFLECTOR

.

5.

See

Figure 5-102

. Install sprocket cover (1). Secure with

two screws (2, 3). Note that long screw goes in top hole,
short screw in bottom hole. Do not tighten screws at this
time.

6.

Install exhaust pipe clamp bracket (4), washer (5) and
screw (6). Tighten to 30-33 ft-lbs (40.7-44.8 Nm). Now
tighten screws (2, 3) to 80-120

in-lbs

(9.0-13.6 Nm).

7.

Install

rear

exhaust

pipe

and

rear

muffler.

See

4.13 EXHAUST SYSTEM: XL MODELS

.

XR 1200X

1.

Install rear drive belt onto transmission sprocket. See

5.6 DRIVE BELT

.

2.

Adjust rear belt deflection and rear wheel alignment. See

1.24 WHEEL ALIGNMENT

.

3.

Attach rear brake master cylinder, rider footrest and
mounting bracket assembly to frame with two screws.
Tighten to 45-50 ft-lbs (61-68 Nm).

4.

Install belt guard. See

2.22 BELT GUARD AND DEBRIS

DEFLECTOR

.

5.

Install sprocket cover.

a.

Install longer screw in top hole.

b.

Install shorter one in bottom hole.

c.

Install larger diameter fastener in rear hole.

d.

Tighten rear (larger dia.) fastener to 30-33 ft-lbs (40.7-
44.8 Nm).

e.

Tighten forward and lower (smaller) screws to 80-120

in-lbs

(9.0-13.6 Nm).

6.

Install exhaust system. See

4.14 EXHAUST SYSTEM: XR

1200X

.

All Models

Install main fuse.

HOME

5-58 2013 Sportster Service: Drive/Transmission

TABLE OF CONTENTS

SUBJECT

............................................................................................................................

PAGE NO.

6.1 FASTENER TORQUE VALUES.................................................................................................6-1
6.2 SPECIFICATIONS: ELECTRICAL.............................................................................................6-5
6.3 FUSES AND RELAYS................................................................................................................6-6
6.4 SPEEDOMETER: XL MODELS.................................................................................................6-8
6.5 SPEEDOMETER AND TACHOMETER: XR 1200X................................................................6-10
6.6 ELECTRONIC CONTROL MODULE (ECM)...........................................................................6-12
6.7 TURN SIGNAL AND SECURITY MODULE (TSM/TSSM/HFSM)...........................................6-14
6.8 BATTERY CABLES..................................................................................................................6-15
6.9 BATTERY TRAY......................................................................................................................6-17
6.10 STARTER...............................................................................................................................6-19
6.11 IGNITION SWITCH................................................................................................................6-23
6.12 SPARK PLUG CABLES.........................................................................................................6-24
6.13 IGNITION COIL......................................................................................................................6-27
6.14 HEADLAMP...........................................................................................................................6-30
6.15 INDICATOR LAMP MODULE................................................................................................6-33
6.16 TAIL LAMP: ALL MODELS EXCEPT XL 883N/XL 1200X/V..................................................6-36
6.17 LICENSE PLATE LAMP MODULE: XL 883N, XL 1200X/V...................................................6-40
6.18 FRONT TURN SIGNALS.......................................................................................................6-45
6.19 REAR TURN SIGNALS.........................................................................................................6-48
6.20 REAR LIGHTING CONVERTER MODULE: XL 883N, XL 1200X/V (DOM)..........................6-55
6.21 REAR STOP LAMP SWITCH................................................................................................6-57
6.22 CRANK POSITION SENSOR (CKP).....................................................................................6-59
6.23 VOLTAGE REGULATOR.......................................................................................................6-60
6.24 ALTERNATOR.......................................................................................................................6-64
6.25 VEHICLE SPEED SENSOR (VSS)........................................................................................6-67
6.26 NEUTRAL INDICATOR SWITCH...........................................................................................6-68
6.27 MAIN WIRING HARNESS.....................................................................................................6-69
6.28 ELECTRICAL CADDIES........................................................................................................6-74
6.29 JIFFY STAND SENSOR (JSS): INTERNATIONAL MODELS...............................................6-80
6.30 SECURITY SYSTEM/OPTIONAL SIREN..............................................................................6-82
6.31 OIL PRESSURE SWITCH.....................................................................................................6-85
6.32 HORN....................................................................................................................................6-87
6.33 HANDLEBAR SWITCH ASSEMBLIES..................................................................................6-89
6.34 RIGHT HANDLEBAR SWITCHES.........................................................................................6-91
6.35 LEFT HANDLEBAR SWITCHES...........................................................................................6-97
6.36 PERSONAL IDENTIFICATION NUMBER (PIN)..................................................................6-101
6.37 H-DSSS ACTUATION..........................................................................................................6-103
6.38 TSM/HFSM: PASSWORD LEARN......................................................................................6-104

ELECTRICAL

6.1

FASTENER TORQUE VALUES

FASTENER TORQUE VALUES IN THIS
CHAPTER

The table below lists torque values for all fasteners presented
in this chapter.

NOTES

TORQUE VALUE

FASTENER

6.24 ALTERNATOR, Assembly and Installation

13.6-15.8 Nm

120-140

in-lbs

Alternator rotor to sprocket screw

6.24 ALTERNATOR, Assembly and Installation

3.4-4.5 Nm

30-40

in-lbs

Alternator stator mounting screw

6.8 BATTERY CABLES, Installation

6.2-8.5 Nm

55-75

in-lbs

Battery negative cable to crankcase nut

6.8 BATTERY CABLES, Installation

6.8-7.9 Nm

60-70

in-lbs

Battery negative terminal screw

6.8 BATTERY CABLES, Installation

6.8-9.6 Nm

60-85

in-lbs

Battery positive cable to starter post
locknut

6.8 BATTERY CABLES, Installation

6.8-7.9 Nm

60-70

in-lbs

Battery positive terminal screw

6.8 BATTERY CABLES, Installation

4.1-6.8 Nm

36-60

in-lbs

Battery strap screw

6.9 BATTERY TRAY, Installation

10.9-17.6 Nm

96-156

in-lbs

Battery tray mounting fasteners

6.9 BATTERY TRAY, Installation

3.4-4.5 Nm

30-40

in-lbs

Brake hose clamp to battery tray screw

6.21 REAR STOP LAMP SWITCH, Replacement

2.3-2.8 Nm

20-25

in-lbs

Brake master cylinder reservoir, rear,
mounting screw

6.22 CRANK POSITION SENSOR (CKP), Installa-
tion

10.3-13.6 Nm

90-120

in-lbs

CKP screw

6.14 HEADLAMP, Headlamp Mounts

4.0-7.3 Nm

45-65

in-lbs

Clutch cable guide: XL 1200C/C
ANV/CP/CA/CB

6.13 IGNITION COIL, Installation

4.0-5.1 Nm

35-45

in-lbs

Coil mounting bracket screw

6.13 IGNITION COIL, Installation

2.7-8.1 Nm

24-72

in-lbs

Coil mounting screw

6.13 IGNITION COIL, Installation

2.7-8.1 Nm

24-72

in-lbs

Coil mounting screw

6.20 REAR LIGHTING CONVERTER MODULE:
XL 883N, XL 1200X/V (DOM), Installation

4.1-6.8 Nm

36-60

in-lbs

Converter module bracket fasteners, rear
lighting

6.9 BATTERY TRAY, Installation

8.1-10.8 Nm

72-96

in-lbs

ECM caddy fastener

6.20 REAR LIGHTING CONVERTER MODULE:
XL 883N, XL 1200X/V (DOM), Installation

8.1-10.8 Nm

72-96

in-lbs

ECM caddy fastener

6.27 MAIN WIRING HARNESS, Installation

8.1-10.8 Nm

72-96

in-lbs

ECM caddy fastener

6.6 ELECTRONIC CONTROL MODULE
(ECM), Installation

3.4-6.8 Nm

30-60

in-lbs

ECM cover fastener: XL Models

6.6 ELECTRONIC CONTROL MODULE
(ECM), Installation

2.0-2.5 Nm

18-22

in-lbs

ECM fasteners: XR 1200X

6.17 LICENSE PLATE LAMP MODULE: XL 883N,
XL 1200X/V, Installation: HDI

2.3-2.8 Nm

20-25

in-lbs

Fender brace, rear, screw

6.17 LICENSE PLATE LAMP MODULE: XL 883N,
XL 1200X/V, Installation: HDI

14.9-24.4 Nm

132-216

in-lbs

Fender support, rear, screw: XL 883N

6.18 FRONT TURN SIGNALS, XL 1200X

40.7-47.5 Nm

30-35 ft-lbs

Fork bracket pinch screw

6.15 INDICATOR LAMP MODULE, Replacement:
XL 883R/L/N, XL 1200X/V, XL 1200CP/CB with
Mini-Ape Handlebar/XL883N - Tighten rear first,
front second.

16.3-24.4 Nm

12-18 ft-lbs

Handlebar clamp screw

6.15 INDICATOR LAMP MODULE, Replacement:
XL 883R/L/N, XL 1200X/V, XL 1200CP/CB with
Mini-Ape Handlebar/Tighten rear first, front second:
XL883N.

16.3-24.4 Nm

12-18 ft-lbs

Handlebar clamp screw

HOME

2013 Sportster Service: Electrical 6-1

NOTES

TORQUE VALUE

FASTENER

6.15 INDICATOR LAMP MODULE, Replacement:
XR 1200X

16.3-24.4 Nm

12-18 ft-lbs

Handlebar clamp screw

6.34 RIGHT HANDLEBAR SWITCHES, Installation

12.2-14.9 Nm

108-132

in-lbs

Handlebar control lever clamp screw

6.35 LEFT HANDLEBAR SWITCHES, Installation

12.2-14.9 Nm

108-132

in-lbs

Handlebar control lever clamp screw

6.15 INDICATOR LAMP MODULE, Replacement:
XL 1200C/C ANV/CP/CA except with Mini-Ape
Handlebar/XL1200C

16.3 -24.4 Nm

12-18 ft-lbs

Handlebar riser clamp screw

6.15 INDICATOR LAMP MODULE, Replacement:
XL 1200C/C ANV/CP/CA except with Mini-Ape
Handlebar/XL1200C

16.3 -24.4 Nm

12-18 ft-lbs

Handlebar riser clamp screw

6.15 INDICATOR LAMP MODULE, Replacement:
XL 1200C/C ANV/CP/CA except with Mini-Ape
Handlebar/XL1200C

0.9-1.4 Nm

8-12

in-lbs

Handlebar riser cover screw

6.14 HEADLAMP, Headlamp Mounts

41-47 Nm

30-35 ft-lbs

Headlamp assembly: XL 1200X

6.14 HEADLAMP, Headlamp Mounts

41-47 Nm

30-35 ft-lbs

Headlamp assembly: XL 1200X

6.14 HEADLAMP, Headlamp Mounts

14-27 Nm

120-240

in-lbs

Headlamp clamp nut: XL 883L/N/R, XR
1200X

6.14 HEADLAMP, Headlamp Mounts

41-47 Nm

30-35 ft-lbs

Headlamp mount: XL
1200V/C/CP/CA/CB

6.14 HEADLAMP, Headlamp Mounts

41-47 Nm

30-35 ft-lbs

Headlamp mount: XL 1200X

6.14 HEADLAMP, Headlamp Mounts

14-22 Nm

120-192

in-lbs

Headlamp upper bracket fasteners: XL
883L/R/N, XR 1200X

6.14 HEADLAMP, Headlamp Mounts

14-22 Nm

120-192

in-lbs

Headlamp visor: XL 1200C/C
ANV/CP/CA/CB

6.32 HORN, Replacement: Side Mount

6.8-20.4 Nm

60-180

in-lbs

Horn, side mounted, acorn nut

6.32 HORN, Replacement: Side Mount

9.0-11.3 Nm

80-100

in-lbs

Horn, side mounted, stud nut

6.32 HORN, Replacement: Front Mount

4.1-5.4 Nm

36-48

in-lbs

Horn mounting screw

6.28 ELECTRICAL CADDIES, Wire Harness
Caddy: XL Models

4.0-5.1 Nm

35-45

in-lbs

Ignition switch bracket screw

6.11 IGNITION SWITCH, Installation

4.0-5.1 Nm

35-45

in-lbs

Ignition switch mounting screw

6.28 ELECTRICAL CADDIES, Wire Harness
Caddy: XR 1200X

4.0-5.1 Nm

35-45

in-lbs

Ignition switch mounting screw

6.29 JIFFY STAND SENSOR (JSS): INTERNA-
TIONAL MODELS, Installation

10.9-13.6 Nm

96-120

in-lbs

JSS screw

6.17 LICENSE PLATE LAMP MODULE: XL 883N,
XL 1200X/V, Installation: HDI

1.2-1.3 Nm

14-16

in-lbs

License plate lamp housing screw: XL
883N

6.26 NEUTRAL INDICATOR SWITCH, Replace-
ment

13.6-20.3 Nm

120-180

in-lbs

Neutral indicator switch

6.31 OIL PRESSURE SWITCH, Installation

5.6-7.9 Nm

50-70

in-lbs

Oil pressure switch

6.31 OIL PRESSURE SWITCH, Installation

17.6-23.0 Nm

13-17 ft-lbs

Oil pressure switch adapter: XR 1200X

6.17 LICENSE PLATE LAMP MODULE: XL 883N,
XL 1200X/V, Installation: Domestic Only

61-68 Nm

45-50 ft-lbs

Shock absorber mounting bolt

6.17 LICENSE PLATE LAMP MODULE: XL 883N,
XL 1200X/V, Installation: HDI

61-68 Nm

45-50 ft-lbs

Shock absorber mounting bolt

6.10 STARTER, Solenoid

7.3-9.0 Nm

65-80

in-lbs

Solenoid contact post jamnut

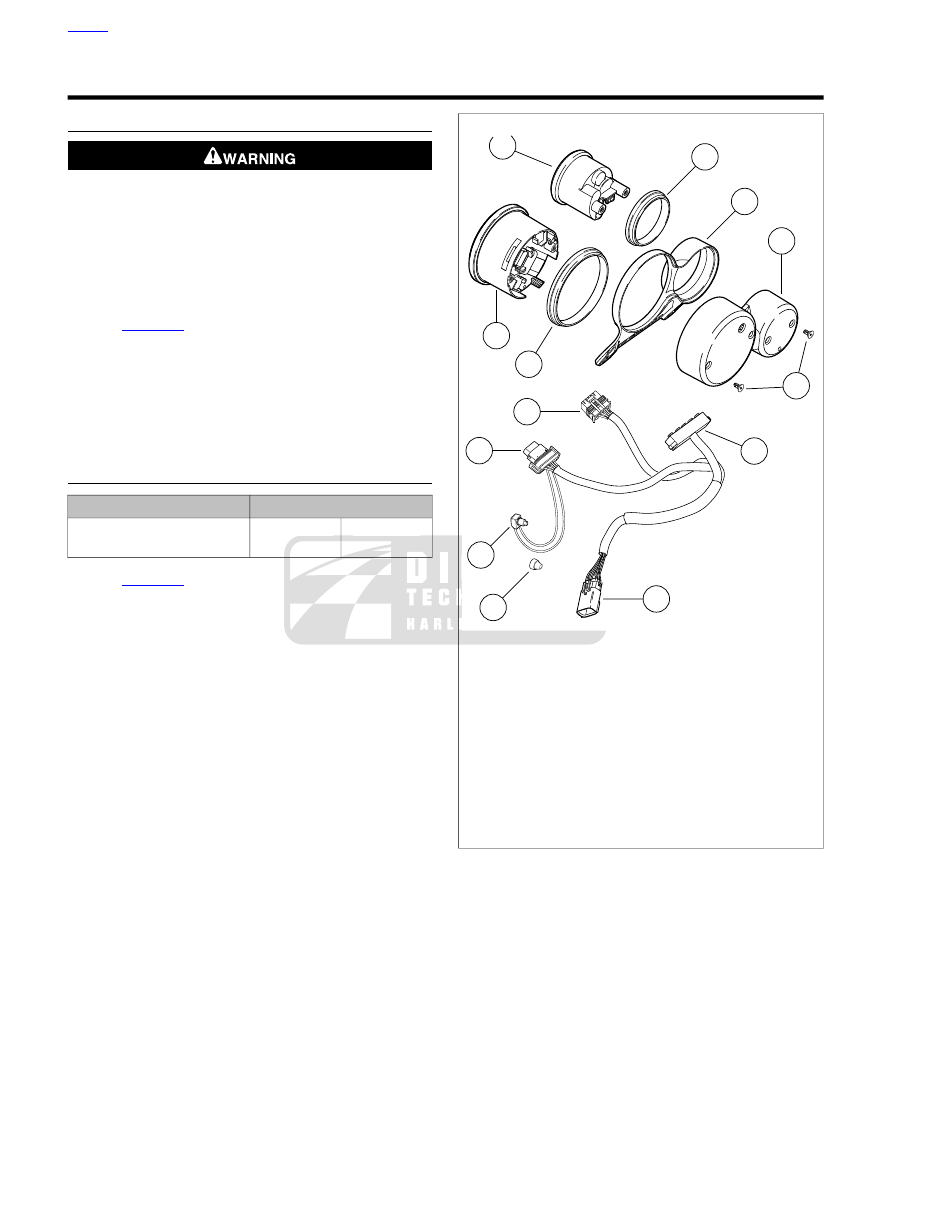

6.5 SPEEDOMETER AND TACHOMETER: XR
1200X, Speedometer Installation

1.4-2.0 Nm

12-18

in-lbs

Speedometer and tachometer mounting
screw: XR 1200X

6.5 SPEEDOMETER AND TACHOMETER: XR
1200X, Trip Odometer Reset Switch Replace-
ment/XL 1200X

1.4-2.0 Nm

12-18

in-lbs

Speedometer and tachometer mounting
screw: XR 1200X

HOME

6-2 2013 Sportster Service: Electrical

NOTES

TORQUE VALUE

FASTENER

6.5 SPEEDOMETER AND TACHOMETER: XR
1200X, Tachometer Installation/XL 1200X

1.4-2.0 Nm

12-18

in-lbs

Speedometer and tachometer mounting
screw: XR 1200X

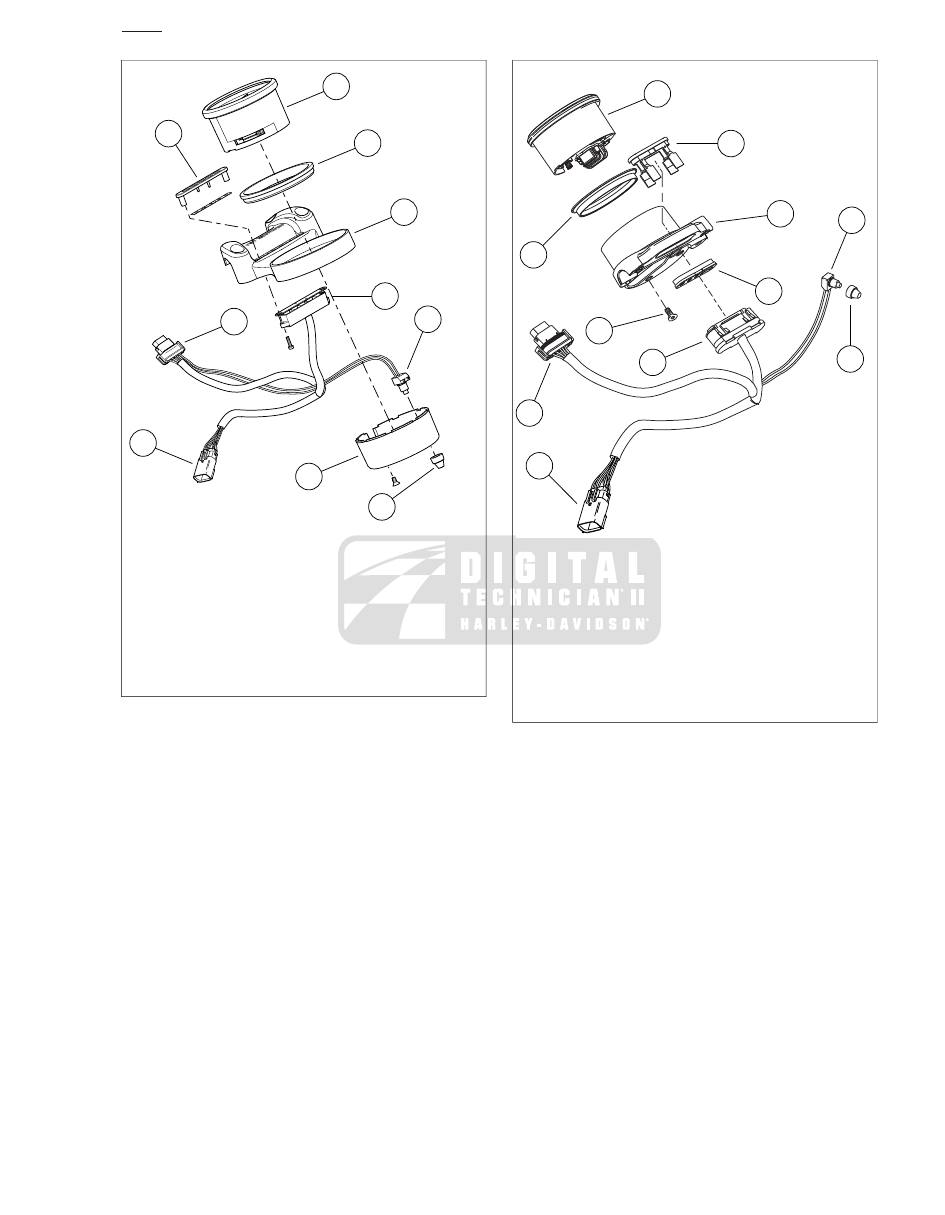

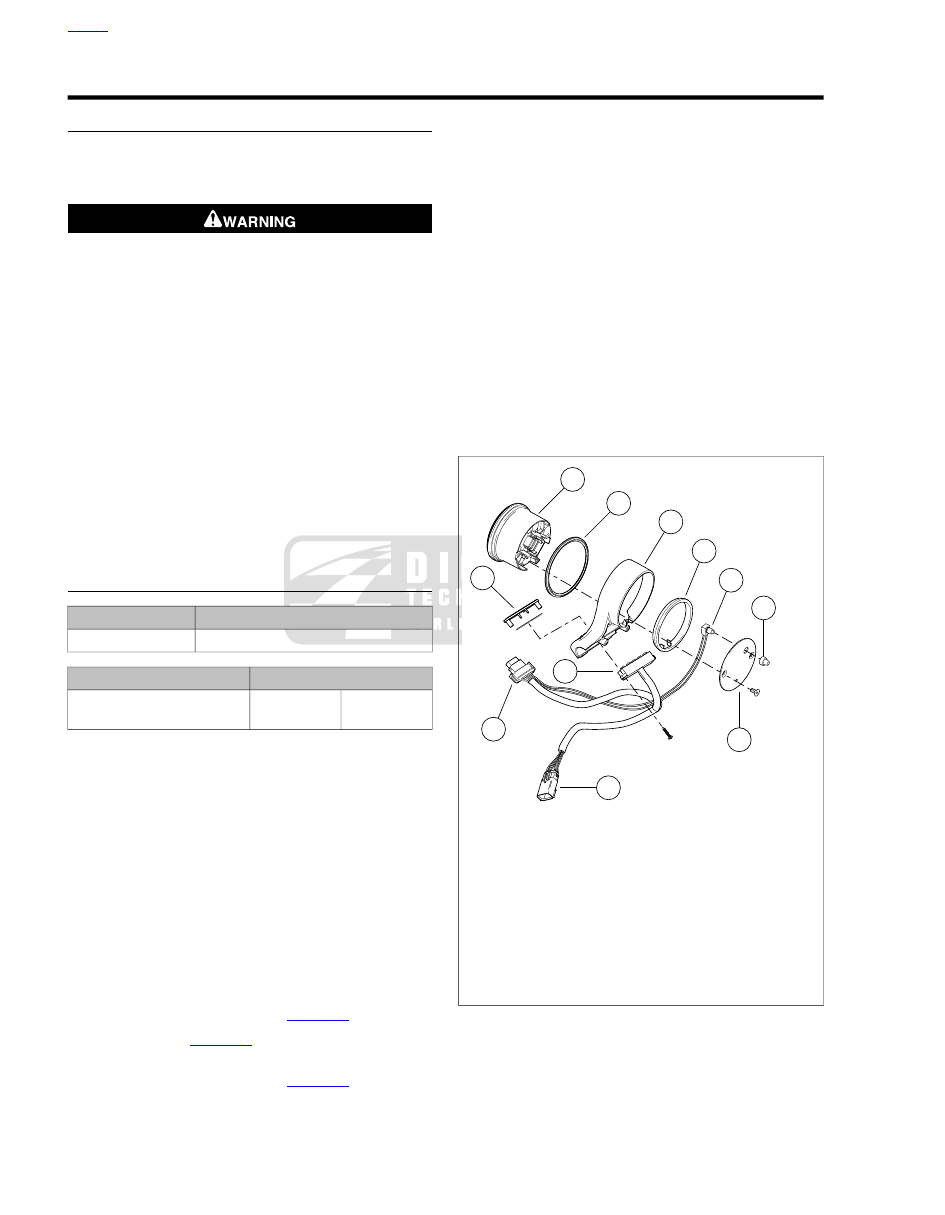

6.4 SPEEDOMETER: XL MODELS, Installation

0.9-1.4 Nm

8-12

in-lbs

Speedometer backplate fasteners: XL
models

6.10 STARTER, Installation

1.8-2.4 Nm

16-21

in-lbs

Starter motor oil line clamp fastener

6.10 STARTER, Installation

17.6-27.1 Nm

13-20 ft-lbs

Starter mounting bolt

6.10 STARTER, Installation

6.8-9.6 Nm

60-85

in-lbs

Starter positive terminal nut

6.10 STARTER, Solenoid

6.8-9.0 Nm

60-80

in-lbs

Starter ring terminal hex nut

6.24 ALTERNATOR, Assembly and Installa-
tion/Screw must be flush with plate. Do not exceed
torque specification.

6.3 Nm

56

in-lbs

Stator harness retainer screw

6.9 BATTERY TRAY, Installation

8.1-13.6 Nm

72-120

in-lbs

Stop lamp switch bracket screw

6.21 REAR STOP LAMP SWITCH, Replacement

14.9-18.9 Nm

132-168

in-lbs

Stop lamp switch to tee nut

6.19 REAR TURN SIGNALS, XL 883R/L

14.9-24.4 Nm

132-216

in-lbs

Strut cover screw

6.19 REAR TURN SIGNALS, XL 883N and XL
1200X/V

14.9-24.4 Nm

132-216

in-lbs

Strut cover screw

6.34 RIGHT HANDLEBAR SWITCHES, Installation

4.0-5.1 Nm

35-45

in-lbs

Switch housing screw

6.35 LEFT HANDLEBAR SWITCHES, Installation

4.0-5.1 Nm

35-45

in-lbs

Switch housing screw

6.16 TAIL LAMP: ALL MODELS EXCEPT XL
883N/XL 1200X/V, Base Replacement: XL 883R/L
and XR 1200X

5.1-5.4 Nm

45-48

in-lbs

Tail lamp base mounting screw: XL
Models

6.16 TAIL LAMP: ALL MODELS EXCEPT XL
883N/XL 1200X/V, Base Replacement: XL 883R/L
and XR 1200X

4.1-6.8 Nm

36-60

in-lbs

Tail lamp base mounting screw: XR
1200X

6.16 TAIL LAMP: ALL MODELS EXCEPT XL
883N/XL 1200X/V, LED Tail Lamp: XL 1200C/C
ANV/CP/CA/CB

4.5-5.6 Nm

40-50

in-lbs

Tail lamp LED base fasteners: XL
1200C/C ANV/CP/CA/CB

6.16 TAIL LAMP: ALL MODELS EXCEPT XL
883N/XL 1200X/V, LED Tail Lamp: XL 1200C/C
ANV/CP/CA/CB

2.3-2.8 Nm

20-25

in-lbs

Tail lamp LED screws: XL 1200C/C
ANV/CP/CA/CB

6.16 TAIL LAMP: ALL MODELS EXCEPT XL
883N/XL 1200X/V, Bulb Replacement Except XL
1200C/C ANV/CP/CA/CB

2.3-2.7 Nm

20-24

in-lbs

Tail lamp lens screw

6.16 TAIL LAMP: ALL MODELS EXCEPT XL
883N/XL 1200X/V, Base Replacement: XL 883R/L
and XR 1200X

2.3-2.7 Nm

20-24

in-lbs

Tail lamp lens screw

6.18 FRONT TURN SIGNALS, All Except XL 1200X

10.8-16.3 Nm

96-144

in-lbs

Turn signal, front, ball head studs

6.18 FRONT TURN SIGNALS, All Except XL 1200X

10.8-13.6 Nm

96-120

in-lbs

Turn signal clamp, front, screw

6.19 REAR TURN SIGNALS, XR 1200X

3.4-4.5 Nm

30-40

in-lbs

Turn signal housing, rear, screws: XR
1200X

6.18 FRONT TURN SIGNALS, XL 1200X

16.3-21.7 Nm

12-16 ft-lbs

Turn signal housing to bracket: XL
1200X

6.19 REAR TURN SIGNALS, XL 883R/L

10.9-17.6 Nm

96-156

in-lbs

Turn signal housing to mount, rear,
fastener

6.19 REAR TURN SIGNALS, XL 883N and XL
1200X/V

10.9-17.6 Nm

96-156

in-lbs

Turn signal housing to mount, rear,
fastener

6.19 REAR TURN SIGNALS, XL 1200C/C
ANV/CP/CA/CB

10.9-17.6 Nm

96-156

in-lbs

Turn signal housing to mount, rear,
fastener

6.19 REAR TURN SIGNALS, XL 883R/L

14.9-24.4 Nm

132-216

in-lbs

Turn signal stalk nut

6.19 REAR TURN SIGNALS, XL 883N and XL
1200X/V

14.9-24.4 Nm

132-216

in-lbs

Turn signal stalk nut

HOME

2013 Sportster Service: Electrical 6-3

NOTES

TORQUE VALUE

FASTENER

6.19 REAR TURN SIGNALS, XL 1200C/C
ANV/CP/CA/CB

14.9-24.4 Nm

132-216

in-lbs

Turn signal stalk nut

6.19 REAR TURN SIGNALS, XL 1200C/C
ANV/CP/CA/CB

14.9-24.4 Nm

132-216

in-lbs

Turn signal stalk nut

6.23 VOLTAGE REGULATOR, Installation: XL
Models

4.1-6.8 Nm

36-60

in-lbs

Voltage regulator mounting screw

6.23 VOLTAGE REGULATOR, Installation: XR
1200X

4.1-6.8 Nm

36-60

in-lbs

Voltage regulator mounting screw

6.25 VEHICLE SPEED SENSOR (VSS), Installation

10.2-13.6 Nm

90-120

in-lbs

VSS screw

HOME

6-4 2013 Sportster Service: Electrical

6.2

SPECIFICATIONS: ELECTRICAL

SPECIFICATIONS

Table 6-1. Electrical: XL Models

SPECIFICATION

COMPONENT

Not adjustable

Ignition timing

12 V, 225 CCA, 12 Ah,

sealed and maintenance free

Battery

Single-phase, 30 A system

(357 W @ 13.5 V, 2000 rpm,

405 W max power @ 13.5 V)

Charging system

6R12

Spark plug type

12 mm

Spark plug size

0.97-1.09 mm

0.038-0.043 in

Spark plug gap

16.3-24.4 Nm

12-18 ft-lbs

Spark plug torque

Table 6-2. Electrical: XR 1200X

SPECIFICATION

COMPONENT

Not adjustable

Ignition timing

12 V, 225 CCA, 12 Ah,

sealed and maintenance free

Battery

Single-phase, 30 A system

(357 W @ 13.5 V, 2000 rpm,

405 W max power @ 13.5 V)

Charging system

10R12X

Spark plug type

12 mm

Spark plug size

0.81-0.97 mm

0.032-0.038 in

Spark plug gap

16.3-24.4 Nm

12-18 ft-lbs

Spark plug torque

Table 6-3. Ignition Coil Resistance

SECONDARY

PRIMARY

RESISTANCE

1500-2400 Ohm

0.3-0.7 Ohm

All Models

Table 6-4. Alternator

SPECIFICATION

ITEM

20-28 VAC per 1000 engine
rpm

AC voltage output

0.1-0.3 Ohm

Stator coil resistance

Table 6-5. Voltage Regulator

SPECIFICATION

ITEM

14.3-14.7 VDC

Voltage output @ 75 °F

32 A

Current @ 3600 rpm

Table 6-6. Fuses

AMP RATING

ITEM

30

Main fuse

15

Battery

15

Ignition

15

Lights

15

Accessories

15

Electronic Control Module
(ECM)

Table 6-7. Starter Specifications

STARTER DATA

3000 rpm (min) @ 11.5 V

Free speed

90 A (max) @ 11.5 V

Free current

200 A (max) @ 68 °F

Cranking current

8.0 ft-lbs (10.8 Nm) @ 2.4 V

Stall torque

Table 6-8. Starter Service Wear Limits

mm

in

ITEM

11.0

0.443

Brush length (minimum)

0.41

0.016

Commutator runout

28.98

1.141

Commutator diameter (minimum)

0.203

0.008

Commutator mica depth (minimum)

HOME

2013 Sportster Service: Electrical 6-5

6.3

FUSES AND RELAYS

GENERAL

The starter relay allows a relatively small amount of current
flowing through the starter button to control the large current
flow required to activate the starter solenoid.

See

Figure 6-3

. The electrical system relay/fuse block is located

in front of the battery under the left side cover. The relays and
fuses are mounted in the relay/fuse block. All fuses are rated
at 15 amperes.

MAIN FUSE

Removal

1.

Open left side cover. See

2.18 LEFT SIDE COVER

.

NOTE

Models with Sirens: Verify that fob is present and turn ignition
key to IGNITION before removing main fuse or disconnecting
battery.

2.

See

Figure 6-1

. Squeeze cover release latches (4)

together and pull fuse holder [5] (1) from protective cover
(3).

3.

See

Figure 6-2

. Grasp fuse holder (2) and pull main fuse

(1) straight out.

4.

Close left side cover.

NOTE

Always close left side cover if performing other procedures.
Failure to close cover will cause cosmetic damage.

Installation

1.

Open left side cover. See

2.18 LEFT SIDE COVER

.

2.

Verify ignition key is turned to OFF position.

3.

See

Figure 6-1

. Install main fuse (1) by lining up spade

terminals on fuse with sockets in fuse holder [5] (2). Press
fuse firmly into holder.

4.

See

Figure 6-2

. While holding protective cover (3) in place,

push fuse holder [5] (1) into cover until cover release
latches (4) snap into place.

5.

Close left side cover.

Be sure that all lights and switches operate properly before
operating motorcycle. Low visibility of rider can result in
death or serious injury. (00316a)

6.

Turn ignition switch ON. Verify proper operation of elec-
trical system.

1

4

2

3

5

sm06671

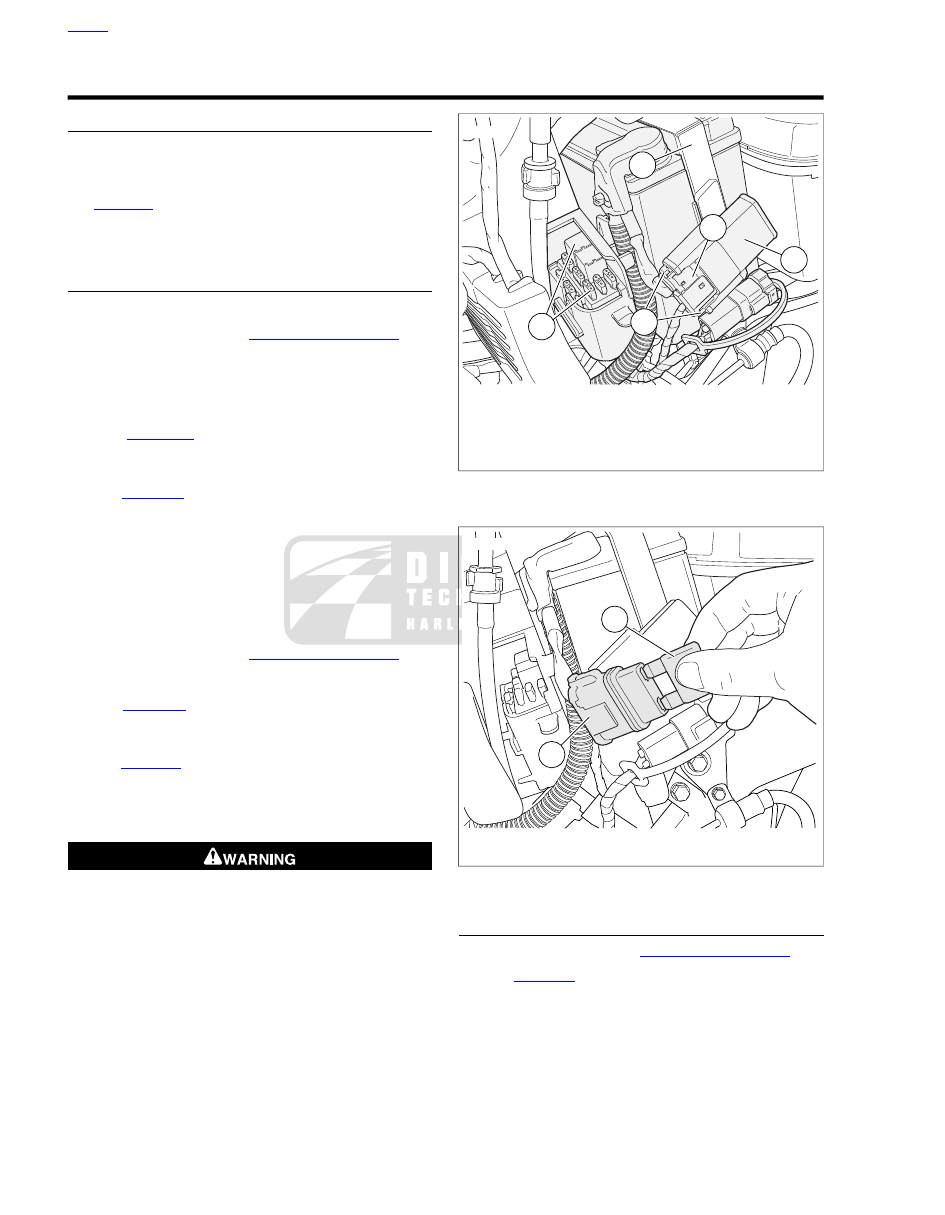

1. Main fuse holder [5]
2. Battery strap
3. Protective cover
4. Cover release catches
5. Relay and fuse blocks

Figure 6-1. 30 A Main Fuse Location: All Models

1

2

sm06672

1. Main fuse
2. Fuse holder [5]

Figure 6-2. Removing/Installing Main Fuse

FUSES

1.

Open left side cover. See

2.18 LEFT SIDE COVER

.

2.

See

Figure 6-3

. Remove suspect fuse (3-7).

a.

Inspect fuse for damage. Always discard damaged
fuses.

b.

Replace fuse by pressing firmly into socket.

3.

Close left side cover.

HOME

6-6 2013 Sportster Service: Electrical

4.

Turn ignition switch ON. Verify operation of electrical
system.

RELAYS

1.

Open left side cover. See

2.18 LEFT SIDE COVER

.

Always use replacement fuses that are of the correct type
and amperage rating. Use of incorrect fuses can result in
damage to electrical systems. (00222a)

2.

See

Figure 6-3

. To unplug old relay (1 or 2), grasp body

of relay and with a gentle rocking motion, pull straight out
from relay/fuse block.

3.

To install

new

relay, line up spade terminals of relay with

sockets in relay/fuse block and push relay firmly into
sockets.

4.

Close left side cover.

5.

Verify operation of lighting system.

1

2

6

8

7

3

4

5

SM06661

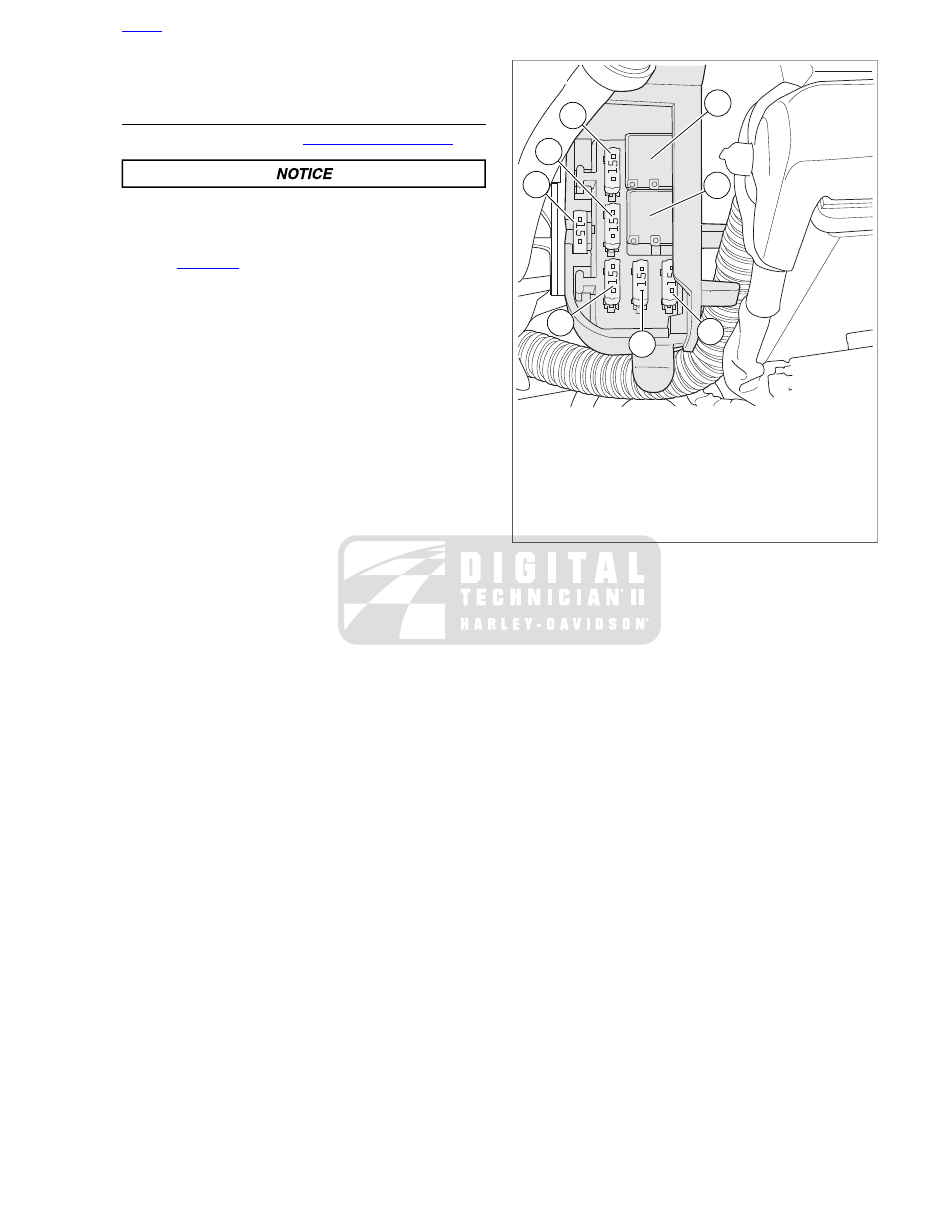

1. System relay
2. Starter relay
3. Ignition fuse
4. Lights fuse
5. Accessory fuse
6. ECM fuse
7. Battery fuse
8. Spare fuse

Figure 6-3. Relay/Fuse Block (typical)

HOME

2013 Sportster Service: Electrical 6-7

6.4

SPEEDOMETER: XL MODELS

REMOVAL

NOTE

The speedometer has backlight LEDs that cannot be replaced.
If an LED fails, replace the entire unit.

To prevent accidental vehicle start-up, which could cause
death or serious injury, remove main fuse before pro-
ceeding. (00251b)

1.

Remove main fuse.

2.

Remove reset switch boot from trip odometer reset switch
on speedometer housing back plate.

3.

Remove two screws and back plate.

4.

Unplug speedometer socket connector [39B] from back
of speedometer.

5.

Gently push out speedometer and front gasket.

NOTE

XL 1200X: This model does not have a back gasket.

6.

Inspect front and back gaskets, speedometer connector
[39] and wiring, trip odometer reset switch and wiring and
reset switch boot. Repair or replace as required.

INSTALLATION

TOOL NAME

PART NUMBER

CRIMPING TOOL

HD-45929

TORQUE VALUE

FASTENER

0.9-1.4 Nm

8-12

in-lbs

Speedometer backplate
fasteners: XL models

Reset Switch

1.

Push trip reset socket terminals out the front of the
speedometer socket connector half [39B].

2.

Cut off socket terminals. Pull faulty switch wires out of
connector.

3.

Push wires of a replacement switch through speedometer
connector (sockets 8, 11) and crimp

new

socket terminals

using CRIMPING TOOL (Part No. HD-45929).

4.

Draw terminal back into connector until terminal seats.

Speedometer

NOTES

•

XL 883L/N/R and XL 1200V and XL 1200CP/CB Models
with Mini Ape Handlebar: See

Figure 6-4

.

•

XL 1200X: See

Figure 6-5

.

•

XL 1200C/C ANV/CP/CA except XL 1200CP/CB Models
with Mini Ape Handlebar: See

Figure 6-6

.

1.

Install front gasket on speedometer.

2.

Threading speedometer harness and connector [39B]
through back gasket, install matching tabs of gasket to
locating keys in instrument housing/bracket.

NOTE

If necessary, lubricate rubber gaskets with alcohol or glass
cleaner.

3.

Orient face upright. Press speedometer into instrument
housing/bracket. Wiring must past between locating keys
and gasket and through cutout in speedometer back.

4.

Plug speedometer socket connector [39] into back of
speedometer.

5.

Push trip odometer reset switch through backplate. Thread
on reset switch boot.

6.

Hold backplate in place with reset switch in rectangular
boss in back of speedometer and vent hole at bottom.
Install fasteners. Tighten to 8-12

in-lbs

(0.9-1.4 Nm).

7.

Install main fuse.

6

8

5

9

3

7

11

10

4

2

1

sm06824

1. Speedometer
2. Front gasket
3. Instrument housing/bracket
4. Back gasket
5. Backplate
6. Reset switch boot
7. Trip odometer reset switch
8. Indicator lamp module
9. Speedometer harness connector [39B]
10. Instrument harness connector [20A]
11. Indicator lamp bezel

Figure 6-4. Speedometer Components: XL 883L/N/R, XL

1200V, XL 1200CP/CB Mini-Ape Handlebar

HOME

6-8 2013 Sportster Service: Electrical

5

7

6

10

8

4

1

2

3

9

sm06823

1. Speedometer
2. Front gasket
3. Instrument housing/bracket
4. Back plate
5. Reset switch boot
6. Trip odometer reset switch
7. Indicator lamp module
8. Speedometer harness connector [39B]
9. Instrument harness connector [20A]
10. Indicator lamp bezel

Figure 6-5. Speedometer Components: XL 1200X

11

2

4

7

5

3

6

9

10

8

1

sm07139

1. Speedometer
2. Gasket
3. Trip odometer reset switch
4. Reset switch boot
5. Instrument housing
6. Fastener
7. Indicator lamp bezel
8. Indicator lamp lens
9. Indicator lamp module
10. Instrument harness connector [20A]
11. Speedometer harness conector [39B]

Figure 6-6. Speedometer: XL 1200C/C ANV/CP/CA

HOME

2013 Sportster Service: Electrical 6-9

6.5

SPEEDOMETER AND TACHOMETER: XR 1200X

SPEEDOMETER REMOVAL

To prevent accidental vehicle start-up, which could cause
death or serious injury, remove main fuse before pro-
ceeding. (00251b)

NOTE

This part cannot be repaired. Replace upon failure.

1.

Remove main fuse.

2.

See

Figure 6-7

. Remove reset switch boot (11).

3.

Remove screws (6) and back cover (5).

4.

Disconnect speedometer connector [39B] (8).

5.

Push out the speedometer (2) with gasket (3).

6.

Inspect gasket (3), speedometer connector [39B] (8), and
wiring. Repair or replace as required.

SPEEDOMETER INSTALLATION

TORQUE VALUE

FASTENER

1.4-2.0 Nm

12-18

in-lbs

Speedometer and tachometer
mounting screw: XR 1200X

1.

See

Figure 6-7

. Install gasket (3) on speedometer (2).

2.

Orient face upright and press speedometer (2) into
instrument housing/bracket (4).

3.

Install speedometer connector [39B] (8).

4.

Attach trip odometer reset switch (10) into squared boss
on back cover (5) and secure with reset switch boot (11).

5.

Place back cover over speedometer and tachometer while
positioning harness to avoid damage. Rotate speedometer
and tachometer as needed to align mounting holes. Install
screws (6). Tighten to 12-18

in-lbs

(1.4-2.0 Nm).

6.

Install main fuse.

5

8

11

1

9

4

2

10

13

7

6

3

12

sm05544a

1. Tachometer
2. Speedometer
3. Speedometer gasket
4. Instrument housing/bracket
5. Back cover
6. Screw
7. Indicator lamp module
8. Speedometer connector [39B]
9. Instrument harness connector [20A]
10. Trip odometer reset switch
11. Reset switch boot
12. Tachometer connector [108B]
13. Tachometer gasket

Figure 6-7. Instruments: XR 1200X

HOME

6-10 2013 Sportster Service: Electrical
