CUMMINS двигатели ISM, ISMe, QSM11. Руководство по ремонту - часть 19

011-041 Фильтр твердых частиц системы очистки отработавших газов

Оглавление

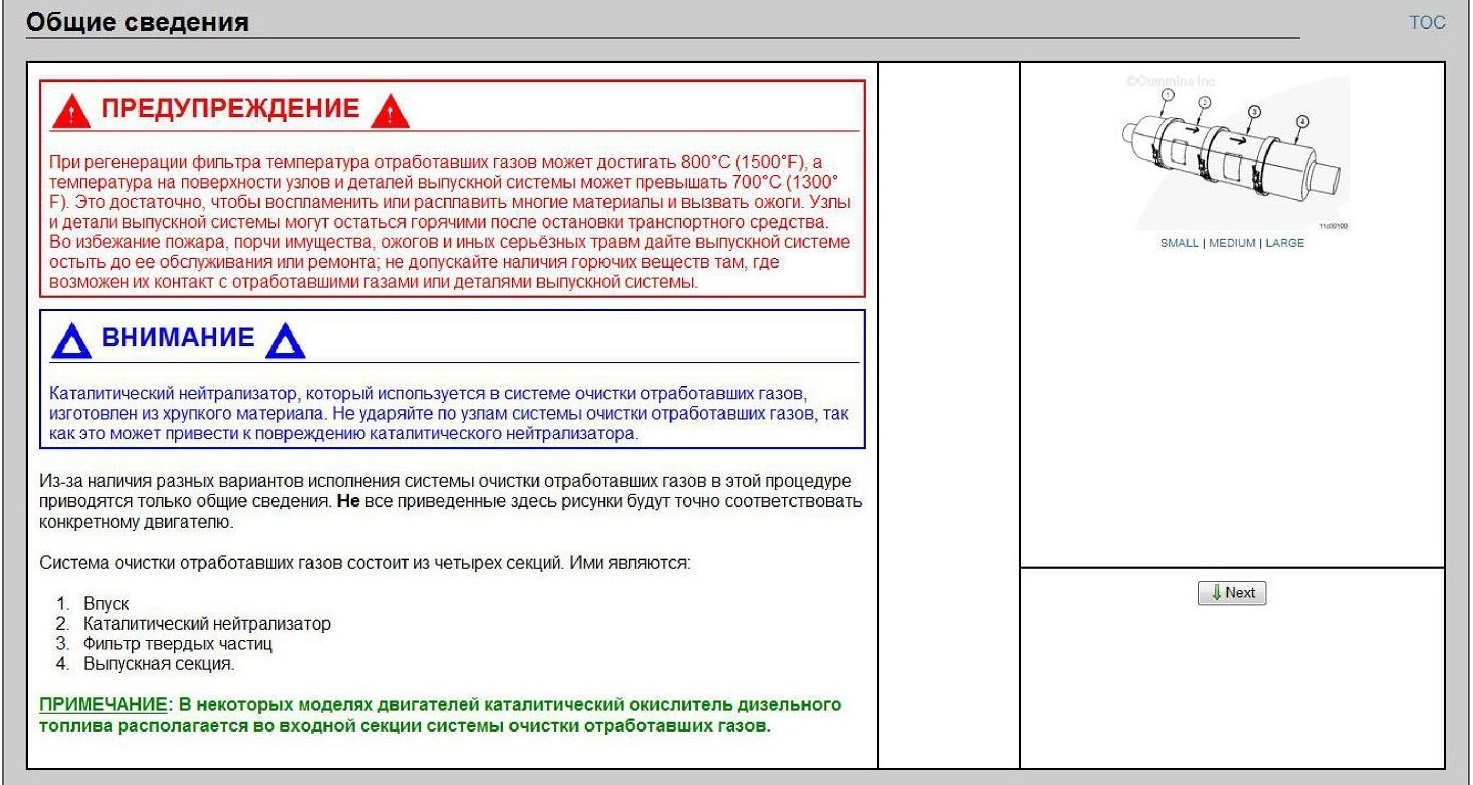

Общие сведения Подготовительные операции Снятие

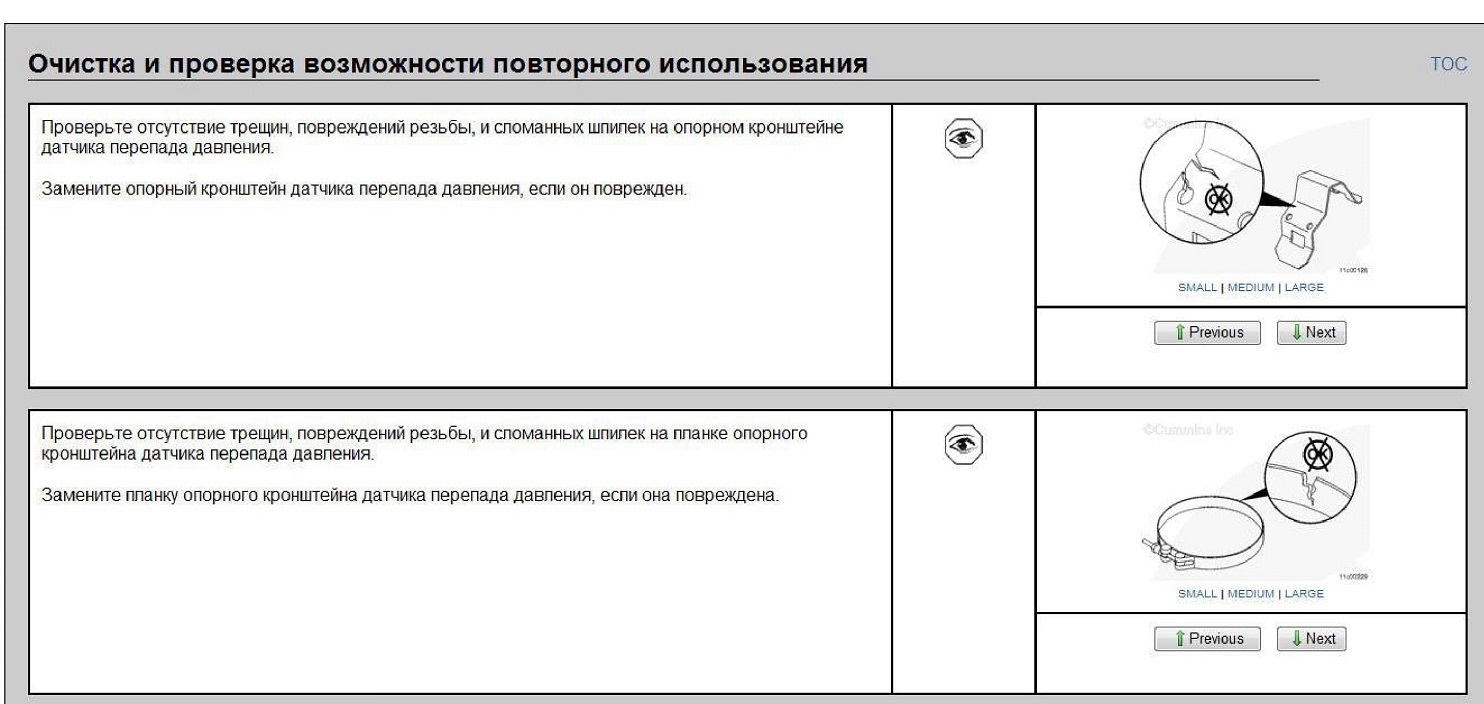

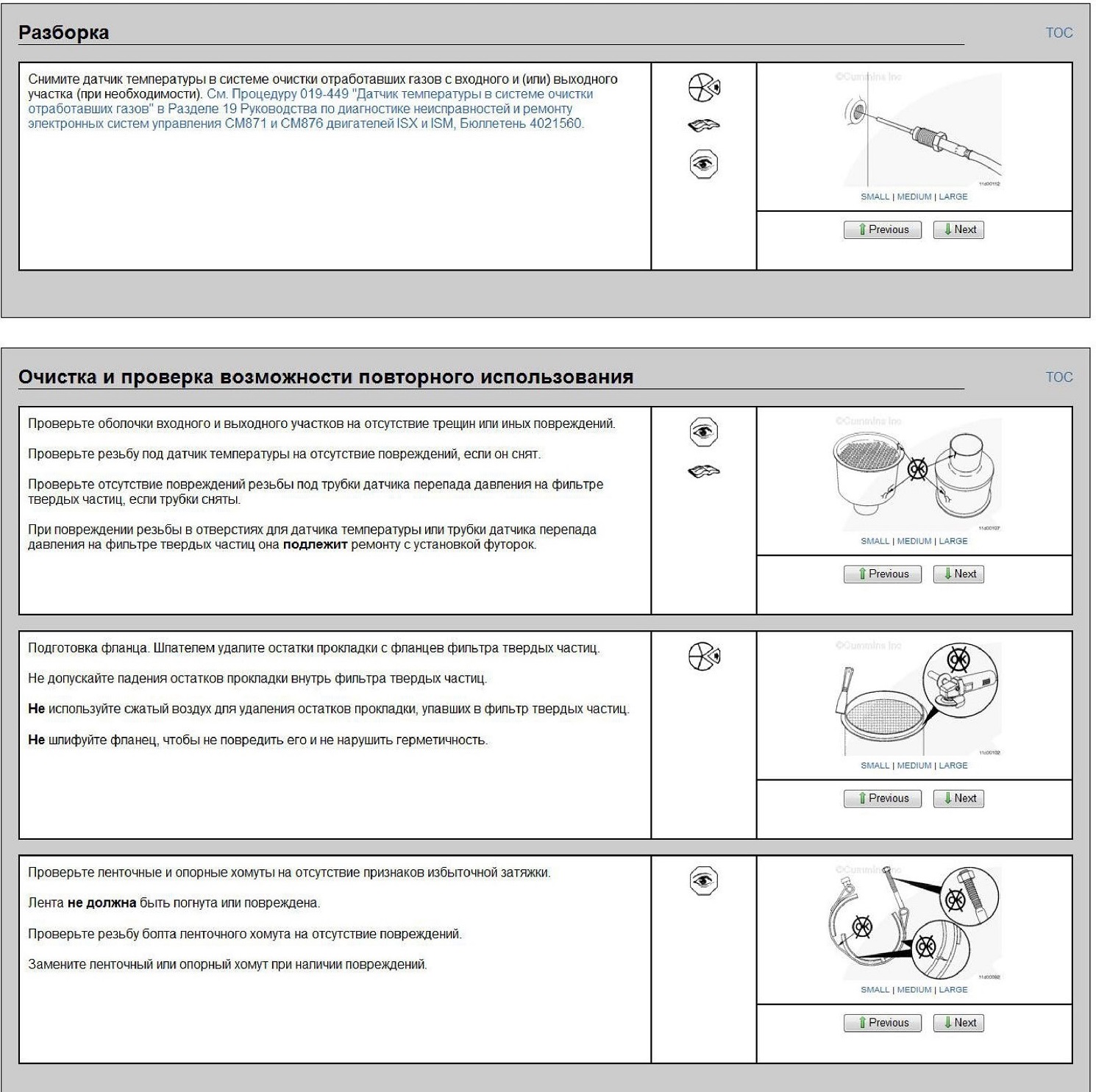

Проверка возможности повторного использования

Проверка при обслуживании

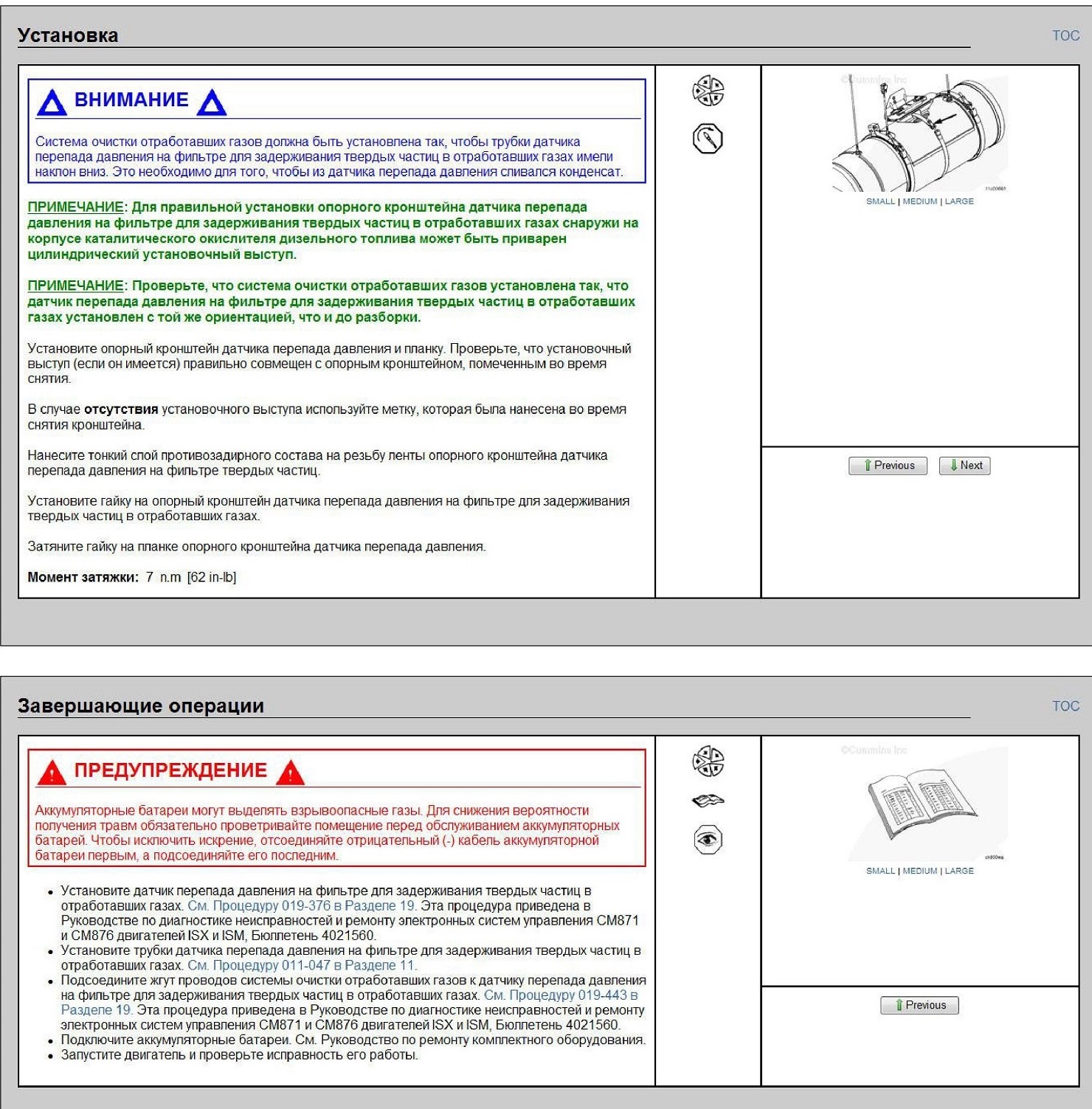

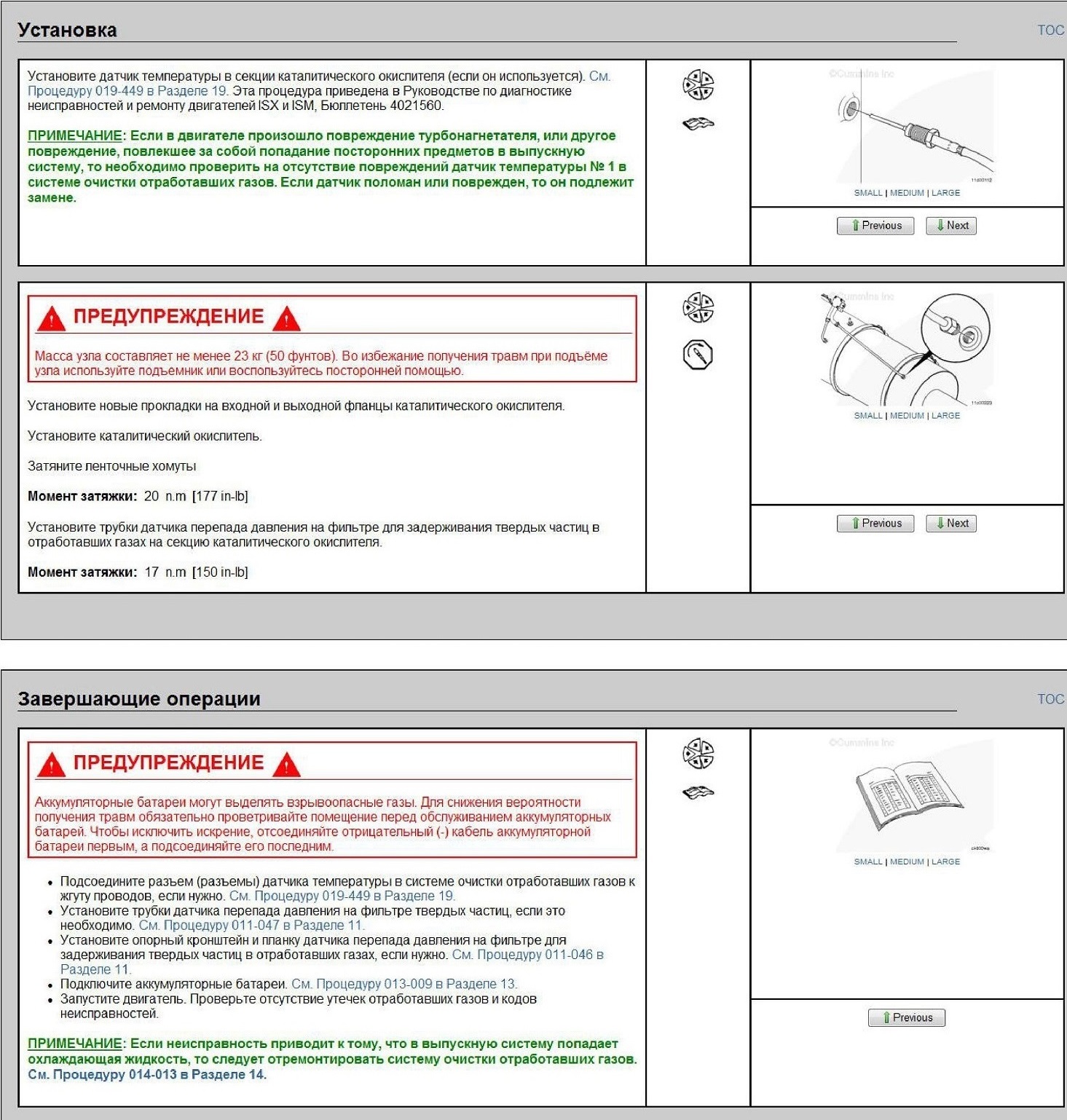

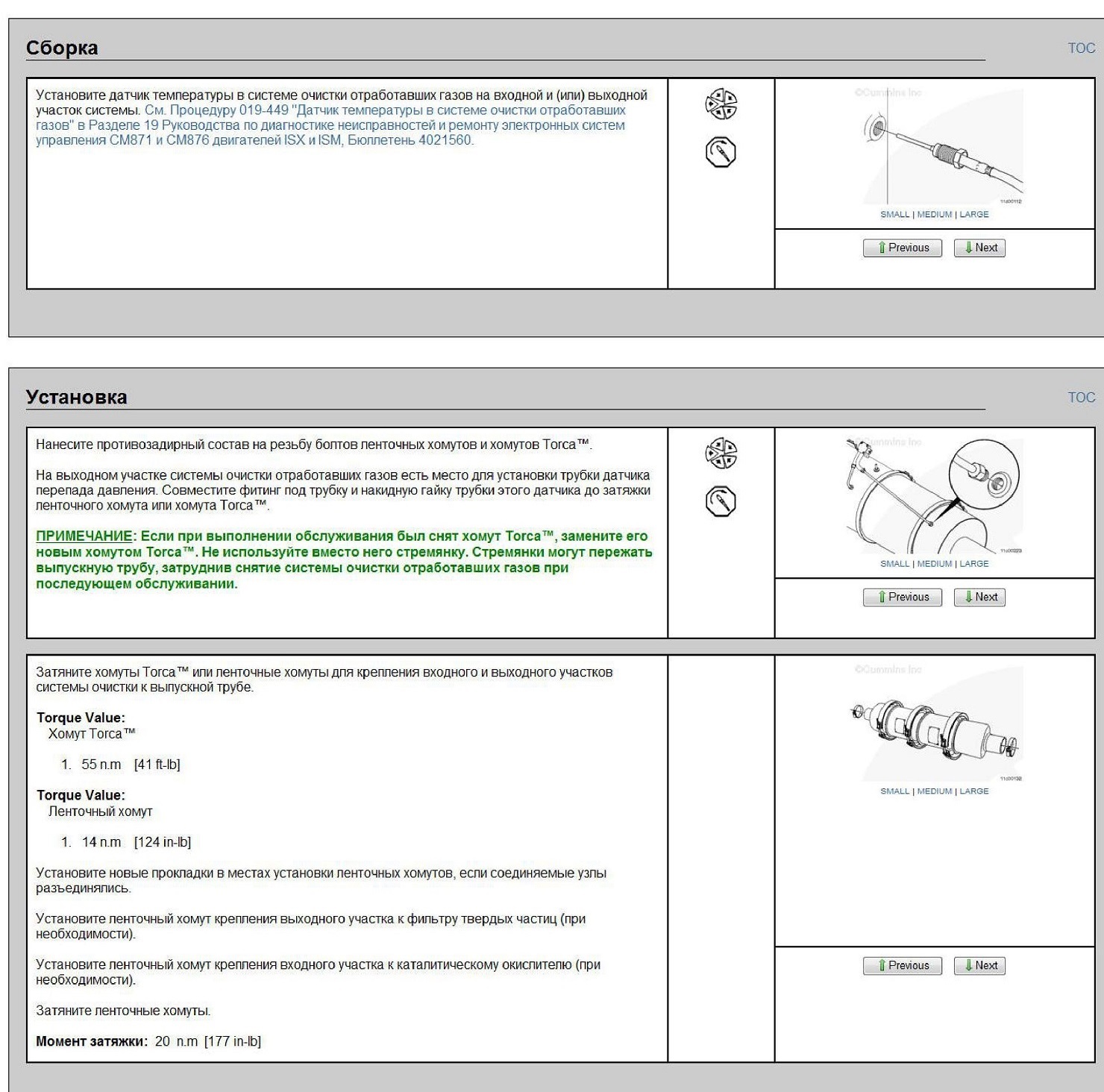

Установка

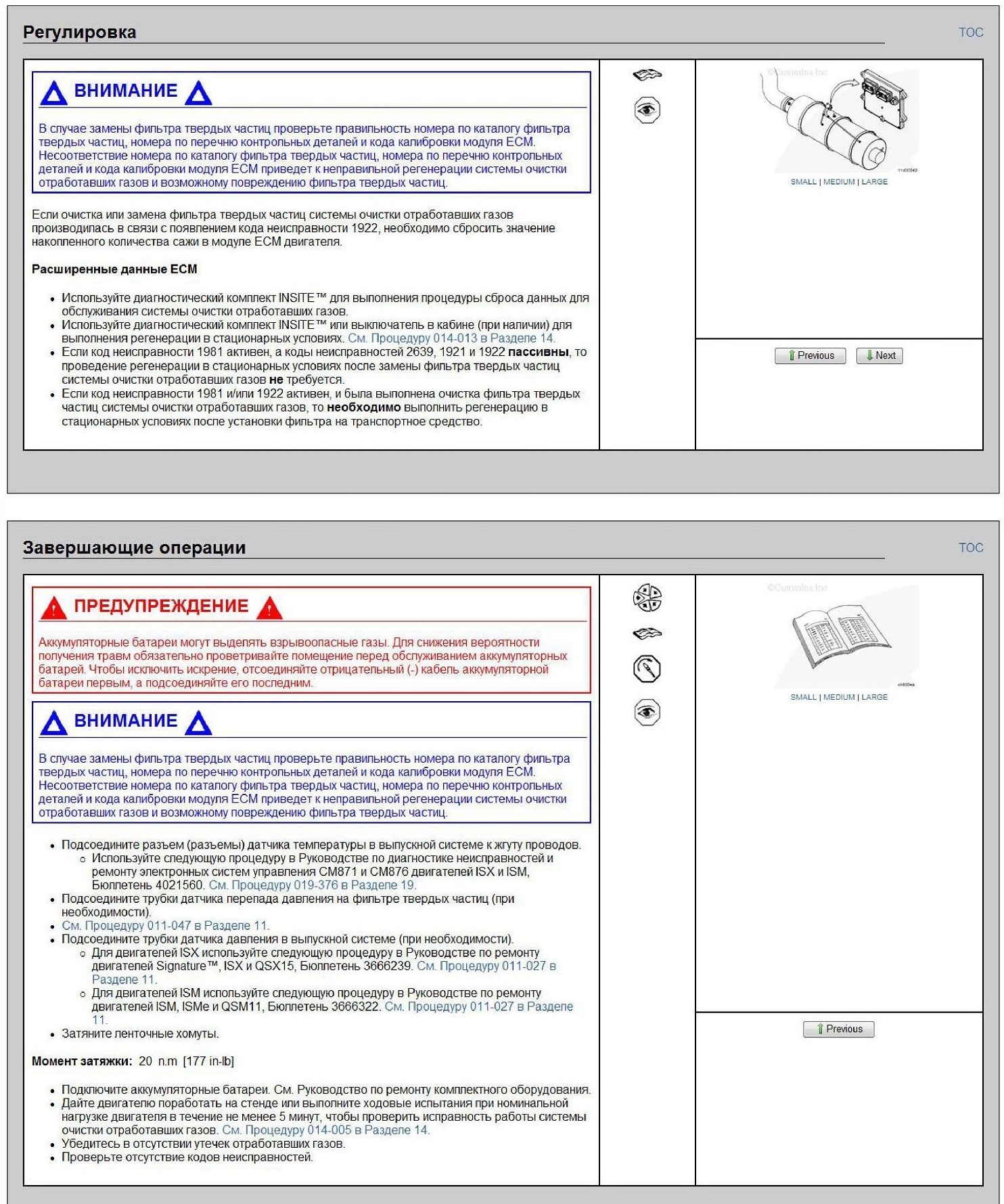

Регулировка

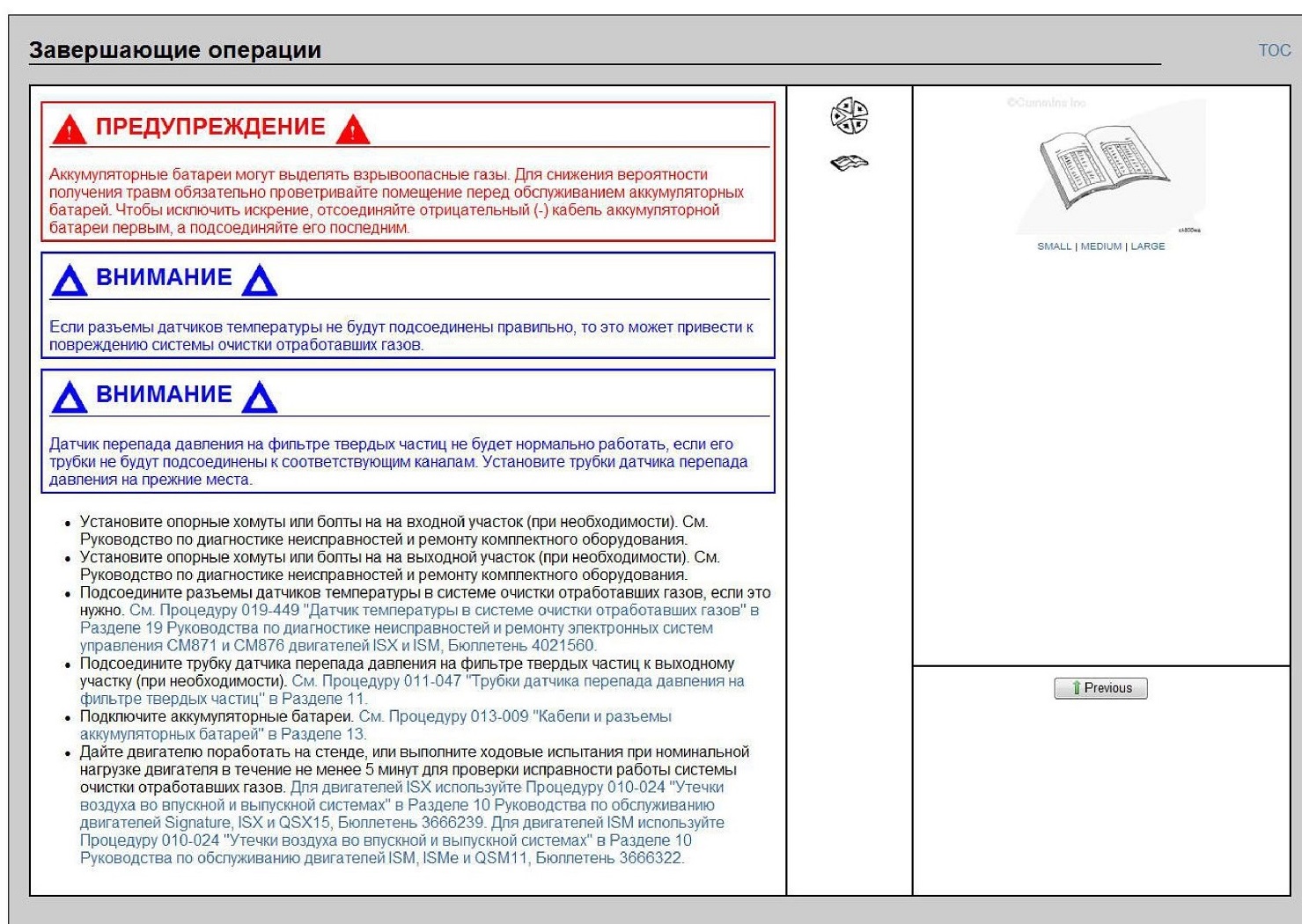

Завершающие операции

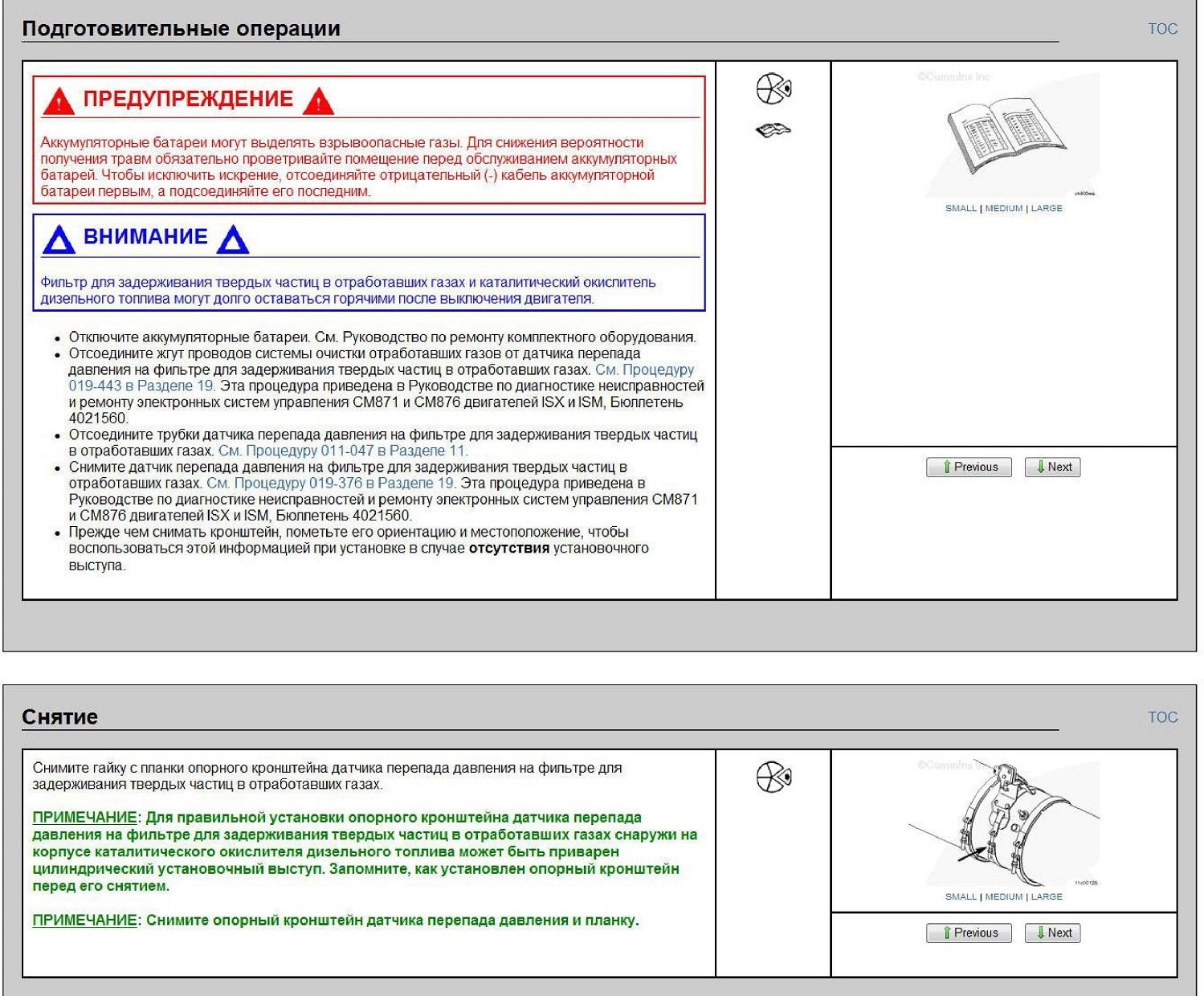

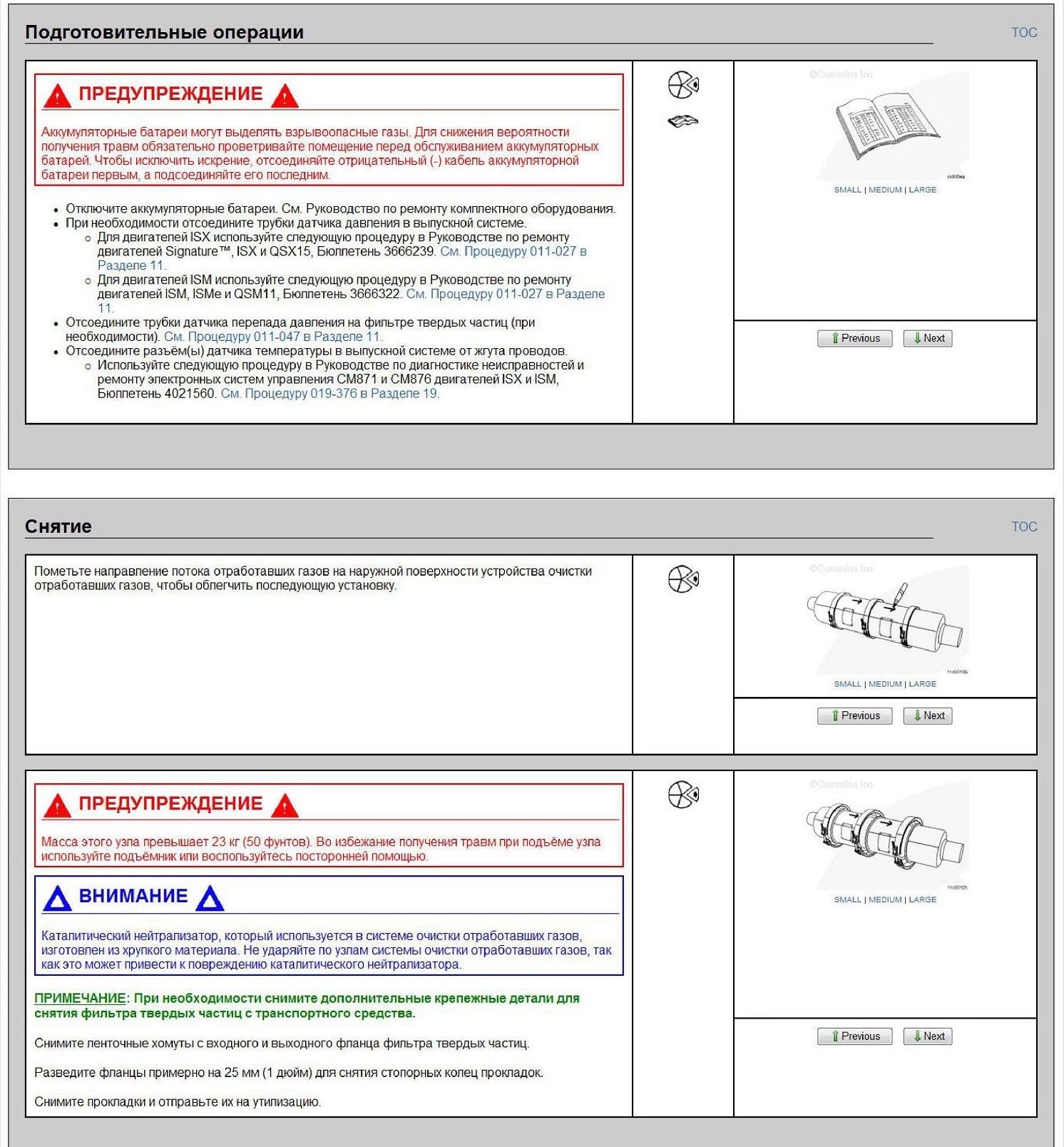

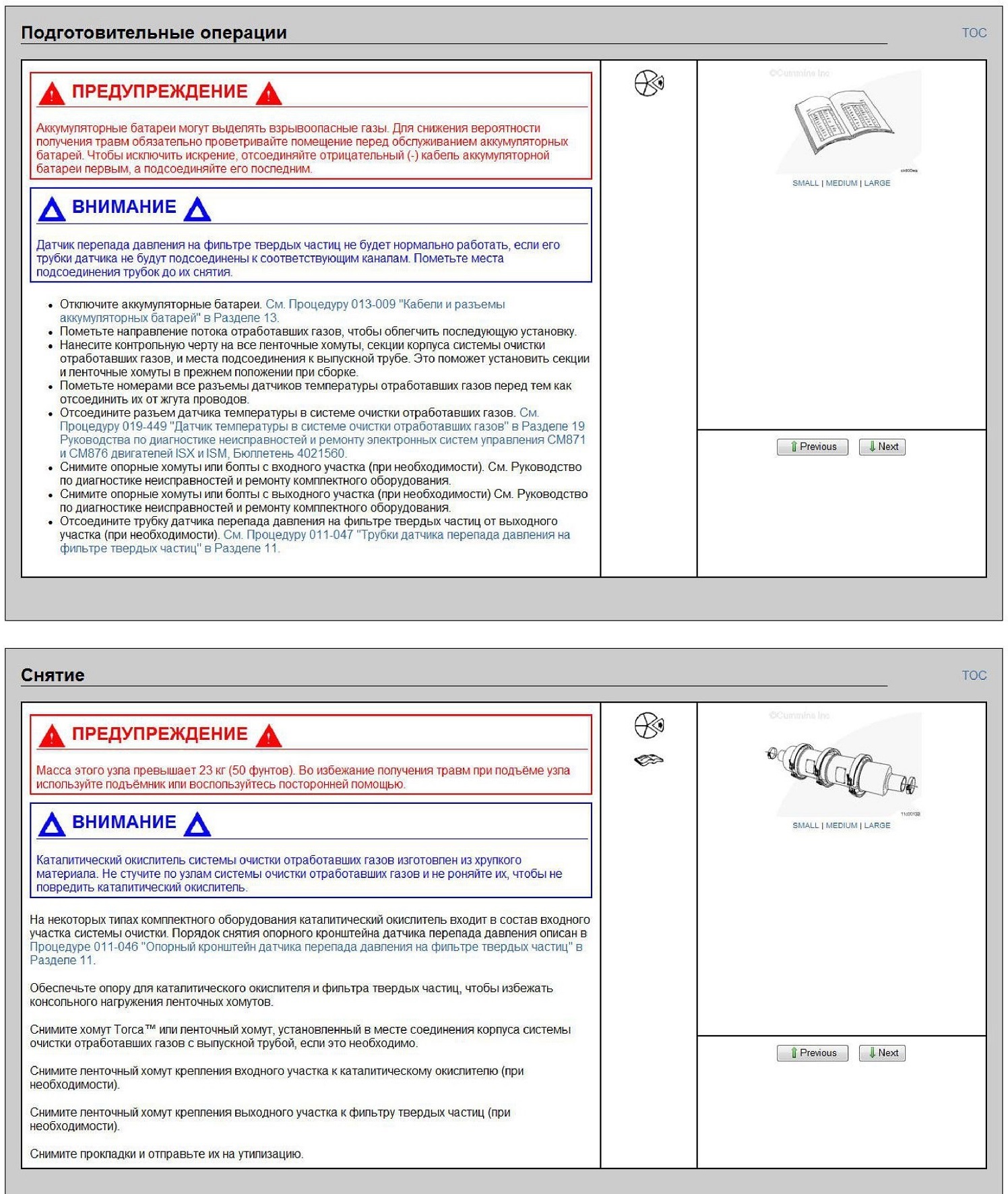

Подготовительные операции

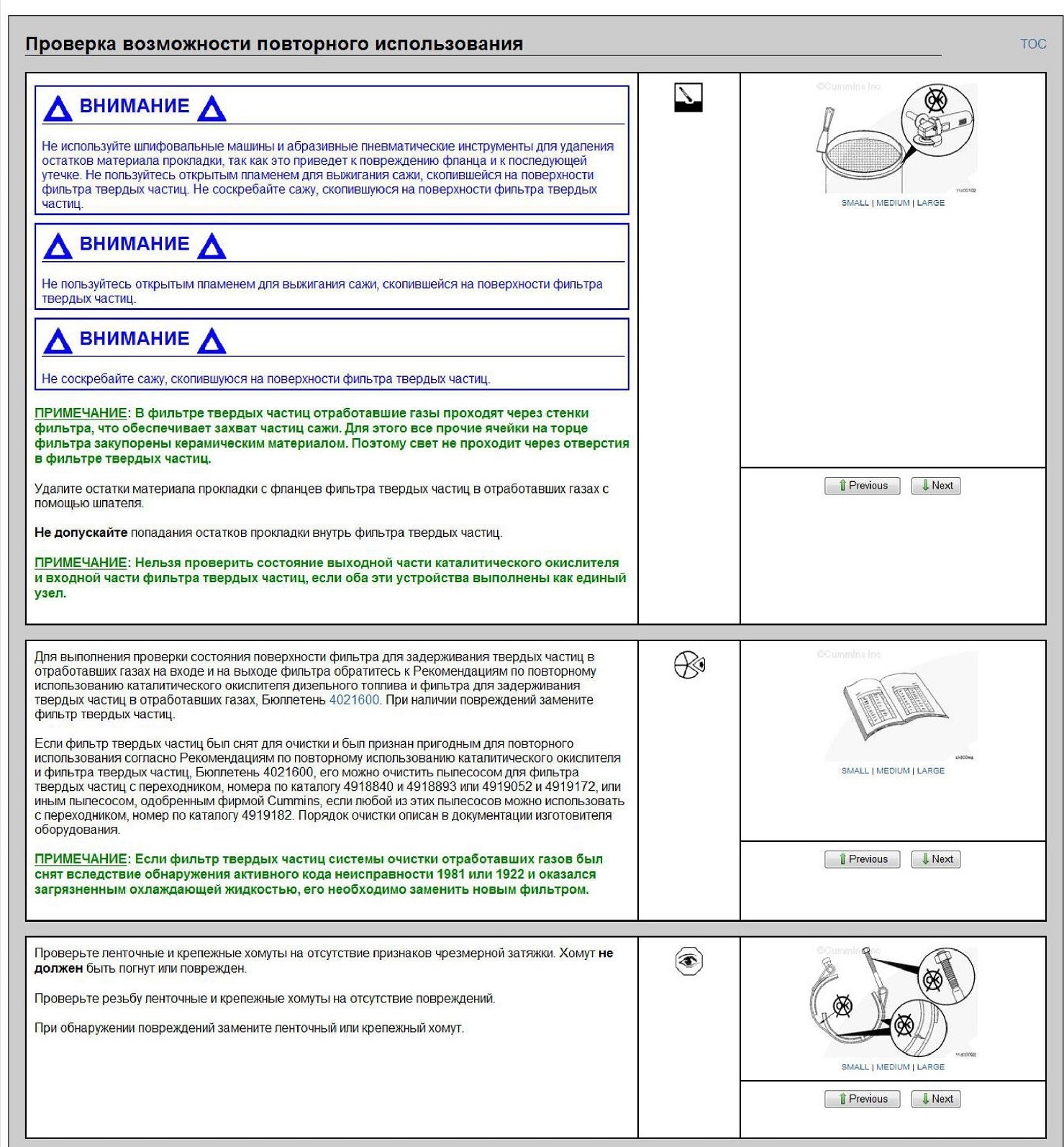

Проверка возможности повторного использования

Проверка при обслуживании

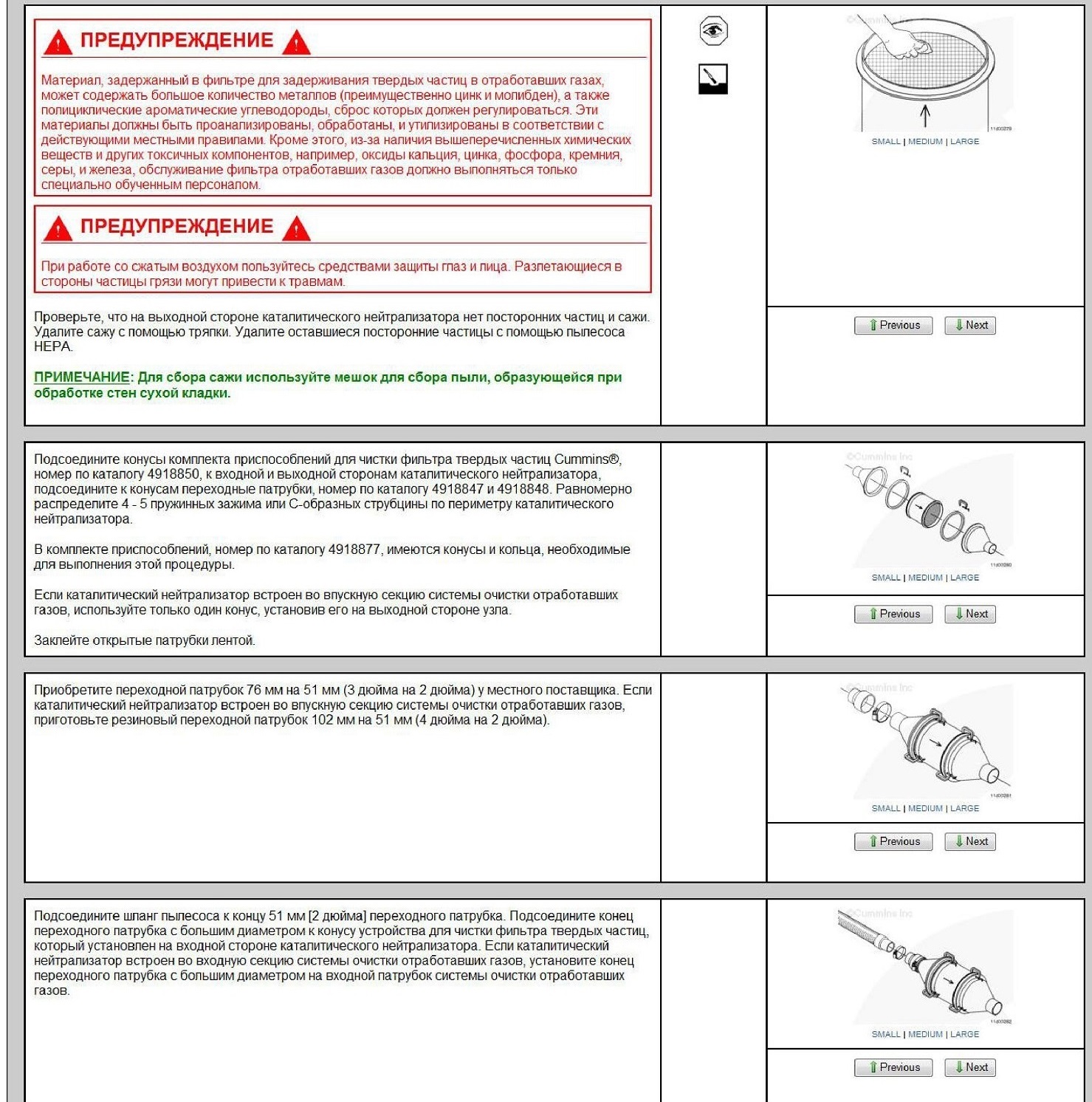

Если фильтр твердых частиц системы очистки отработавших газов снимается в связи с истечением интервала очистки от золы или сажи, то фильтр должен быть снят и очищен с помощью устройства для очистки фильтра, утвержденного фирмой Cummins. Сведения относительно деталей и работы устройств для очистки фильтра, утвержденных фирмой Cummins, см. в Инструкции по использованию инструментов для обслуживания. Бюллетень 3400284 и 3400253. Для фильтра твердых частиц системы очистки отработавших газов не следует применять обычные методы очистки.

Поскольку бывает трудно определить степень засорения фильтра твердых частиц золой или сажей, необходимо очищать фильтр твердых частиц перед выполнением стационарной регенерации во избежание повреждения какой-либо системы. Порядок выполнения регенерации в стационарных условиях описан в следующей процедуре. См Процедуру 014-013 в Разделе 14

При выполнении процедуры очистки от золы и (или) сажи:

• Удаляются излишки сажи, что позволяет выполнить стационарную регенерацию без повреждения фильтра твердых частиц системы очистки отработавших газов

• После появления кодов неисправностей 1981 и/или 1922 допускается дальнейшее использование фильтра твердых частиц системы очистки отработавших газов.

• Удаляются излишки золы и улучшается периодичность регенерации.

При выполнении стационарной регенерации после очистки фильтра твердых частиц системы очистки отработавших газов от золы и (или) сажи:

• Из системы удаляются остатки сажи, которые не были удалены в ходе процедуры очистки

• Проверяется эффективность каталитического нейтрализатора

• Проверяется работоспособность системы очистки отработавших газов.

ПРИМЕЧАНИЕ: Сажа забивает фильтр устройства для очистки быстрее, чем зола. Очистка фильтра твердых частиц от сажи с помощью устройств для очистки, утвержденных фирмой Cummins, может привести к сокращению интервала технического обслуживания фильтра устройства для очистки.

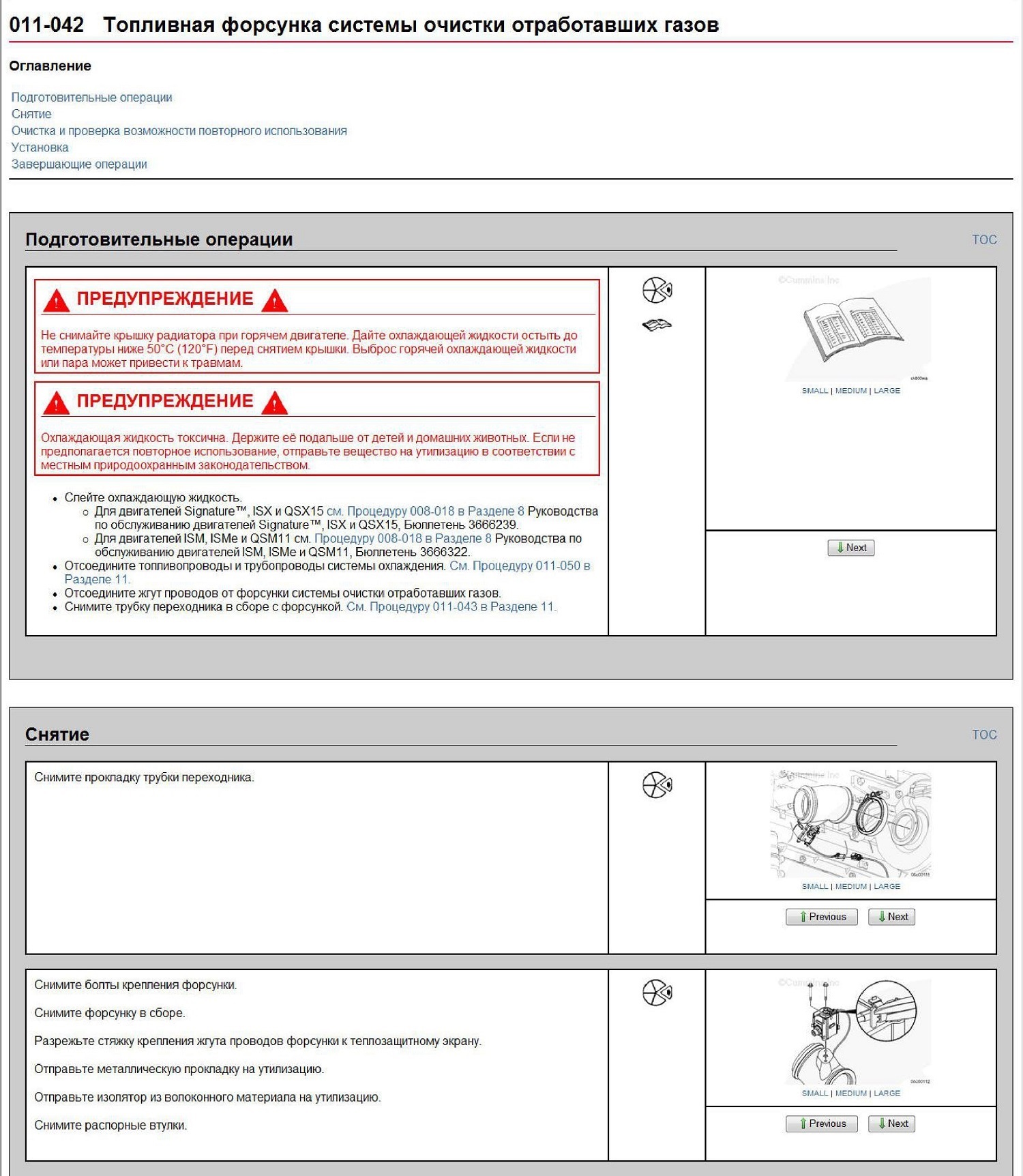

011-042 Топливная форсунка системы очистки отработавших газов

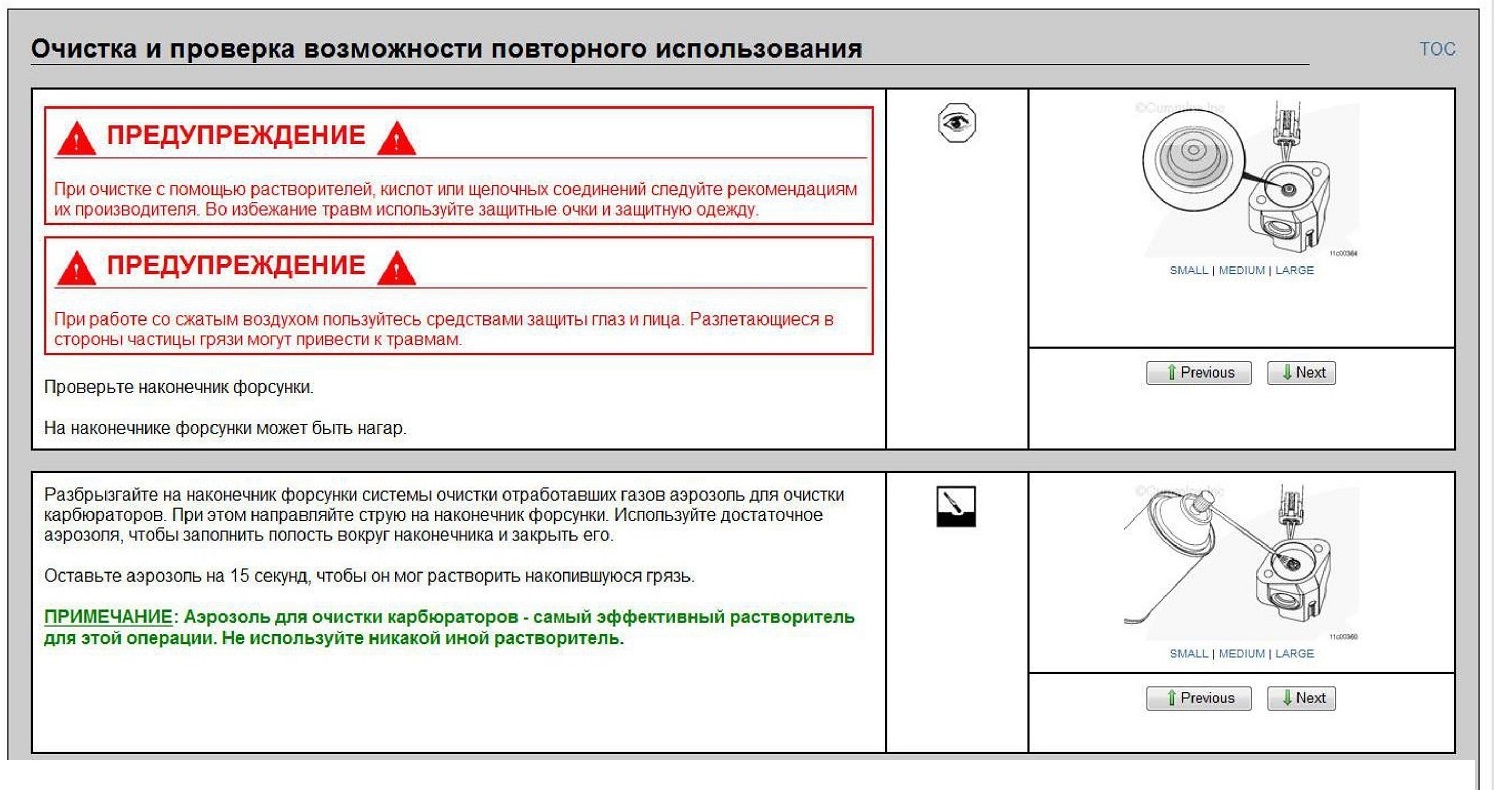

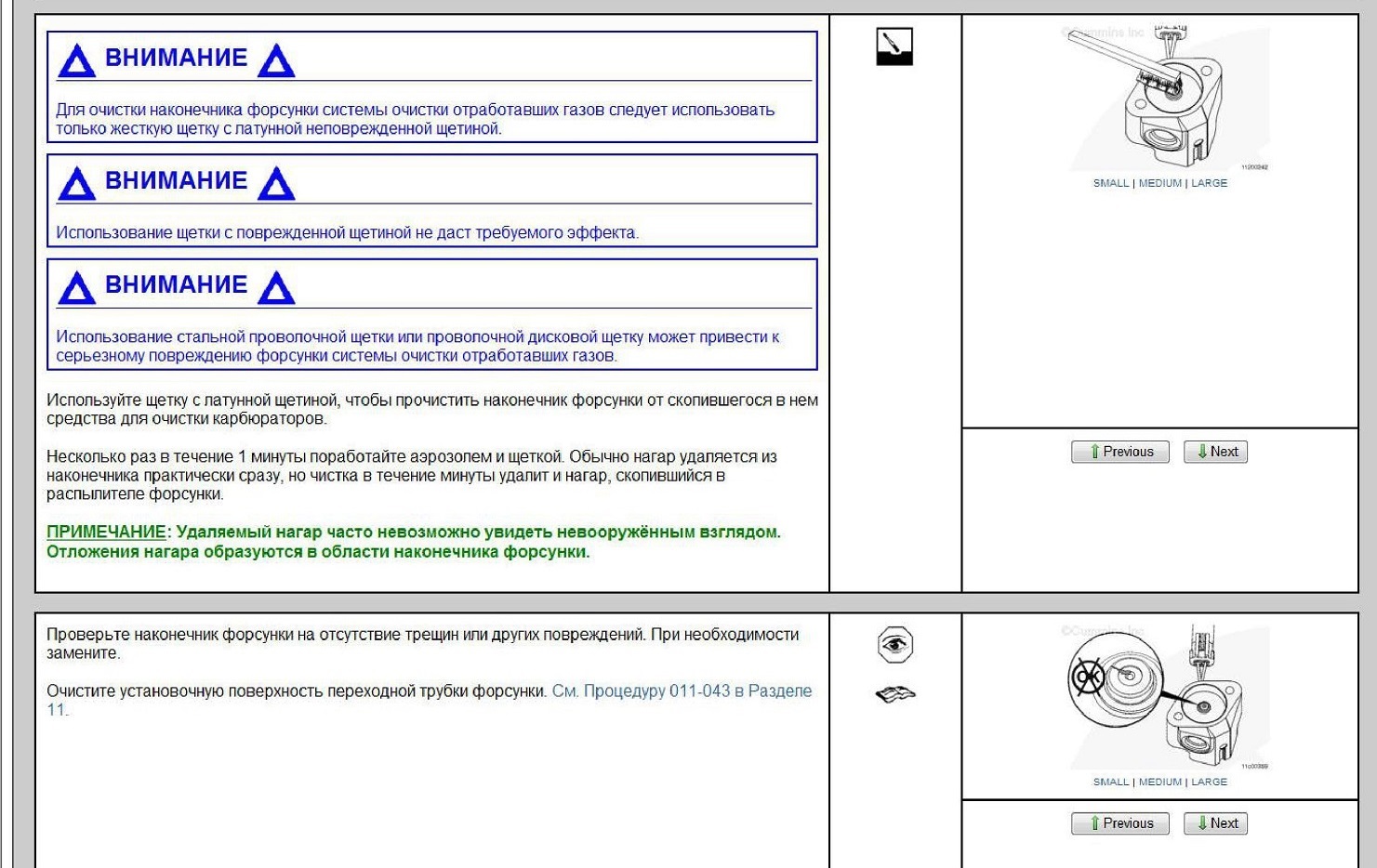

Очистка и проверка возможности повторного использования

011-043 Трубный переходник системы очистки отработавших газов

Оглавление

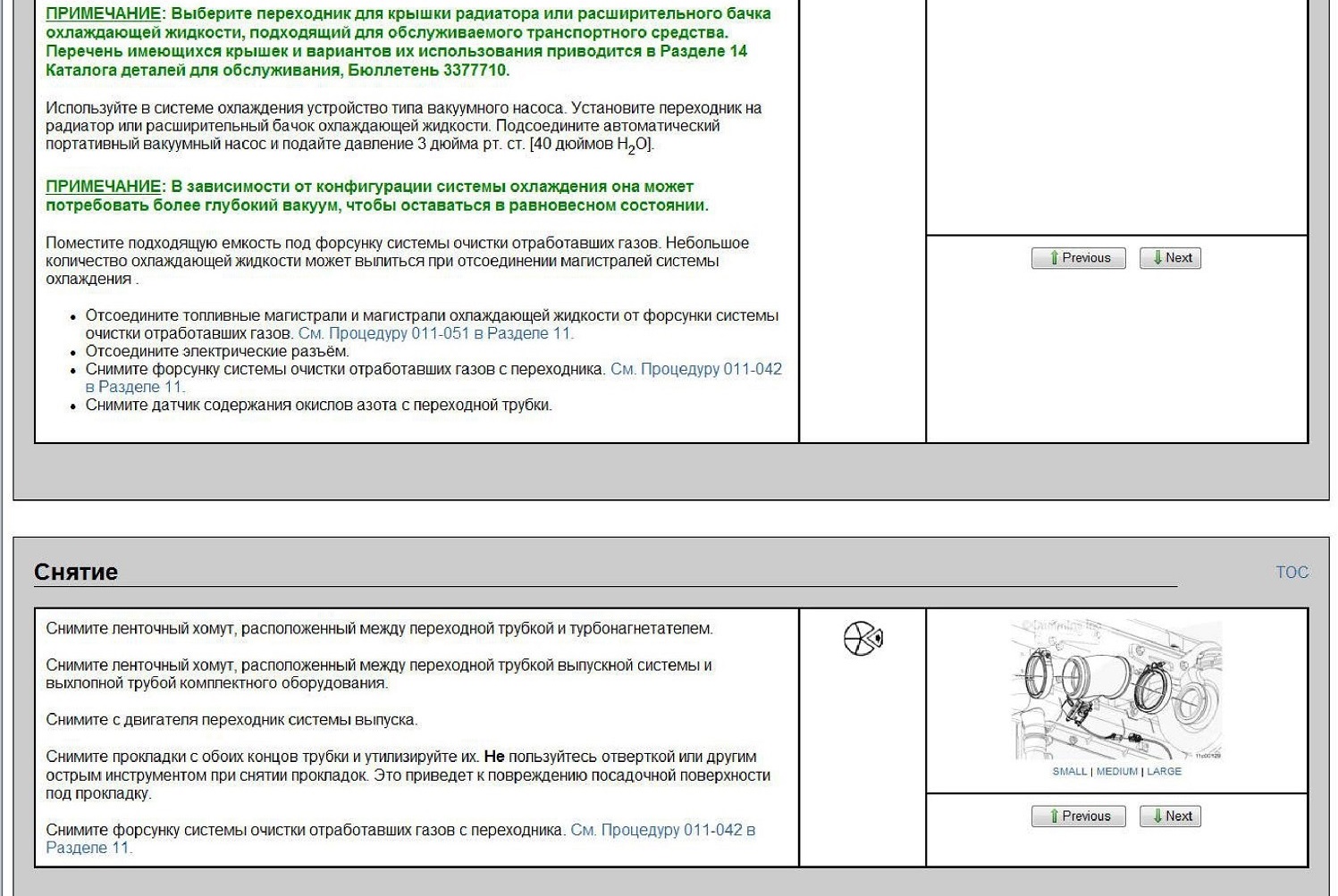

Подготовительные операции Снятие

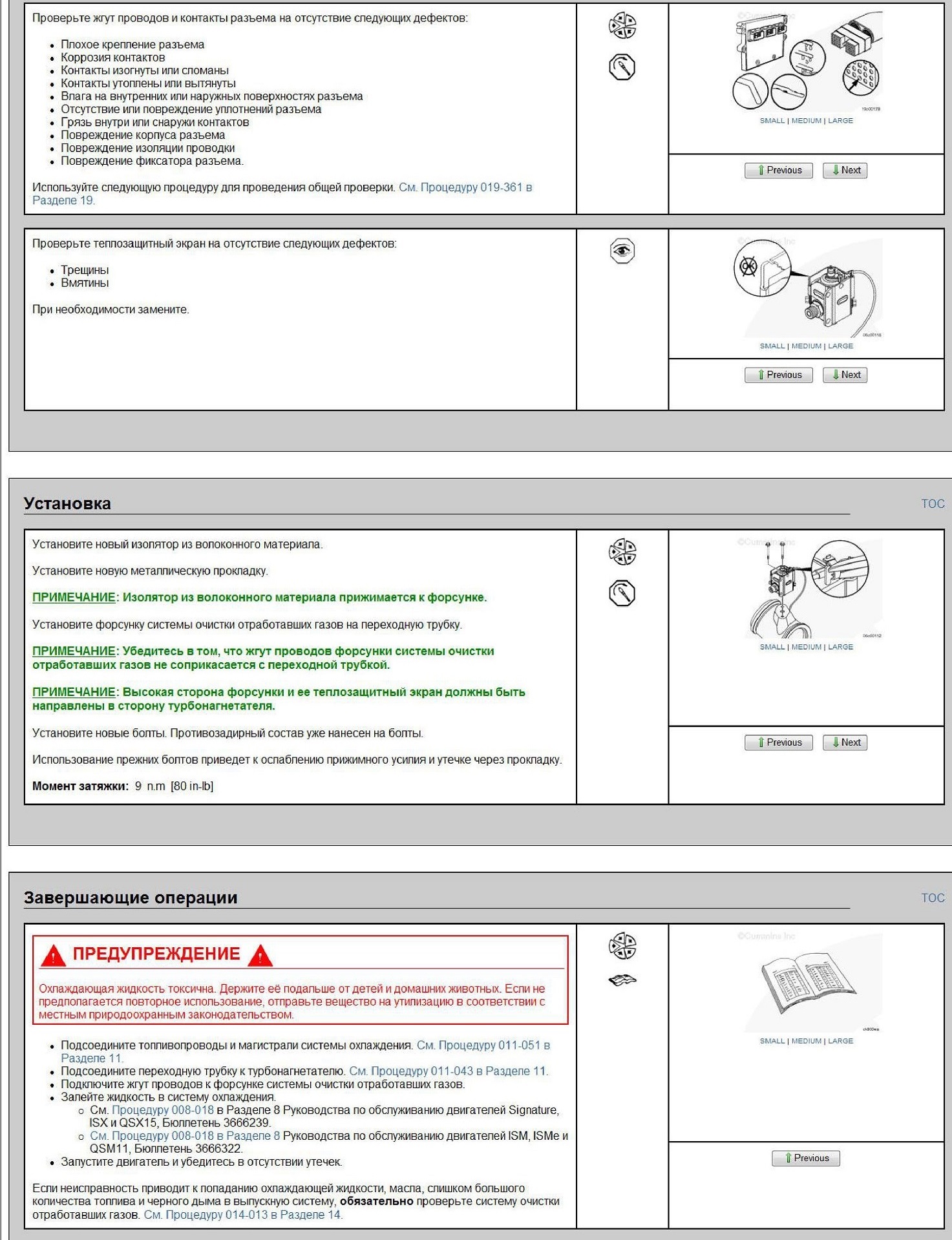

Очистка и проверка возможности повторного использования Установка

Завершающие операции
Подготовительные операции

Не снимайте крышку радиатора при горячем двигателе Дайте охлаждающей жидкости остыть до температуры ниже 50°С (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.
А ПРЕДУПРЕЖДЕНИЕ А
Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если она не предназначена для повторного использования, отправьте ее на утилизацию в соответствии с местным природоохранным законодательством.
Слейте жидкость из системы охлаждения.

с Для двигателей Signature™, ISX и QSX15 см. Процедуру 008-018 в Разделе 8 Руководства по обслуживанию двигателей Signature™, ISX и QSX15, Бюллетень 3666239. с Для двигателей ISM, ISMe и QSM11 см. Процедуру 008-018 в Разделе 8 Руководства по обслуживанию двигателей ISM, ISMe и QSM11, Бюллетень 3666322.

Отсоедините топливные магистрали и магистрали охлаждающей жидкости от форсунки системы очистки отработавших газов. См. Процедуру 011-051 в Разделе 11 Отсоедините электрические разъём.
A ПРЕДУПРЕЖДЕНИЕ A
He снимайте крышку радиатора при горячем двигателе. Дайте охлаждающей жидкости остыть до температуры ниже 50°С (120°F) перед снятием крышки. Выброс горячей охлаждающей жидкости или пара может привести к травмам.
А ПРЕДУПРЕЖДЕНИЕ А
Охлаждающая жидкость токсична. Держите её подальше от детей и домашних животных. Если она не предназначена для повторного использования, отправьте ее на утилизацию в соответствии с местным природоохранным законодательством.

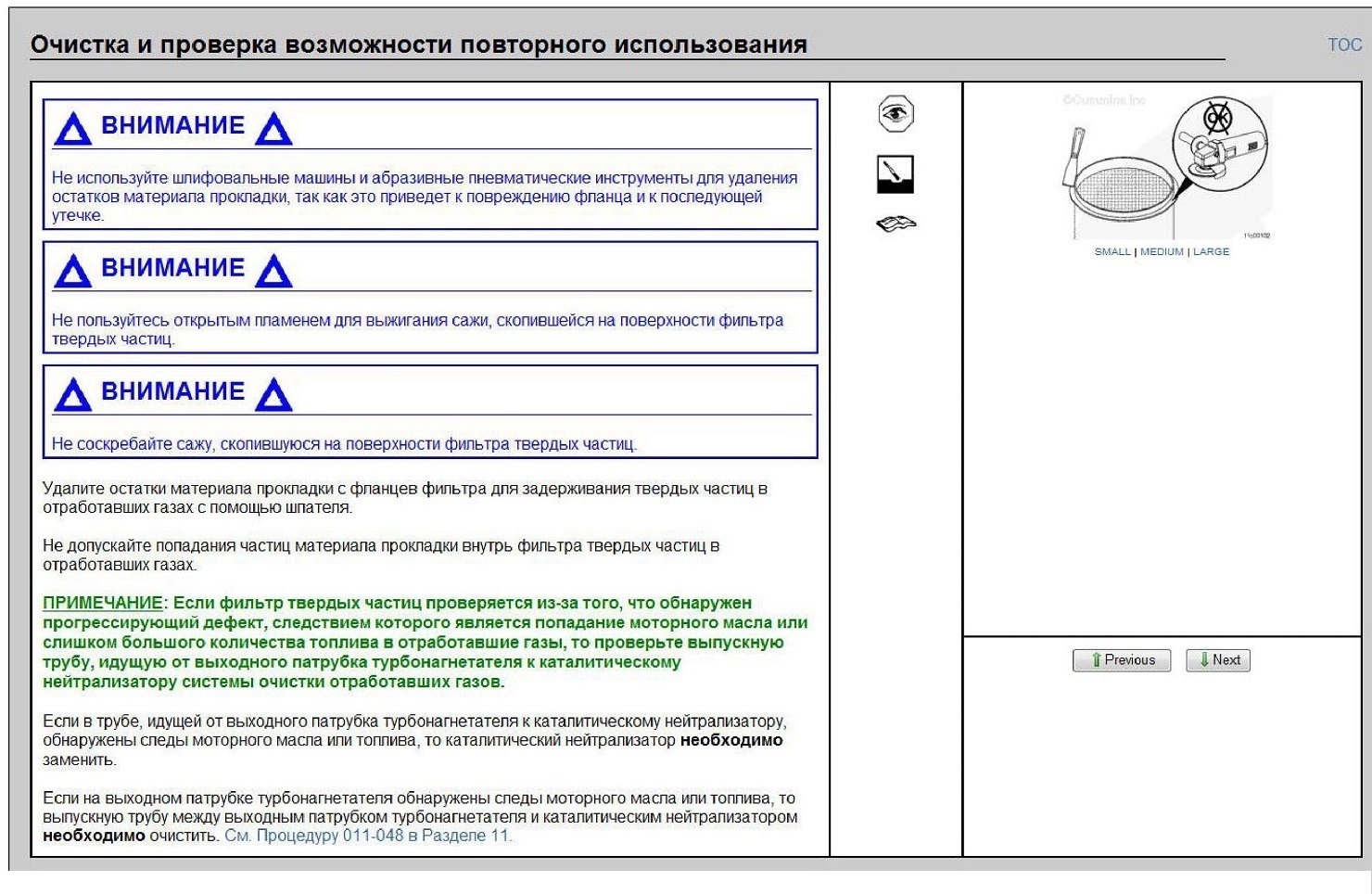

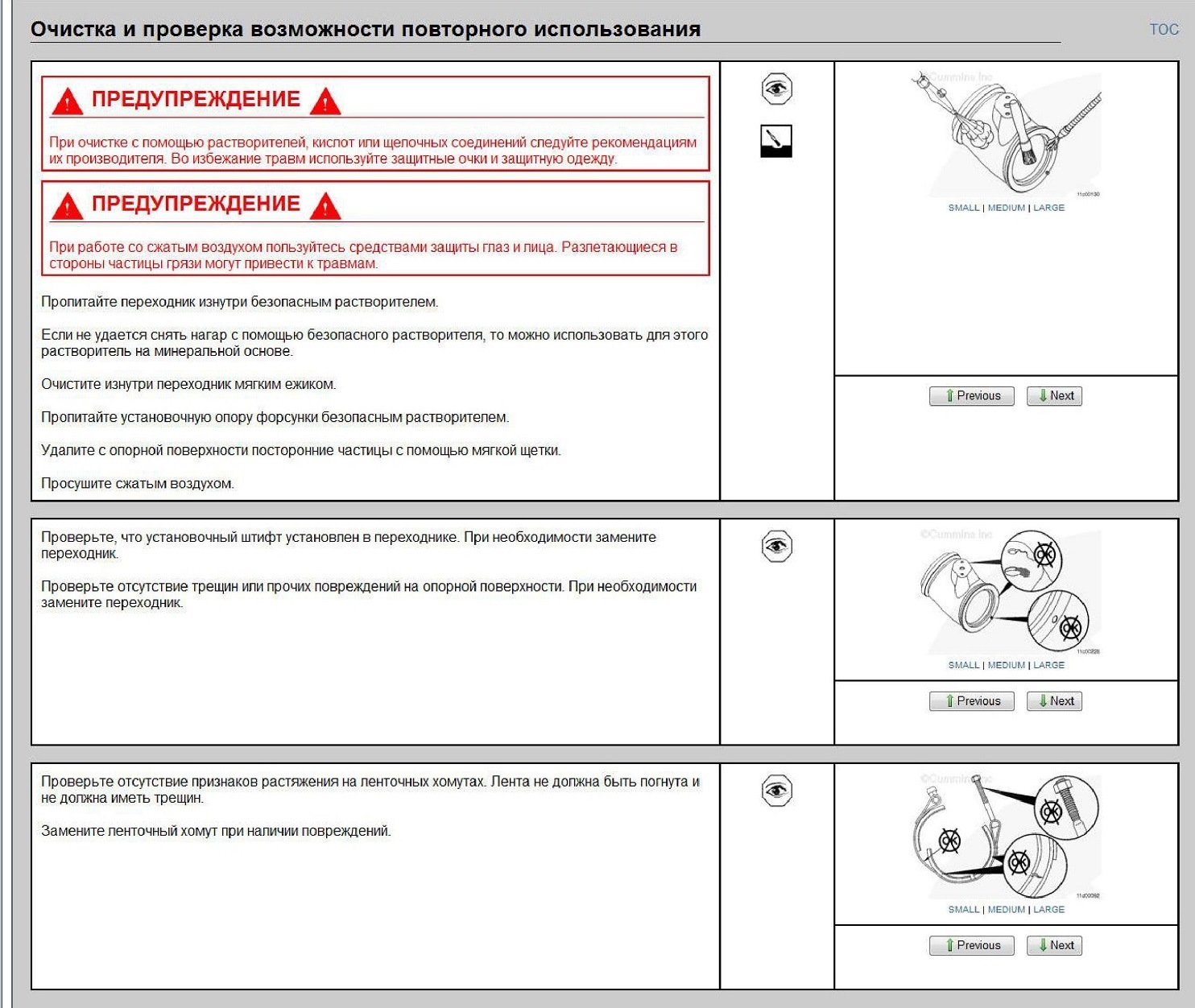

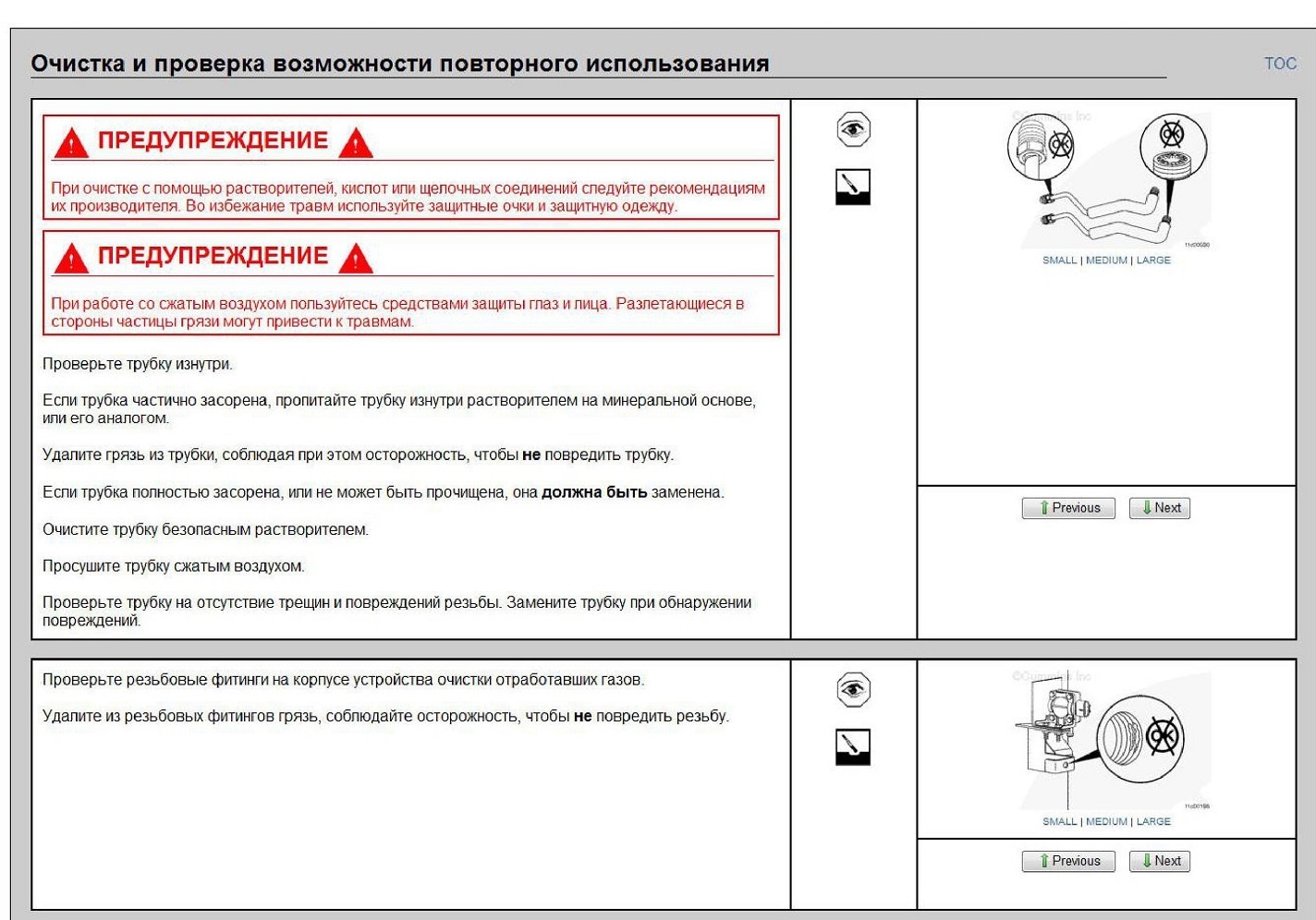

Очистка и проверка возможности повторного использования
