Shacman SX3258DT384 (F3000). Parts Catalog - page 7

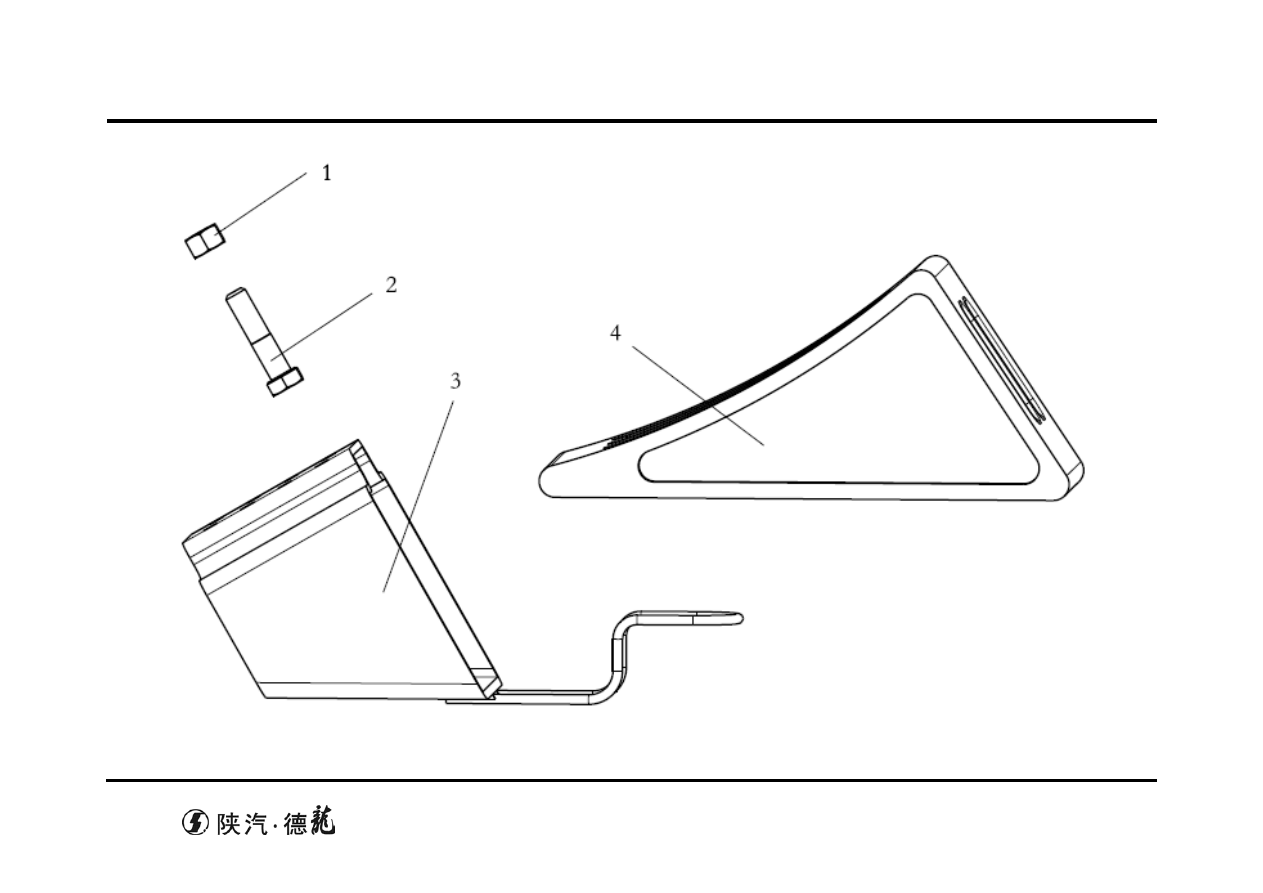

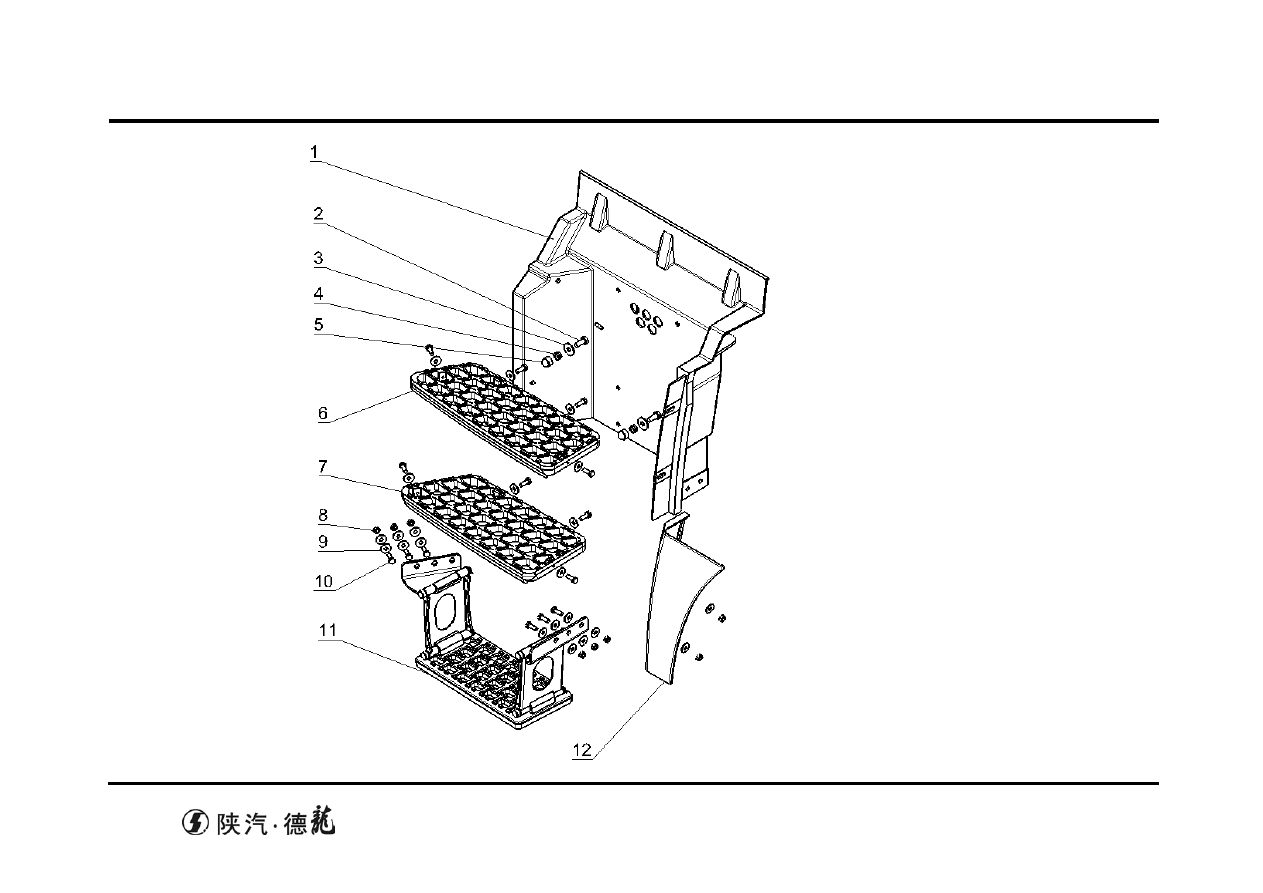

左踏板支架

LEFT FOOT PANEL BRACKET

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18

DZ13241240160
Q341B14T13F2
Q151B1465TF2
Q340B08
Q150B0820
81.41890.0044
DZ13241240433
88.96002.0027
190003888730
Q40210
Q150B1025
DZ13241240170
Q33206
DZ1642240023
Q150B0612
Q40106
Q151B1440TF2
Q151B1430TF2

左前踏板支架总成

型六角螺母

六角头螺栓

细牙

型六角螺母

六角头螺栓

支座

支撑板

盖

SW17

六角自锁薄螺母

DIN985 8ZN

大垫圈

六角头螺栓

左后踏板支架总成

型全金属六角锁紧螺母

左后盖板

六角头螺拴

平垫圈

六角头螺栓

细牙

六角头螺栓

细牙

Bracket assembly left front
Hexagon nut
Hex bolt
Hexagon nut
Hex bolt
Support

Support plate

Cap
Hexagon nut
Washer
Hex bolt
Bracket assembly right front
Hexagon nut
Cover plate left rear
Hex bolt
Washer
Hex bolt
Hex bolt

1
4
2
2
2
1
1
2
2
2
2
1
1
1
2
2
2
2

- 193

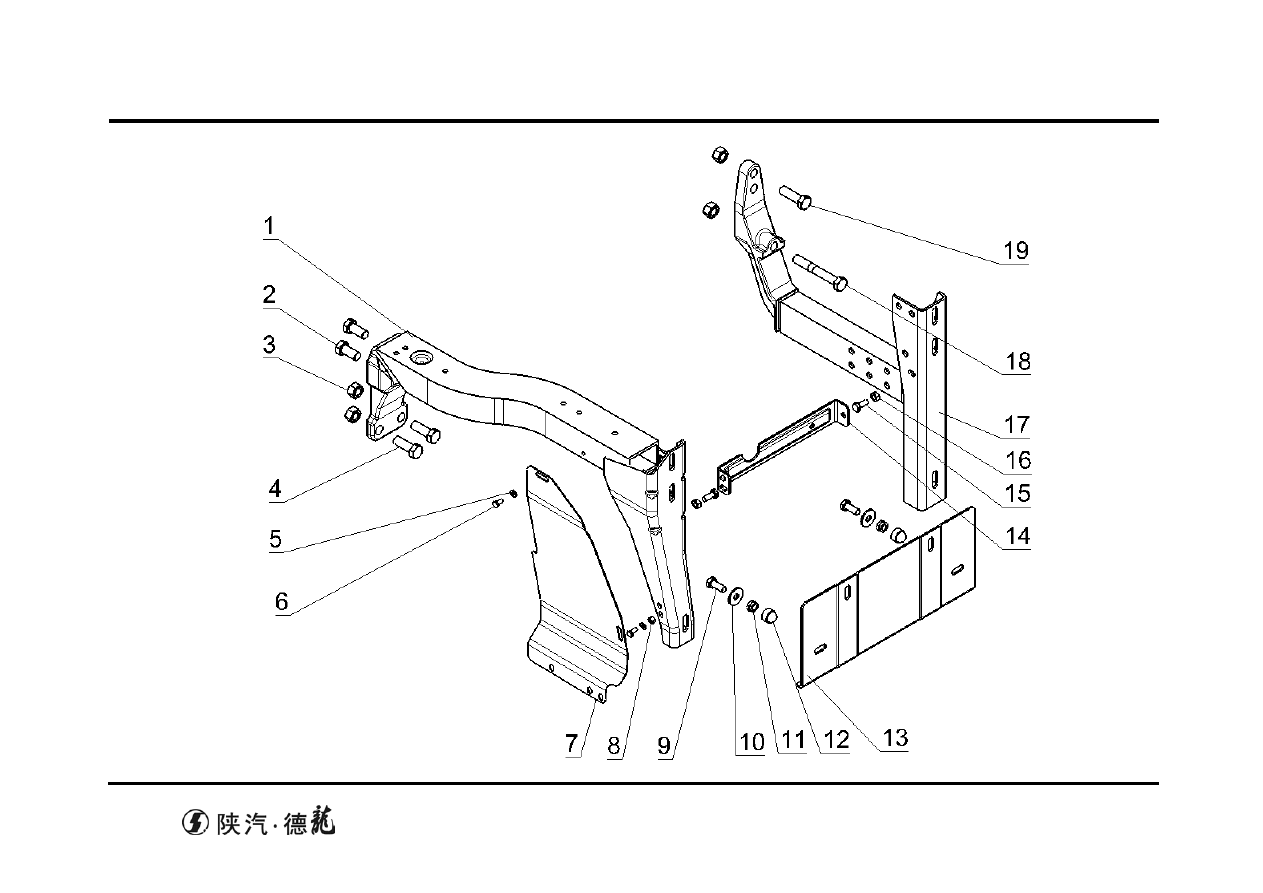

右踏板支架

RIGHT FOOT PANEL BRACKET

- 194

右踏板支架

RIGHT FOOT PANEL BRACKET

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19

DZ13241240190
Q151B1430TF2
Q341B14T13F2
Q151B1440TF2
Q40106
Q150B0612
DZ1642240024
Q33206
Q150B1025
Q40210
190003888730
88.96002.0027
DZ13241240433
81.41890.0044
Q150B0820
Q340B08
DZ13241240370
Q151B1495TF2
Q151B1445TF2

右后踏板支架总成

六角头螺栓

细牙

型六角螺母

六角头螺栓

细牙

平垫圈

六角头螺拴

右后盖板

型全金属六角锁紧螺母

六角头螺栓

大垫圈

六角自锁薄螺母

DIN985 8ZN

盖

SW17

支撑板

支座

六角头螺栓

型六角螺母

右前踏板支架总成

六角头螺栓

细牙

六角头螺栓

细牙

Bracket assembly right rear
Hex bolt
Hexagon nut
Hex bolt
Washer
Hex bolt
Cover plate right rear
Hexagon nut
Hex bolt
Washer
Hexagon nut
Cap

Support plate

Support
Hex bolt
Hex lock nut
Bracket assembly right front
Hex bolt
Hex bolt

1
2
4
2
2
2
1
1
2
2
2
2
1
1
2
2
1
1
1

- 195

左门台阶

LEFT DOOR STEP

- 196

左门台阶

LEFT DOOR STEP

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

1
2
3
4
5
6
7
8
9

10
11
12

DZ13241240425
Q150B1025
Q40210
190003888730
88.96002.0027
DZ13241240901
DZ13241240902
Q340B08
Q40208
Q150B0822Q
DZ13241240930
DZ13241241427

左门台阶

六角头螺栓

大垫圈

六角自锁薄螺母

DIN985 8ZN

盖

SW17

铸铝上台阶

铸铝中台阶

型六角螺母

大垫圈

六角头螺栓

铸铝铰链式左下台阶总成

左上装饰板

(PP)

Step left
Hex bolt
Washer
Hexagon nut
Cap
Step left upper
Step center
Hexagon nut
Washer
Hex bolt

Step left lower

Trim assembly left upper

1
2
2
2
2
1
1

10
26
16

1
1

- 197

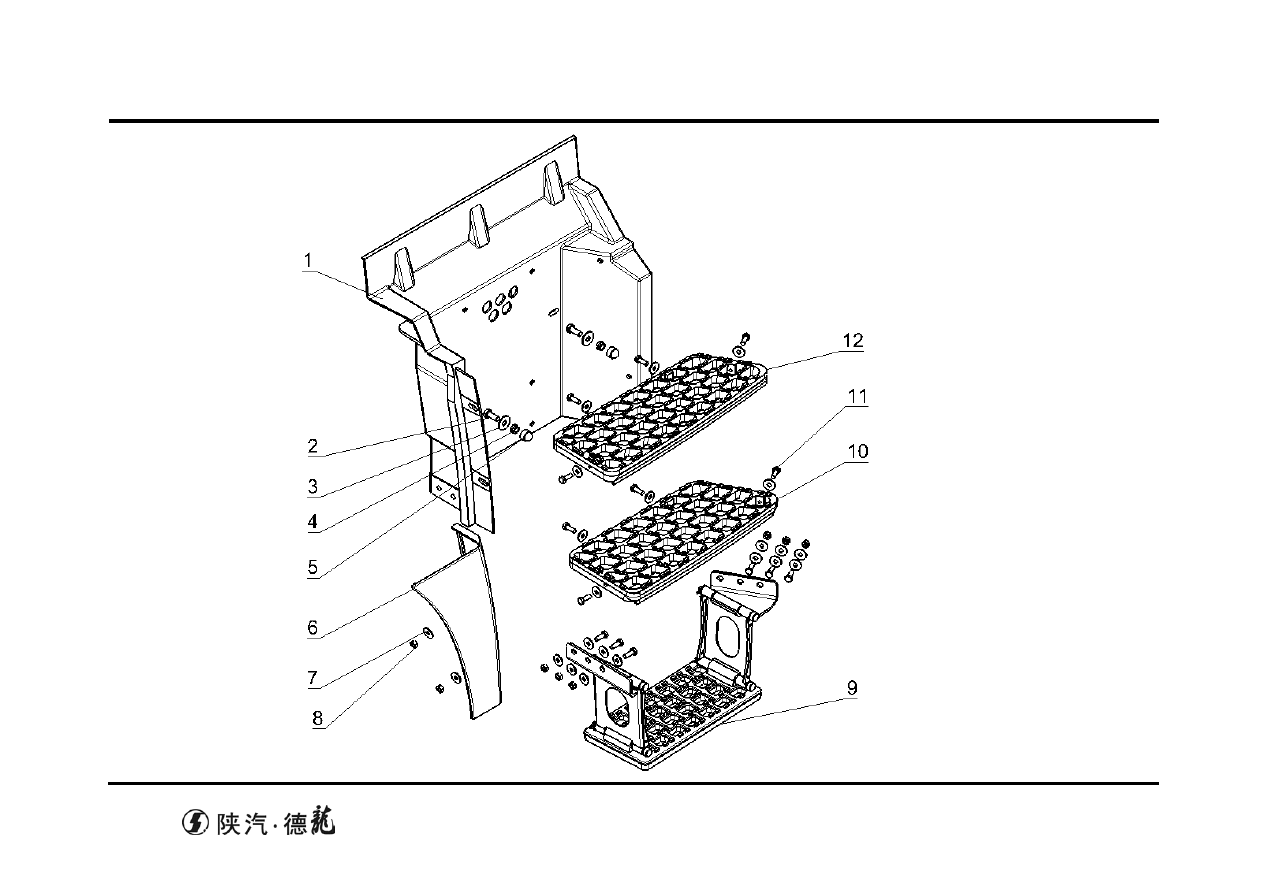

右门台阶

RIGHT DOOR STEP

- 198

右门台阶

RIGHT DOOR STEP

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

1
2
3
4
5
6
7
8
9

10
11
12

DZ13241240426
Q150B1025
Q40210
190003888730
88.96002.0027
DZ13241241428
Q40208
Q340B08
DZ13241240940
DZ13241240902
Q150B0822Q
DZ13241240901

右门台阶

六角头螺栓

大垫圈

六角自锁薄螺母

DIN985 8ZN

盖

SW17

右上装饰板

(PP)

大垫圈

型六角螺母

铸铝铰链式右下台阶总成

铸铝中台阶

六角头螺栓

铸铝上台阶

Step right

Hex bolt

Washer

Hex lock nut

Cap

Trim assembly right upper

Washer

Hexagon nut

Trim assembly right lower

Step center

Hex bolt

Step upper

1
2
2
2
2
1

26
10

1
1

- 199

保险杠

Bumper

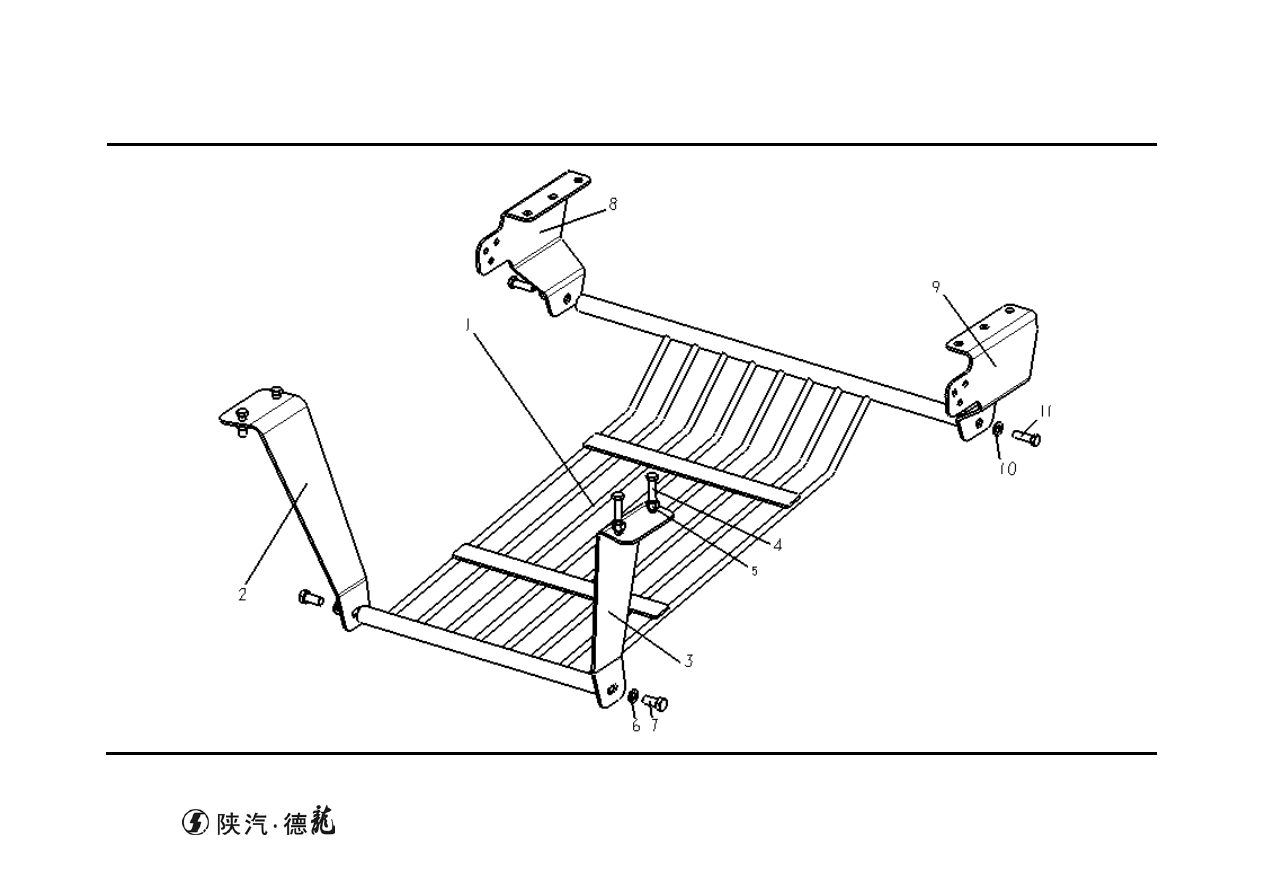

油底壳保护栅系统（

850

车架）

the fender

system

of oil pan

- 200

油底壳保护栅系统（

850

车架）

the fender

system

of oil pan

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

1
2
3
4
5
6
7
8
9

DZ93259930330
DZ93259930313
DZ93259930314
Q150B1240
Q33212
Q40112
Q151B1235
SZ899000702
SZ899000703

散热器及油底壳保护栅总成
吊板（左件）

吊板（右件）

六角头螺栓

型全金属六角锁紧螺母

平垫圈

六角头螺栓

细牙

左支架

右支架

the fender assembly of oil pan
hanger plate (left)
hanger plate (right)
Hex screw
Hex nut
Washer
Hex screw

Left Bracket

Right Bracket

1
1
1
4
4
2
2
1
1

铁保险杠时用

- 201

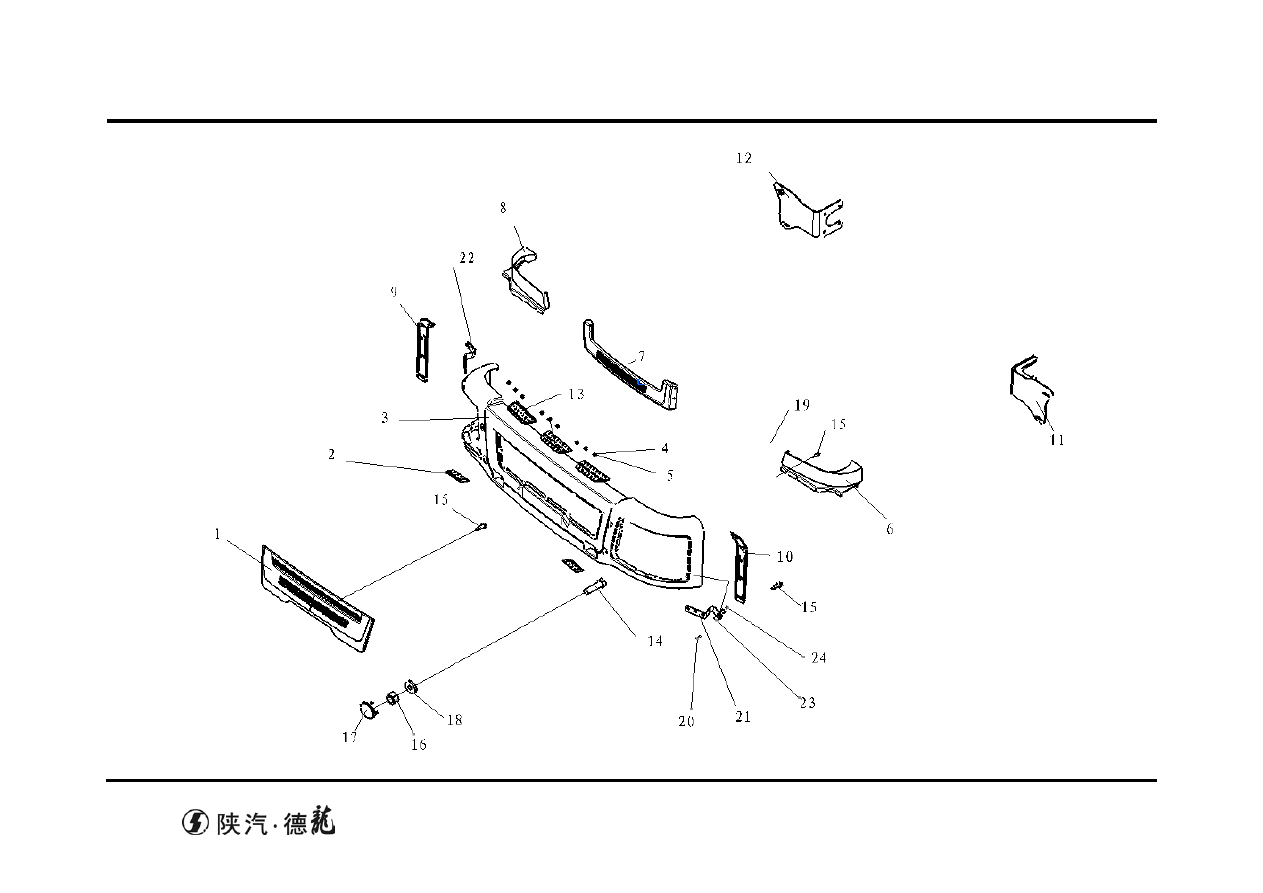

金属保险杠及联接支架

BUMPER AND FRONT BRACKET

- 202

保险杠及联接支架

BUMPER AND FRONT BRACKET

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

DZ93189930

DZ93259932162

DZ93259932159

Q40106

Q4400612

DZ93259932181

DZ93259932182

DZ93259932183

DZ93259932103

DZ93259932104

DZ95189620025

DZ95189620030

DZ93259932161

Q151B1240

81.90470.0618

190003888457

190003936012

DZ93189932104

81.90470.0618

Q150B1030

DZ93259932165

DZ93259932166

Q40110

Q33210

保险杠格栅

下防滑板

保险杠焊接总成

平垫圈

开口型扁圆头抽芯铆钉

左挡板

右挡板

中间挡板

转向灯固定板（左）

转向灯固定板（右）

保险杠固定座

(

左

)

保险杠固定座

(

右

)

上防滑板

六角头螺栓

自攻螺钉

自锁螺母

垫片

堵盖

自攻螺钉

六角头螺栓

保险杠左连接支架

保险杠右连接支架

平垫圈

型全金属六角锁紧螺母

Grid

Skidproof

board lower

Synthetic bumper assembly

Washer

Rivet

Trim left wide

Trim right wide

Trim center

Trim left

Trim right

Position base left

Position base right

Skidproof

board upper

Hex Screw

Grooved oval head screw

Head screw

Washer

Cover

Grooved oval head screw

Hex Screw

Jointbracket left

Jointbracket right

Washer

Hex lock nut

- 203

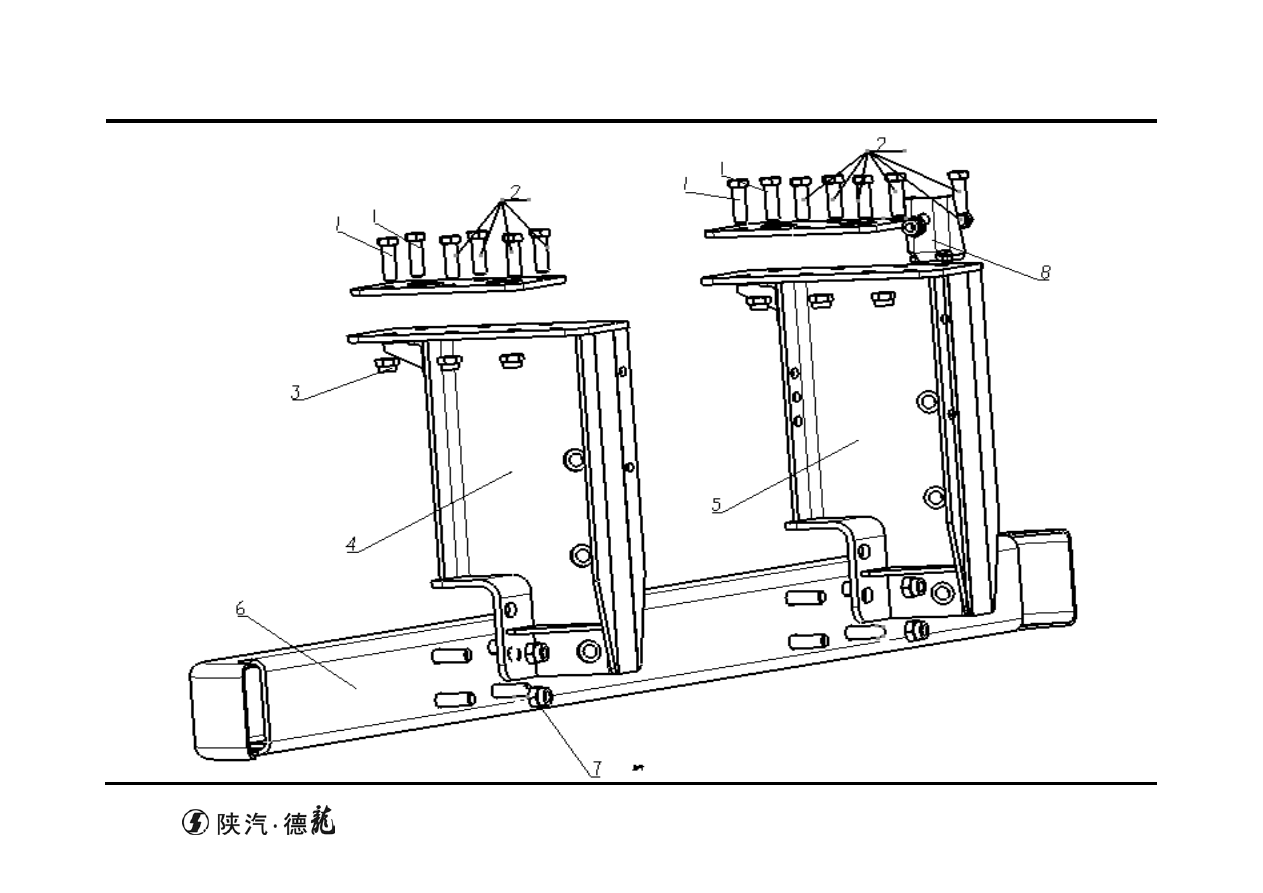

前防钻保护架

DEFENSIVE DRILL PROTECTION FRAME

- 204

前防钻保护架

DEFENSIVE DRILL PROTECTION FRAME

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

Q151B1460

Q151B1450

190003888458

DZ95259645020

DZ95259645030

DZ95259640035

190003888459

DZ95259640036

六角头螺栓

细牙

六角头螺栓

细牙

自锁螺母

左支架总成

右支架总成

横梁总成

自锁螺母

连接板

Hexagon headed bolt
Hexagon headed bolt
Lock nut
Left supporting assembly
Right supporting assembly
Beam assembly
Lock nut
Connecting plate

- 205

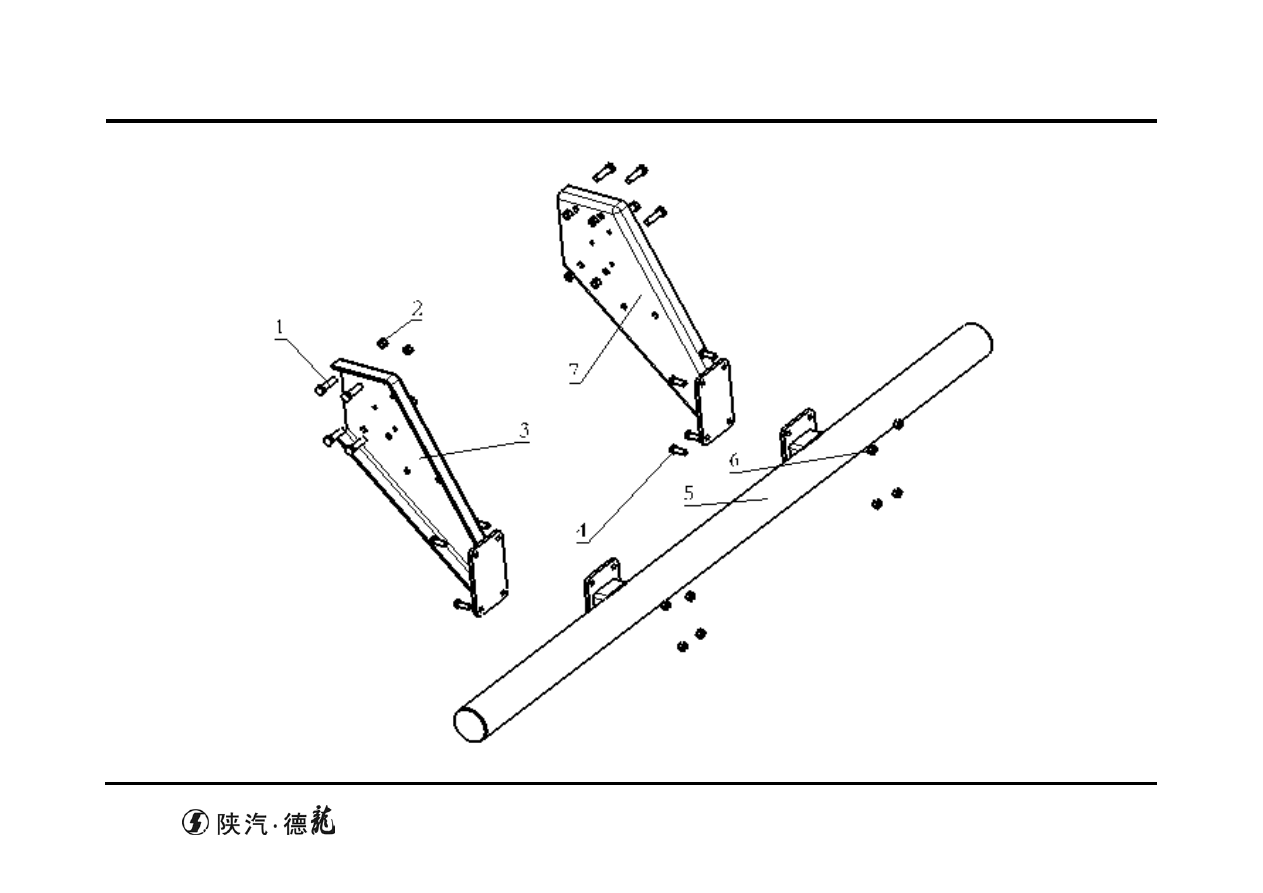

后防钻保护架

DEFENSIVE DRILL PROTECTION FRAME

- 206

后防钻保护架

DEFENSIVE DRILL PROTECTION FRAME

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

六角头螺栓

型全金属六角锁紧螺母

左支撑板总成

六角头螺栓

横梁总成

平垫圈

右支撑板总成

Hexagon headed bolt
Lock nut
Left supporting assembly
Hexagon headed bolt
Beam assembly
Flat washer
Right supporting assembly

- 207

驻车楔块

- 208

驻车楔块

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

1
2
3
4

Q33208T2F3
Q150B0825T1F3
81.66936.0059
81.66935.0013

Ⅱ型全金属六角锁紧螺母

六角头螺栓

支架

楔铁

8
8
2
2

- 209

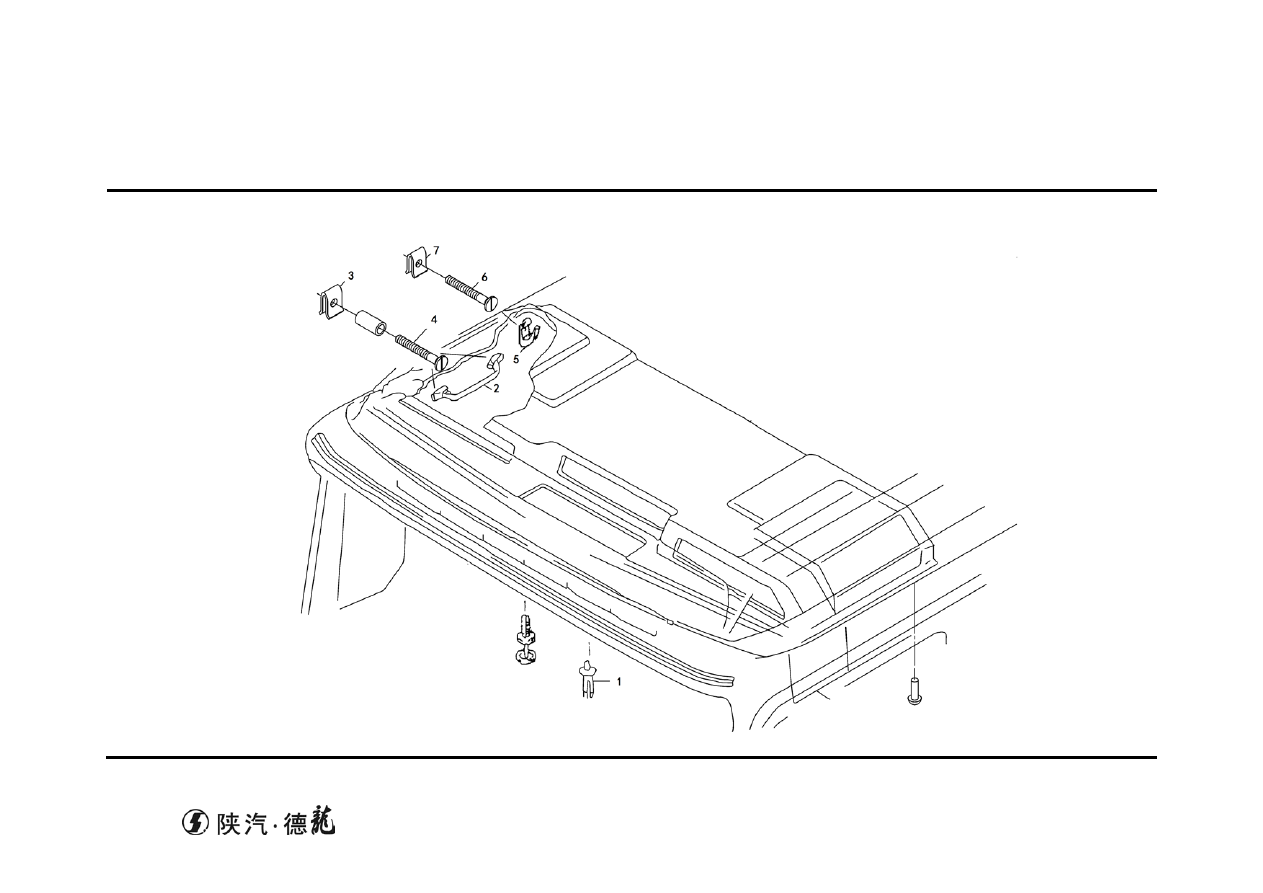

顶置导流罩

侧护板

side shield of top mounted deflector

德龙

F2000

中长平顶自卸车备件目录

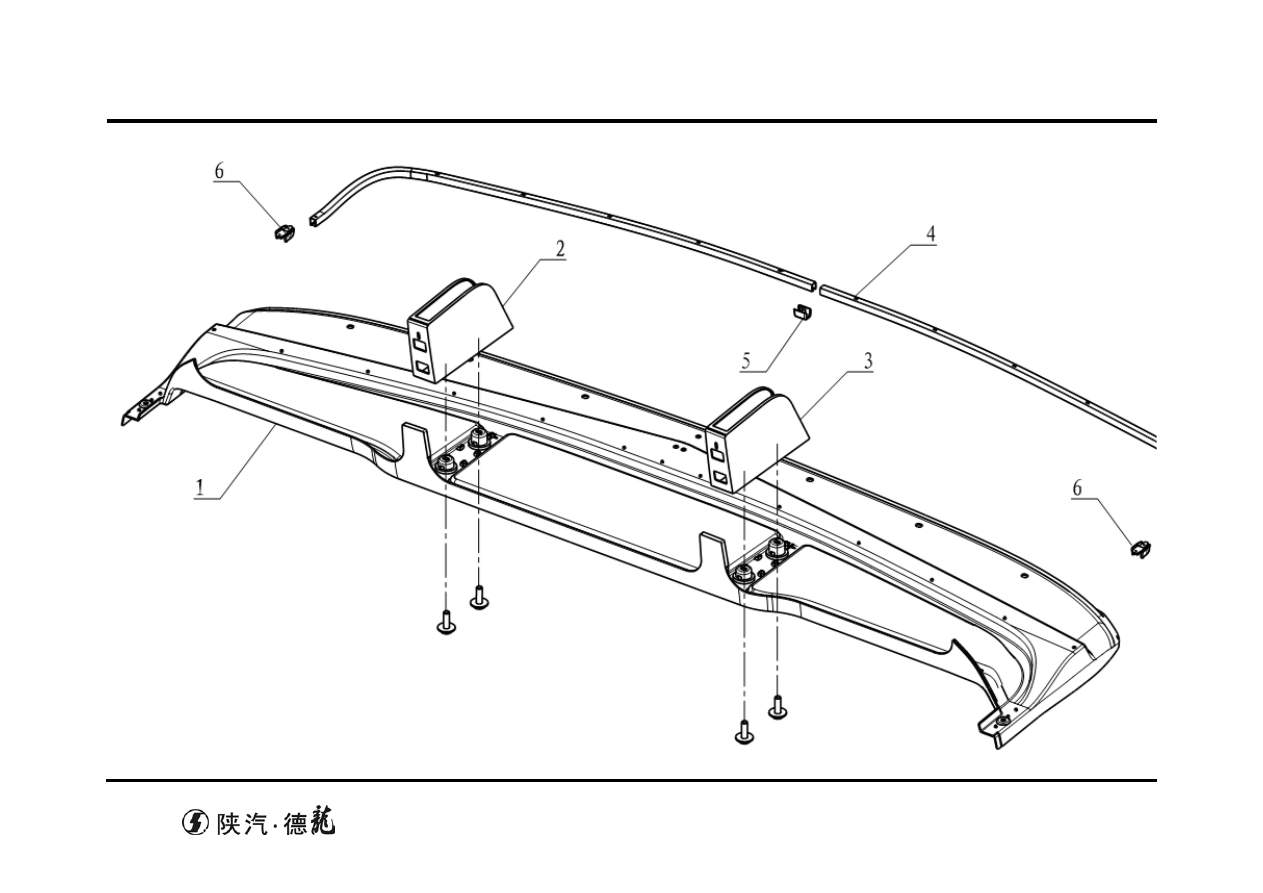

带有支座和扶手的车顶衬里

HEADLINING WITH MOUNTING AND GRAB HANDLE

- 210

带有支座和扶手的车顶衬里

HEADLINING WITH MOUNTING AND GRAB HANDLE

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

Q2714825

06.13189.0024

导轨吊钩

上车扶手

簧片螺母

十字槽盘头自攻螺钉

衣钩

椭圆头自攻螺钉

--ST3,9X32C-H

簧片螺母

ST3,9-1-A3C

Grab handle assembly

Speed nut

Oval-head self-tappingm screw

Coat hook

Oval-head self-tappingm screw

Speed nut

半高顶驾驶室用

- 211

平顶驾驶室内饰

SIDE-WALL PANELING CLOSED WITH NOUNTING

Ⅰ

- 212

平顶驾驶室内饰

SIDE-WALL PANELING CLOSED WITH NOUNTING

Ⅰ

序号

件号

Part.No

名称

Designation

Name

数量

Quantity

适用车型

Suited type

备注

Remark

DZ13241610275

前顶内衬总成

(

无窗口

)

Roof lining trim assy

(DZ13241610272)

DZ13241610310

前顶内衬

(

无窗口

)

左侧围内护面（

）

lining LH

DZ13241610320

右侧围内护面（

）

lining RH

DZ132416102

后围内饰

rear lining assy

DZ13241571450

卧铺窗帘导轨总成

Curtain rail assy

DZ13241610290

半长顶盖后衬层总成

Rear roof headlining assy

DZ13241571440

侧窗帘导轨总成（

）

Side curtain rail assy

- 213

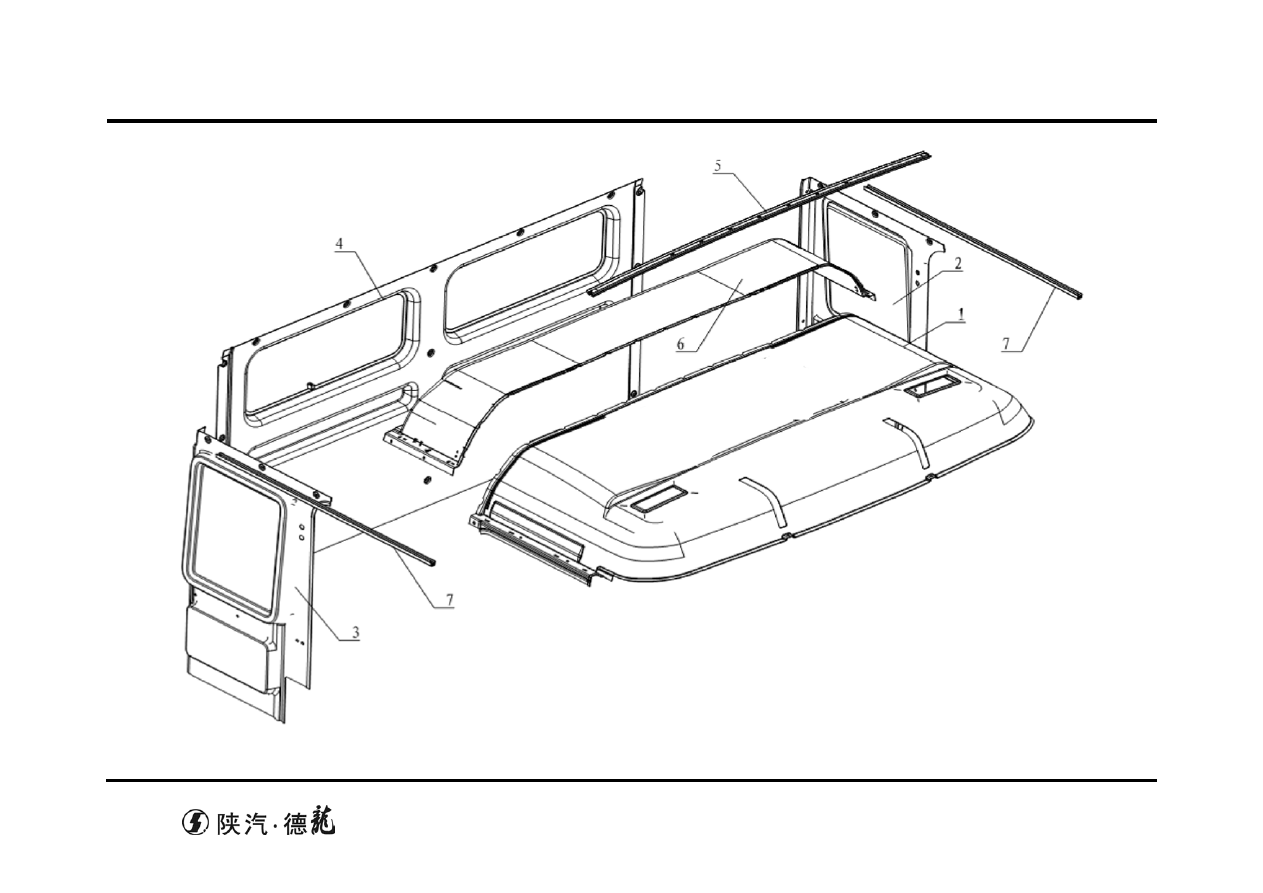

平顶驾驶室杂品箱隔板

LUGGAGE RACK

- 214

平顶驾驶室杂品箱隔板

LUGGAGE RACK

序
号

件号

Part.No

名称

Designation

Name

数量

Quantity

适用车型

Suited type

备注

Remark

DZ13241770881

半高顶杂物箱本体

fore

－

up store box

DZ13241770882

左隔板

obstruct plate LH

DZ13241770886

右隔板

obstruct plate RH

DZ13241571425/26

左

右前窗帘导轨

front curtain rail

各

件

DZ13241571427

前导轨堵头

front rail end cap

DZ13241571428

侧导轨堵头

side rail end cap

左右通用

- 215

转向系统

Steering system

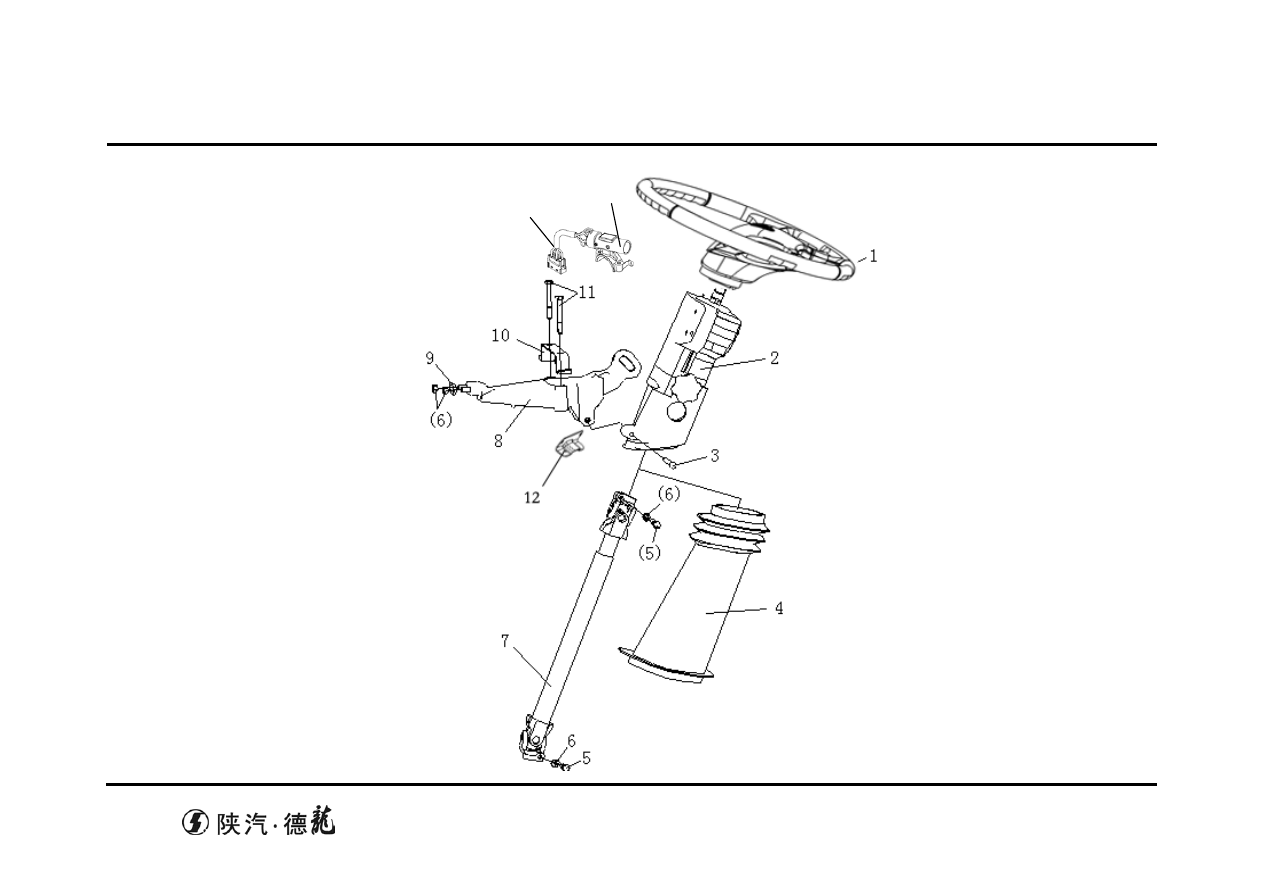

可调整转向柱

STEERING COLUMN ADJUSTABLE

- 216

可调整转向柱

STEERING COLUMN ADJUSTABLE

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

SZ946000718

DZ93189470028

81.46136.0013

81.91020.2289

DZ93189470035

199012470051

Q40110

Q33210T2F3

SZ946000001

81.46440.5073

81.97487.0225

DZ95189460401

Q150B1075

Q40110

06.43839.0067

SZ946000701

SZ946000702

转向盘总成

转向管柱上段总成

(

伟世通内饰

)

接触环

销子

转向柱护套

(

伟世通内饰

)

螺栓连接件

平垫圈（镀锌）

型全金属六角锁紧螺母

转向伸缩轴总成

转向柱支架总成

搭接板

安装支架

六角头螺栓（镀锌）

平垫圈（镀锌）

固定夹

方向盘锁

方向盘锁线束

Handl wheel

Steering column assy

Pin

Bolt

Steering column jacket

Bolt

Washer

Locking nut

Steering flex shaft assy

Steering bracket

Link borad

Fix bracket

Hex screw

Washer

Clip

Ignition switch

Wiring harness

- 217

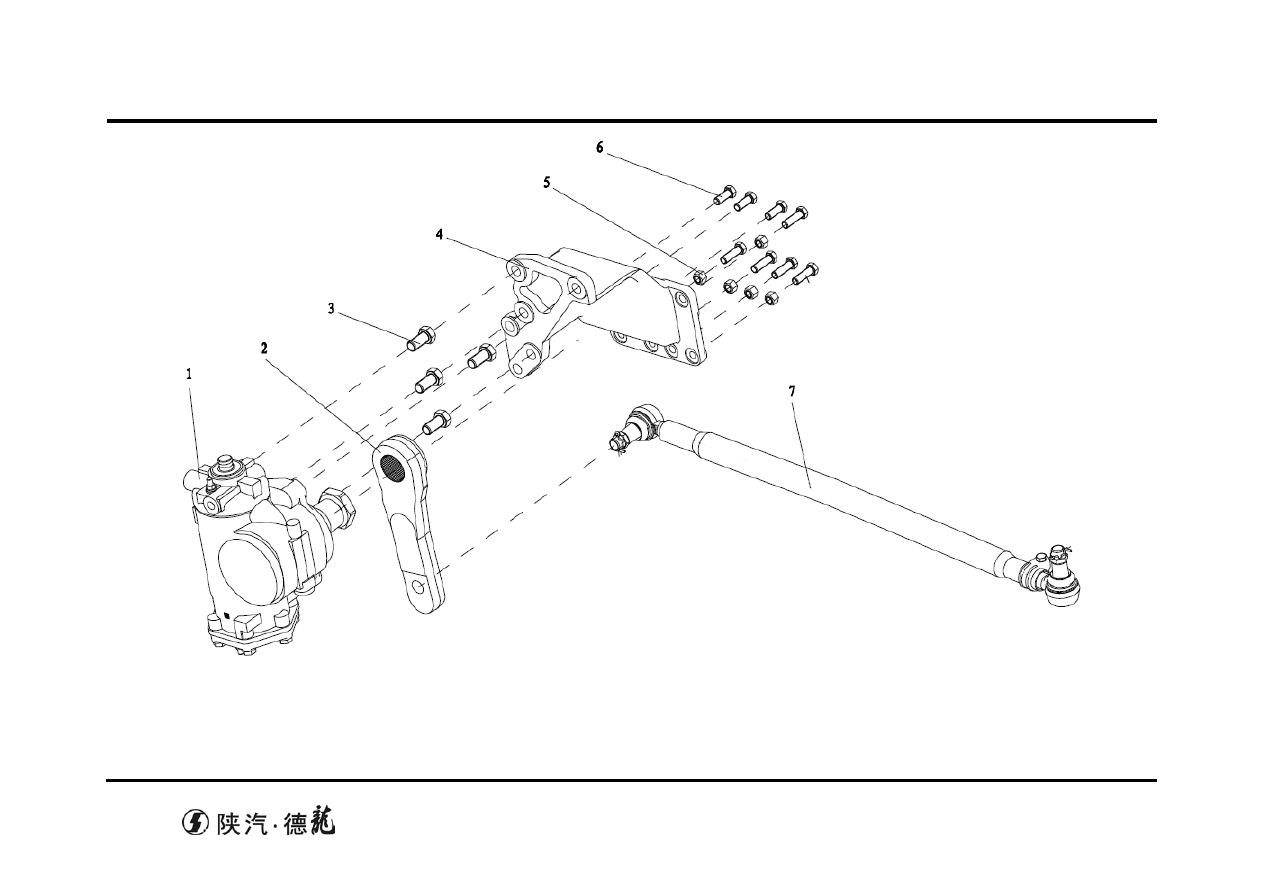

转向传动装置

STEERING TRANSMISSION DEVICE

- 218

转向传动装置

STEERING TRANSMISSION DEVIC

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

DZ9114470075

DZ93259470002

Q151B2040TF2

DZ95259470021

190003888458

Q151B1460TF2

DZ9100430011

循环球式动力转向器

转向摇臂

六角头螺栓

转向器支架

自锁螺母

六角头螺栓

转向直拉杆

Steering gear

Pitman arm

Hex screw

Bracket

Locking nut

Hex screw

Drag link

- 219

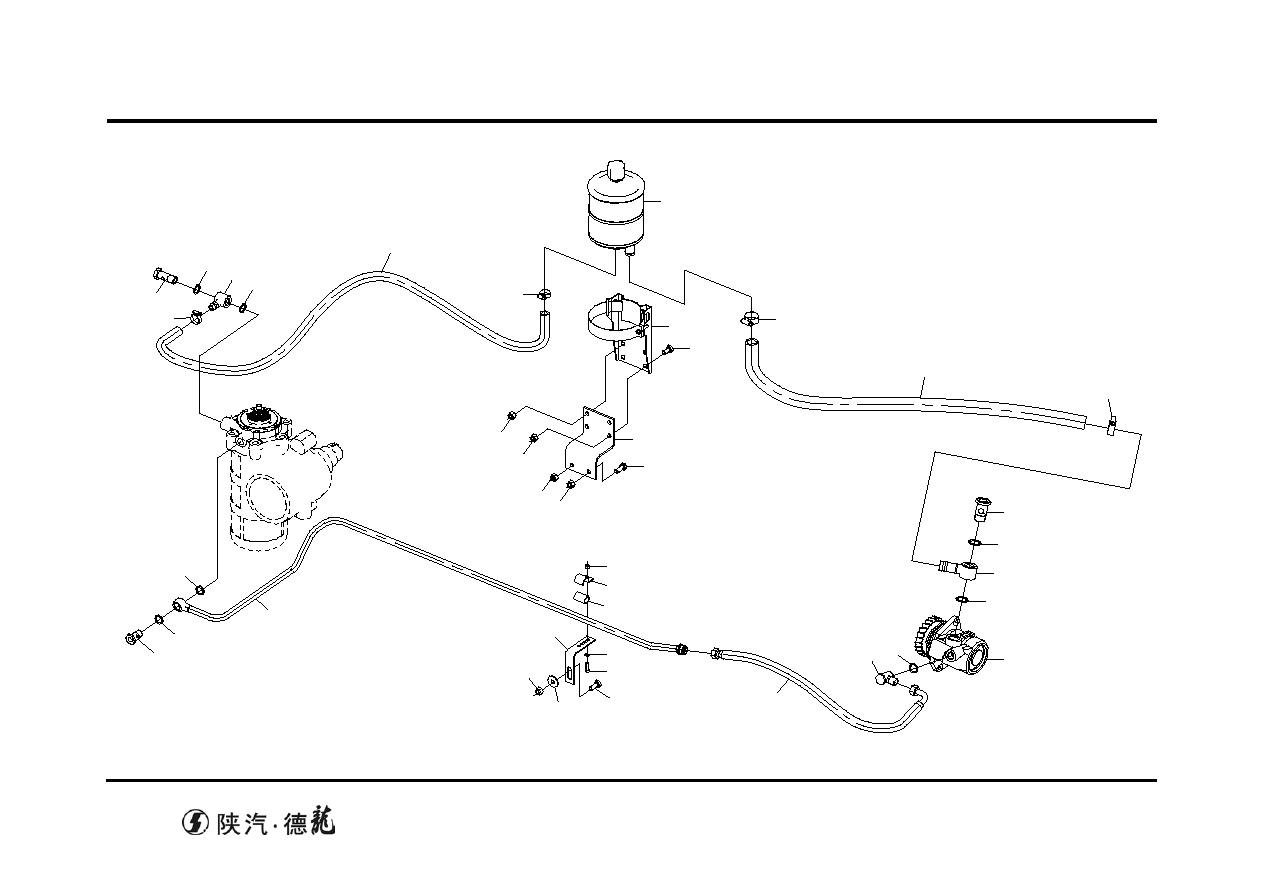

单前轴转向液压装置

HYDRAULIC DEVICE

20 2

- 220

单前轴转向液压装置

HYDRAULIC DEVICE

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

1
2
3
4
5
6
7
8
9

10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

190003962632
DZ91189470114
DZ95189470203
250-3408017
DZ9100470013
190003989336
199114470088
DZ95189470063
DZ9100470040
Q150B1025
DZ95259470023
Q151B1025
Q340B06
190003989301
DZ9100470051
190003962651
190003098031
199100470076
DZ95259130001
DZ96189470110
DZ95189470203
Q33210
138091360181
161000060211

空心螺栓

密封圈

压油管总成

空心螺栓

旋转管接头

软管环箍

-ZQ68816

带纤维夹层的橡胶软管

转向油罐总成

油罐支架总成

六角头螺栓

油罐支架

六角头螺栓

细牙

型六角螺母

软管环箍

-ZQ68825

成型软管

空心螺栓

密封垫圈

环形接头

转向油泵

管接头总成

压油管总成

型全金属六角锁紧螺母

管夹

橡胶软管

15/21

Hollow screw
Seal-washer
Delivery line
Hollow screw
Nozzle
Clip
Rubber hose
Oil container assy
Bracket
Hex screw
Bracket
Hex screw
Locking nut
Clip
Hose
Hollow screw
Seal-washer
Nozzle
Steering pump
Nozzle
High pressure hose
Locking nut
Clip
Rubber hose

2
4
1
1

1
2
1
1
1
2
1
2
5
2
1
1
4
1
1
1
1
2
1
1

DC95189470201

无此件

- 221

单前轴转向液压装置

HYDRAULIC DEVICE

20 2

- 222

单前轴转向液压装置

HYDRAULIC DEVICE

序

号

件

号

Part.No

名

称

Designation

Name

数

量

Quantity

适用车型

Suited type

备

注

Remark

25
26
27
28
29

Q40306
Q150B0620
Q150B0625
Q40206
DZ9118470031

弹簧垫圈

六角头螺栓

大垫圈

支架

Washer
Hex screw
Hex screw
Washer
Bracket

5
3
1
3
1

- 223

制动系统

The braking system

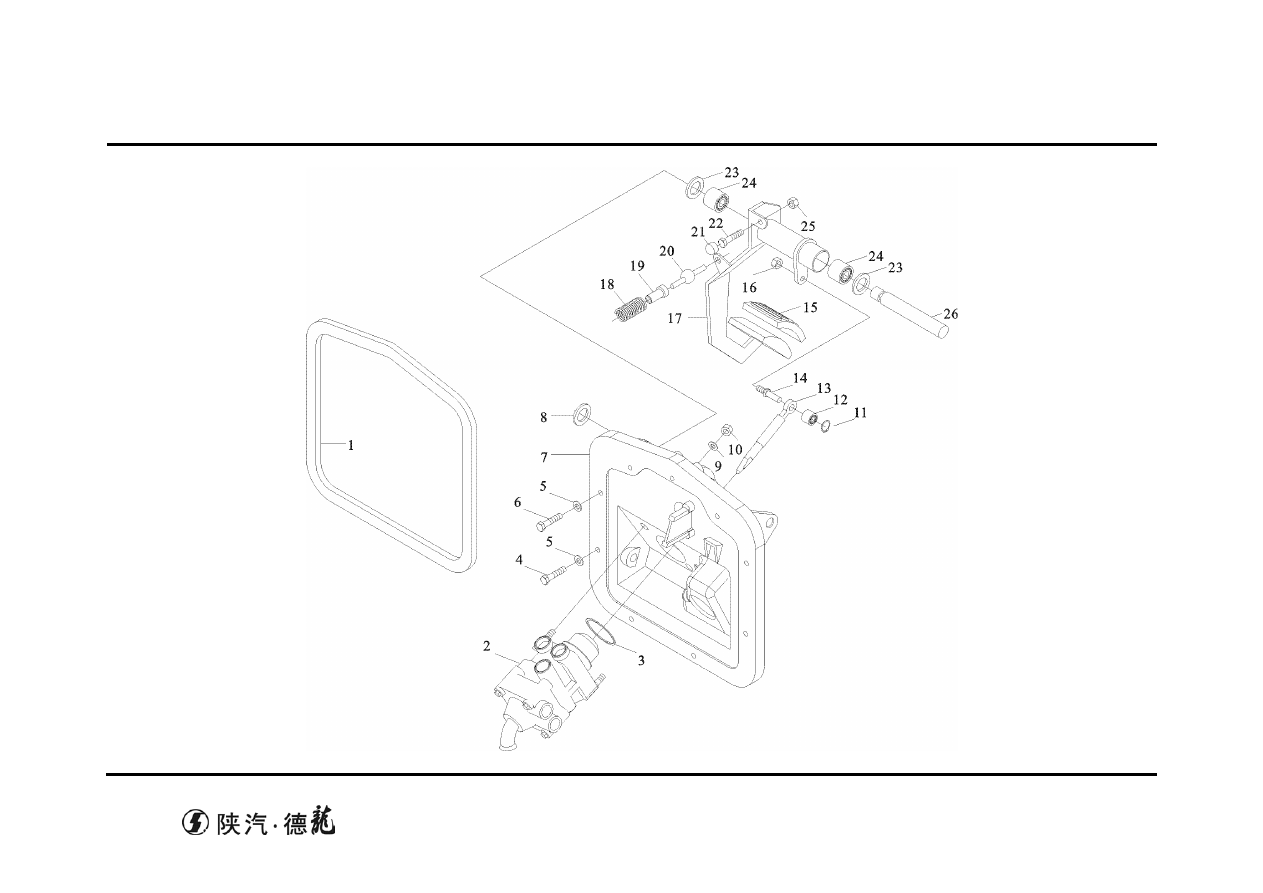

行车制动操纵机构

SERVE BRAKE CONTROL DEVICE

- 224

Content .. 5 6 7 8 ..
