Шевроле Нива. Двери

Разборка и сборка передней двери

Откройте переднюю дверь и опустите в нижнее положение опускное стекло.

Отсоедините клемму «минус» от аккумуляторной батареи.

Сожмите выступы фиксатора и извлеките кнопку 4 (рис. 8-12) выключения блокировки замка двери.

Извлеките три клавишных переключателя на левой двери и один на правой, разъедините штекерные колодки, снимите заглушки 5 (рис. 8-10), открутите винты 3 и 4 крепления ручки 10 подлокотника двери 12, снимите ручку подлокотника и облицовку бокового зеркала.

Отверните винт крепления облицовки 1 (рис. 8-11), сдвиньте ее назад и снимите облицовку внутренней ручки 2 открывания двери.

Выкрутите три самонарезающих винта 6 (см. рис. 8-10) и снимите карман 9 обивки передней двери.

Отверните два винта, отожмите отверткой кнопку 2 и снимите обивку 13.

Отсоедините штекерные колодки жгутов проводов моторедуктора наружного зеркала и проводов передней двери.

Отверните три винта и снимите наружное зеркало.

Снимите наружные нижний и верхний уплотнители опускного стекла.

Временно установите клавишные переключатели, подсоедините клемму «минус» к аккумуляторной батарее, поднимите опускное стекло.

Снимите клавишные переключатели и отсоедините клемму «минус» от аккумуляторной батареи.

Отверните винт и снимите направляющую опускного стекла в сборе с уплотнителем.

Через проемы во внутренней панели двери отверните два винта крепления обоймы опускного стекла к стеклоподъемнику и выньте стекло из полости двери.

Отсоедините колодку 10 (рис. 8-13) жгута проводов моторедуктора 9 стеклоподъемника от колодки жгута проводов боковых дверей.

Отверните четыре гайки 5 крепления стеклоподъемника и извлеките его в сборе с моторедуктором через проем во внутренней панели двери.

Отверните два винта 6 (см. рис. 8-11) крепления внутренней ручки 2 привода замка двери, отсоедините тягу 1 (см. рис. 8-12) и снимите ручку.

Отсоедините от замка 9 тяги 5 и 7 наружной ручки.

Отверните гайку и болт и снимите ручку 4 (см. рис. 8-11) в сборе с тягами 5 и 7 (см. рис. 8-12).

Отверните три винта и снимите замок 9 (см. рис. 8-12) в сборе с тягами 1 и 2.

Отверните три болта крепления ограничителя открытия двери и снимите его.

Извлеките из полости двери жгут проводов.

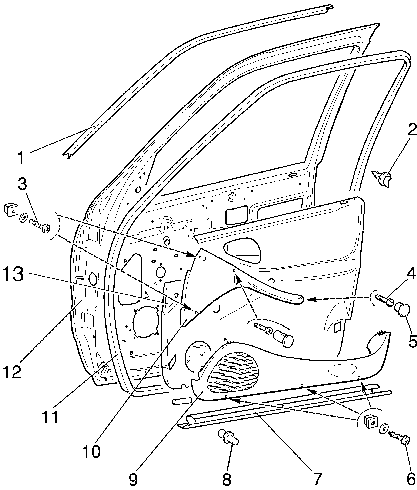

Рис. 8-10. Снятие обивки передней двери:

1 – верхний уплотнитель проема передней двери;

2 – кнопка;

3 – винт;

4 – винт;

5 – заглушка;

6 – винт;

7 – уплотнитель порога;

8 – пистон;

9 – карман обивки двери;

10 – ручка подлокотника;

11 – уплотнитель проема двери;

12 – передняя дверь;

13 – обивка передней двери.

Рис. 8-11. Снятие ручек передней двери:

1 – облицовка внутренней ручки двери;

2 – внутренняя ручка двери;

3 – передняя дверь;

4 – наружная ручка передней двери;

5 – цилиндр замка;

6 – винт;

7 – скоба.

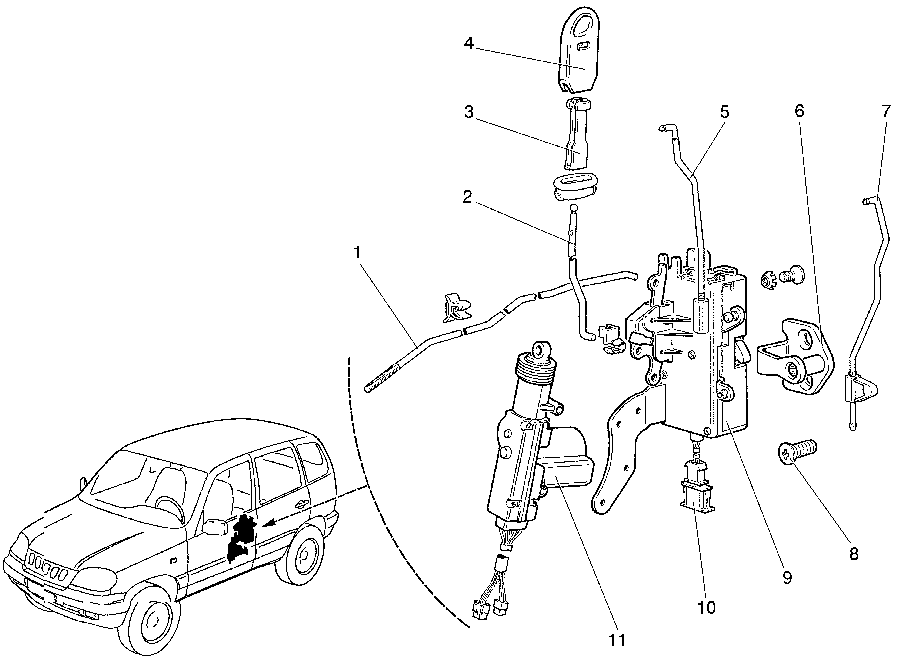

Рис. 8-12. Механизм блокировки передней двери:

1 – тяга внутреннего привода замка;

2 – тяга кнопки;

3 – вставка кнопки;

4 – кнопка выключения замка двери;

5 – тяга наружной ручки;

6 – фиксатор замка;

7 – тяга выключения замка;

8 – винт крепления фиксатора;

9 – замок передней двери;

10 – электроразъем моторедуктора;

11 – моторедуктор.

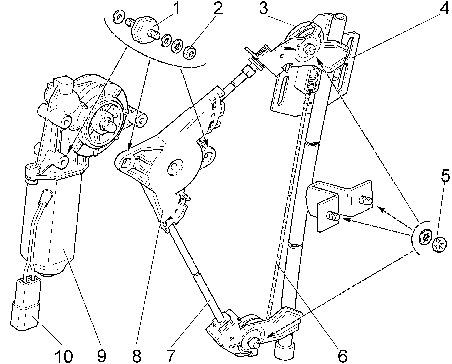

Рис. 8-13. Стеклоподъемник передней дверей:

1 – опора;

2 – гайка;

3 – ролик;

4 – пластина крепления опускного стекла;

5 – гайка;

6 – трос;

7 – оболочка троса;

8 – механизм стеклоподъемника;

9 – моторедуктор стеклоподъемника;

10 – электроразъем моторедуктора.

Регулировка замка передней двери

Для нормальной работы замка отрегулируйте положение корпуса 6 фиксатора замка, предварительно ослабив болты крепления.

Перед регулировкой замка рекомендуется очертить контуры фиксатора на стойке кузова.

Если дверь закрывается слишком туго, ослабьте болты крепления фиксатора, сместите его наружу и затяните болты. Если дверь закрывается неплотно, фиксатор сместите внутрь. При этом не должно быть западания или выступания двери относительно кузова.

Если дверь при закрывании приподнимается (провисание в открытом положении), фиксатор опустите.

При плохом отпирании двери внутренней ручкой отрегулируйте положение тяги внутреннего привода. Для этого отсоедините скобу 7 (см. рис. 8-11) от тяги не ослабляя винтов крепления ручки, сдвиньте тягу максимально назад и закрепите скобу на тяге.

По окончании регулировки заверните винты крепления.

Шевроле Нива. Разборка и сборка задней двери

Отсоедините клемму «минус» от аккумуляторной батареи. Откройте заднюю дверь и опустите в нижнее положение опускное стекло.

Сожмите выступы фиксатора и извлеките кнопку 3 (рис. 8-16) выключения блокировки замка двери.

Отверните винт, выньте нишу 2 (рис. 8-14) обивки 6 задней двери.

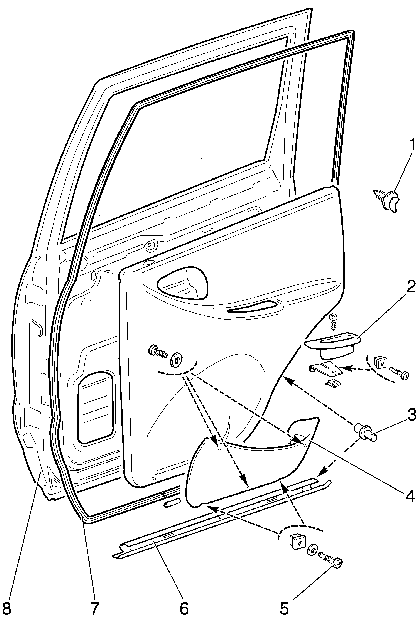

Рис. 8-14. Снятие обивки задней двери:

1 – кнопка;

2 – вставка ручки подлокотника;

3 – пистон;

4 – карман обивки задней двери;

5 – винт;

6 – уплотнитель порогов двери;

7 – уплотнитель проема задней двери;

8 – задняя дверь.

Отверните винт крепления облицовки 1 (рис. 8-15), сдвиньте ее назад и снимите облицовку внутренней ручки 2 открывания двери.

Рис. 8-15. Снятие ручек задней двери:

1 – облицовка внутренней ручки;

2 – внутренняя ручка двери;

3 – скоба;

4 – задняя дверь;

5 – гайка;

6 – наружная ручка задней двери;

7 – болт;

8 – винт.

Отверните два винта 5 (см. рис. 8-14) и снимите карман 4.

Плоской отверткой выведите облицовку и снимите ручку стеклоподъемника.

Отожмите отверткой кнопки 1 и снимите обивку 6 задней двери.

Снятие стеклоподъемника задней двери производите аналогично снятию стеклоподъемника передней двери.

Отверните два винта 8 (рис. 8-15) крепления внутренней ручки 2 привода замка двери, отсоедините тягу 5 (рис. 8-16) и снимите ручку.

Отсоедините от замка 11 тягу 8 наружной ручки.

Отверните гайку 5 (см. рис. 8-15) и болт 7 и снимите ручку 6 с тягой в сборе.

Отверните винт крепления привода 1 (см. рис. 8-16) выключения блокировки замка двери.

Отверните три винта и снимите замок 11 в сборе с приводом выключения замка и тягами 4, 6 и 7.

Отверните три болта крепления ограничителя и снимите его.

Сборку двери производите в обратном порядке.

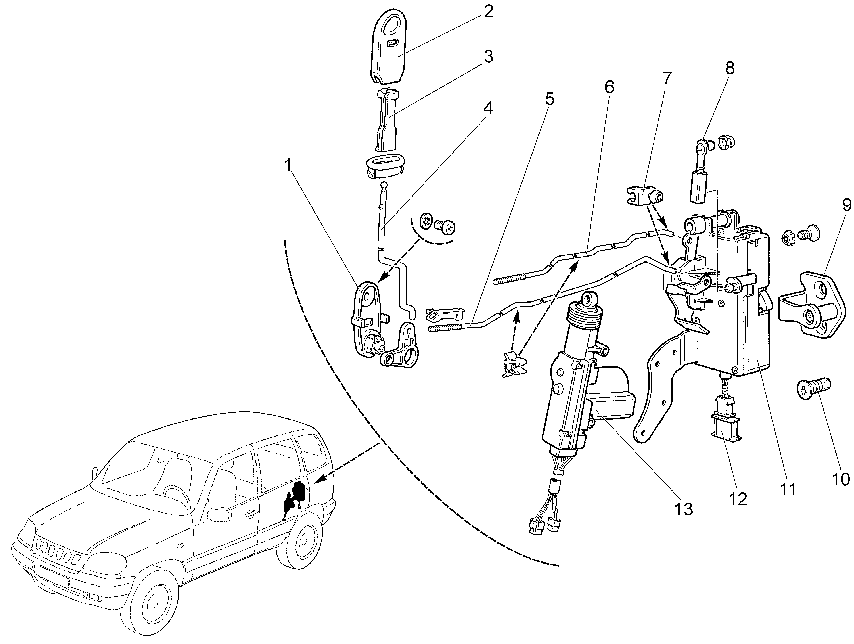

Рис. 8-16. Механизм блокировки задней двери:

1 – корпус привода выключения замка;

2 – кнопка выключения замка;

3 – вставка кнопки;

4 – тяга кнопки;

5 – тяга привода замка;

6 – тяга внутреннего привода замка;

7 – скоба крепления тяги замка;

8 – тяга наружной ручки;

9 – фиксатор замка;

10 – винт крепления фиксатора; 11 – замок задней двери;

12 – электроразъем моторедуктора;

13 – моторедуктор.
