Ruotare in senso antiorario il comando
temperatura per impostare temperature
più basse.

Ruotare in senso orario il comando
temperatura per impostare temperature
più alte.

DIREZIONE DEL FLUSSO
D'ARIA

USCITA ARIA DALLE BOCCHETTE
DI VENTILAZIONE SUL

PARABREZZA

USCITA ARIA DALLE BOCCHETTE
DI VENTILAZIONE SUL
CRUSCOTTO

E244097

USCITA ARIA DALLE BOCCHETTE
DI VENTILAZIONE NEL POZZETTO

SUGGERIMENTI PER LA
CLIMATIZZAZIONE

Suggerimenti generali

•

L'uso prolungato dell'aria di ricircolo
può causare l'appannamento dei
finestrini.

•

è possibile avvertire un lieve flusso di
aria dalle bocchette di ventilazione del
pozzetto indipendentemente dalla
regolazione della distribuzione dell'aria.

•

per ridurre l'accumulo di umidità
all'interno del veicolo, non guidare con
il sistema disinserito o con la
distribuzione dell'aria sempre
impostata sul ricircolo.

•

non collocare oggetti sotto i sedili
anteriori per evitare interferenze con il
flusso di aria verso i sedili posteriori.

•

rimuovere eventuali depositi di neve,
ghiaccio o foglie dalla zona di
aspirazione aria alla base del
parabrezza.

•

per raggiungere più rapidamente la
temperatura desiderata in presenza di
un clima caldo, aprire i finestrini
durante la guida fino a sentire l'uscita
di aria fredda dalle bocchette di
ventilazione.

Riscaldamento rapido
dell'abitacolo

1.

Regolare la velocità del motorino
ventilatore sul valore massimo.

2. Regolare la temperatura sul valore

massimo.

3. Dirigere l'aria verso le bocchette di

ventilazione nel pozzetto.

Impostazioni consigliate per il

riscaldamento

1.

Regolare la velocità del motorino
ventilatore sul valore centrale.

2. Regolare la temperatura su una

posizione intermedia del caldo.

3. Dirigere l'aria verso le bocchette di

ventilazione nel pozzetto.

Raffreddamento rapido
dell'abitacolo

1.

Premere

MAX A/C

.

2. Guidare con i finestrini aperti per un

breve periodo.

161

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sistema di climatizzazione - Veicoli con: Controllo temperatura

manuale

Impostazioni consigliate per il
raffreddamento

1.

Regolare la velocità del motorino
ventilatore sul valore centrale.

2. Regolare la temperatura su una

posizione intermedia del freddo.

3. Dirigere l'aria verso le bocchette di

ventilazione del cruscotto.

Disappannamento dei finestrini
laterali in presenza di basse
temperature

1.

Indirizzare l'aria alle bocchette di
ventilazione sul cruscotto e sul
parabrezza.

2. Premere e rilasciare

A/C

.

3. Regolare il comando della temperatura

sull'impostazione desiderata.

4. Regolare la velocità del motorino

ventilatore sul valore massimo.

5. Orientare le bocchette di ventilazione

verso i finestrini laterali.

6. Chiudere le bocchette di ventilazione

del cruscotto.

162

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sistema di climatizzazione - Veicoli con: Controllo temperatura

manuale

POSIZIONE CORRETTA SUL
SEDILE

PERICOLO:

non reclinare

eccessivamente lo schienale del sedile
in quanto il passeggero potrebbe
scivolare sotto la cintura di sicurezza,
con conseguenti lesioni personali in caso
di incidente.

PERICOLO:

Sedere sempre in

posizione eretta, contro lo schienale e
con i piedi a terra.

PERICOLO:

Non riporre oggetti in

posizioni più alte rispetto allo schienale
del sedile. L'inosservanza di questa
istruzione può causare lesioni personali
anche letali in caso di scontro o arresto
improvviso.

E68595

Se usati in maniera corretta, sedile,
poggiatesta, cintura di sicurezza e airbag
forniscono la protezione ottimale in caso
di incidente.

È consigliabile attenersi alle seguenti
istruzioni:
•

Sedere in posizione eretta, facendo
arretrare il più possibile la base della
spina dorsale.

•

Nel reclinare lo schienale, assicurarsi
che il busto non superi un'inclinazione
di 30 gradi rispetto alla posizione
eretta.

•

Regolare il poggiatesta in maniera che
la sua sommità sia in linea con la parte
superiore della propria testa e quanto
più avanti possibile. Accertare che la
posizione assunta sia comunque
confortevole.

•

Mantenere una distanza sufficiente tra
il proprio corpo e il volante. Si consiglia
di lasciare almeno 25 cm tra lo sterno
e la copertura dell'airbag.

•

Afferrare il volante avendo le braccia
leggermente piegate.

•

Piegare lievemente le gambe in
maniera da poter premere a fondo i
pedali.

•

Posizionare il nastro diagonale e il
nastro addominale della cintura di
sicurezza rispettivamente in
corrispondenza del centro della spalla
e lungo i fianchi.

Controllare che la posizione di guida sia
confortevole e che sia possibile mantenere
il pieno controllo del veicolo.

POGGIATESTA

PERICOLO:

Prima di mettersi alla

guida regolare completamente il
poggiatesta. Ciò consente di ridurre al
minimo il rischio di lesioni al collo in caso
di incidente. Non regolare il poggiatesta
con il veicolo in movimento.

163

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sedili

PERICOLO:

Sollevare i poggiatesta

posteriori quando i passeggeri occupano
i sedili posteriori.

PERICOLO:

Non rimuovere il

poggiatesta da un sedile occupato.

Regolazione dei poggiatesta

Regolare il poggiatesta in modo che la
parte superiore sia a livello con la parte più
alta della propria testa.

Sollevamento dei poggiatesta

1.

Tirare il poggiatesta verso l'alto,

2. assicurandosi che si blocchi in

posizione.

Abbassamento dei poggiatesta

1.

Premere pulsante di bloccaggio lato
sinistro.

2. Spingere il poggiatesta verso il basso,

3. assicurandosi che si blocchi in

posizione.

Smontaggio dei poggiatesta

Poggiatesta anteriori

1.

Inclinare lo schienale del sedile in
maniera tale che vi sia spazio
sufficiente per rimuovere il poggiatesta.

E251772

2. Premere contemporaneamente i

pulsanti di sbloccaggio.

3. Sollevare il poggiatesta e rimuoverlo.

Poggiatesta posteriori

1.

Piegare in avanti lo schienale del sedile
in maniera tale che vi sia spazio
sufficiente per rimuovere il poggiatesta.

E135401

2. Premere contemporaneamente i

pulsanti di sbloccaggio.

3. Sollevare il poggiatesta e rimuoverlo.

SEDILI MANUALI - VEICOLI
SENZA: MECCANISMO DI
REGOLAZIONE LOMBARE
MANUALE

PERICOLO:

Non regolare il sedile

guidatore quando il veicolo è in
movimento.

164

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sedili

Arretramento e avanzamento dei
sedili

PERICOLO:

Assicurarsi che il sedile

sia completamente bloccato in posizione
scuotendolo avanti e indietro. Un sedile
non bloccato in posizione può essere
pericoloso in caso di incidente e causare
gravi lesioni personali, anche mortali.

E147926

Regolazione dello schienale del
sedile

E265553

Regolazione dell'altezza del sedile

E189042

165

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sedili

SEDILI MANUALI - VEICOLI
CON: MECCANISMO DI
REGOLAZIONE LOMBARE
MANUALE

PERICOLO:

Non regolare il sedile

guidatore quando il veicolo è in
movimento.

Arretramento e avanzamento dei
sedili

PERICOLO:

Assicurarsi che il sedile

sia completamente bloccato in posizione
scuotendolo avanti e indietro. Un sedile
non bloccato in posizione può essere
pericoloso in caso di incidente e causare
gravi lesioni personali, anche mortali.

E147926

Regolazione dello schienale del
sedile

E265553

Regolazione dell'altezza del sedile

E189042

166

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sedili

Regolazione del supporto lombare

E161564

SEDILI MANUALI - VEICOLI
CON: SEDILI CON SISTEMA DI
MASSAGGIO

PERICOLO:

Non regolare il sedile

guidatore quando il veicolo è in
movimento.

Arretramento e avanzamento dei
sedili

PERICOLO:

Assicurarsi che il sedile

sia completamente bloccato in posizione
scuotendolo avanti e indietro. Un sedile
non bloccato in posizione può essere
pericoloso in caso di incidente e causare
gravi lesioni personali, anche mortali.

E305876

Regolazione dello schienale del
sedile

E305879

167

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sedili

Regolazione dell'altezza del sedile

E305878

Regolazione del supporto lombare

E305877

Premere il pulsante per visualizzare le
impostazioni del sedile.

Usare il touchscreen per regolare il
supporto lombare.

Attivazione dei sedili con funzione
massaggio

E305877

1.

Premere il pulsante per visualizzare le
impostazioni del sedile.

2. Selezionare

Massaggio

.

Disattivazione dei sedili con
funzione massaggio

E305877

1.

Premere il pulsante per visualizzare le
impostazioni del sedile.

2. Selezionare

Massaggio

.

3. Selezionare

Regola

.

168

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sedili

Regolazione delle impostazioni del
sedile con funzione massaggio

E305877

1.

Premere il pulsante per visualizzare le
impostazioni del sedile.

2. Selezionare

Massaggio

.

3. Usare il touchscreen per regolare le

impostazioni dei sedili con funzione
massaggio.

SEDILI POSTERIORI

Ripiegamento dello schienale del
sedile

PERICOLO:

Quando si piega lo

schienale del sedile, fare attenzione che
le dita non restino intrappolate nel
meccanismo.

1.

Abbassare i poggiatesta.

2

E248521

3

2

2. Premere i pulsanti senza rilasciarli.

3. Spingere in avanti lo schienale del

sedile.

Nota:

Non tentare di abbattere il cuscino

del sedile posteriore in avanti.

E249321

4. Posizionare le cinture di sicurezza nei

fermi sul rivestimento esterno.

Nota:

controllare che la cintura di sicurezza

sia completamente fissata nel riavvolgitore.

169

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sedili

Come riportare lo schienale del
sedile in posizione eretta

PERICOLO:

Quando si riportano

gli schienali dei sedili in posizione eretta,
assicurarsi che le cinture di sicurezza non
siano incastrate dietro al sedile.

PERICOLO:

Assicurarsi che i sedili

e i relativi schienali siano saldamente e
completamente bloccati nei rispettivi
meccanismi di chiusura.

SEDILI RISCALDATI

PERICOLO:

Prestare particolare

attenzione nell'utilizzare i sedili riscaldati
se non si è in grado di avvertire dolore
cutaneo a causa dell'età avanzata e in
caso di malattie croniche, diabete, lesioni
della spina dorsale, farmaci, uso di
alcool, esaurimento o altre condizioni
fisiche. Il sedile riscaldato può causare
lesioni anche a basse temperature,
soprattutto se utilizzato per lunghi
periodi di tempo. L'inosservanza di
questa istruzione può causare lesioni
personali.

PERICOLO:

Non collocare alcun

oggetto sul sedile che potrebbe isolare
dal calore, ad esempio un coprisedile o
un cuscino. Il sedile potrebbe
surriscaldarsi. L'inosservanza di questa
istruzione può causare lesioni personali.

PERICOLO:

Non riporre oggetti

appuntiti nel cuscino o nello schienale
del sedile. Potrebbero danneggiare
l'elemento riscaldato del sedile,
provocandone il surriscaldamento.
L'inosservanza di questa istruzione può
causare lesioni personali.

Non attivare il sedile riscaldato se il sedile
è bagnato.

Il pulsante del sedile riscaldato si trova sul
complessivo dei comandi per il controllo
della temperatura.

Premere ripetutamente il
pulsante per regolare la
temperatura.

COPRISEDILI RIMOVIBILI

Precauzioni relative ai coprisedili
rimovibili

E305000

Non utilizzare i sedili se i coprisedili sono
stati rimossi.

Nota:

La stoffa dei coprisedili potrebbe

deteriorarsi dopo molti lavaggi.

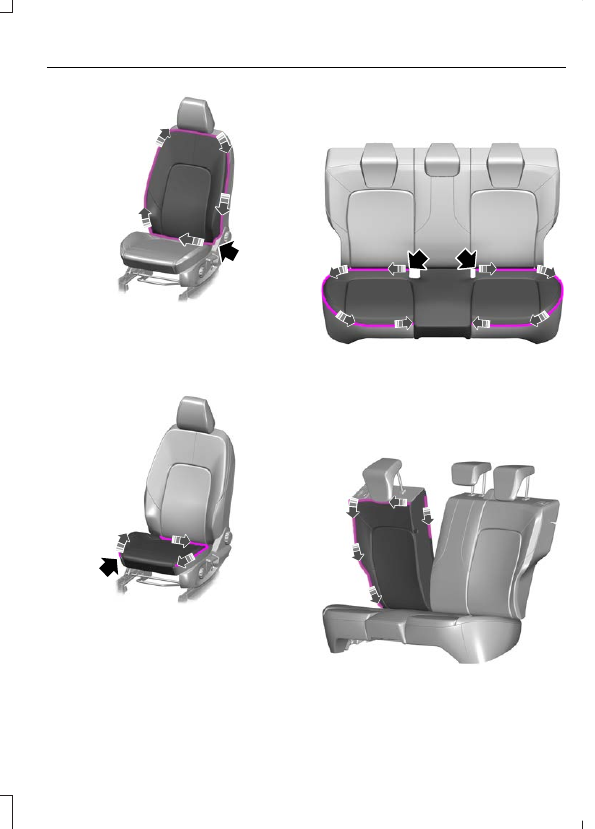

Rimozione dei coprisedili.

Sedili anteriori

Rivestimento dello schienale del sedile

1.

Reclinare lo schienale del sedile.

2. Sollevare il poggiatesta.

170

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sedili

E313804

E313804

3. Aprire la zip con cautela.

4. Smontare con cautela il coprisedile.

Rivestimento del cuscino sedile

1.

Reclinare lo schienale del sedile.

E313803

2. Aprire la zip con cautela.

3. Smontare con cautela il coprisedile.

Sedili posteriori

Rivestimento del cuscino sedile

E313926

1.

Aprire la zip con cautela.

2. Smontare con cautela il coprisedile.

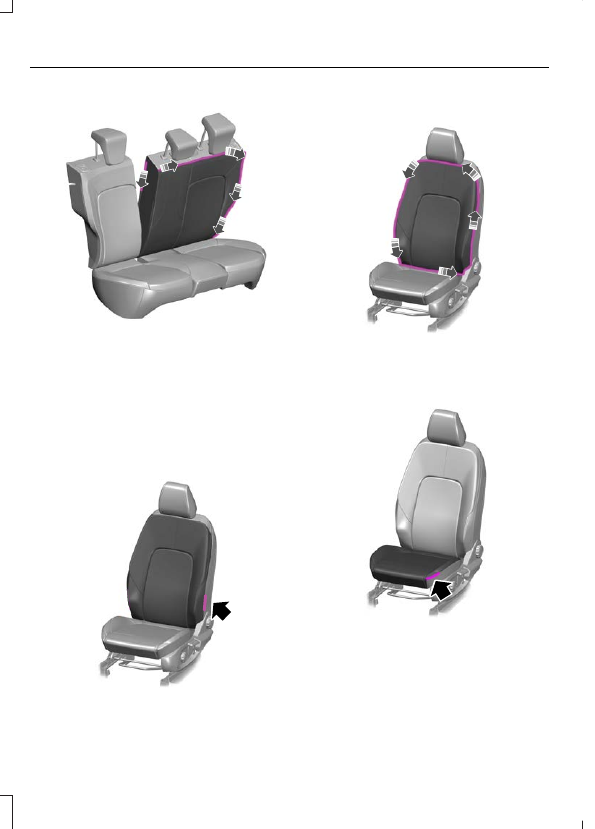

Rivestimenti degli schienali dei sedili

1.

Sollevare il poggiatesta.

2. Ripiegare lo schienale del sedile

E313924

3. Aprire la zip con cautela.

4. Smontare con cautela il coprisedile.

5. Sollevare i poggiatesta.

171

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sedili

6. Ripiegare lo schienale del sedile

E313925

7.

Aprire la zip con cautela.

8. Smontare con cautela il coprisedile.

Montaggio dei coprisedili

Sedili anteriori

Rivestimento dello schienale del sedile

1.

Reclinare lo schienale del sedile.

2. Sollevare il poggiatesta.

E314202

3. Chiudere la zip con cautela per circa

100 mm.

4. Posizionare il rivestimento del sedile

sullo schienale del sedile.

E313796

5. Chiudere la zip con cautela.

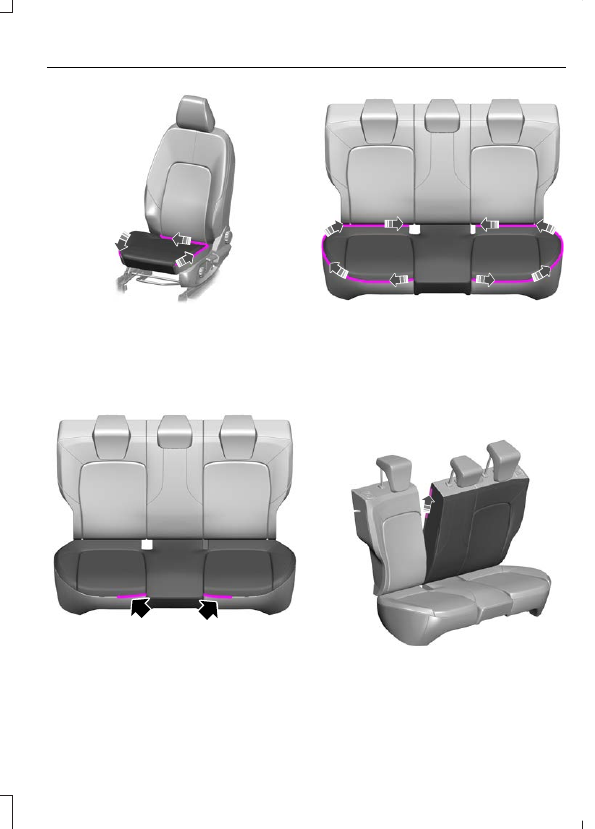

Rivestimento del cuscino sedile

1.

Reclinare lo schienale del sedile.

E314209

2. Chiudere la zip con cautela per circa

100 mm.

3. Posizionare il rivestimento del sedile

sul cuscino del sedile.

172

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sedili

E313767

4. Chiudere la zip con cautela.

5. Posizionare e fissare il coprisedile sulla

parte anteriore del cuscino del sedile.

Sedili posteriori

Rivestimento del cuscino sedile

E314210

1.

Chiudere le zip con cautela per circa
100 mm.

2. Posizionare il rivestimento del sedile

sul cuscino del sedile.

E313927

3. Chiudere le zip con cautela.

4. Posizionare e fissare il coprisedile sulla

parte centrale anteriore e posteriore
del cuscino del sedile.

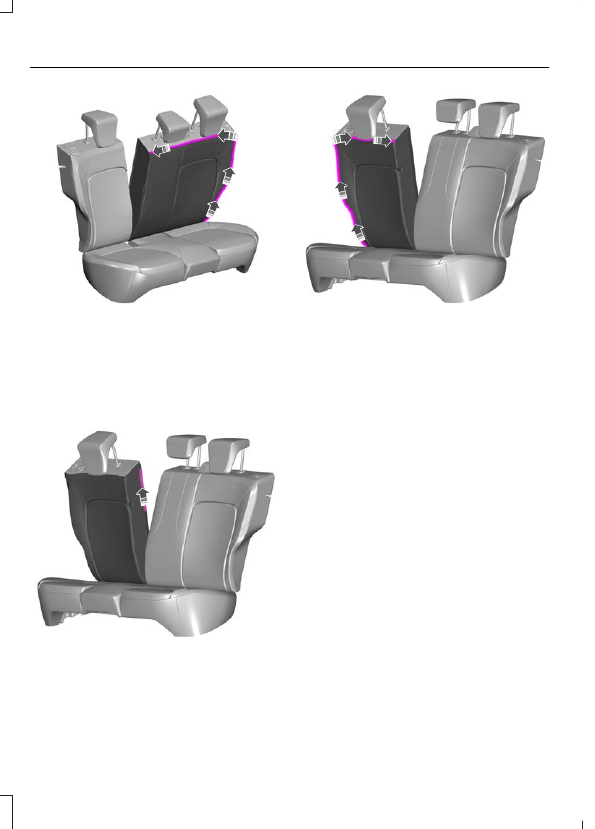

Rivestimenti degli schienali dei sedili

1.

Sollevare i poggiatesta.

2. Ripiegare lo schienale del sedile

E314211

3. Chiudere la zip con cautela.

4. Posizionare e fissare il coprisedile sul

lato dello schienale del sedile.

173

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sedili

E314079

5. Chiudere la zip con cautela.

6. Riportare lo schienale del sedile in

posizione eretta

7.

Posizionare e fissare il coprisedile sul
fondo dello schienale del sedile.

8. Sollevare il poggiatesta.

9. Ripiegare lo schienale del sedile

E314212

10.

Chiudere la zip con cautela.

11.

Posizionare e fissare il coprisedile sul
lato dello schienale del sedile.

E314080

12.

Chiudere la zip con cautela.

13.

Riportare lo schienale del sedile in
posizione eretta

14.

Posizionare e fissare il coprisedile sul
fondo dello schienale del sedile.

174

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sedili

CHE COS'È IL SISTEMA DI
RILEVAMENTO DELLA
PRESENZA DI PASSEGGERI
SUL SEDILE POSTERIORE

Il sistema di avviso occupanti posteriore
monitora le condizioni del veicolo e informa
il conducente di controllare se sul sedile
posteriore sono presenti passeggeri
quando si disinserisce l'accensione.

COME FUNZIONA IL SISTEMA
DI RILEVAMENTO DELLA
PRESENZA DI PASSEGGERI
SUL SEDILE POSTERIORE

Il sistema monitora l'apertura e la chiusura
delle portiere posteriori per indicare
l'eventuale presenza di passeggeri sul
sedile posteriore,

Nella schermata del display informazioni
e intrattenimento viene visualizzato un
messaggio e viene emesso un segnale
acustico quando si disinserisce
l'accensione in presenza di una o più delle
seguenti condizioni:
•

Apertura o chiusura di una portiera
posteriore con l'accensione inserita.

•

Inserimento dell'accensione entro 15
minuti dall'apertura e chiusura di una
portiera posteriore.

•

Inserimento dell'accensione entro 15
minuti dalla comparsa del messaggio
o dal segnale acustico.

PRECAUZIONI RELATIVE AL
SISTEMA DI RILEVAMENTO
DELLA PRESENZA DI
PASSEGGERI SUL SEDILE
POSTERIORE

PERICOLO:

nei giorni più caldi, la

temperatura all'interno dell'abitacolo
può aumentare rapidamente.
L'esposizione di persone o animali a
temperature elevate anche per un breve
periodo di tempo può causare la morte
o gravi lesioni, anche cerebrali, dovute al
calore. Bambini e neonati sono
maggiormente esposti al rischio.

PERICOLO:

non lasciare bambini

o animali da soli nel veicolo.
L'inosservanza di questa istruzione può
causare lesioni personali, anche letali.

LIMITAZIONI DEL SISTEMA DI
RILEVAMENTO DELLA
PRESENZA DI PASSEGGERI
SUL SEDILE POSTERIORE

Il sistema non rileva la presenza di oggetti
o di passeggeri sul sedile posteriore.
Monitora invece l'apertura e la chiusura
delle portiere posteriori.

Nota:

se le condizioni per l'invio della

notifica sono soddisfatte, è possibile
ricevere un avviso anche quando non vi sono
occupanti sul sedile posteriore.

Nota:

in assenza delle condizioni previste,

il conducente può non ricevere l'avviso
quando vi è un occupante sul sedile
posteriore. Ciò avviene, ad esempio, quando
la persona che occupa il sedile posteriore
non è entrata nel veicolo tramite una delle
portiere posteriori.

175

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sistema di rilevamento della presenza di passeggeri sul sedile

posteriore

Nota:

il segnale acustico non viene emesso

quando si apre la portiera anteriore prima
di disinserire l'accensione.

ATTIVAZIONE E
DISATTIVAZIONE DEL
SISTEMA DI RILEVAMENTO
DELLA PRESENZA DI
PASSEGGERI SUL SEDILE
POSTERIORE

1.

Premere

Impostazioni

 sul touch

screen.

2. Premere

Veicolo

.

3. Attivare o disattivare

Avviso sedili

posteriori occupati

.

Nota:

il sistema è attivo per impostazione

predefinita.

Nota:

se si esegue un master reset, il

sistema potrebbe attivarsi di nuovo.

Promemoria semestrale

 (se in dotazione)

quando si disattiva il sistema, ogni sei mesi
viene visualizzato un messaggio sul display
informazioni che segnala lo stato di
disattivazione del sistema stesso. È
possibile riattivare il sistema o lasciarlo
disattivato.

INDICATORI DEL SISTEMA DI
RILEVAMENTO DELLA
PRESENZA DI PASSEGGERI
SUL SEDILE POSTERIORE

E350472

Messaggio

Verifica che i sedili posteriori siano liberi

Compare quando si spegne il veicolo dopo
aver soddisfatto le condizioni di avviso.

Il messaggio rimane visualizzato per un
breve periodo di tempo.  Premere

Chiudi

per confermare e rimuovere il messaggio.

Nota:

A seconda della versione del SYNC,

l'immagine visualizzata potrebbe essere
diversa da quella qui riportata.

176

Puma (CF7) Vehicles Built From: 22-11-2021, CG3833itITA itITA, Edition date: 202108, Second-Printing

Sistema di rilevamento della presenza di passeggeri sul sedile

posteriore
