Ford F150 Pickup. Manual - part 982

Fig. 810: Installing Piston Pin In Piston & Connecting Rod Assembly
Courtesy of FORD MOTOR CO.

4. Install the piston pin retaining clips in the piston.

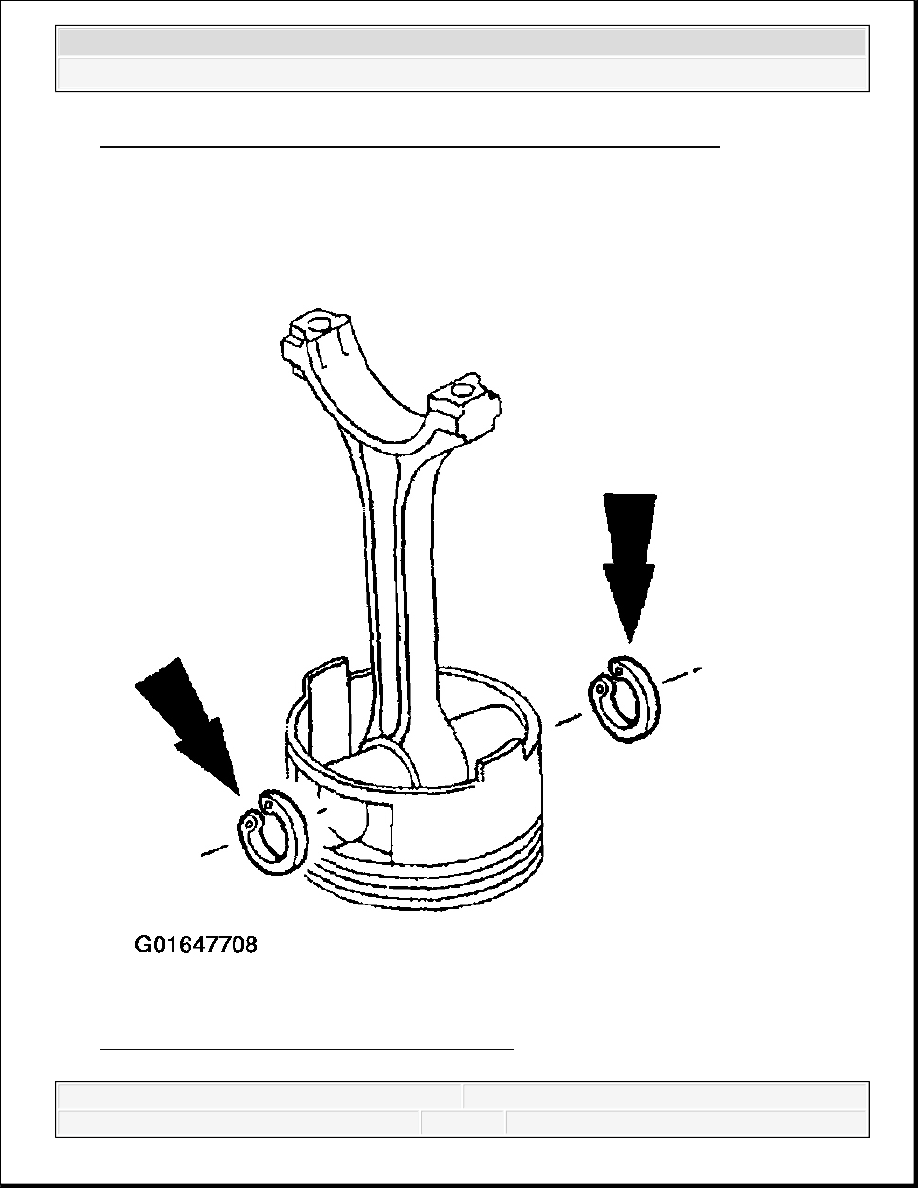

Fig. 811: Installing Piston Pin Retaining Clips
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



INTAKE MANIFOLD ASSEMBLY - 4.6L

Material

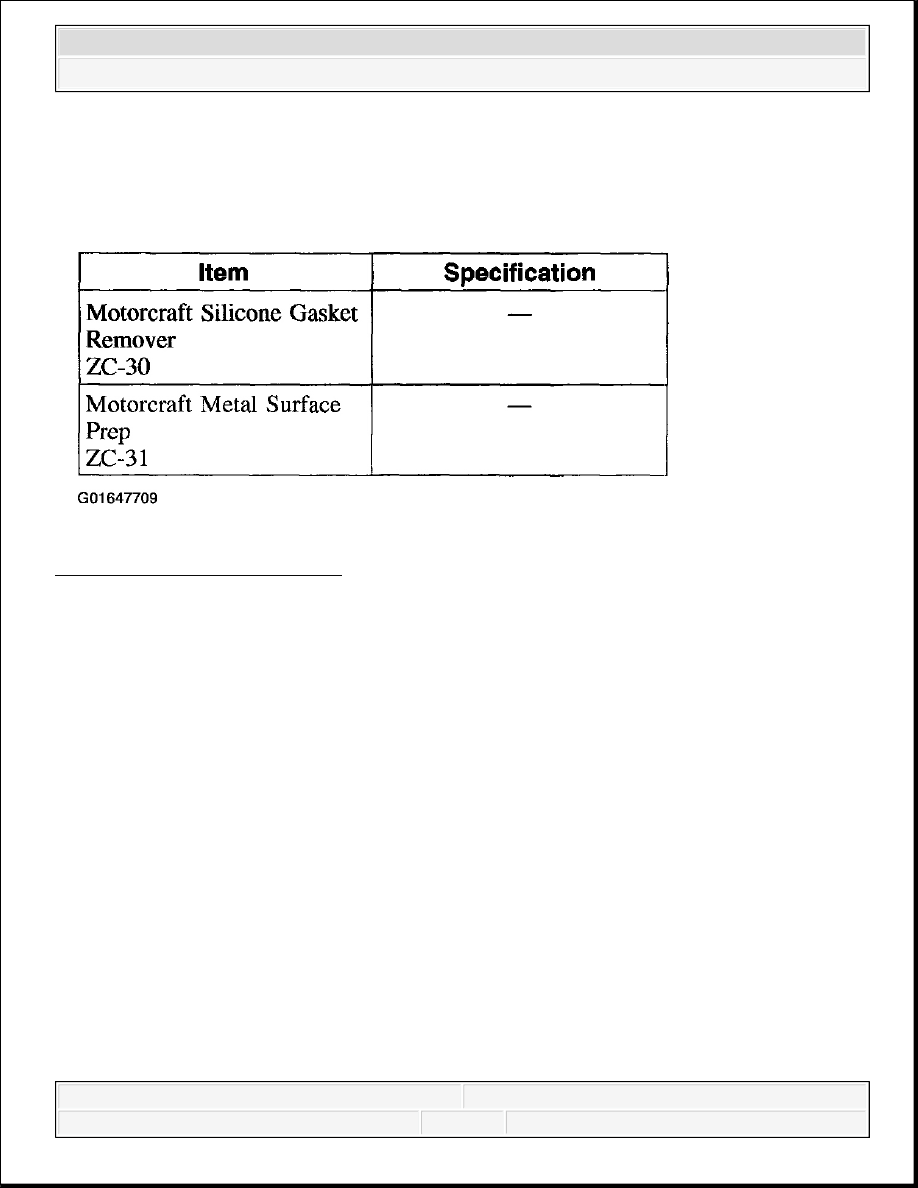

Fig. 812: Material Specification
Courtesy of FORD MOTOR CO.

Disassembly

1. Remove the fuel infection supply manifold.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

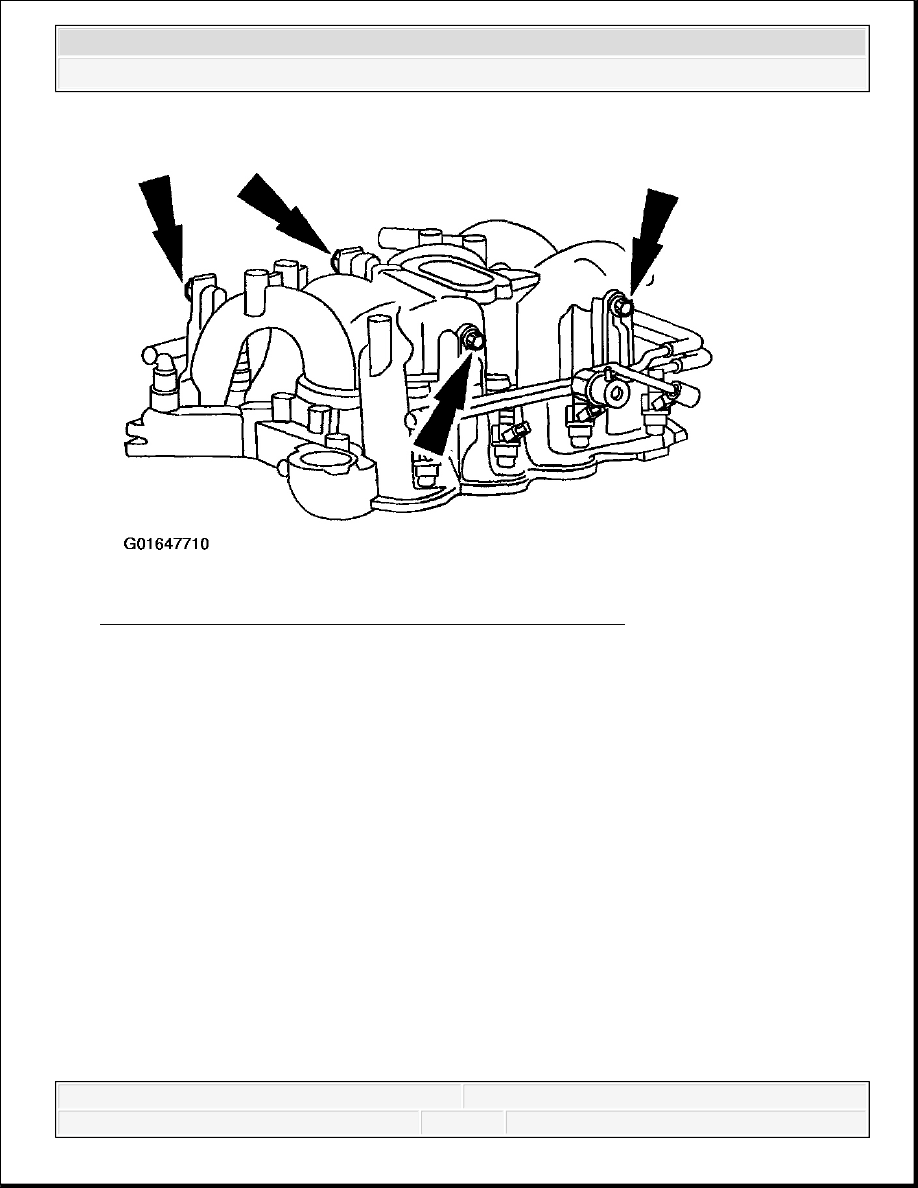

Fig. 813: Removing Fuel Infection Supply Manifold - 4.6L
Courtesy of FORD MOTOR CO.

2. Remove the fuel injectors from the fuel injection supply manifold.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

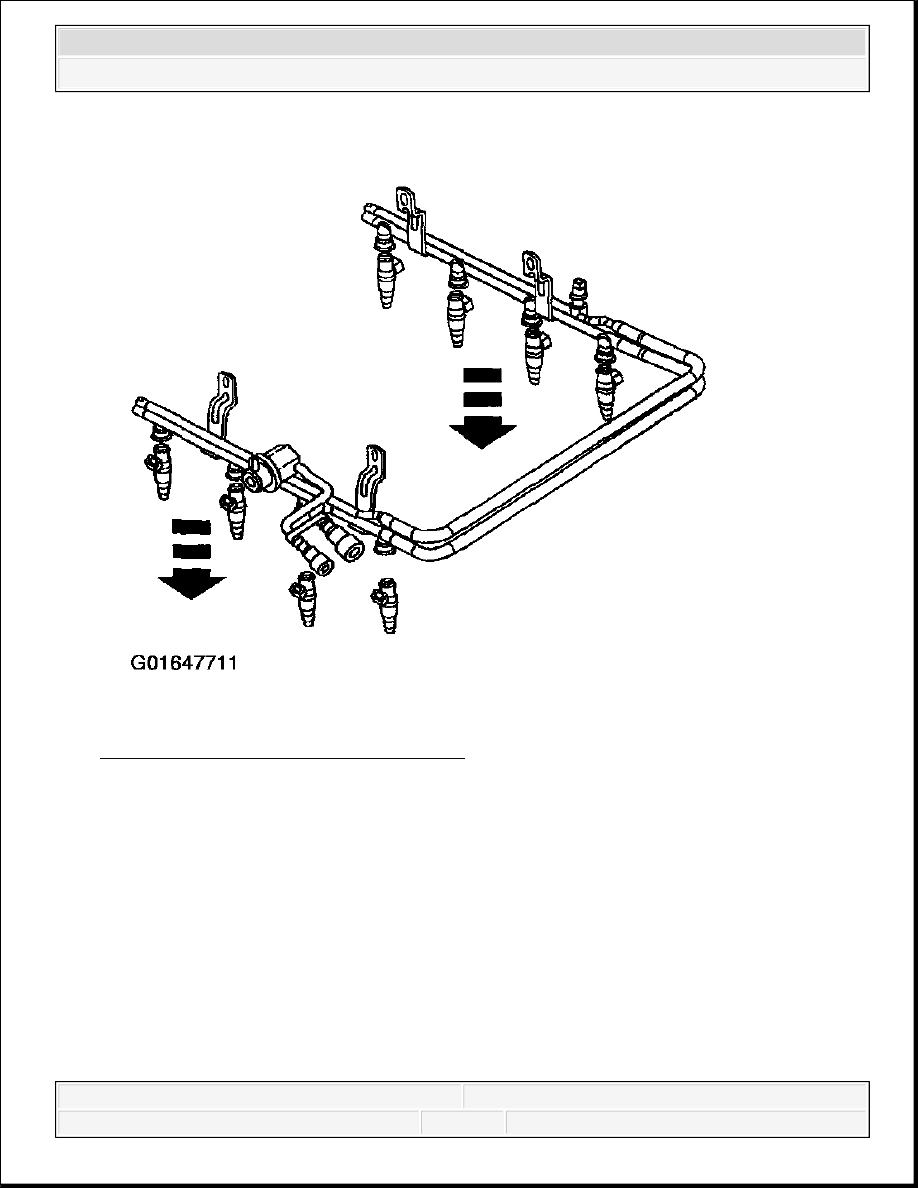

Fig. 814: Removing Fuel Injectors - 4.6L
Courtesy of FORD MOTOR CO.

3. Inspect the two O-ring seals from each fuel injector. Install new O-ring seals as needed.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
