2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

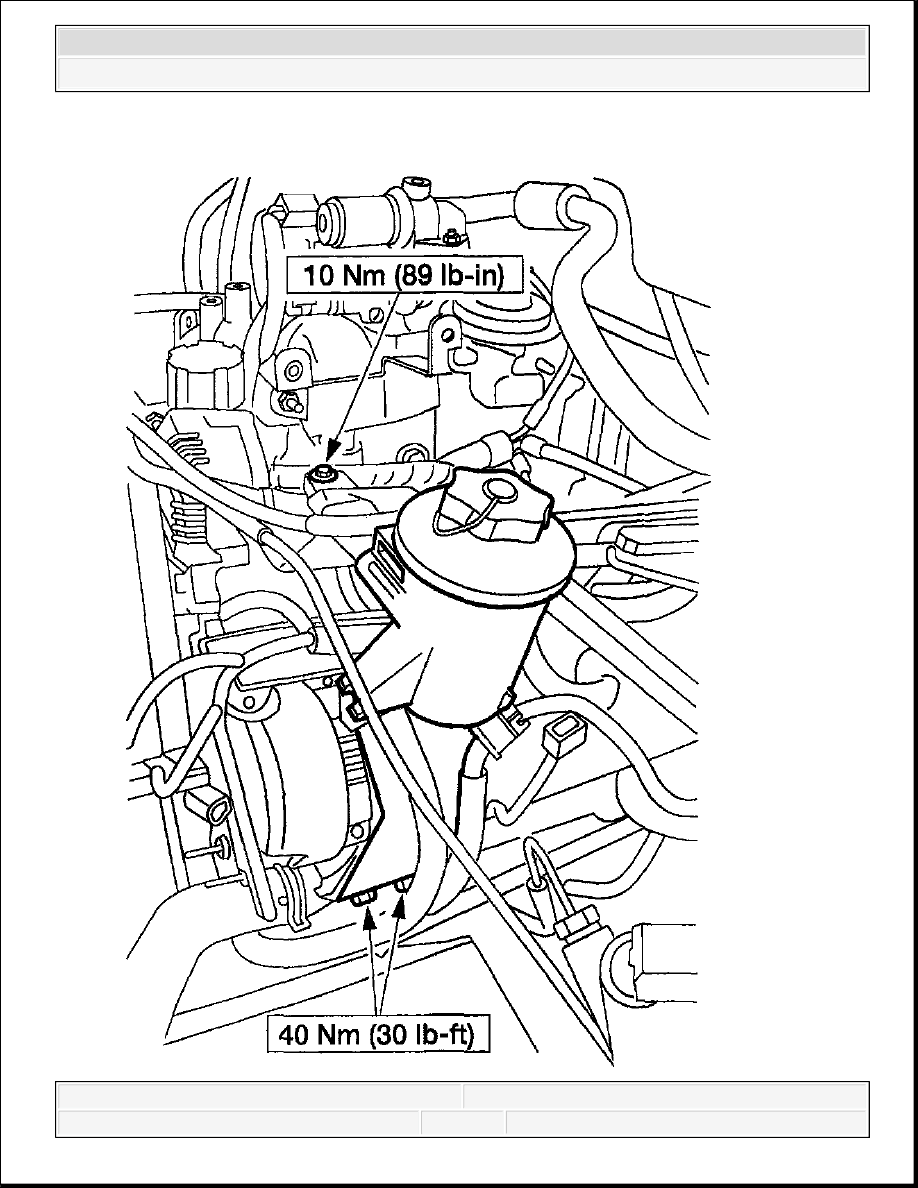

Fig. 470: Installing Power Steering Reservoir - 4X2, 4.6L
Courtesy of FORD MOTOR CO.

26. Install the exhaust manifold to EGR valve tube.

Hand-tighten the fittings.

Tighten the upper fitting.

Tighten the lower fitting.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

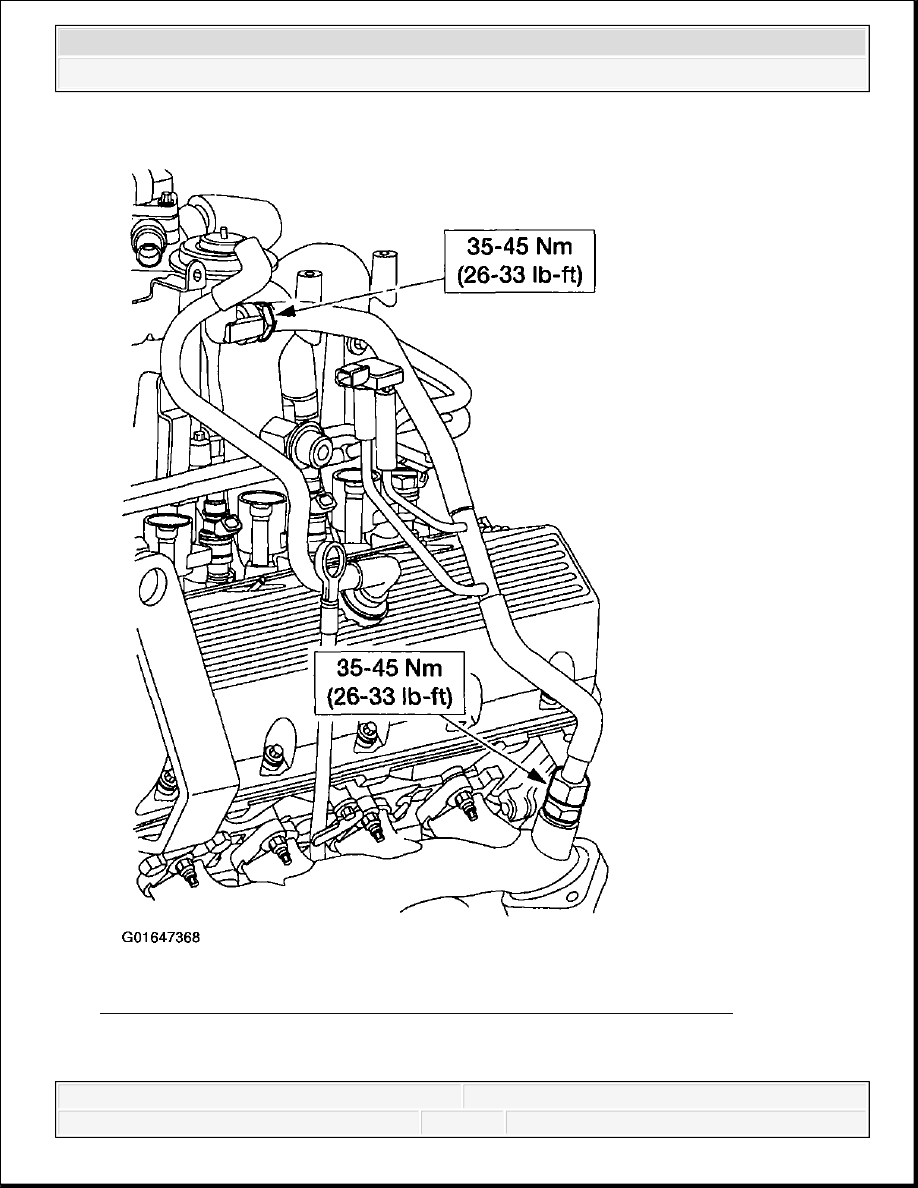

Fig. 471: Installing Exhaust Manifold To EGR Valve Tube - 4X2, 4.6L
Courtesy of FORD MOTOR CO.

27. Connect the fuel hose spring lock couplings. For additional information, refer to FUEL



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



LINE CONNECTORS or FUEL LINE FITTINGS .

28. Connect the IAC.

Fig. 472: Connecting IAC - 4X2, 4.6L
Courtesy of FORD MOTOR CO.

29. Connect the brake booster vacuum tube and bracket and install the nut.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
