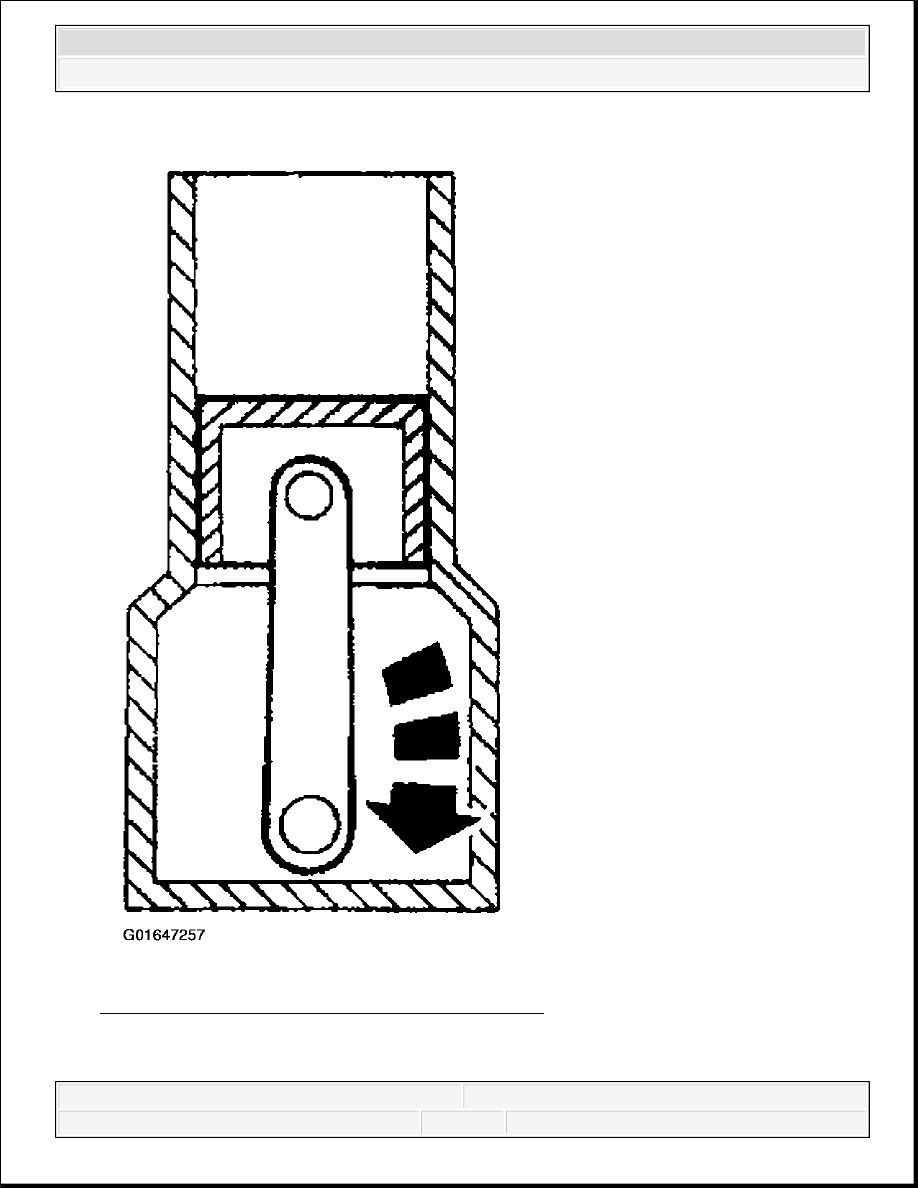

Fig. 360: Positioning Piston At Bottom Of Stroke
Courtesy of FORD MOTOR CO.

3. Install the special tool between the valve spring coils to prevent valve stem seal damage.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

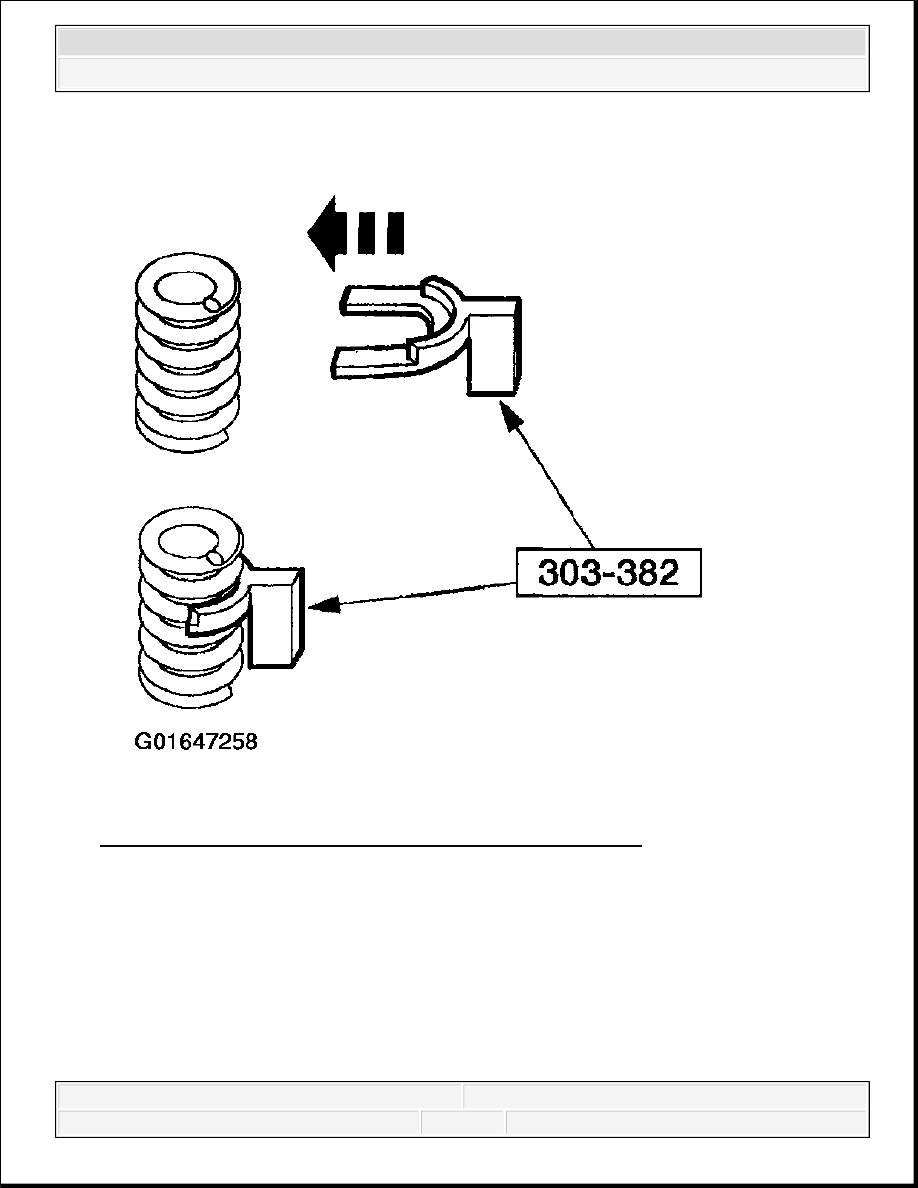

Fig. 361: Installing Special Tool Between Valve Spring Coils
Courtesy of FORD MOTOR CO.

NOTE:

The camshaft roller followers must be installed in their original
locations. Record the camshaft roller follower locations.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

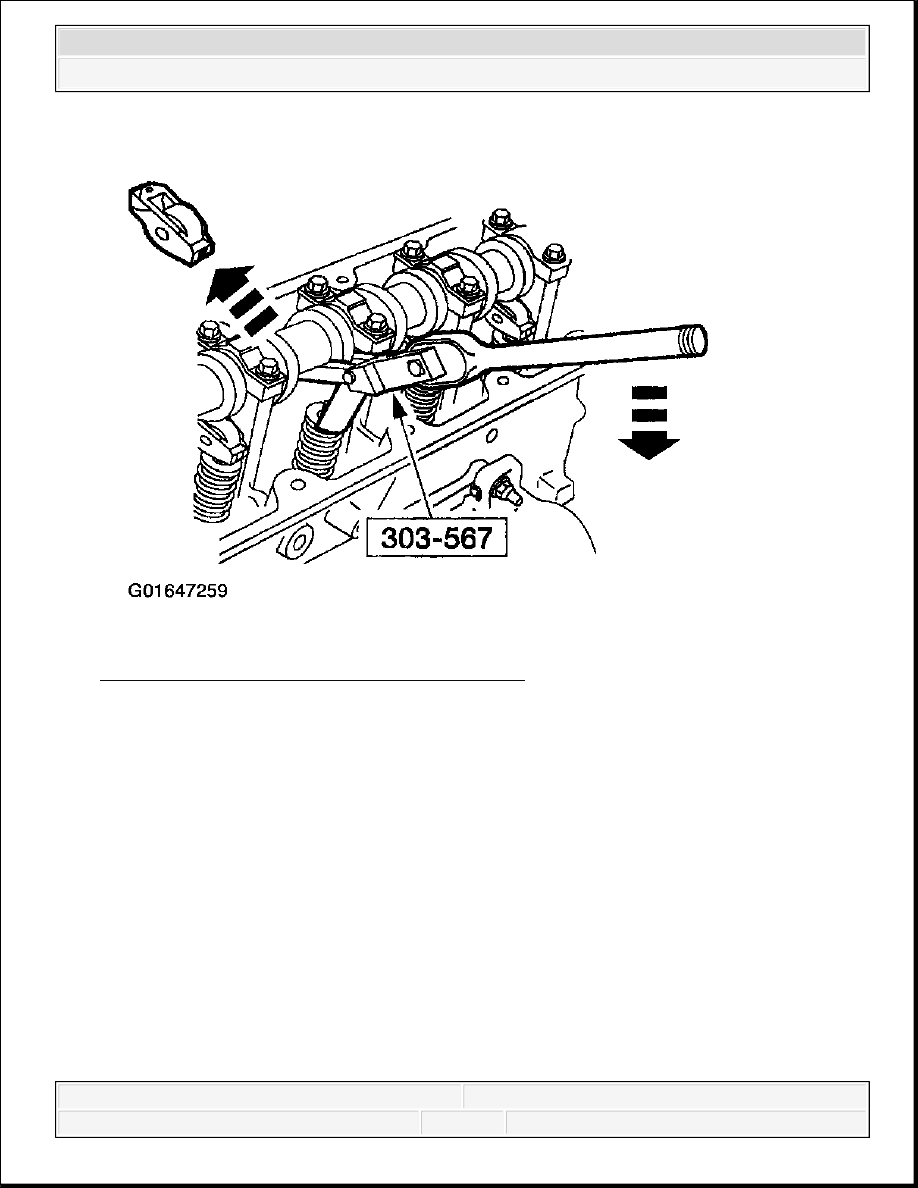

Fig. 362: Removing Camshaft Roller Followers
Courtesy of FORD MOTOR CO.

4. Use the special tool to compress the valve springs and remove the camshaft roller followers.

Installation

1. Install the camshaft roller followers.

1. Install the special tool.

2. Compress the valve springs.

3. Install the camshaft roller followers in their original locations.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

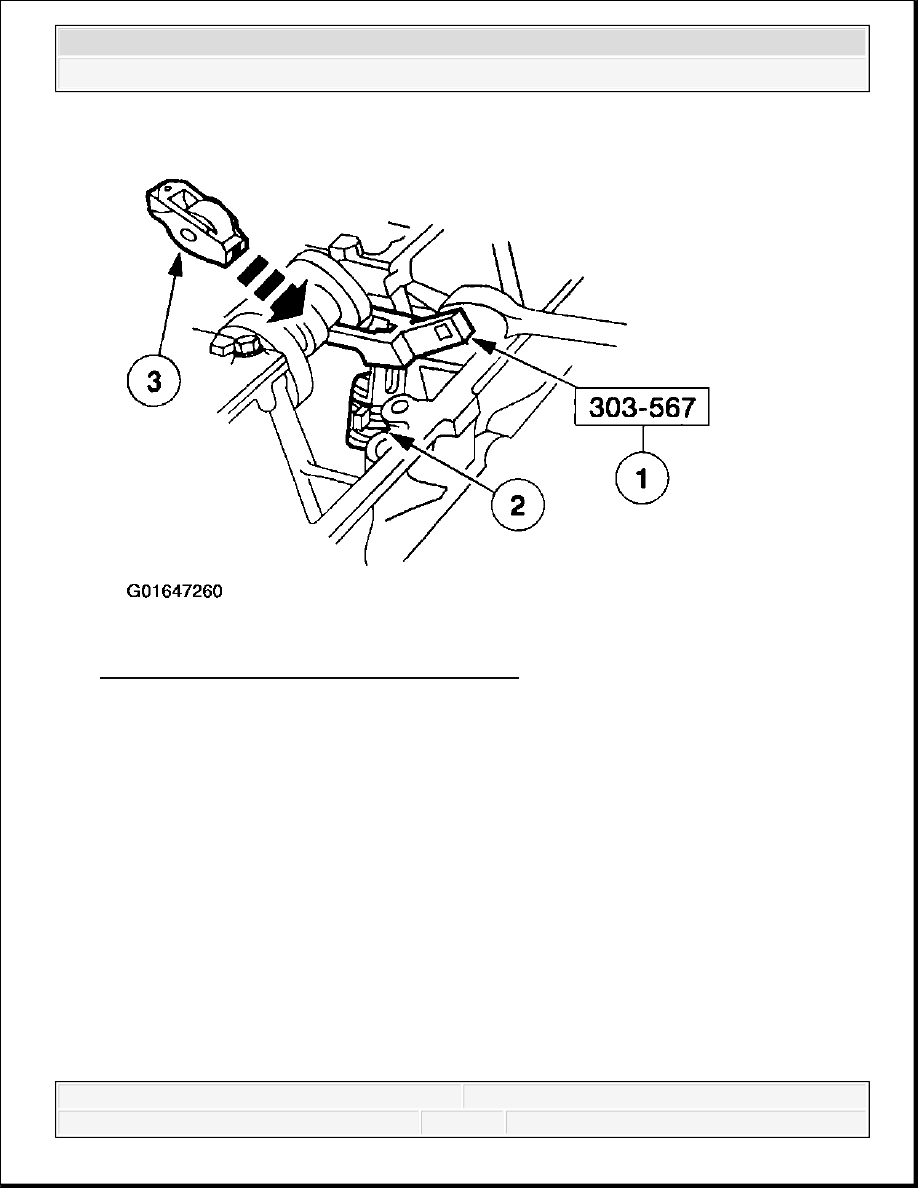

Fig. 363: Installing Camshaft Roller Followers
Courtesy of FORD MOTOR CO.

2. Remove the special tool.
