Fig. 344: Verifying Correct Alignment Of Timing Marks - 4.6L
Courtesy of FORD MOTOR CO.

17. Remove special tools from the camshaft.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 345: Removing Special Tools From Camshaft - 4.6L
Courtesy of FORD MOTOR CO.

18. Install the crankshaft sensor ring on the crankshaft.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 346: Installing Crankshaft Sensor Ring On Crankshaft - 4.6L
Courtesy of FORD MOTOR CO.

19. Install the engine front cover. For additional information, refer to ENGINE FRONT

COVER .

VALVE SPRINGS

Special Tool(s)



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

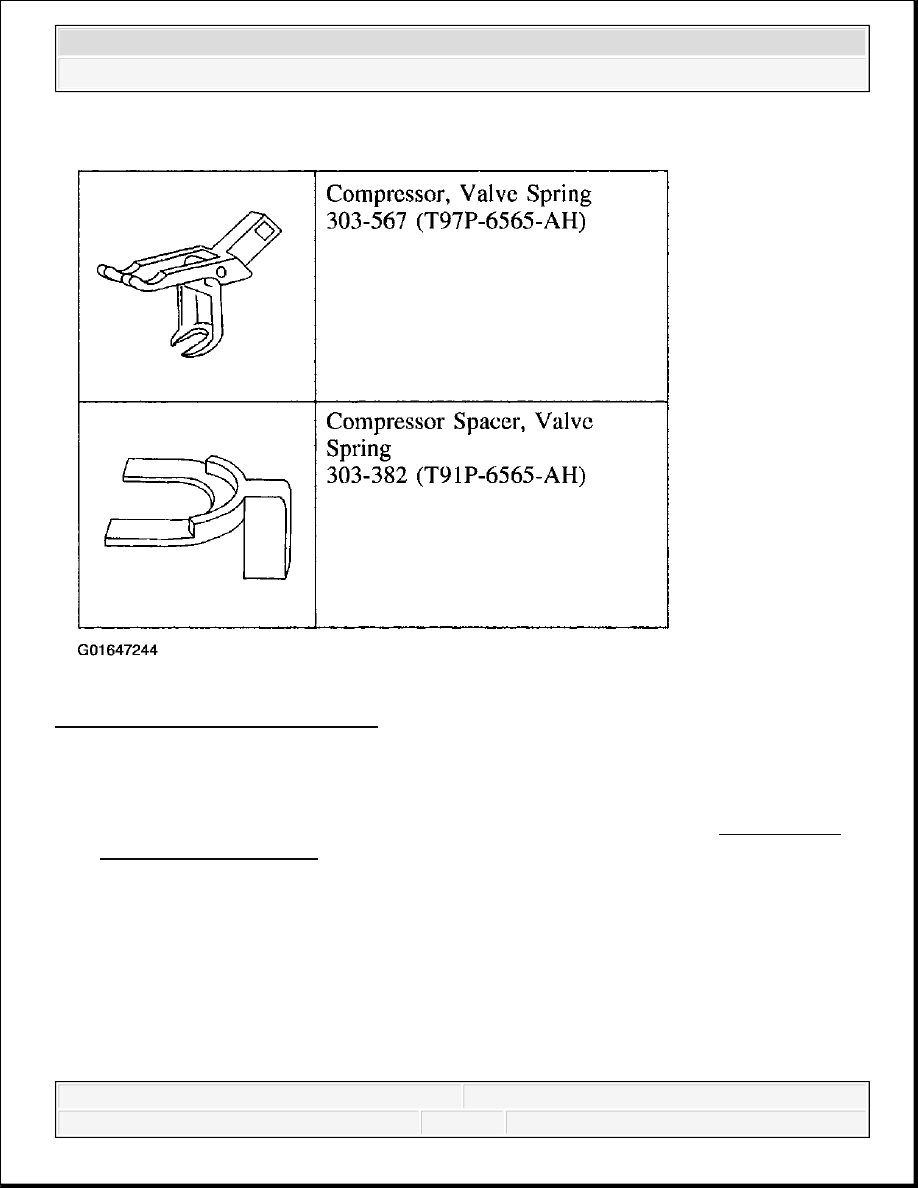

Fig. 347: Identifying Special Tool(s)
Courtesy of FORD MOTOR CO.

Removal

1. Remove the camshaft roller followers. For additional information, refer to CAMSHAFT

ROLLER FOLLOWER .

2. Position the piston at the top of the stroke.
