Ford F150 Pickup. Manual - part 842

Fig. 281: Identifying Engine Front Cover Fasteners - 4.6L (2 Of 3)
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

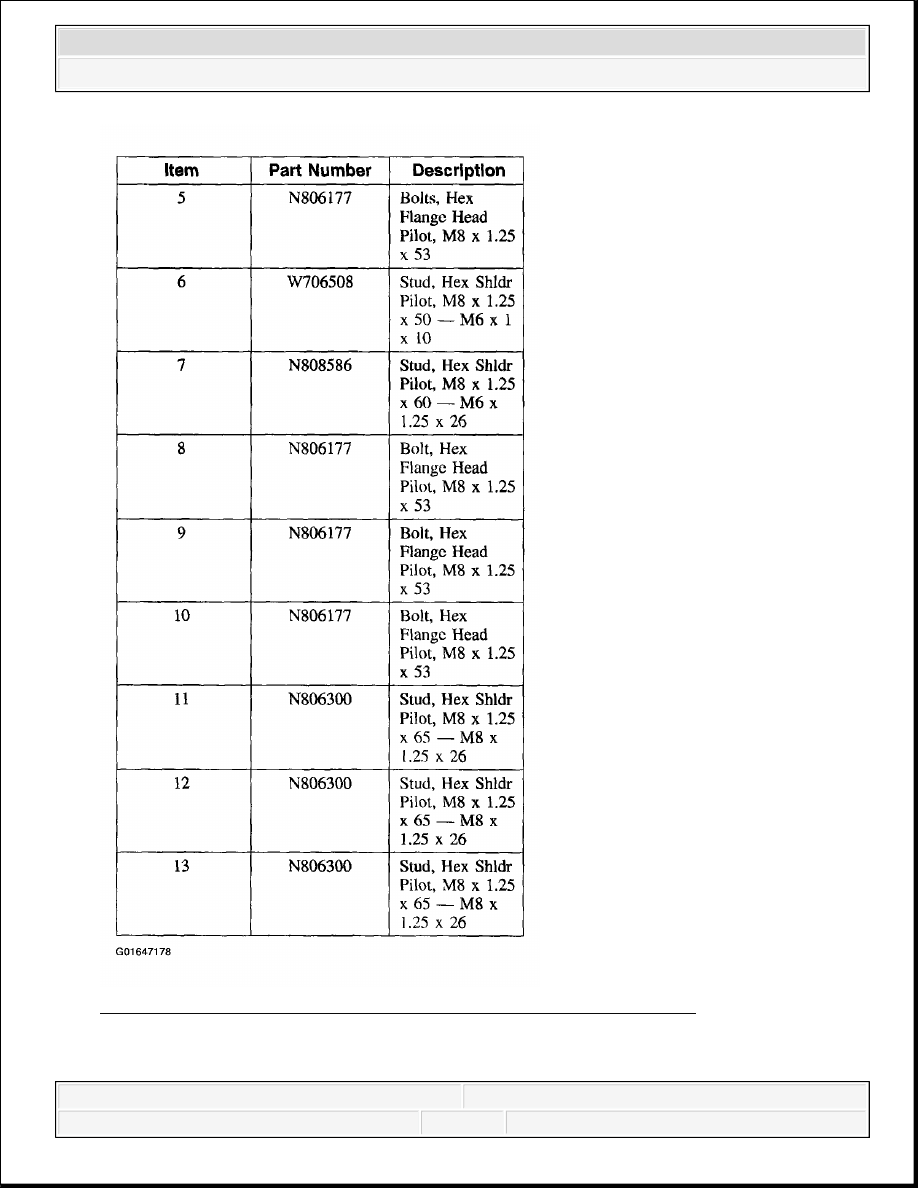

Fig. 282: Identifying Engine Front Cover Fasteners - 4.6L (3 Of 3)
Courtesy of FORD MOTOR CO.

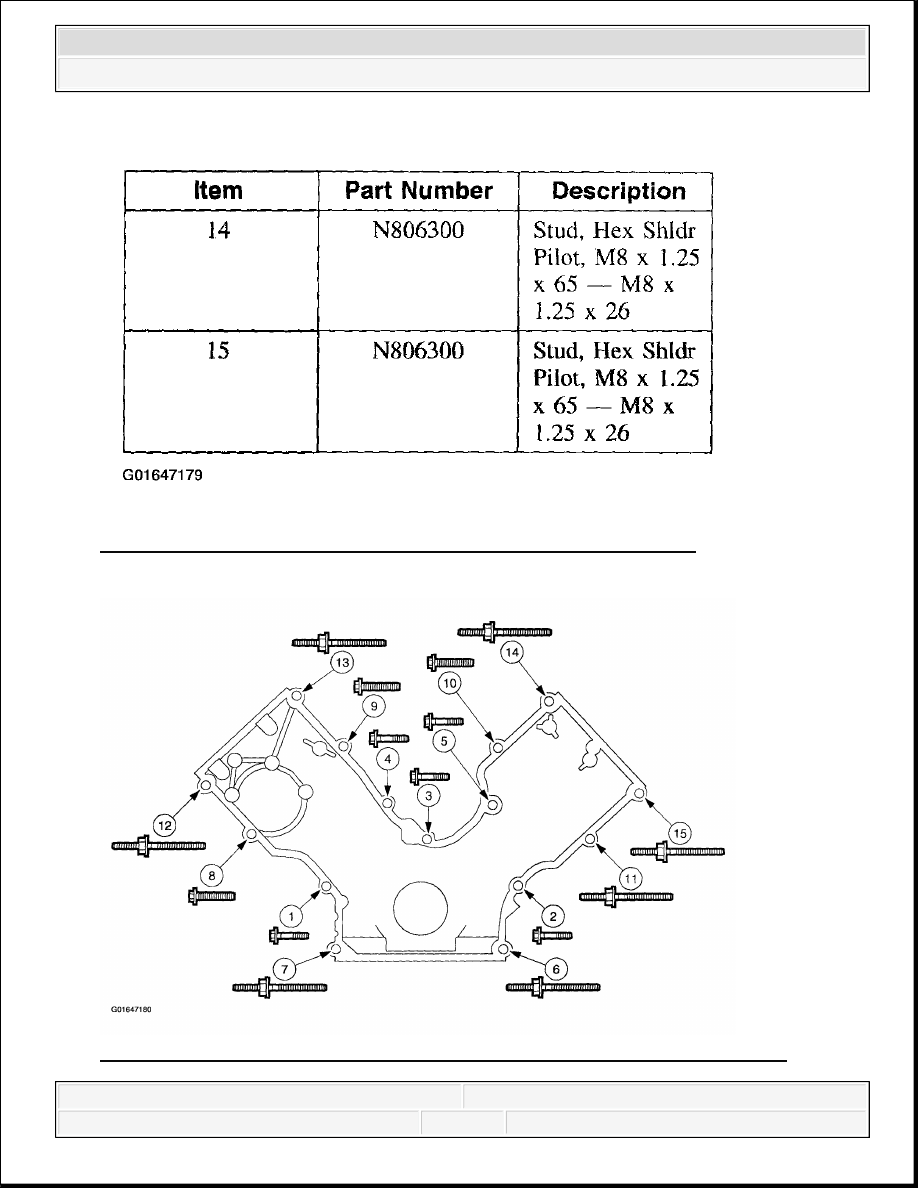

Fig. 283: Engine Front Cover Fastener Location/Tightening Sequence - 4.6L



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Courtesy of FORD MOTOR CO.

Windsor Engine (5.4L)

4. Tighten the engine front cover fasteners in sequence in three stages.

Stage 1: Tighten fasteners 1 through 5 to 25 Nm (18 lb-ft).

Stage 2: Tighten fasteners 6 and 7 to 48 Nm (35 lb-ft).

Stage 3: Tighten fasteners 8 through 15 to 48 Nm (35 lb-ft).



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

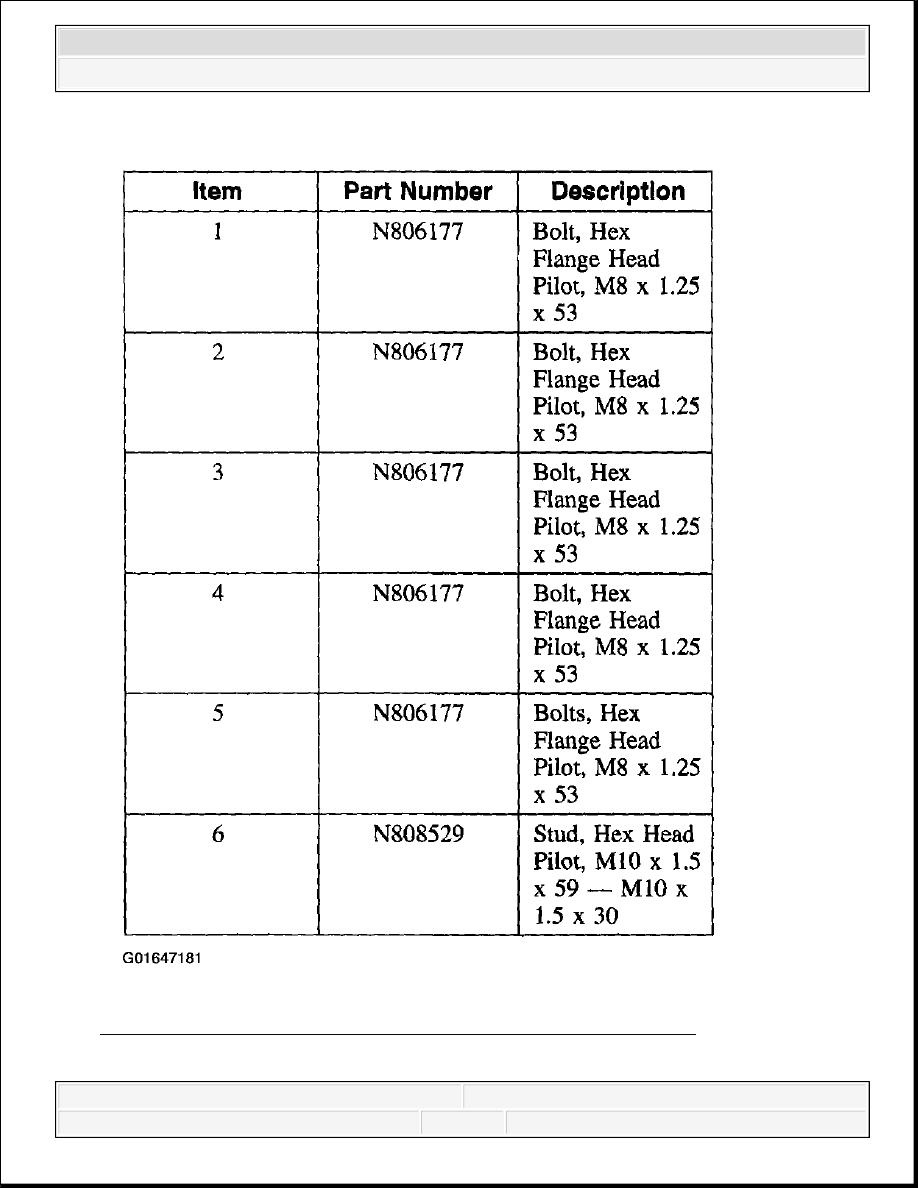

Fig. 284: Identifying Engine Front Cover Fasteners - 5.4L (1 Of 3)
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
