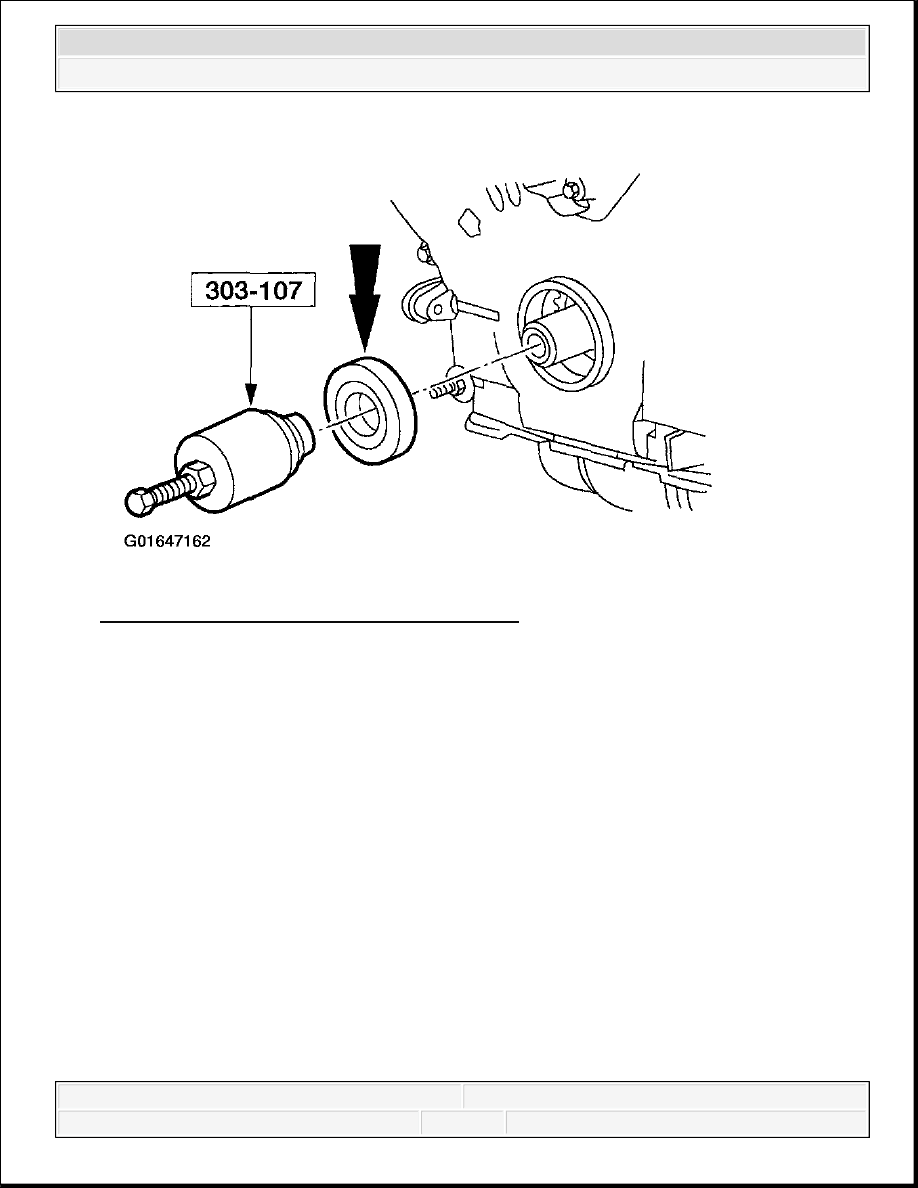

Fig. 265: Removing Crankshaft Front Oil Seal
Courtesy of FORD MOTOR CO.

Installation

1. Lubricate the engine front cover and the crankshaft front oil seal inner lip with clean engine

oil.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

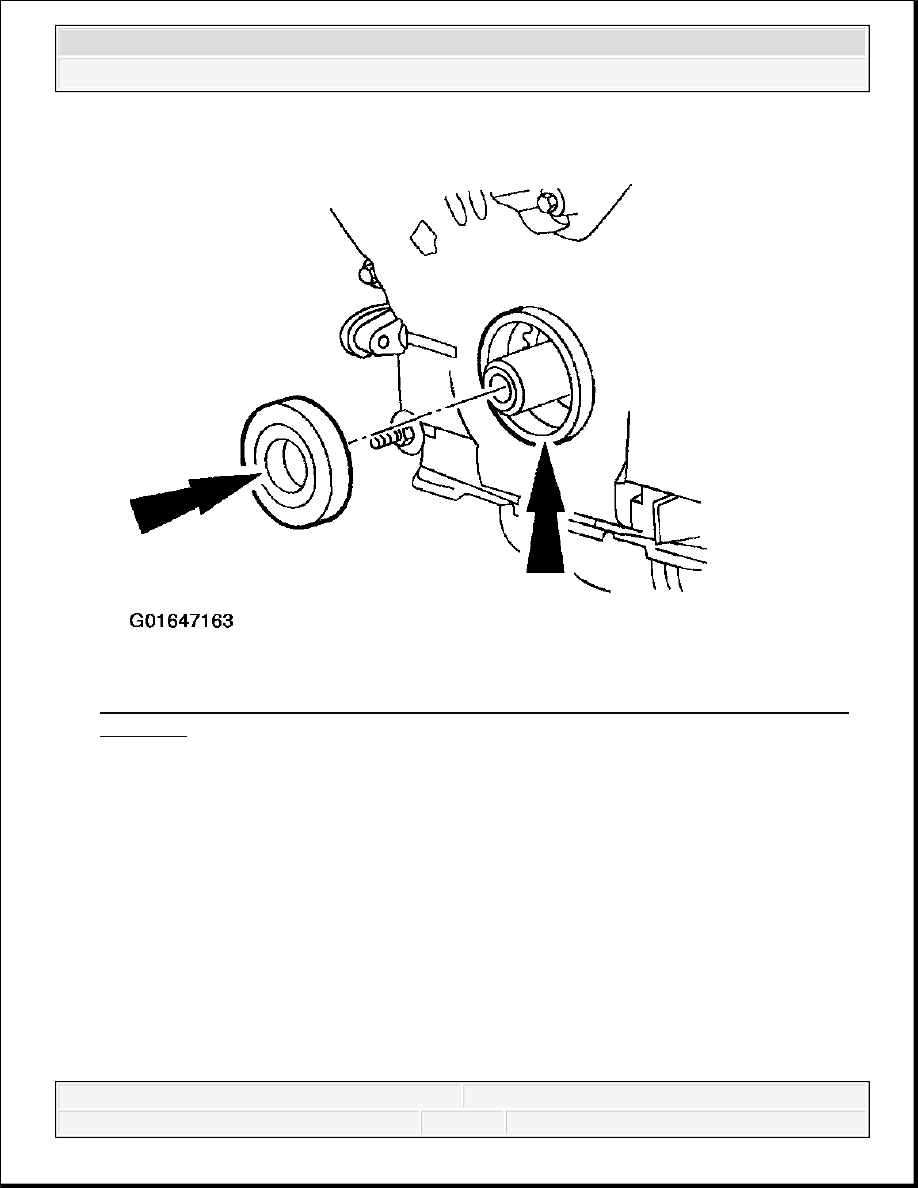

Fig. 266: Lubricating Surface Of Engine Front Cover & Crankshaft Front Oil Seal
Inner Lip
Courtesy of FORD MOTOR CO.

2. Using the special tools, install the crankshaft front oil seal into the engine front cover.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

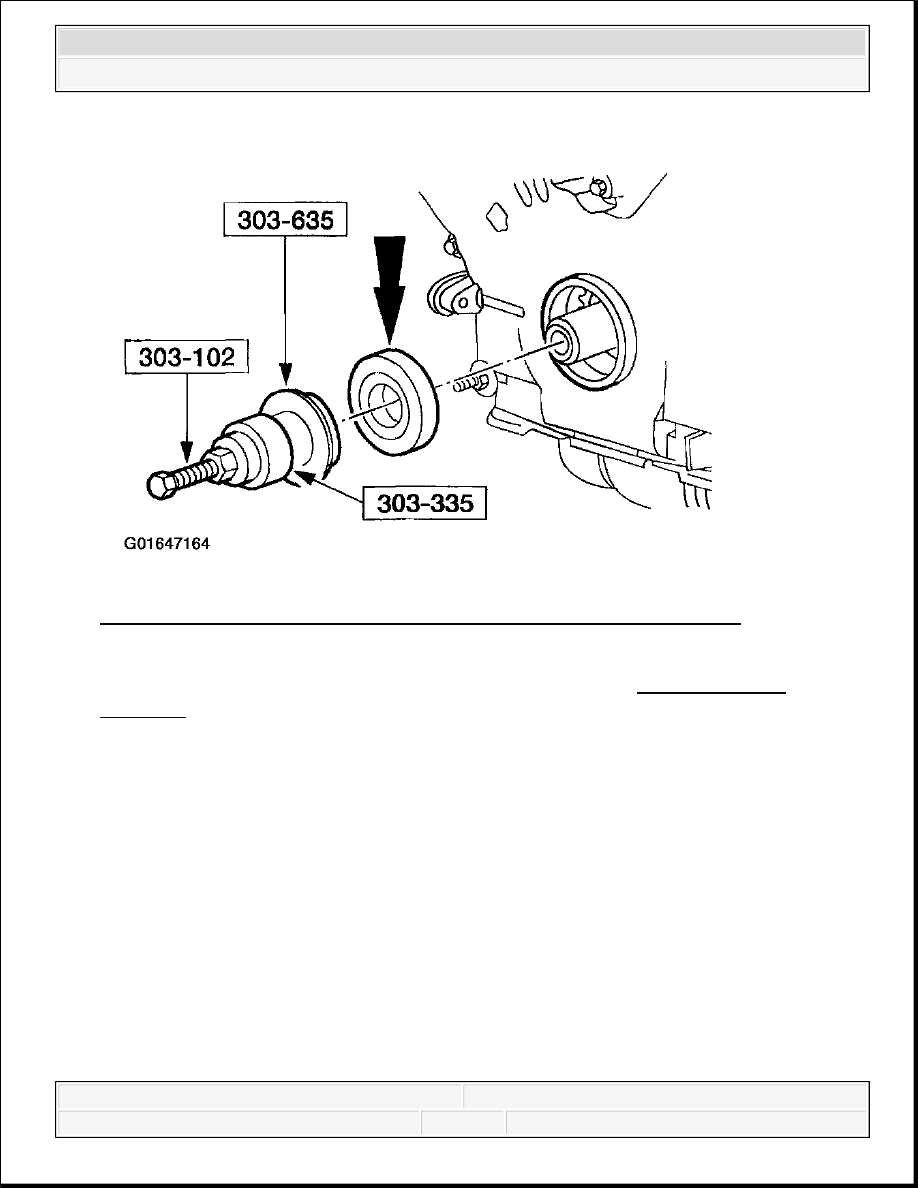

Fig. 267: Installing Crankshaft Front Oil Seal Into Engine Front Cover
Courtesy of FORD MOTOR CO.

3. Install the crankshaft pulley. For additional information, refer to CRANKSHAFT

PULLEY .

ENGINE FRONT COVER

Material



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

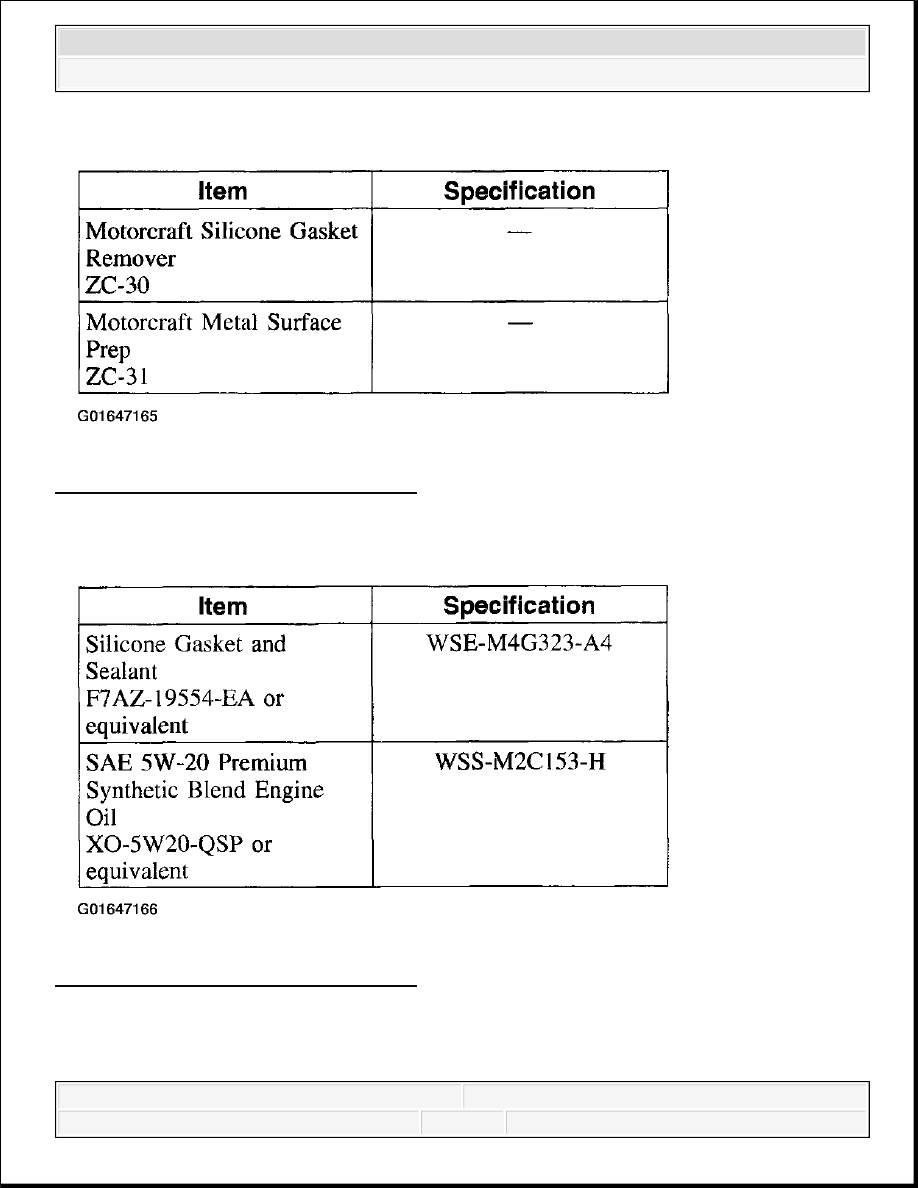

Fig. 268: Material Specification (1 Of 2)
Courtesy of FORD MOTOR CO.

Fig. 269: Material Specification (2 Of 2)
Courtesy of FORD MOTOR CO.

Removal



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
