2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

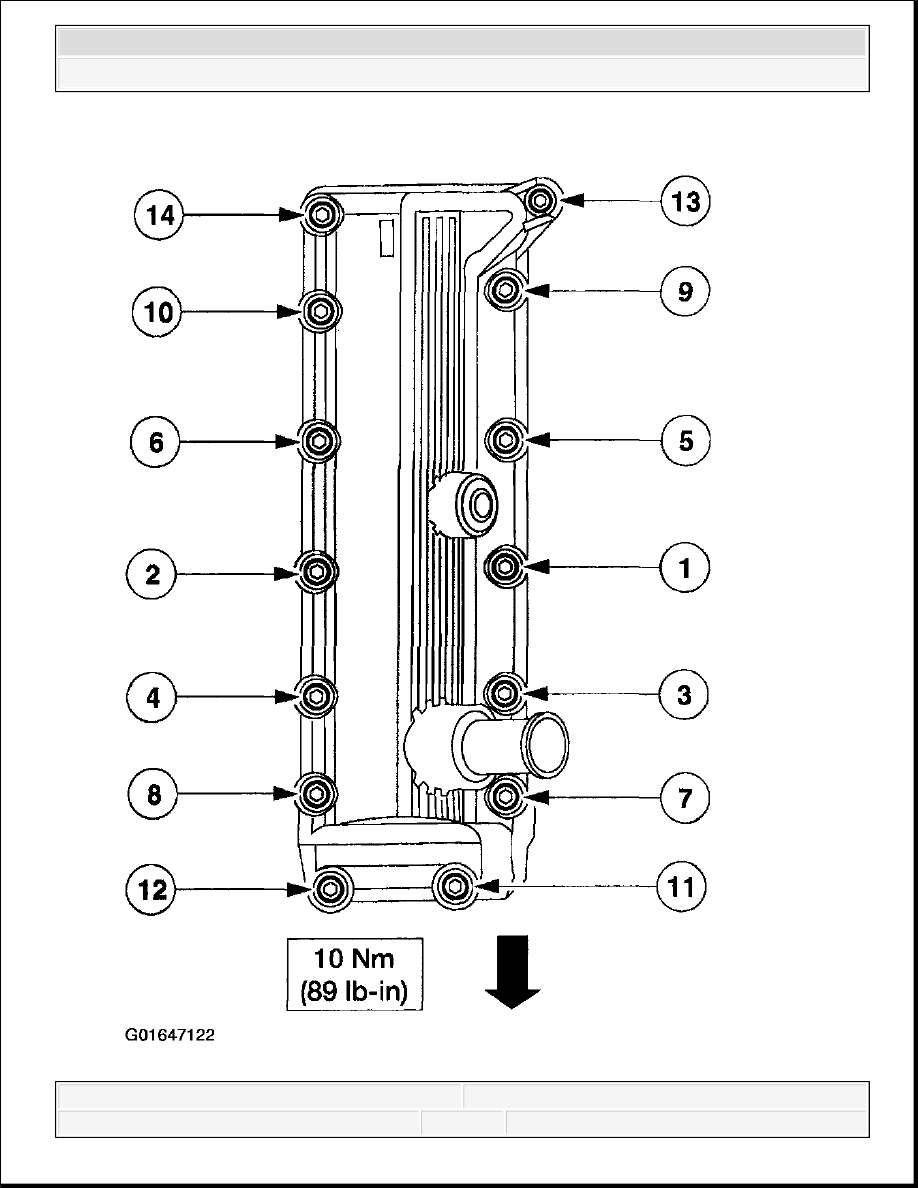

Fig. 225: Identifying Valve Cover (RH) Bolt Tightening Sequence - 5.4L
Courtesy of FORD MOTOR CO.

All Vehicles

6. Position the engine control wiring harness on the valve cover studs.

7. Connect the RH radio interference capacitor electrical connector.

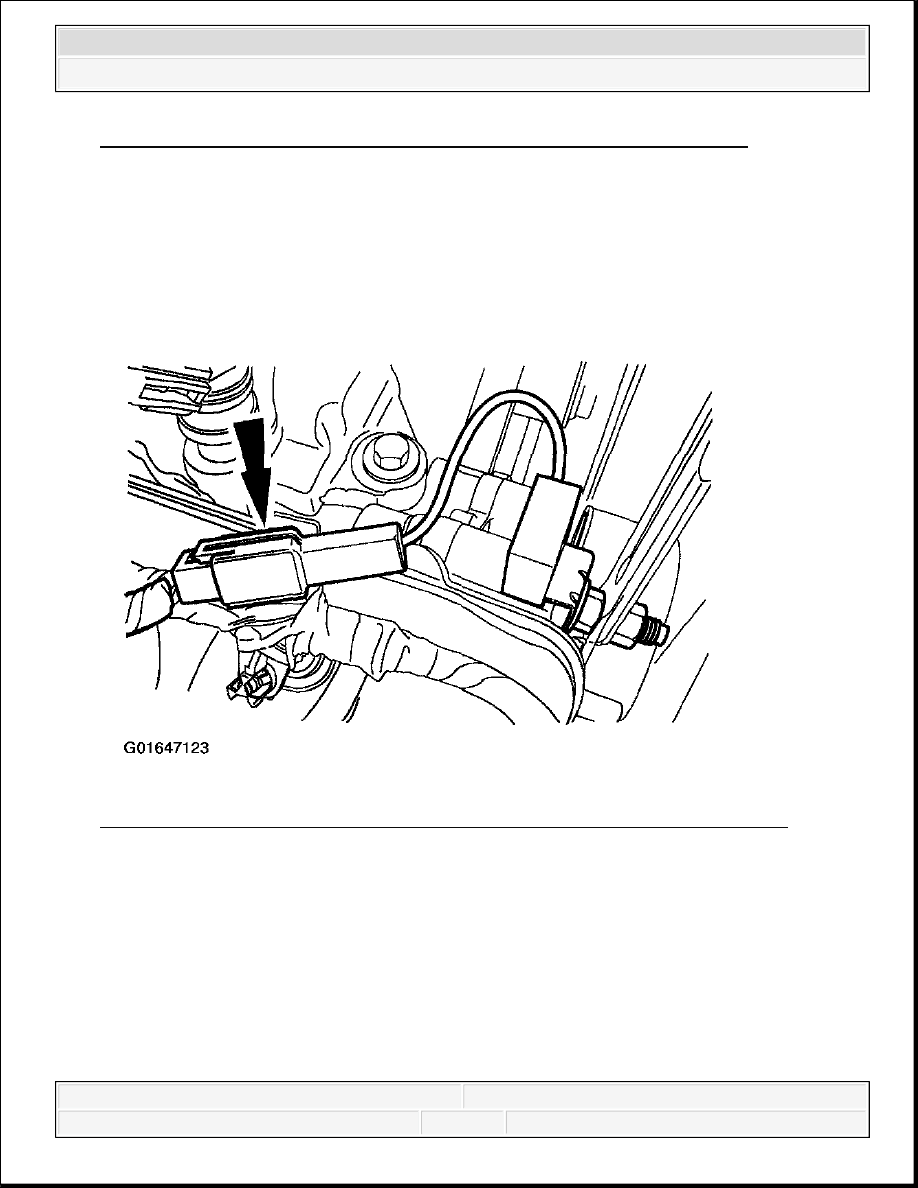

Fig. 226: Connecting RH Radio Interference Capacitor Electrical Connector
Courtesy of FORD MOTOR CO.

8. Connect the RH ignition coil electrical connections.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

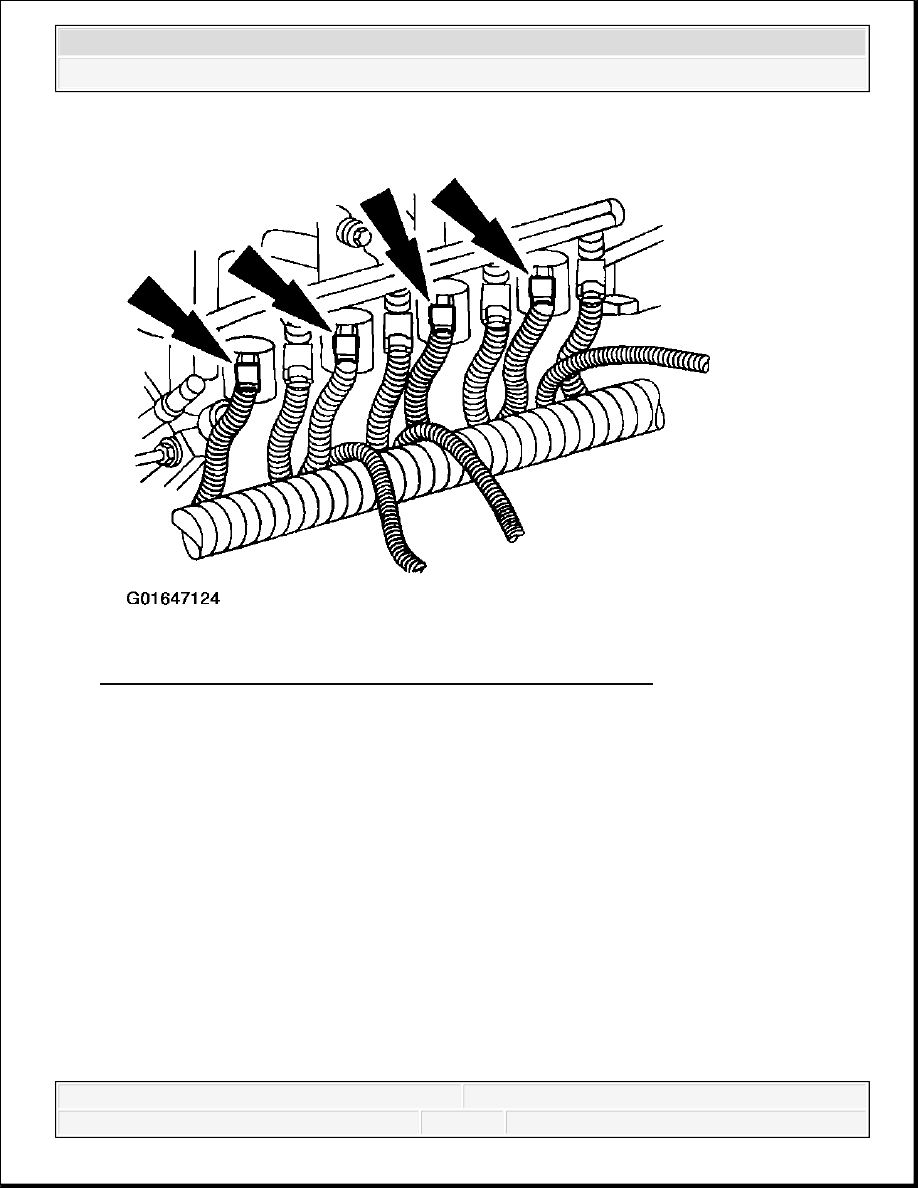

Fig. 227: Connecting RH Ignition Coil Electrical Connections
Courtesy of FORD MOTOR CO.

9. Connect the RH fuel injector electrical connectors.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

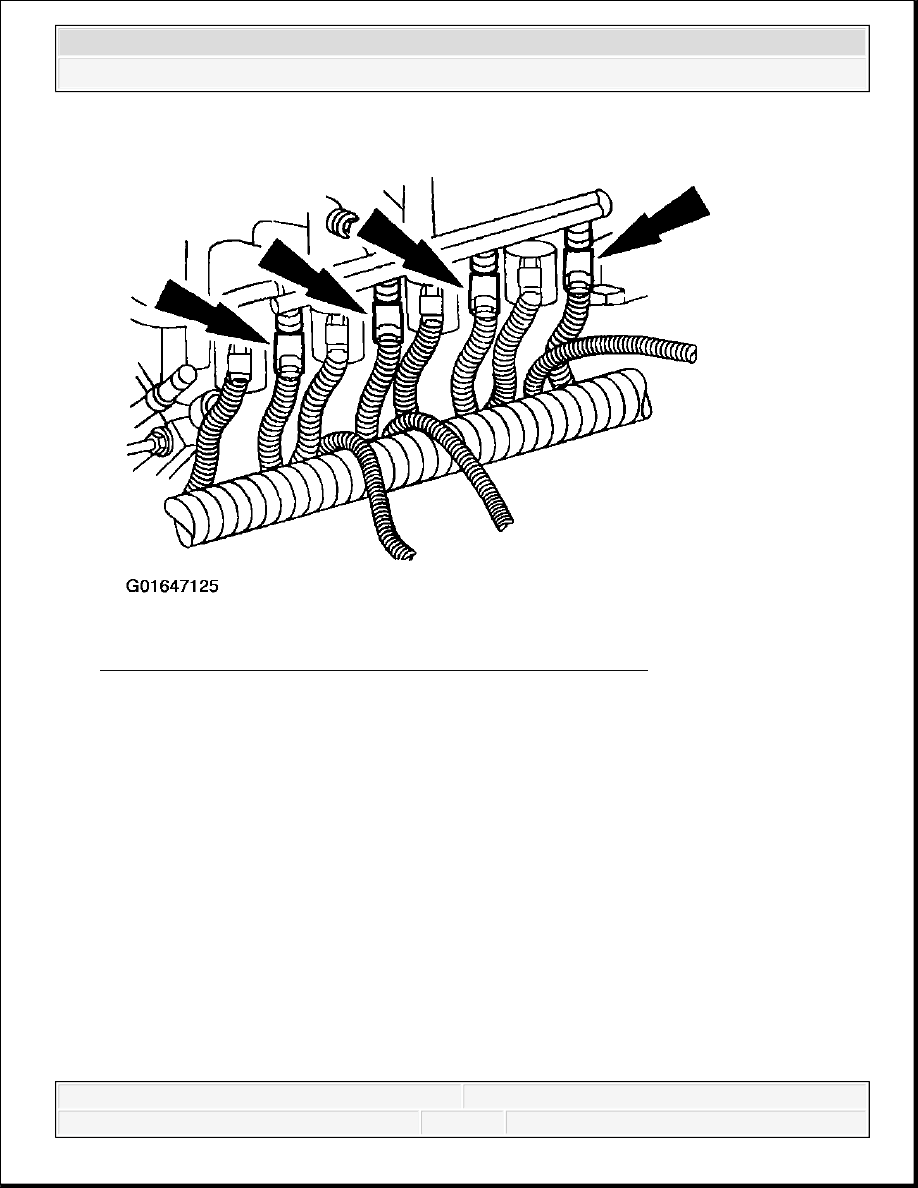

Fig. 228: Connecting RH Fuel Injector Electrical Connectors
Courtesy of FORD MOTOR CO.

Bi-Fuel Vehicles

10. Install the cooling system tubes.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
