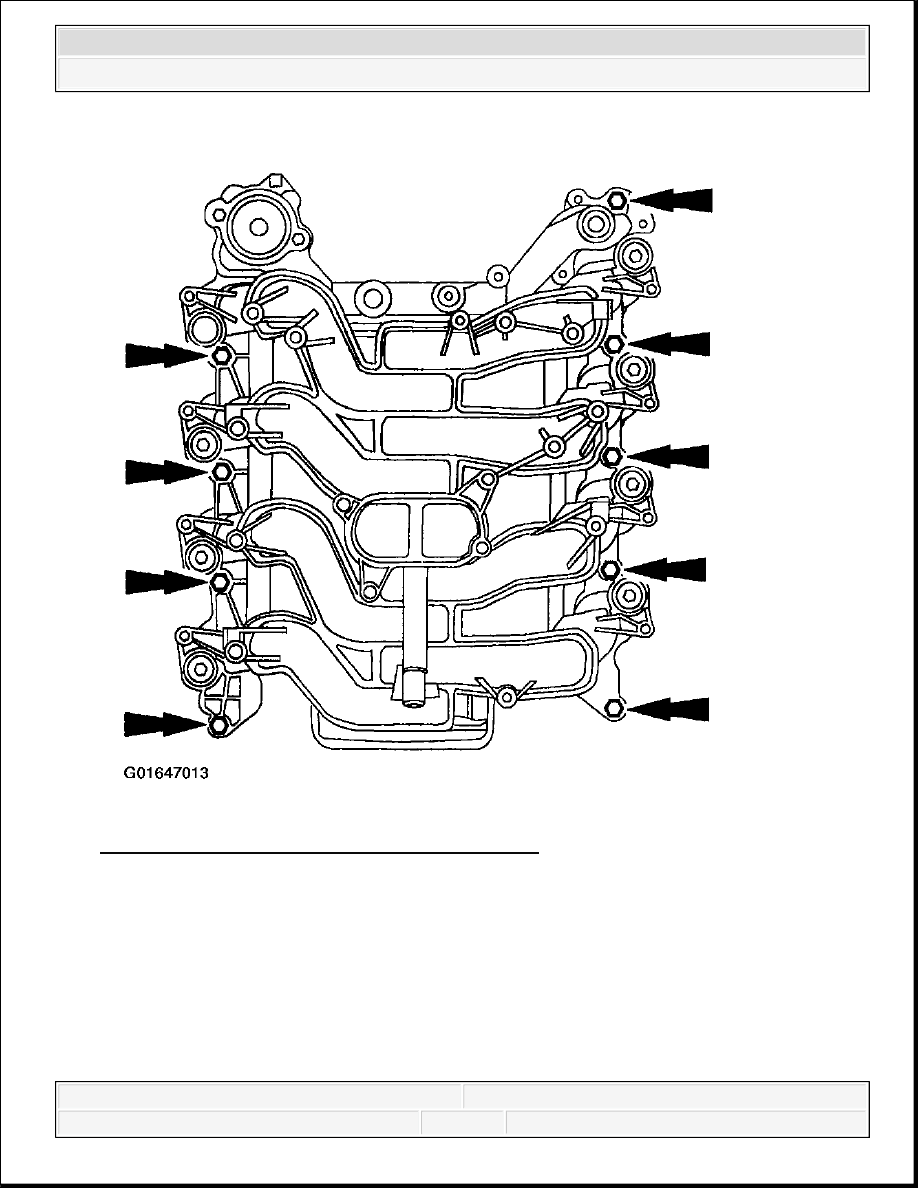

Fig. 116: Removing Intake Manifold Bolts - 5.4L
Courtesy of FORD MOTOR CO.

33. Remove the intake manifold.

Discard the intake manifold gaskets.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

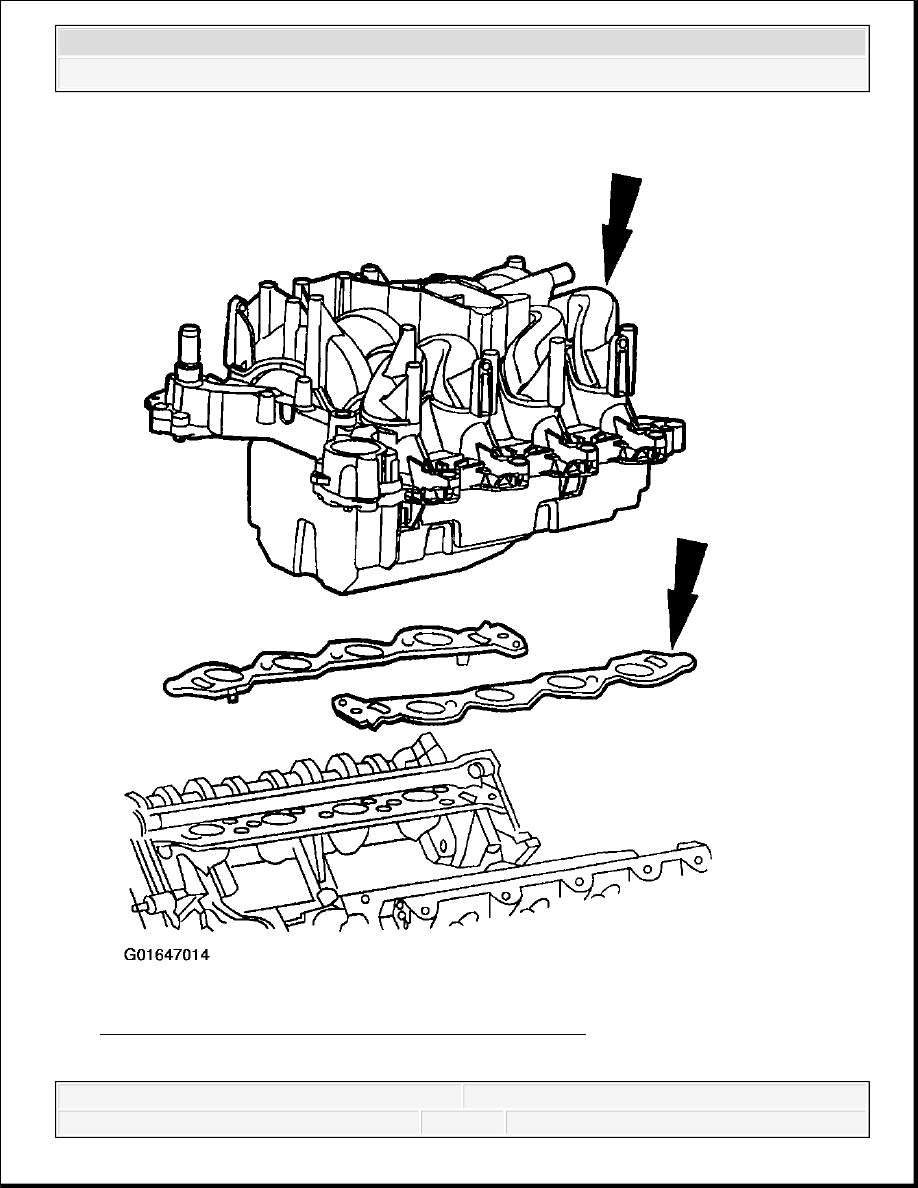

Fig. 117: Removing Intake Manifold & Gaskets - 5.4L
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



34. Inspect the intake manifold and throttle body for damage.

Installation

1. Clean all the sealing surfaces.

2. Install the intake manifold.

Position the new intake manifold gaskets.

Position the intake manifold.

Loosely install nine bolts.

CAUTION: Do not use metal scrapers, power abrasive discs or any

abrasive means to clean the sealing surfaces, these tools
cause scratches and gouges that make leak paths. Use a
plastic scraper only.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

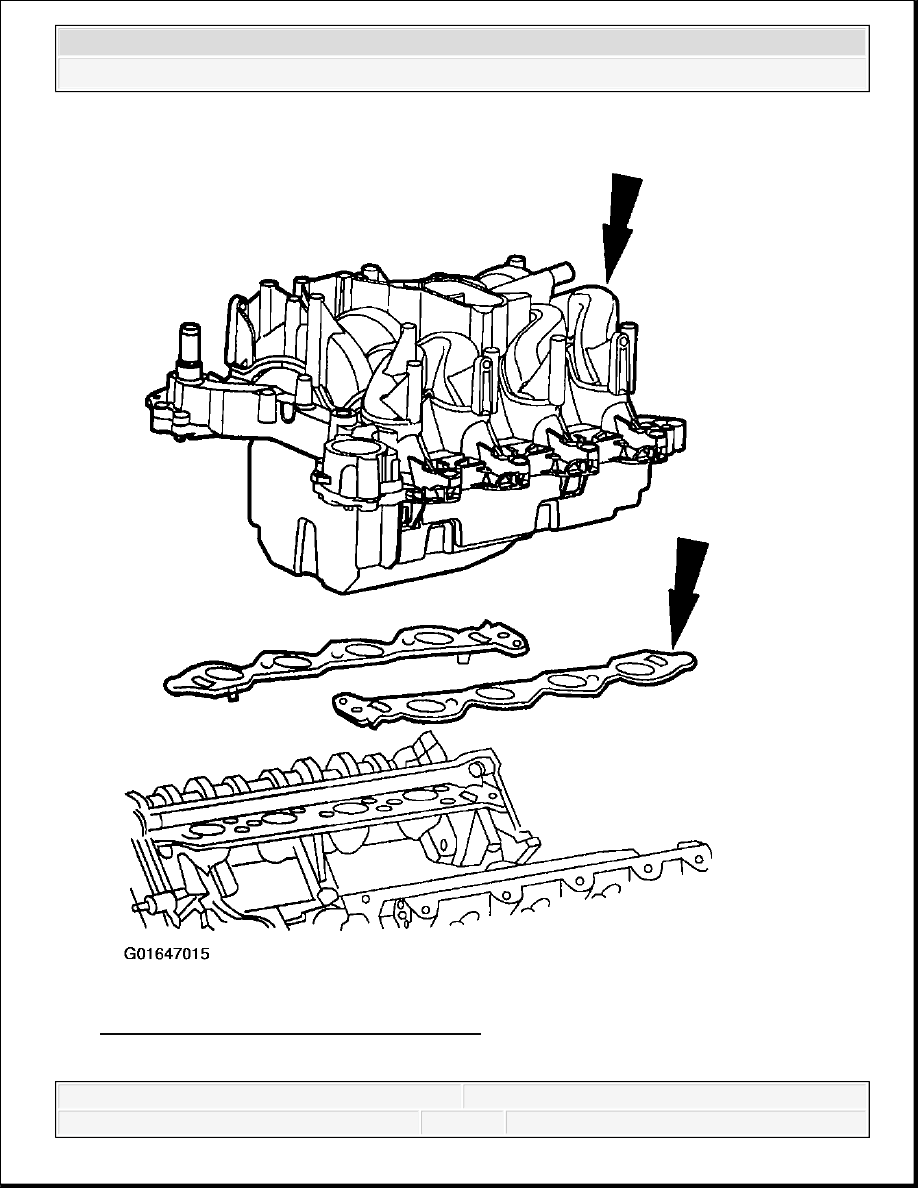

Fig. 118: Installing Intake Manifold - 5.4L
Courtesy of FORD MOTOR CO.
