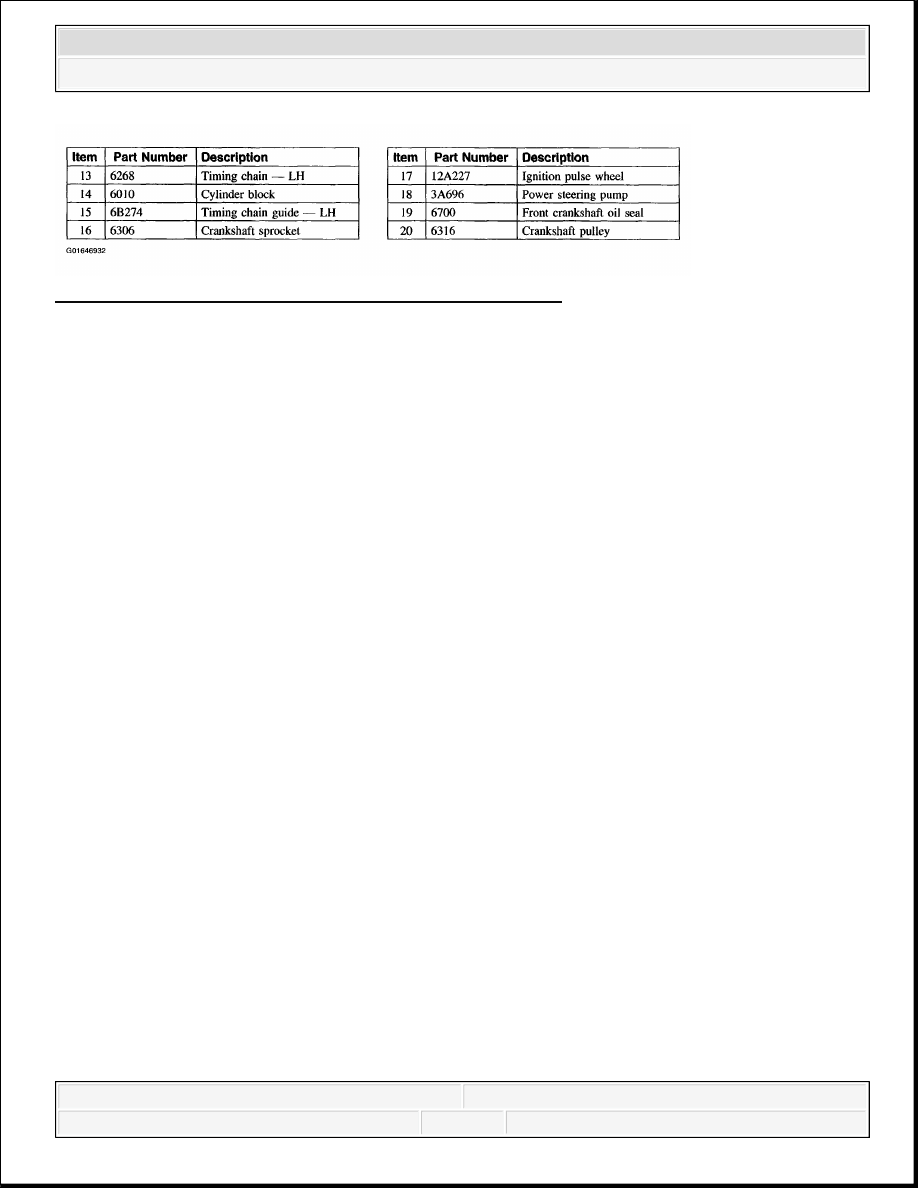

Fig. 35: Identifying Front End Components Cont. - 5.4L
Courtesy of FORD MOTOR CO.

5.4L ENGINE - EXTERIOR COMPONENTS



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

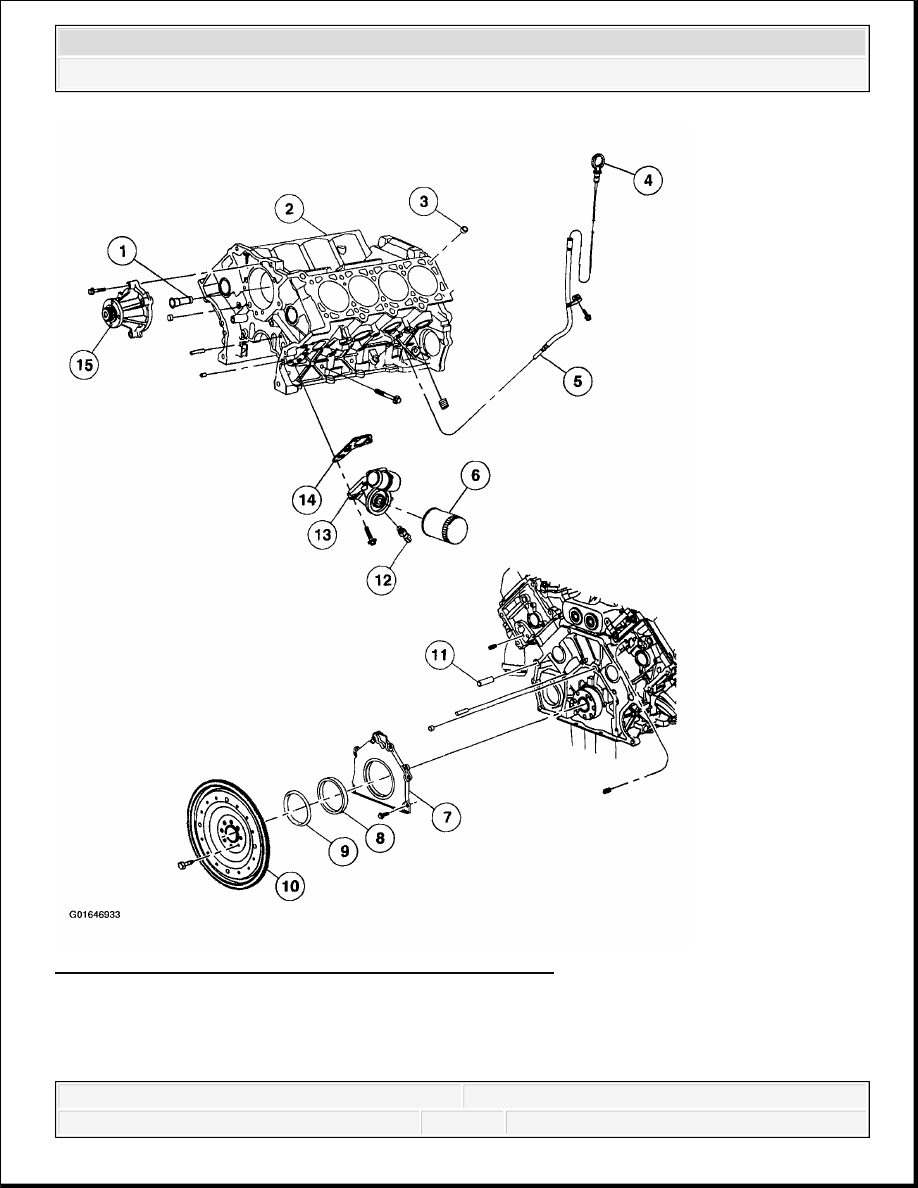

Fig. 36: Exploded View Of Exterior Components - 5.4L
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

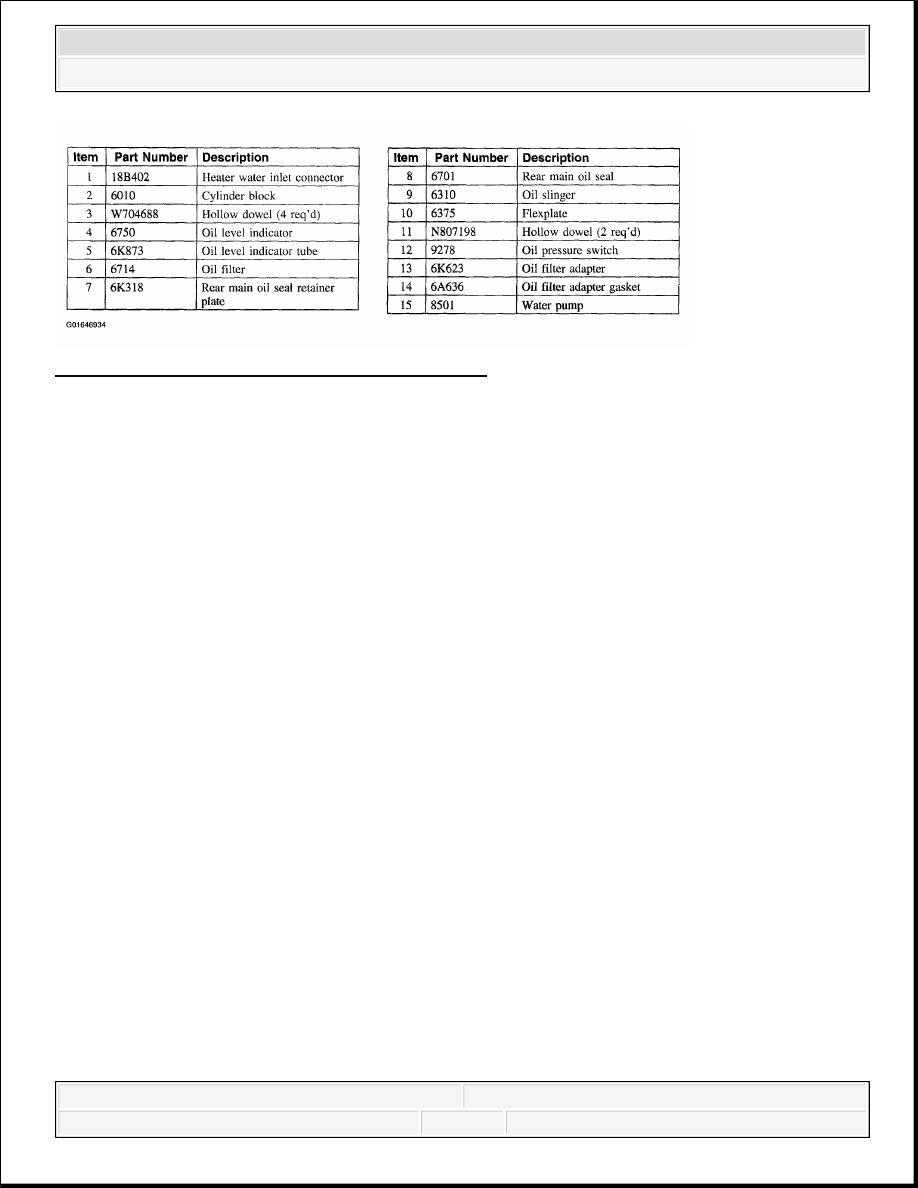

Fig. 37: Identifying Exterior Components - 5.4L
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



IN-VEHICLE REPAIR

INTAKE MANIFOLD - 4.6L

Removal

1. Disconnect the battery ground cable. For additional information, refer to BATTERY,

MOUNTING AND CABLES - F150 PICKUP .

2. Remove the air cleaner outlet pipe. .

3. Drain the engine cooling system. For additional information, refer to ENGINE COOLING

- F150 PICKUP .

4. Compress and slide the hose clamp and disconnect the upper radiator hose.

WARNING:

Do not smoke or carry lighted tobacco or open flame of any
type when working on or near any fuel-related components.
Highly flammable mixtures are always present and can be
ignited. Failure to follow these manuals may result in
personal injury.
