2003 Ford Pickup F150

2003 SYSTEM WIRING DIAGRAMS Ford - Pickup F150

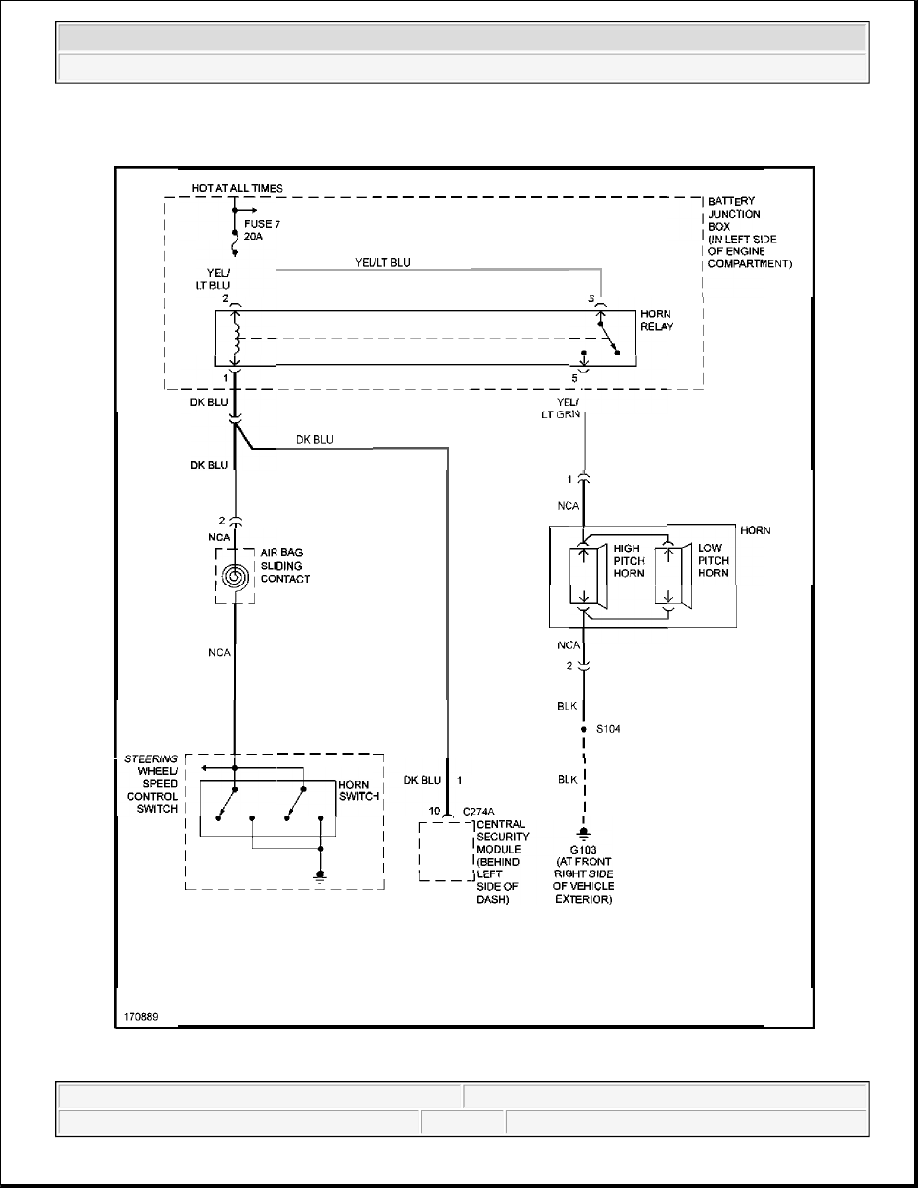

Fig. 59: Horn Circuit

INSTRUMENT CLUSTER



2003 Ford Pickup F150

2003 SYSTEM WIRING DIAGRAMS Ford - Pickup F150





2003 Ford Pickup F150

2003 SYSTEM WIRING DIAGRAMS Ford - Pickup F150

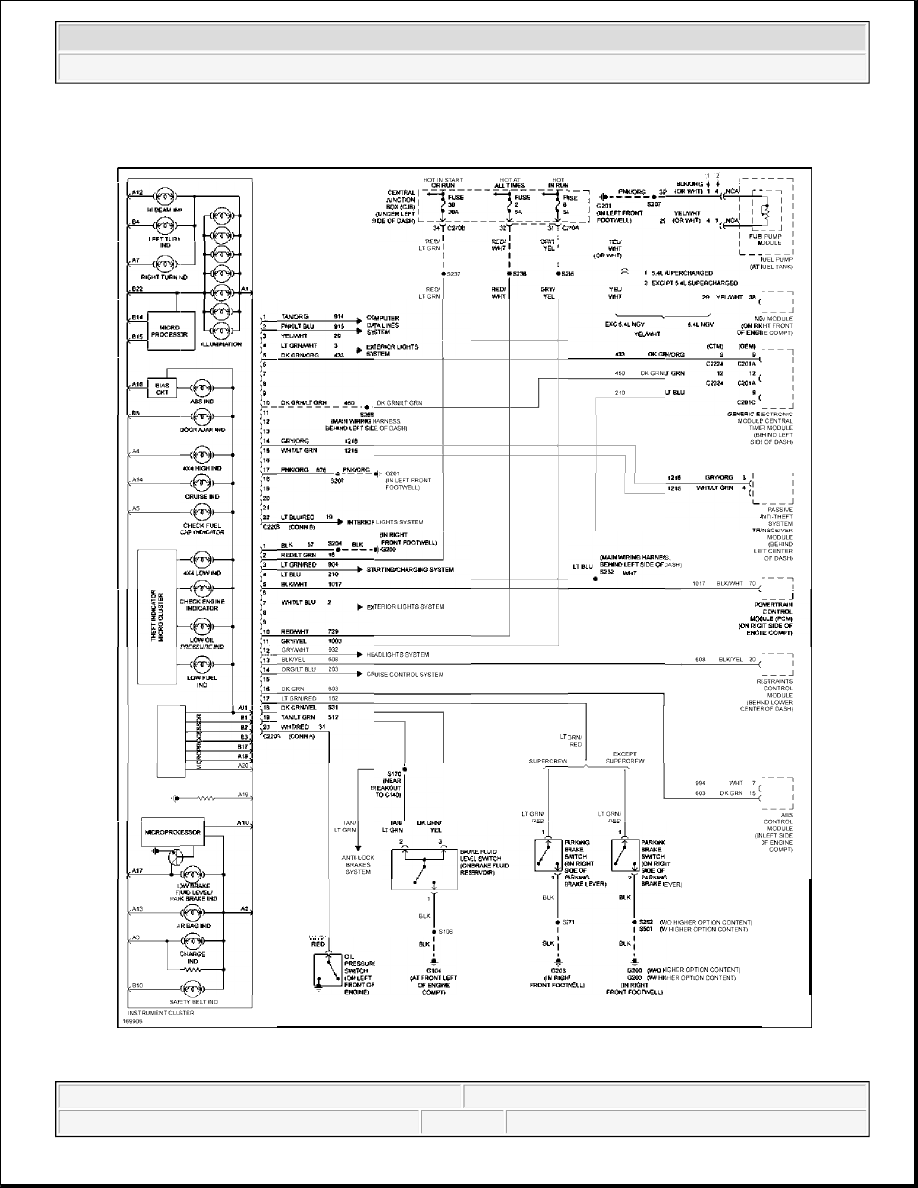

Fig. 60: Instrument Cluster Circuit



2003 Ford Pickup F150

2003 SYSTEM WIRING DIAGRAMS Ford - Pickup F150
