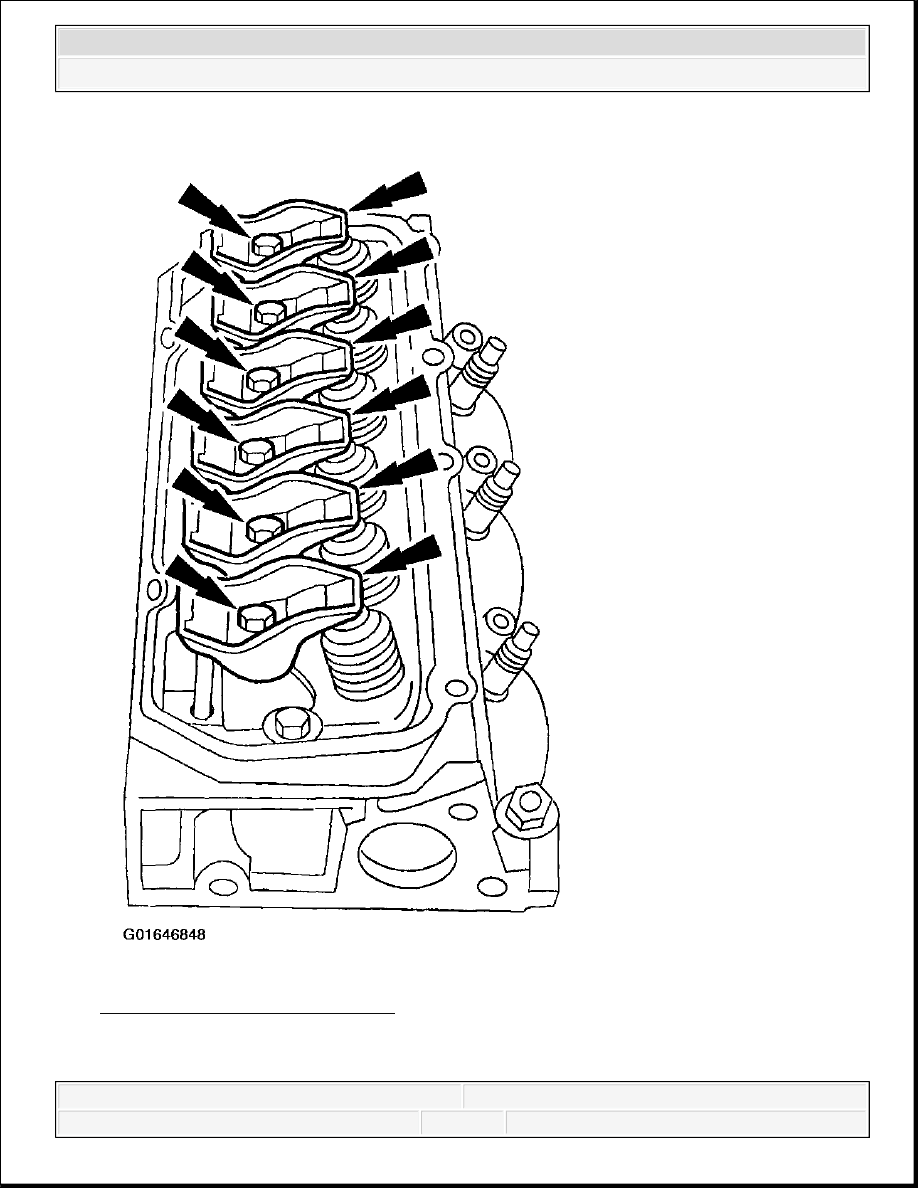

Fig. 336: Installing Rocker Arms
Courtesy of FORD MOTOR CO.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



CAUTION: Make sure the capscrew is installed. If it is missed, an

engine oil leak may occur.

NOTE:

The number 12 position is not part of the staged torque.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

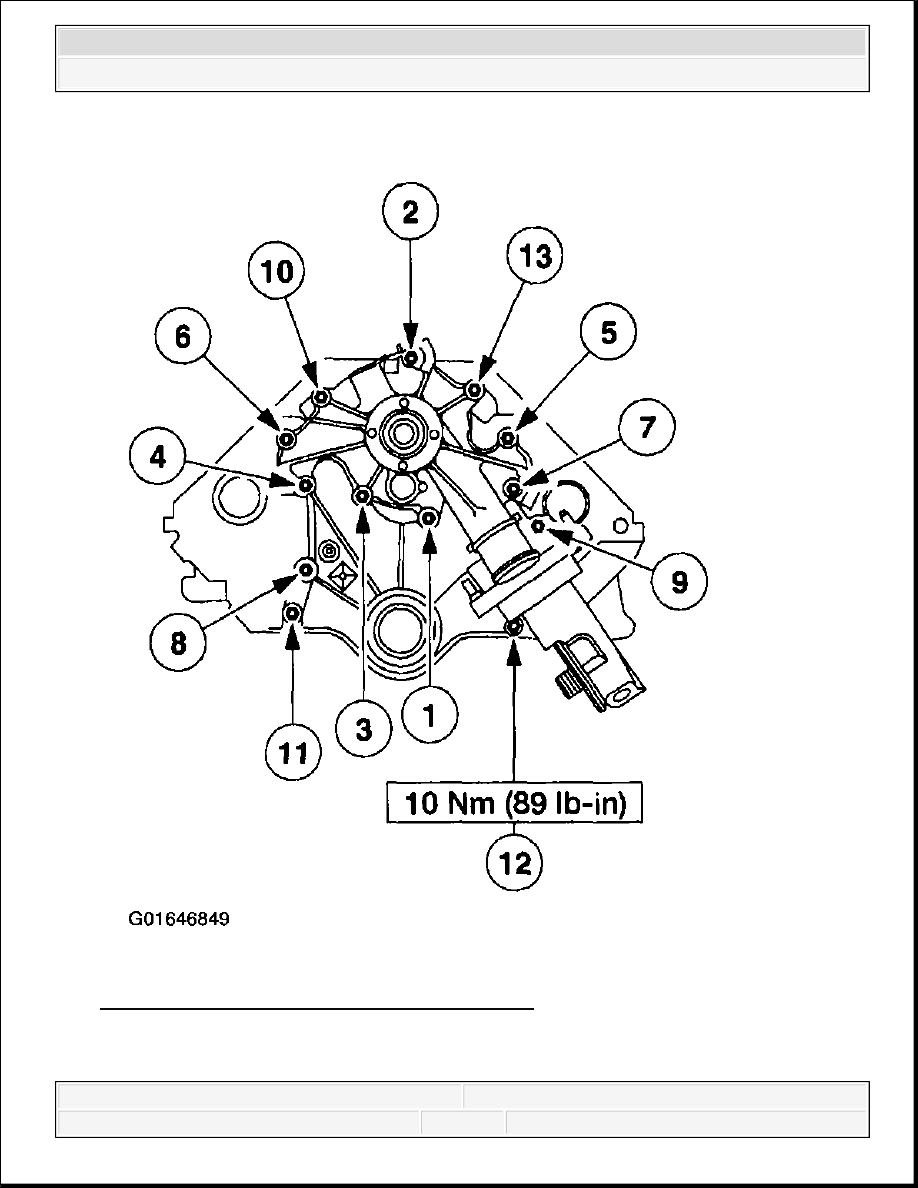

Fig. 337: Front Cover Bolt Tightening Sequence
Courtesy of FORD MOTOR CO.

40. Install the front cover.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Install the studs. Tighten to 7 Nm (62 lb-in).

Tighten the front cover bolts in the sequence shown in two stages:

Stage 1: Tighten the bolts to 28 Nm (21 lb-ft).

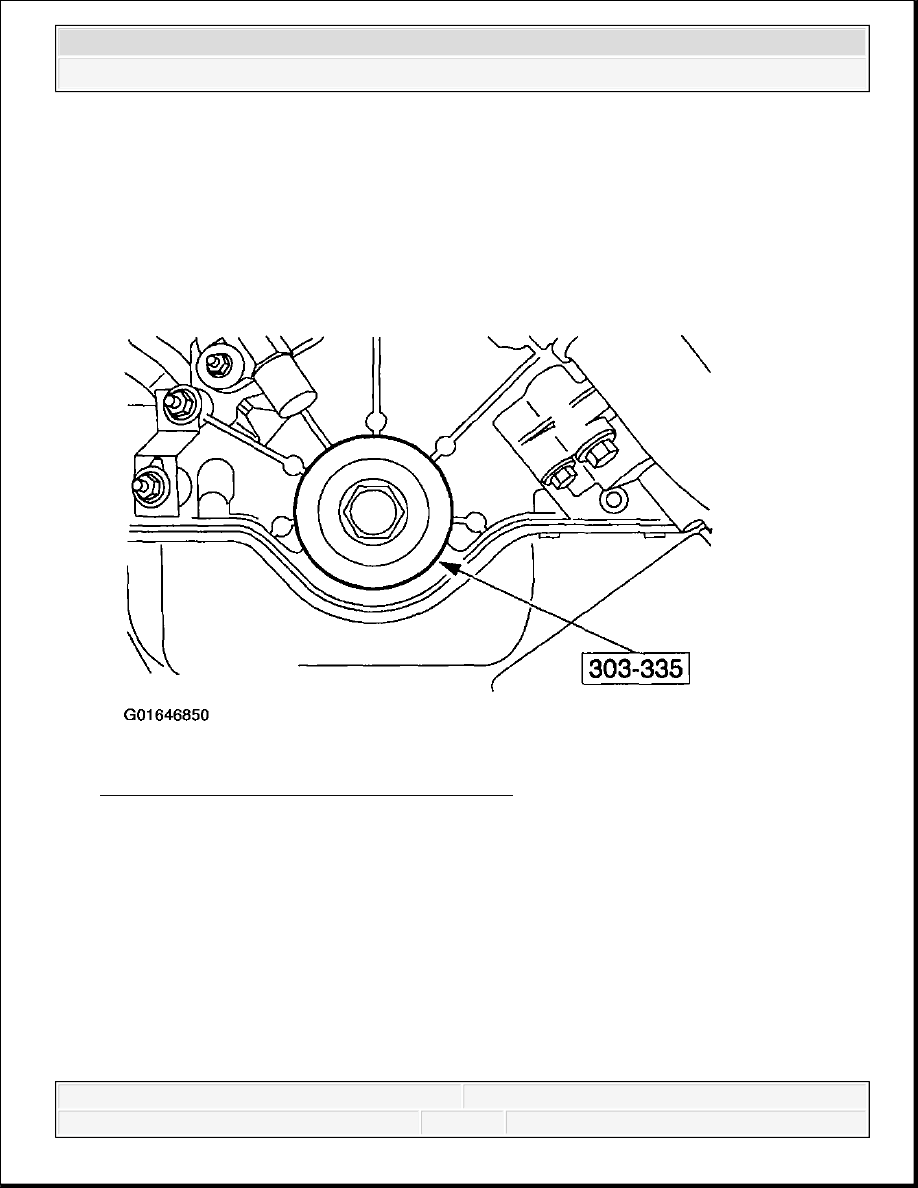

Fig. 338: Installing Front Crankshaft Oil Seal
Courtesy of FORD MOTOR CO.

41. Using the special tool, install the front crankshaft oil seal.

42. Install the crankshaft position sensor.

NOTE:

Lubricate the parts with clean engine oil prior to installation.
