Fig. 150: Installing Timing Chain/Belt, Camshaft Sprocket & Crankshaft Sprocket
Courtesy of FORD MOTOR CO.

6. Make sure that the timing marks and the keyways are aligned.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

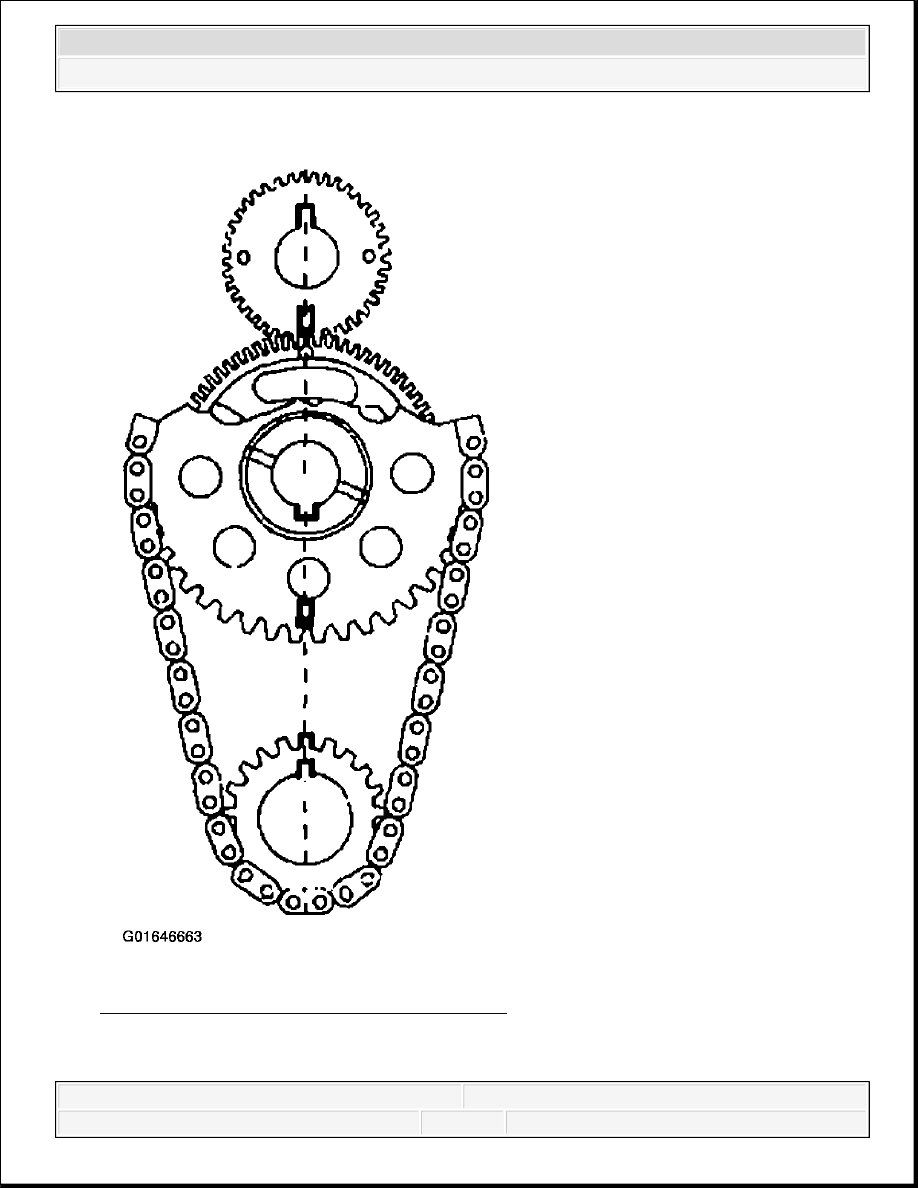

Fig. 151: Aligning Timing Marks & Keyways
Courtesy of FORD MOTOR CO.

7. Install the camshaft synchronizer drive gear.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Position the camshaft synchronizer drive gear.

Install the bolt.

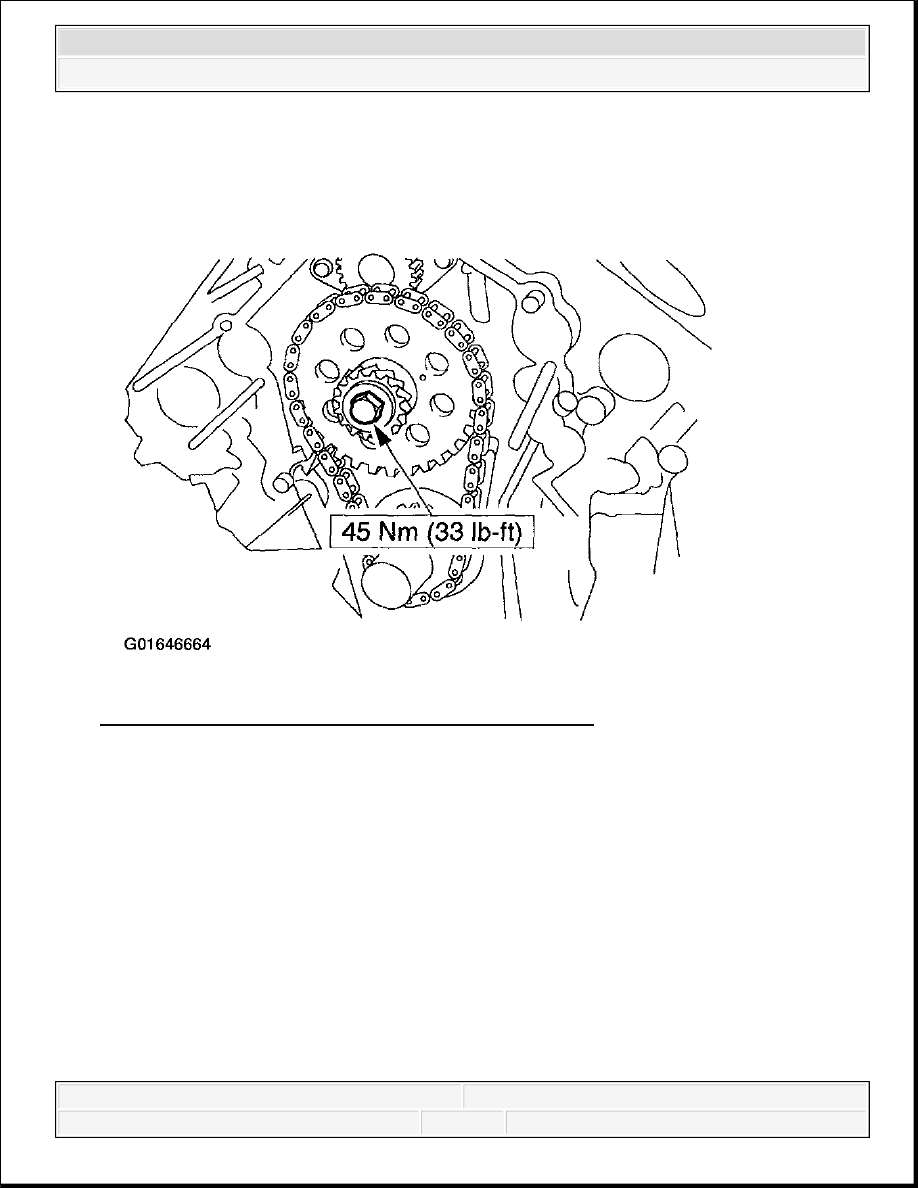

Fig. 152: Installing Camshaft Synchronizer Drive Gear
Courtesy of FORD MOTOR CO.

8. Remove the retaining pin.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

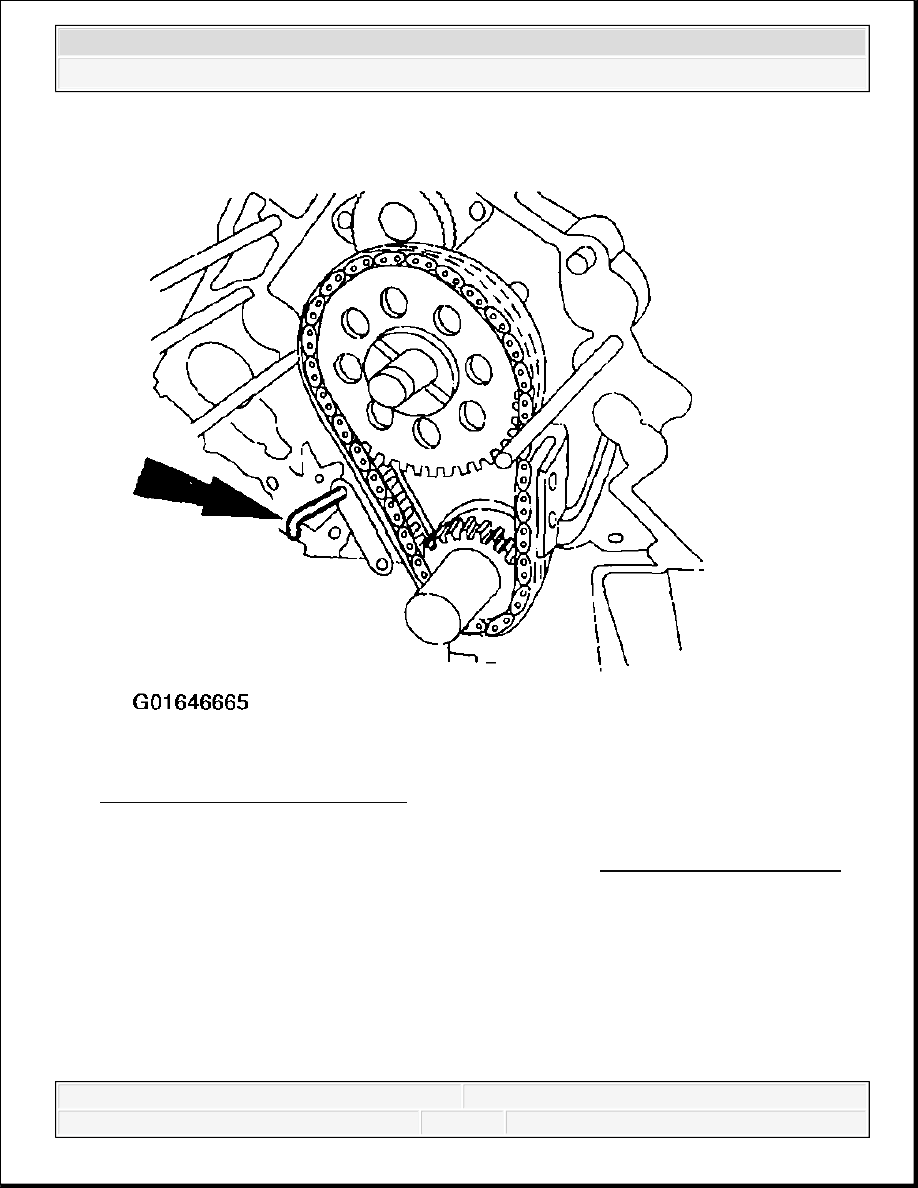

Fig. 153: Removing Retaining Pin
Courtesy of FORD MOTOR CO.

9. Install the timing cover. For additional information, refer to ENGINE FRONT COVER .

EXHAUST MANIFOLD LH

Removal & Installation

1. Remove the oil level indicator tube (6754).

Remove the nut.

Remove the oil level indicator tube.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup
