Ford F150 Pickup. Manual - part 1026

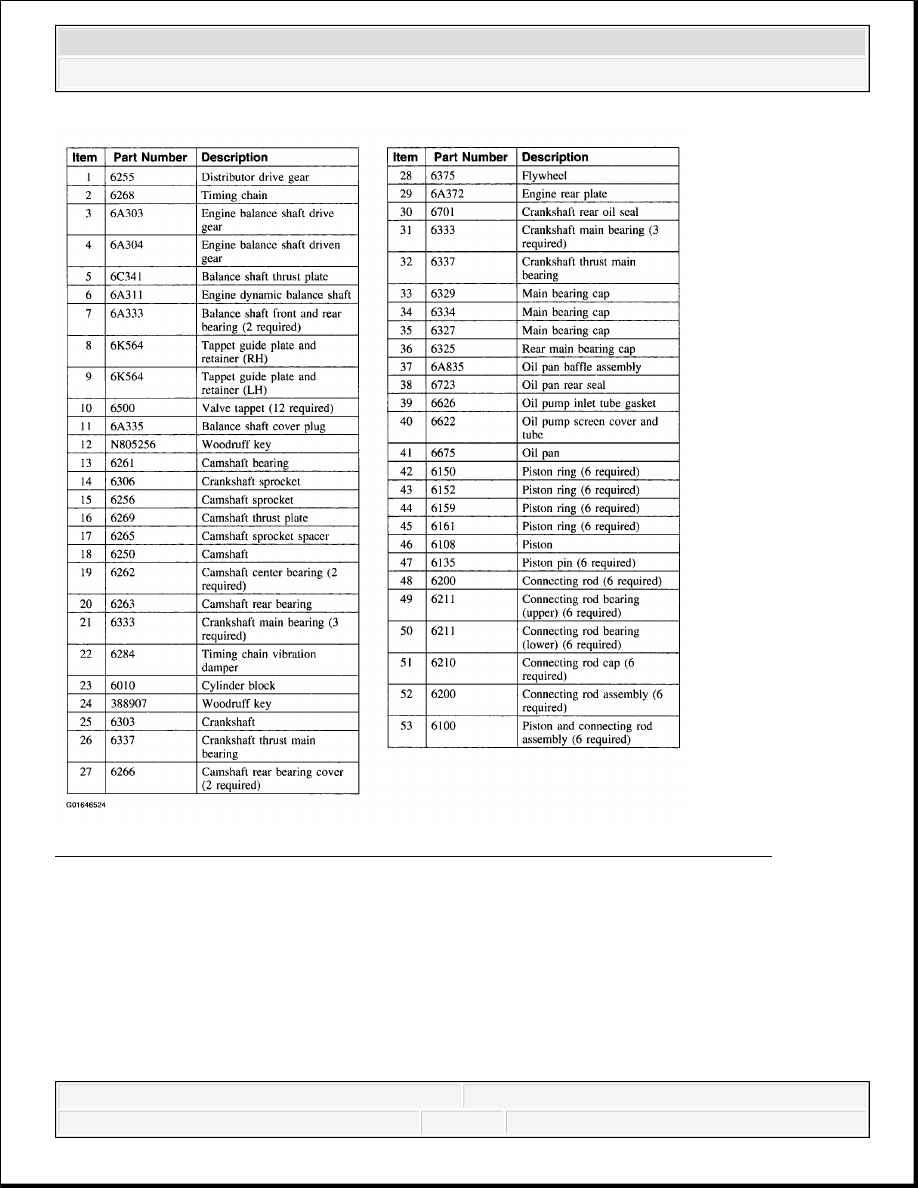

Fig. 12: Exploded View Of Cylinder Block & Lower End Components (Legend)
Courtesy of FORD MOTOR CO.

Engine Front Cover Components



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

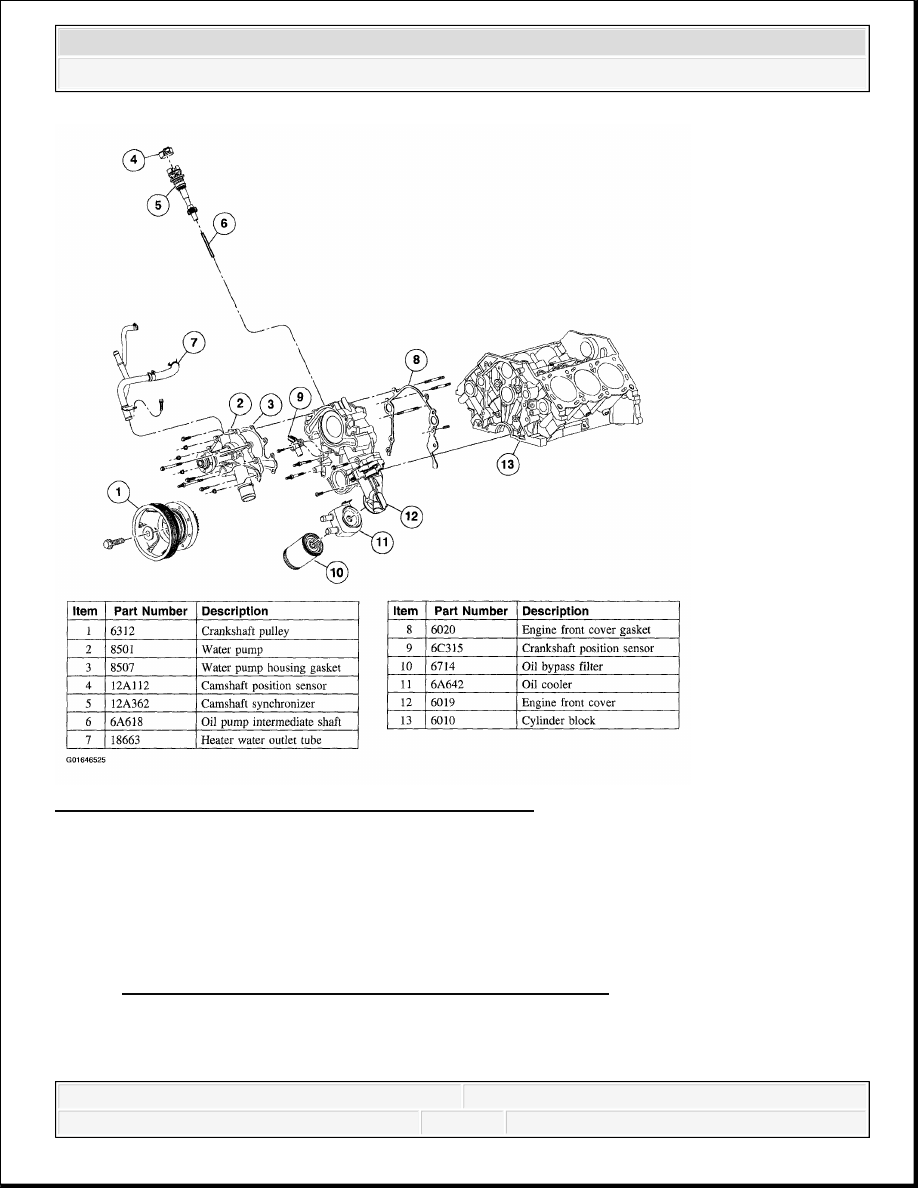

Fig. 13: Identifying Engine Front Cover Components
Courtesy of FORD MOTOR CO.

DIAGNOSIS & TESTING

ENGINE

Refer to ENGINE SYSTEM - GENERAL INFORMATION for basic mechanical concerns or
refer to SELF-DIAGNOSTICS - BI-FUEL - GASOLINE/CNG for driveability concerns.

IN-VEHICLE REPAIR

UPPER INTAKE MANIFOLD



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Removal

1. Remove the engine air cleaner outlet tube.

2. Disconnect the Idle Air Control (IAC) valve electrical connector.

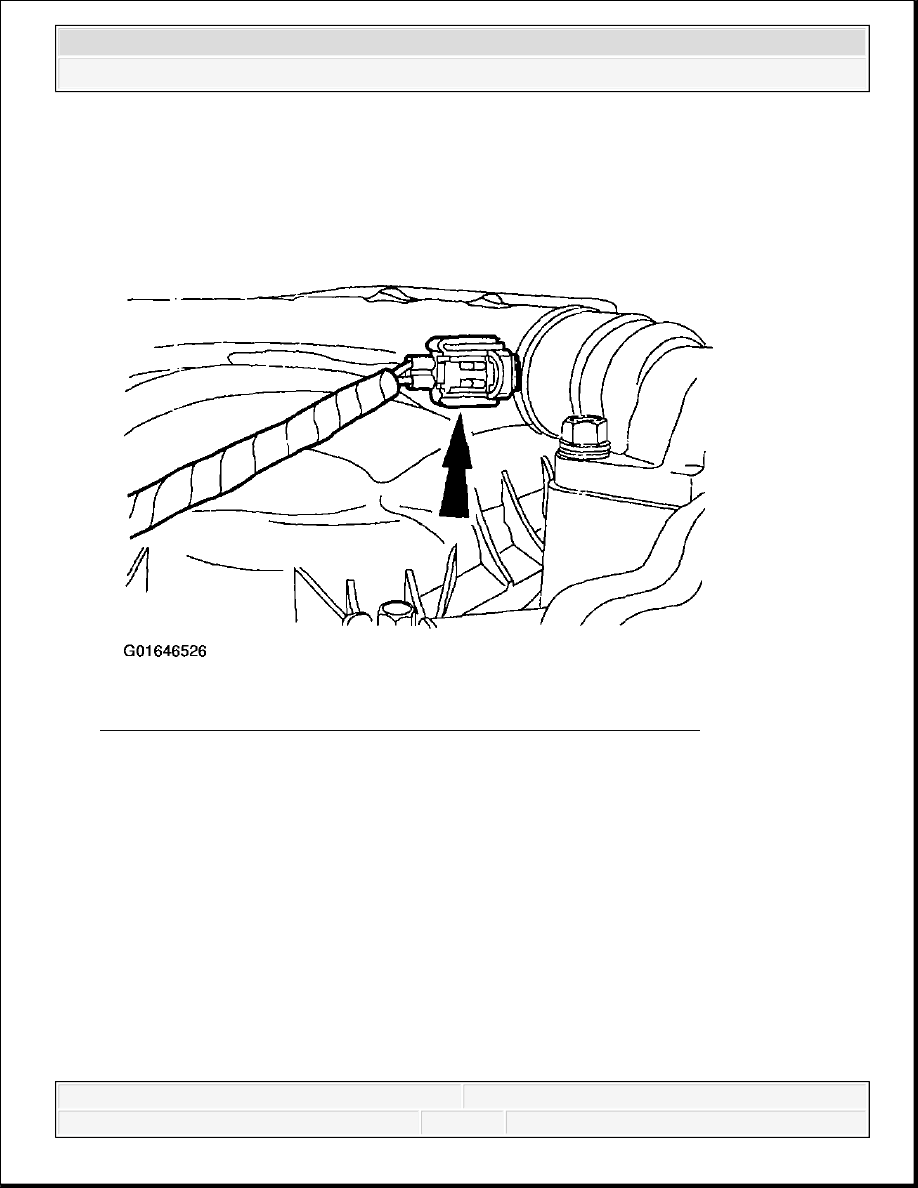

Fig. 14: Disconnecting Idle Air Control Valve Electrical Connector
Courtesy of FORD MOTOR CO.

3. Remove the Idle Air Control (IAC) valve assembly.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

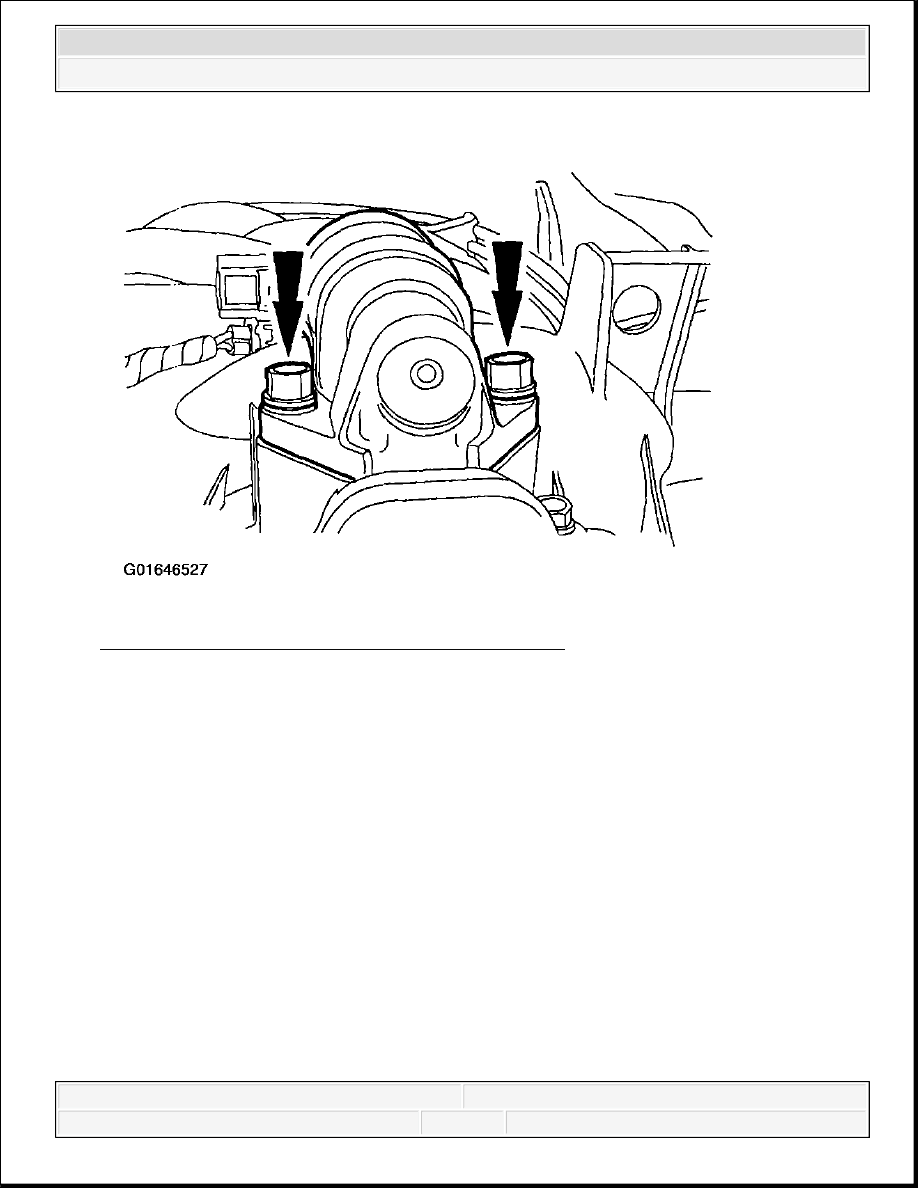

Fig. 15: Removing Idle Air Control Valve Assembly
Courtesy of FORD MOTOR CO.

4. Remove the pushpin and the accelerator control splash shield.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup
