To remove a fuse use the fuse puller tool provided on the fuse panel
cover.

The fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

1

5A

4–Wheel Anti–lock Brake System
(4WABS) module

2

10A

Remote Keyless Entry (RKE),
O/D cancel, IVD module

3

15A

Trip computer, Radio, Overhead
console

4

15A

Courtesy lamps

5

30A

Power lock switches, Power locks
without RKE

6

10A

Brake-shift interlock, Daytime
Running Lamps (DRL) module

1

2

3

4

5

7

6

8

9

10

11

42

43

44

13

12

14

15

16

17

19

18

20

21

22

23

25

24

26

27

28

29

31

30

32

33

34

35

37

36

38

39

40

41

Roadside Emergencies

165

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

7

10A

Multi-function switch, Turn signals

8

30A

Radio capacitor(s), Ignition coil,
Powertrain Control Module (PCM)
diode, PCM power relay

9

5A

Wiper control module

10

20A

Main light switch, Park lamps,
License lamp (external lamps),
Multi-function switch
(flash-to-pass)

11

15A

Multi-function switch (hazards),
Brake lamp switch, Brake lamps

12

15A

Back-up lamps, Auxiliary battery
relay (gasoline engine only)

13

15A

Blend door actuator, Function
selector switch

14

5A

Instrument cluster

15

5A

Trailer battery charge relay,
Cluster

16

30A

Power seats

17

5A

Power mirrors

18

—

Not used

19

—

Not used

20

10A

Restraints

21

—

Not used

22

15A

Memory power radio, Battery
saver relay, Instrument cluster,
Courtesy lamp relay, Accessory
delay relay

23

20A

Power locks w/RKE

24

—

Not used

25

10A

Left headlamp (low beam)

26

20A

Cigar lighter, Diagnostics

Roadside Emergencies

166

Fuse/Relay

Location

Fuse Amp

Rating

Passenger Compartment Fuse

Panel Description

27

5A

Radio

28

—

Not used

29

—

Not used

30

15A

Headlamps (high beam indicator)

31

10A

Right headlamp (low beam)

32

20A

Power point #1 (instrument
panel)

33

10A

Start relay

34

30A

IP Body builder connector #3

35

—

Not used

36

5A

Instrument illumination

37

5A

Airbag deactivation switch

38

—

Not used

39

10A

Trailer tow electric brake, Center
High-Mounted Stop Lamp
(CHMSL), Brake lamps

40

20A

Power point #2 (2nd row seating
position - driver side)

41

30A

Modified vehicle

42

20A circuit

breaker

Power windows

43

—

Not used

44

20A circuit

breaker

Wiper/washer

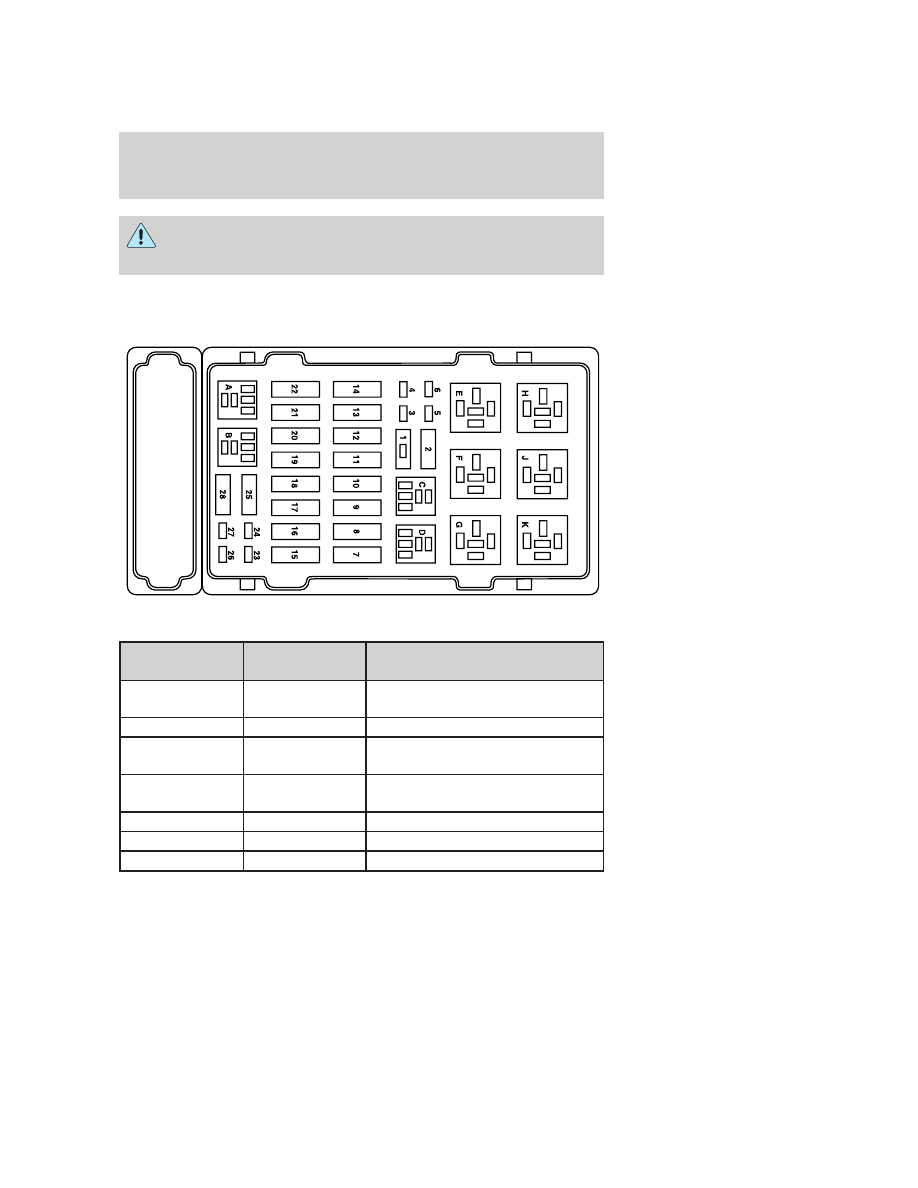

Power distribution box

The power distribution box is located in the engine compartment. The
power distribution box contains high-current fuses that protect your
vehicle’s main electrical systems from overloads.

Always disconnect the battery before servicing high current
fuses.

Roadside Emergencies

167

To reduce risk of electrical shock, always replace the cover to
the Power Distribution Box before reconnecting the battery or

refilling fluid reservoirs.

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and Specifications chapter.

The high-current fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Power Distribution Box

Description

1

—

Powertrain Control Module (PCM)
diode

2

—

Auxiliary battery diode

3

15A*

Daytime Running Lamps (DRL)
module, A/C clutch

4

5A*

Heated PCV (4.6L and 6.8L
gasoline engines)

5

15A*

Horn relay

6

2A*

Brake pressure switch

7

60A**

Ignition switch, Accessory delay
