Power distribution box

The power distribution box is located in the engine compartment. The
power distribution box contains high-current fuses that protect your
vehicle’s main electrical systems from overloads.

WARNING: Always disconnect the battery before servicing high
current fuses.

WARNING: To reduce risk of electrical shock, always replace
the cover to the Power Distribution Box before reconnecting the

battery or refilling fluid reservoirs.

If your vehicle is equipped with an auxiliary battery,
disconnecting the primary under-hood battery DOES NOT remove
power from all circuits.

If the battery has been disconnected and reconnected, refer to the
Battery section of the Maintenance and Specifications chapter.

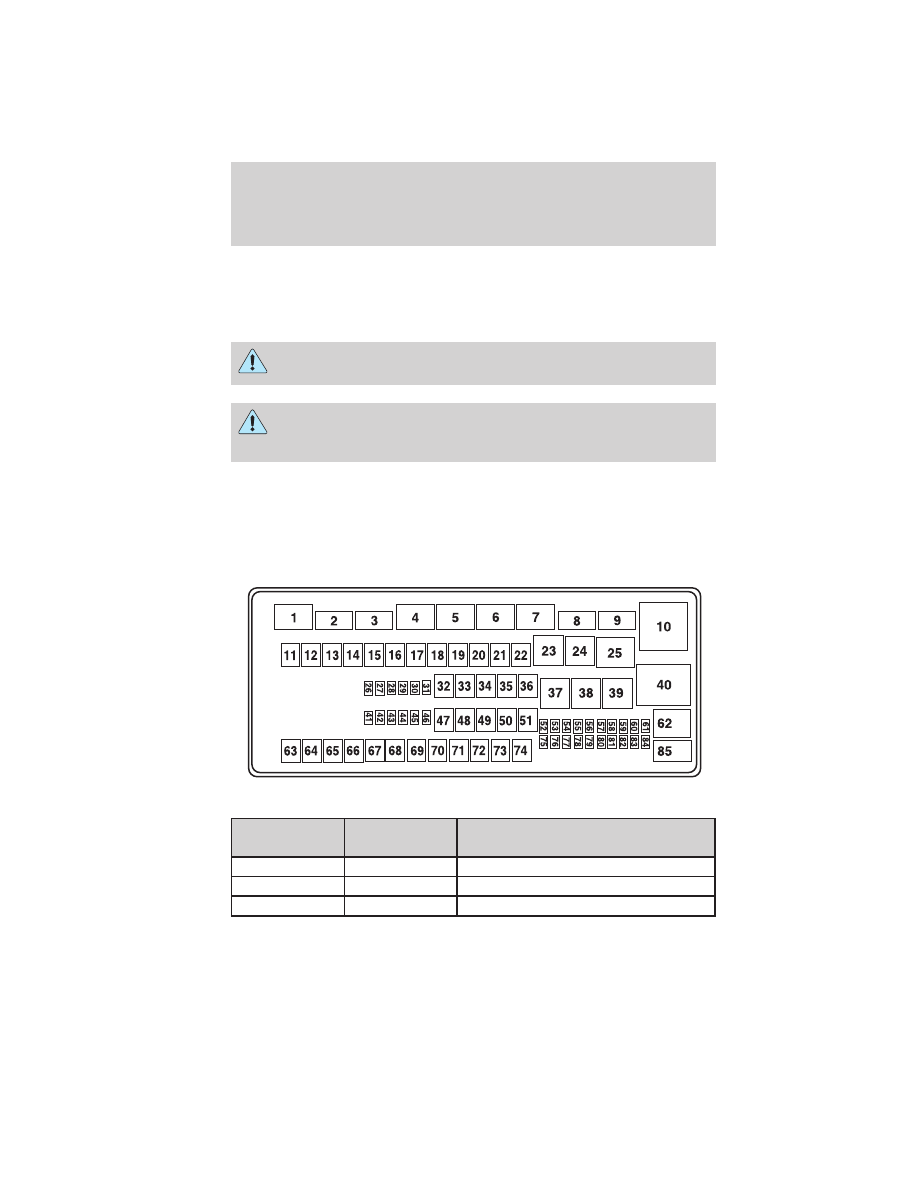

The high-current fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

1

HC Micro Relay Powertrain control module (PCM)

2

HC Micro Relay Starter solenoid

3

HC Micro Relay Wiper

Roadside Emergencies

218

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

4

HC Micro Relay Trailer tow battery charge

5

HC Micro Relay Fuel pump

6

HC Micro Relay Trailer tow park lamp

7

HC Micro Relay Upfitter #4

8

HC Micro Relay Upfitter #3

9

HC Micro Relay Modified vehicle and stripped chassis

run/start

10

—

Not used

11

—

Not used

12

40A**

Modified vehicle and stripped chassis
run/start

13

30A**

Starter solenoid relay

14

40A**

Run start relay

15

40A**

Modified vehicle and stripped chassis
battery

16

50A**

Auxiliary A/C blower

17

50A**

Auxiliary battery feed, Trailer tow
battery charge, trailer tow park feed

18

30A**

Electric trailer brake, Trailer brake
controller

19

30A**

Upfitter #1

20

30A**

Upfitter #2

21

—

Not used

22

—

Not used

23

G8VA relay

A/C clutch

24

G8VA relay

Horn relay (stripped chassis)

25

HC Micro relay Run/start

26

—

Not used

27

—

Not used

28

20A*

Back up lamp

29

10A*

A/C clutch

30

10A*

Brake on/off (BOO) switch

Roadside Emergencies

219

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

31

10A*

Cluster battery (stripped chassis)

32

50A**

Blower motor

33

40A**

Anti-lock brake system (ABS) pump

34

20A**

Stripped chassis horn

35

40A**

PCM relay

36

20A**

Ignition switch (stripped chassis)

37

G8VA relay

Trailer tow stop — left turn signal

38

G8VA relay

Trailer tow stop — right turn signal

39

G8VA relay

Back up lamp

40

ISO relay

Blower motor

41

—

Not used

42

15A*

Diagnostic connector (stripped
chassis)

43

20A*

Fuel pump

44

10A*

Upfitter #3

45

15A*

Upfitter #4

46

10A*

PCM keep alive power, Canister vent,
PCM relay coil

47

40A**

ABS coil

48

20A**

Trailer tow stop lamp/turn signal

49

30A**

Wiper motor

50

—

Not used

51

20A**

Cutaway

52

10A*

Stripped chassis and modified vehicle
run/start relay coil

53

10A*

ABS run/start feed

54

10A*

Fuel pump relay coil

55

—

Not used

56

—

Not used

57

20A*

Trailer tow park lamp

58

15A*

Trailer tow backup lamp

Roadside Emergencies

220

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

59

—

Not used

60

—

One touch integrated start (OTIS)
(diode)

61

—

Auxiliary battery (diode)

62

HC Micro relay Upfitter #2

63

30A**

Trailer tow battery charge

64

—

Not used

65

20A**

Power point 2 (glove box)

66

20A**

Power point 3 (left-hand B-pillar)

67

20A**

Power point 1 (instrument panel)

68

50A**

Modified vehicle

69

—

Not used

70

30A**

Stripped chassis

71

—

Not used

72

20A**

Cigar lighter

73

—

Not used

74

30A**

Power seat

75

20A*

Vehicle power (VPWR) 1, PCM
power

76

20A*

VPWR 2, PCM – emission related
powertrain components

77

10A*

VPWR 3, PCM – general powertrain
components

78

15A*

VPWR 4, Fuel pump relay coil

79

10A*

VPWR 5, Transmission

80

10A*

Cluster run/start (stripped chassis)

81

—

Not used

82

—

Not used

83

—

Fuel pump (diode)

84

—

Not used

85

HC Micro relay Upfitter #1

* Mini fuses ** A1S fuses
