9. Приводные валы

ОБЩИЕ СВЕДЕНИЯ

Правый приводной вал

1, 6 – шаровой шарнир;
2 – стопорное кольцо;
3, 5, 7, 9 – хомут;

4, 8 – защитный чехол;
10 – приводной вал

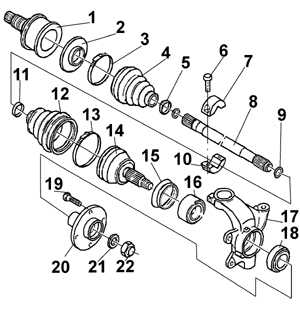

Левый приводной вал

1, 14 – шаровой шарнир;
2 – фланец;
3, 5, 11, 13 – хомут;
4, 12 – защитный чехол;
6 – болт;
7, 10 – гаситель колебаний;
8 – приводной вал;
9 – стопорное кольцо;

15 – уплотнительное кольцо;
16, 18 – подшипник;
17 – поворотный кулак;
19 – болт;
20 – ступица;
21 – шайба;
22 – гайка ступицы

Наружный и внутренний шарниры приводного вала

1 – наружный шарнир;
2 – стопорное кольцо наружного шарнира;
3 – стопорное кольцо внутреннего шарнира;
4 – внутренний шарнир;

5 – уплотнительное кольцо;
6 – шлицевой наконечник внутреннего шарнира;
7 – стопорное кольцо вала

Передача крутящего момента от коробки передач к ведущим колесам производится через приводные валы разной длины. Правый вал длиннее левого, большего диаметра и имеет трубчатое сечение. Для устранения вибраций служит гаситель колебаний, устанавливаемый на правом валу. Каждый вал состоит из трех частей: внутреннего и наружного шарниров равных угловых скоростей (ШРУСов) и центральной части вала. Наконечник корпуса внутреннего шарнира своими шлицами входит в шлицы полуосевой шестерни дифференциала и фиксируется в ней расширяющимся пружинным стопорным кольцом. Шлицевой наконечник корпуса наружного шарнира вставляется в ступицу колеса и фиксируется гайкой. ШРУСы смазываются консистентной смазкой, которая заменяется только при разборке шарнира.
