Розкладка запобіжників і реле
Центральна коробка запобіжників (схована зліва, під щитком приладів за ящиком з приладдям)
|
Запобіжник
|
Сила струму в амперах
|
Колір
|
Електрична ланцюг із споживачами
|
|
60
|
25
|
прозорий
|
Електричний склопідйомник лівий |
|
61
|
25
|
прозорий
|
Електричний склопідйомник правий |
|
62
|
15
|
синій
|
Передні і задні протитуманні фари |
|
63
|
7,5
|
коричневий
|
Паркувальний вогонь правий |
|
64
|
7,5
|
коричневий
|
Паркувальний вогонь лівий |
|
65
|
7,5
|
коричневий
|
АС-/вентилятор отопітеля |
|
66
|
30
|
зелений
|
Регулювання сидінь |
|
67
|
7,5
|
коричневий
|
Регулювання двигуна/ електронний модуль |
|
68
|
15
|
синій
|
Прикурювач |
|
69
|
7,5
|
коричневий
|
Особливе місце, в залежності від оснащення |
|
70
|
15
|
синій
|
Штепсельна розетка |
|
71
|
–
|
–
|
Резервний (не включена) |
|
72
|
20
|
жовтий
|
Особливе місце, в залежності від оснащення |
|
73
|
20
|
жовтий
|
Зсувна панель даху з електроприводом |
|
74
|
20
|
жовтий
|
Особливе місце, в залежності від оснащення |
|
75
|
7,5
|
коричневий
|
Особливе місце, в залежності від оснащення, годинник, зовнішнє дзеркало заднього виду з електроприводом |
|
76
|
7,5
|
коричневий
|
Кондиціонер (АС) |
|
77
|
7,5
|
коричневий
|
АБС |
|
78
|
7,5
|
коричневий
|
Особливе місце, в залежності від оснащення |
|
79
|
–
|
–
|
Резервний (не включена) |
|
80
|
7,5
|
коричневий
|
Особливе місце, в залежності від оснащення |
|
81
|
7,5
|
коричневий
|
Датчик завантаженості, подушка безпеки пасажира поруч з водієм |
|
82
|
7,5
|
коричневий
|
Управління двигуна |
|
83
|
15
|
синій
|
Обігріваються сидіння |
|
84
|
20
|
жовтий
|
Особливе місце, в залежності від оснащення |
|
85
|
7,5
|
коричневий
|
Дальнє світло зліва |
|
86
|
7,5
|
коричневий
|
Дальнє світло праворуч |
|
87
|
–
|
–
|
Резервний (не включена) |
|
88
|
15
|
синій
|
Управління двигуна |
|
89
|
7,5
|
коричневий
|
Подушка безпеки |
|
90
|
15
|
синій
|
Склоочисник заднього скла |
|
91
|
7,5
|
коричневий
|
Електричний склопідйомник |
|
92
|
10
|
червоний
|
Особливе місце, в залежності від оснащення |
|
93
|
10
|
червоний
|
Особливе місце, в залежності від оснащення |
|
94
|
20
|
жовтий
|
Склоочисник переднього скла, вимикач склоочисника переднього скла |
|
95
|
7,5
|
коричневий
|
Ближнє світло |
|
96
|
–
|
–
|
Резервний (не включена) |
|
97
|
7,5
|
коричневий
|
Особливе місце, в залежності від оснащення |
|
98
|
7,5
|
коричневий
|
Обігріваюче заднє скло, що обігрівається дзеркало заднього виду |
|
99
|
7,5
|
коричневий
|
Внутрішнє освітлення |
 |

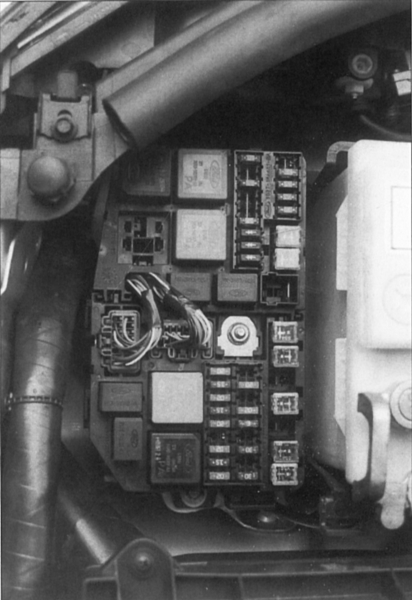

Додаткова коробка запобіжників у моторному відсіку. Залежно від оснащення: розкладка запобіжників і реле. |
Додаткова коробка запобіжників і реле (в моторному відсіку під облицюванням зліва акумуляторної батареї)
|
Запобіжник
|
Сила струму в амперах
|
Колір
|
Електрична ланцюг із споживачами
|
|
1
|
30
|
зелений
|
Основне живлення АБС |
|
2
|
50
|
червоний
|
Головний запобіжник |
|
3
|
60
|
жовтий
|
Система попереднього розігріву (дизель) |
|
4
|
30
|
зелений
|
Заднє скло, що обігрівається |
|
5
|
–
|
–
|
Резервний (не включена) |
|
6
|
40
|
зелений
|
Основне живлення (АС/вентилятор отопітеля) |
|
7
|
50
|
червоний
|
Акумуляторна батарея |
|
8
|
60
|
жовтий
|
Вентилятор двигуна |
|
9
|
20
|
жовтий
|
Управління двигуна/електронний модуль |
|
10
|
40
|
зелений
|
Вентилятор двигуна |
|
11
|
30
|
зелений
|
Обігріваюче скло переднє |
|
12
|
–
|
–
|
Резервний (не включена) |
|
13
|
30
|
зелений
|
Обігріваюче скло переднє |
|
14
|
–
|
–
|
Резервний (не включена) |
|
15
|
3
|
рожевий
|
Обігріваюче скло переднє |
|
16
|
7,5
|
коричневий
|
Ближнє світло зліва |
|
17
|
–
|
–
|
Резервний (не включена) |
|
18
|
7,5
|
коричневий
|
Ближнє світло праворуч |
|
19
|
–
|
–
|
Резервний (не включена) |
|
20
|
20
|
жовтий
|
Гальмівна система (АБС) |
|
21
|
15
|
синій
|
Управління двигуна |
|
22
|
20
|
жовтий
|
Система омивання фар |
|
23
|
15
|
синій
|
Контроль попереднього розігріву (дизель) |
|
24
|
20
|
жовтий
|
Система централізованого блокування |
|
25
|
|
синій
|
Аварійна світлова сигналізація |
|
26
|
|
жовтий
|
Звуковий сигнал |
|
27
|
15
|
синій
|
Паливний насос |
|
28
|
20
|
червоний
|
Запалювання/замок – вимикач запалювання |
|
29
|
–
|
–
|
Резервний (не включена) |
|
30
|
–
|
–
|
Резервний (не включена) |
|
31
|
–
|
–
|
Резервний (не включена) |
|
32
|
–
|
–
|
Резервний (не включена) |
|
33
|
–
|
–
|
Резервний (не включена) |
|
34
|
|
|
Діод/управління двигуна |
|
35
|
|
|
Діод/АС |
|
36
|
|
|
Діод/паливний насос/ індикатор рівня палива |
|
37
|
15
|
синій
|
Особливе місце, в залежності від оснащення |
|
38
|
–
|
–
|
Резервний (не включена) |
|
40
|
15
|
синій
|
Особливе місце, в залежності від оснащення |
|
41
|
–
|
–
|
Резервний (не включена) |
|
42
|
–
|
–
|
Особливе місце, в залежності від оснащення |
Реле
|
1
|
Фари |
|
2
|
Заднє скло, що обігрівається |
|
3
|
Звуковий сигнал |
|
4
|
Паливний насос |
|
5
|
Регулювання двигуна |
|
6
|
АС |
|
7
|
Вентилятор двигуна |
|
8
|
Реле попереднього розігріву (дизель) |
|
9
|
Вентилятор двигуна |
|
10
|
Стартер |
