Форд Мондео (2000+ року). Ніяких великих проблем – заміна ламп розжарювання

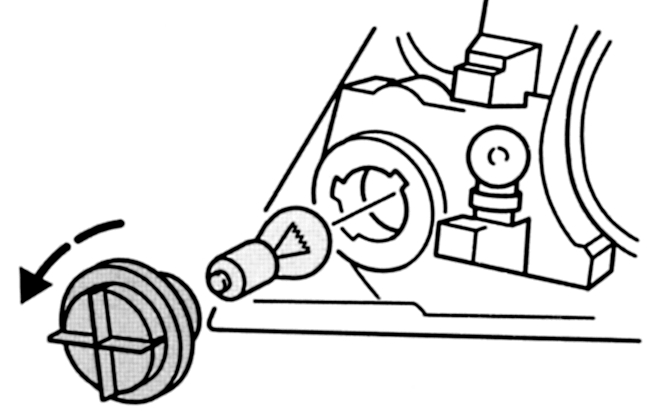

1. Обертайте ламповий патрон вліво і повністю викрутіть разом з лампою з корпусу.
2. Злегка стисніть стару лампочку в патроні і викрутити її лівим обертанням.
3. Встановіть нову лампу в зворотному порядку і простежте за тим, щоб при монтажі правильно розташовувалися обидва направляючих виступу.


   Вигвинчування лівим обертанням: спочатку патрон, потім лампа.

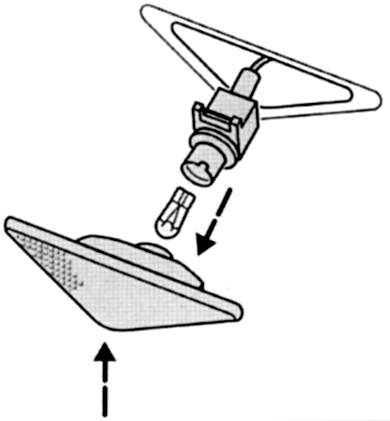

1. Обережно посуньте скло покажчика повороту з крила настільки, щоб пружину під наконечником можна було віджати викруткою і повністю витягнути скло крила.



   Зверніть увагу на задню пружину при монтажі бічного покажчика повороту.

2. Міцно утримуйте ламповий патрон, повертайте вліво і скло зніміть.
3. Витягніть лампу з патрона і замініть на нову.
4. Проведіть монтаж в зворотному порядку.

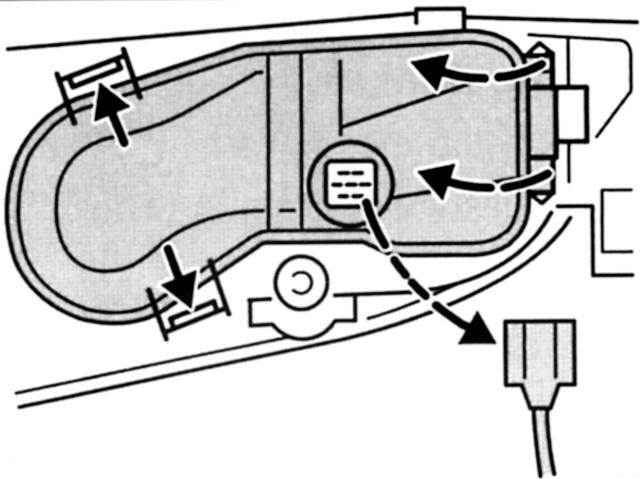

1. Відкрийте корпус фари. Для цього спочатку від'єднайте ламповий штекер, звільніть затискні затвори і відкладіть в сторону ковпачки.



   Дотримуйтесь порядку: від'єднайте ламповий штекер, а потім звільніть затискні затвори.

2. Від'єднайте ламповий штекер (вказано стрілкою), відкиньте боку дротові скоби (вказано стрілками) і витягніть лампу за цоколь з відбивача.
3. Вставте нову лампу, підключіть її і потім закрийте фару. Простежте за тим, щоб дротяні затвори встали на свої місця.



   Галогенна лампа: завжди брати тільки за патрон.

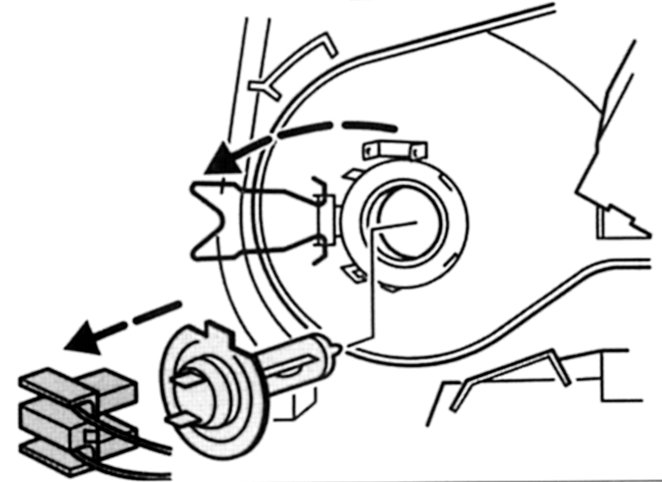

1. Від'єднайте ламповий штекер від лампи дальнього світла, відкиньте в боку дротові скоби і витягніть лампу за цоколь з відбивача
2. Вставте нову лампу, підключіть її і потім закрийте фару.

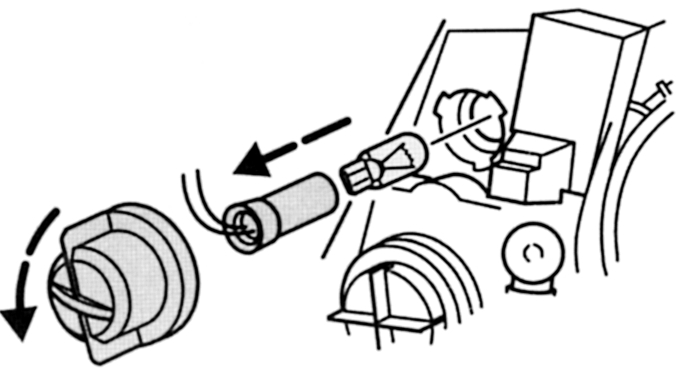

1. Обертайте ковпачок вліво і витягніть його з корпусу.
2. Підніміть потім за допомогою плоскої викрутки патрон з корпуса і витягніть лампу з патрона.
3. Вставте нову лампу. Простежте за правильною посадкою обох направляючих виступу і закрийте корпус.



   Повинні сидіти коректно: напрямні виступи.

Перевірка положення фар – після кожної зміни лампи

Оскільки при заміні лампи фари потрібно відрегулювати відбивач, перед тим, як замінити лампу, поставте свій mondeo по можливості перед темною стіною і позначте шматком крейди на стінці пучки світла справних ламп. Після заміни лампи порівняйте світлове отвір нової лампи зі старою. Якщо ваш mondeo явно косить в сторону , то краще провести необхідну юстування світла в спеціальній майстерні з допомогою оптичного приладу для установки фар.

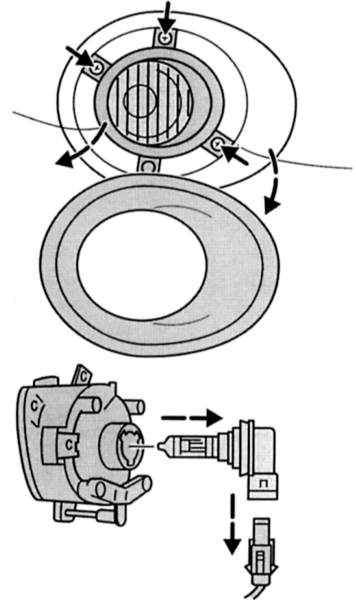

1. Обережно підніміть відбивач фари переднього дефлектора і...
2. ...потім вигвинтіть кріпильні гвинти лампи з допомогою хрестової шлицевой викруткою.
3. Витягніть тепер корпус з монтажного отвору і від'єднайте ламповий штекер.
4. Витягніть лампу з патрона і вставити нову лампу.



   Монтаж в моделях з серійним бампером.

1. Відкрийте кришку багажника і звільніть поворотний затиск відповідного корпусу лампи.
2. Зніміть обшивку і...

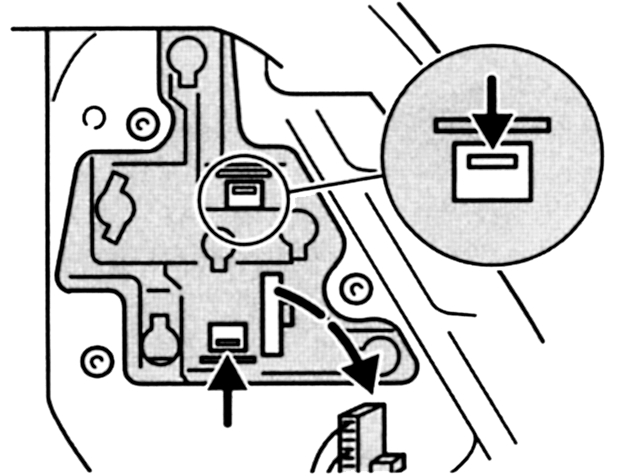

3. ...зніміть тримач лампи від корпусу. Для цього необхідно натиснути на обидва червоних вставних язичка (вказано стрілкою).



   Стисніть обидва червоних вставних язичка.

4. Від'єднайте тепер ламповий штекер і витягніть лампу дефектну з патрона.
5. Після заміни проведіть монтаж в зворотному порядку. Не забудьте провести контроль функціонування.



   Уніфіковано: задні ліхтарі в моделях з похилим і кутовим задком кузова.

1. Відкрийте задні двері і звільніть у салоні верхню обшивку корпусу лампи (нижня закріплена клейкою стрічкою).
2. Тепер зніміть обшивку і...
3. ...вигвинтіть обидві смушкові (зі смушків) гайки корпусу лампи. Подбайте про те, щоб гайки не провалилися в отвори.
4. Витягніть корпус назовні, злегка стисніть лампу в патроні і зніміть лівим обертанням.
5. Після заміни проведіть монтаж в зворотному порядку. Не забудьте провести контроль функціонування.

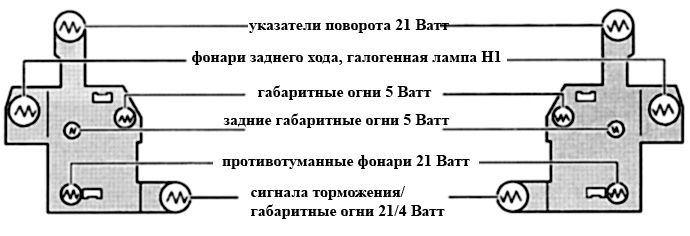

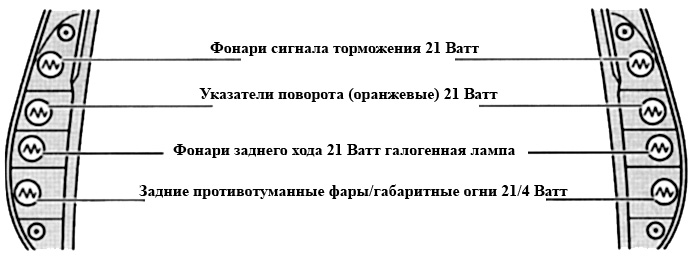

   Змонтовані один над вругом: задні ліхтарі в mondeo turnier

1. У моделях з кузовом седан просто посуньте кожух лампового держателя. У моделях з кузовом купе і універсал відкрийте спочатку задню двері.
2. Потім відкрутіть два гвинти з хрестоподібної головкою і зніміть ковпачок.
3. Після цього від'єднайте штекер і витягніть тримач лампи. Для цього натисніть на обидва виступу.
4. Замінити дефектну лампу і проведіть монтаж в зворотному порядку. Не забудьте перевірити функціонування.

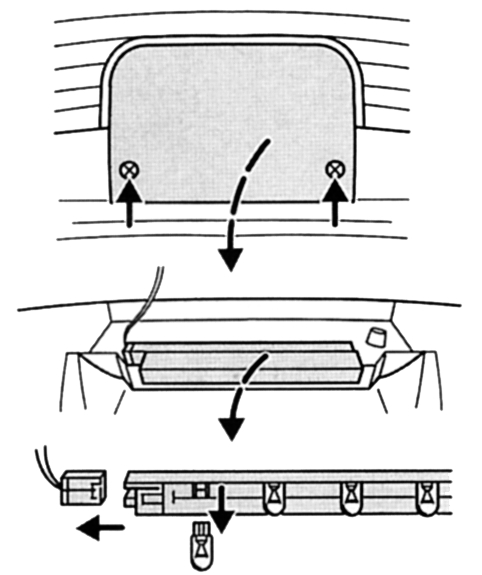

   Додаткові ліхтарі сигналів гальмування: комплект з п'яти ламп.

1. Відкрутіть обидва гвинти з хрестоподібним шліцом і витягніть корпус лампи з буфера.
2. Вставте нову софитную лампу і проведіть монтаж у зворотному порядку.

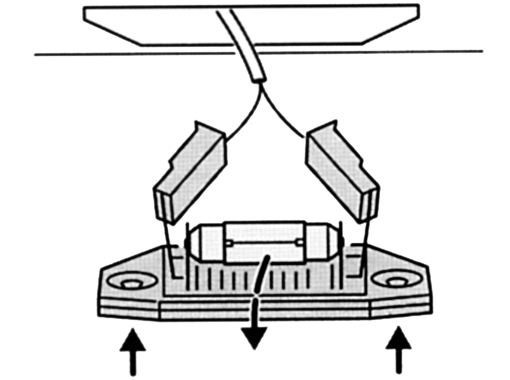

   Освітлення номерного знака: закріплюється двома гвинтами з хрестоподібним шліцом.

Чергова заміна ламп розжарювання

Будь-яка звичайна лампа розжарювання схильна до зносу: частки нитки розжарювання випаровуються і її світловіддача знижується. Тому в секторі зовнішнього освітлення (крім галогенних ламп) замінюйте лампи розжарювання в основному не рідше, ніж через два роки.Старіючі лампи зазвичай розпізнаються візуально по злегка почорнілою скляній колбі.
