Fiat 500X. Uso e Manutenzione in italiano (2014) - 12

MOTORE

178)

Versioni

1.4 Turbo Multi Air

1.6 Multijet

2.0 Multijet

Codice tipo

55263624

55260384

55263088

Ciclo

Otto

Diesel

Numero e posizione cilindri

4 in linea

Diametro e corsa stantuffi (mm)

72 x 84

79,5 x 80,5

83 x 90,4

Cilindrata totale (cm³)

1368

1598

1956

Rapporto di compressione

10,0 ± 0,2

16,5 ± 0,4

Potenza massima (CEE) (kW)

103 / 100

(*)

88 / 84,4

(*)

103 / 100

(*)

Potenza massima (CEE) (CV)

140 / 136

(*)

120 / 115

(*)

140 / 136

(*)

regime corrispondente (giri/min)

5000

3750

4000

Coppia massima (CEE) (Nm)

230

320

350

regime corrispondente (giri/min)

1750

Candele di accensione

NGK IKR9J8

Combustibile

Benzina verde senza piombo 95

R.O.N. (Specifica EN228)

Gasolio per autotrazione

(Specifica EN590)

Gasolio per autotrazione

(Specifica EN590)

(*) Versione per mercati specifici

ATTENZIONE

178)

Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche tecniche

dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.

176

TECNICI

RUOTE

177

CERCHI E PNEUMATICI IN DOTAZIONE

179) 180)

Ruotino di scorta (ove presente)

Cerchio:

16 x 4,0

Pneumatico:

T145/90 R16 106M

Cerchi

Pneumatici in dotazione

Pneumatici invernali

215 / 60 R16 95H

215 / 55 R17 94V

225 / 45 R18 91V

225 / 45 R18 91Y

( M + S )

215 / 60 R16 95Q

215 / 55 R17 94Q

225 / 45 R18 91Q

( M + S )

J x 16

/ 2

7J x 17

7J x 1

H 2 E T

H E T 4

H 2 E T 4

PRESSIONE DI GONFIAGGIO A FREDDO (bar)

Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per gli pneumatici in
dotazione.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "In emergenza".

Pneumatici

A vuoto e medio carico

A pieno carico

Ruotino di scorta

Anteriore

Posteriore

Anteriore

Posteriore

215 / 60 R16 95H

2,4

2,6

4,2

215 / 55 R17 94V

2,4

2,6

225 / 45 R18 91V

2,4

2,6

225 / 45 R18 91Y

2,4

2,6

ATTENZIONE

179)

Nel caso in cui vengano utilizzati pneumatici invernali con indice di velocità inferiore a quanto indicato sul Libretto di circolazione, non

superare la velocità massima corrispondente all'indice di velocità utilizzato.

180)

Nel caso di utilizzo di coppe ruota integrali fissate (mediante molla) al cerchio in lamiera e pneumatici non di primo impianto (after sale)

dotati di “Rim Protector”, NON montare le coppe ruota. L’uso di pneumatici e coppe ruota non idonei potrebbe portare alla perdita improvvisa
di pressione dello pneumatico.

178

TECNICI

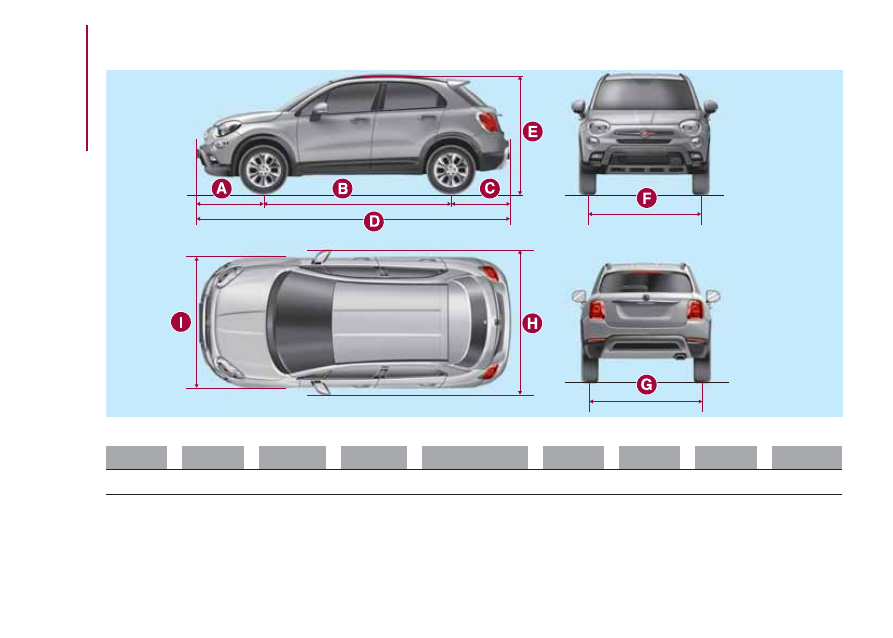

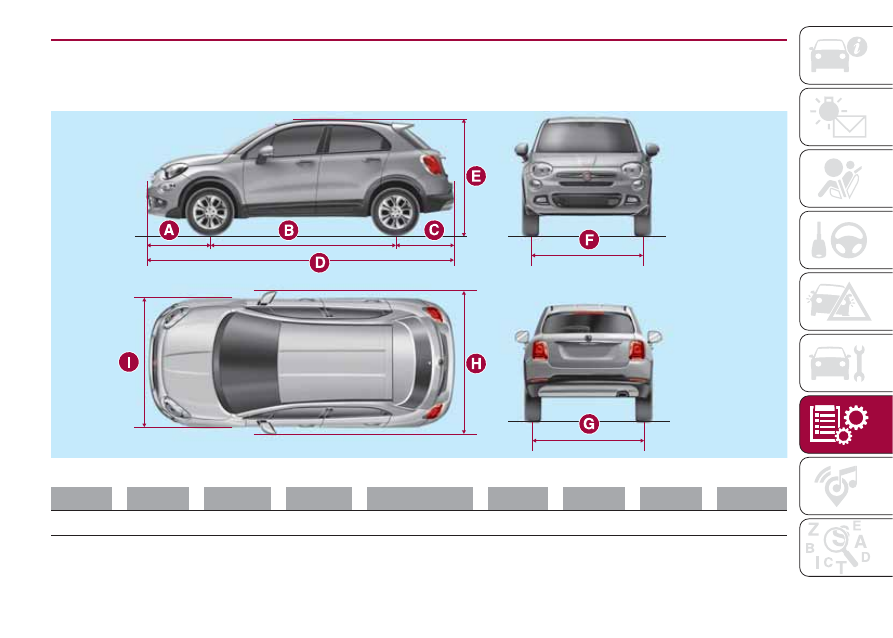

DIMENSIONI

Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica. A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.

877

2570

801

4248

1600 / 1608

(*)

1545

2025

1796

(*) Con barre portatutto

148

F1B0169C

179

902

2570

801

4273

1608 / 1620

(*)

1545

2025

1796

(*) Versioni 4x4

Volume bagagliaio

: 350 litri. Con sedili posteriori abbattuti: 1000 litri.

149

F1B0170C

180

TECNICI

PESI

Pesi (kg)

1.4 Turbo Multi Air

1.6 Multijet

2.0 Multijet

Peso a vuoto (con tutti i liquidi,

serbatoio combustibile riempito

al 90% e senza optional)

1320

1495

Portata utile compreso il
guidatore

(*)

555 / 540

(**)

555

605

Carichi massimi ammessi

(***)

– asse anteriore

1050

1150

– asse posteriore

900

1000

– totale:

1875

2100

Carichi trainabili

– rimorchio frenato

1200

Carico massimo sulla sfera

(rimorchio frenato)

Carico massimo sul tetto

(****)

(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce la portata utile,

nel rispetto dei carichi massimi ammessi.

(**) Versione per mercati specifici
(***) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi ammessi.
(****) Con barre portatutto

181

RIFORNIMENTI

1.4 Turbo

Multi Air

1.6 Multijet

2.0 Multijet

Combustibili prescritti e lubrificanti originali

Serbatoio del combustibile (litri):

Benzina verde senza piombo non inferiore a 95

R.O.N. (Specifica EN228)

compresa una riserva di (litri):

5 - 7

Serbatoio del combustibile (litri):

Gasolio per autotrazione (Specifica EN590)

compresa una riserva di (litri):

5 - 7

Impianto di raffreddamento motore

(litri):

5,2

6,1

6,5

Miscela di acqua distillata e liquido PARAFLU

al 50%

(*)

Coppa del motore (litri):

4,1

SELENIA DIGITEK P.E.

Coppa del motore e filtro (litri):

4,5

Coppa del motore (litri):

4,4

3,9

SELENIA WR FORWARD

Coppa del motore e filtro (litri):

4,8

4,3

Scatola del cambio/differenziale (litri):

1,8

TUTELA TRANSMISSION GEARFORCE

Scatola del cambio/differenziale (litri):

6,0

TUTELA TRANSMISSION AS8

Gruppo di rinvio (PTU) (litri):

0,4

TUTELA TRANSMISSION B-5X

Differenziale posteriore (litri):

0,6

TUTELA TRANSMISSION COMPAQ DRIVE

Circuito freni idraulici (kg):

0,83

TUTELA TOP 4

Recipiente liquido lavacristallo e

lavalunotto (litri):

2,5

Miscela di acqua e liquido TUTELA

PROFESSIONAL SC35

(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU

e del 40% di acqua demineralizzata.

182

TECNICI

FLUIDI E LUBRIFICANTI

L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti
dal Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo
di combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.

Impiego

Caratteristiche qualitative dei fluidi e lubrificanti

per un corretto funzionamento della vettura

Fluidi e lubrificanti originali

Intervallo di

sostituzione

Lubrificante per

motori a benzina

78)

Lubrificante totalmente sintetico di gradazione SAE

0W-30 ACEA C2. Qualificazione FIAT 9.55535-GS1.

SELENIA DIGITEK P.E.

Contractual Technical

Reference N° F020.B12

Secondo Piano di

Manutenzione

Programmata

Lubrificante per

motori Diesel

78)

Lubrificante totalmente sintetico di gradazione SAE

0W-30 ACEA C2. Qualificazione FIAT 9.55535-DS1.

SELENIA WR FORWARD

Contractual Technical

Reference N° F842.F13

Secondo Piano di

Manutenzione

Programmata

In casi di emergenza ove non siano disponibili i lubrificanti con le caratteristiche specificate è consentito utilizzare, per effettuare
i rabbocchi, prodotti con le prestazioni minime ACEA indicate; in questo caso non sono garantite le prestazioni ottimali del
motore.

Impiego

Caratteristiche qualitative dei fluidi e lubrificanti

per un corretto funzionamento della vettura

Fluidi e lubrificanti originali

Applicazioni

Lubrificanti e grassi

per la trasmissione

del moto

Lubrificante sintetico. Qualificazione FIAT 9.55550-AV5.

TUTELA TRANSMISSION

AS8

Contractual Technical

Reference N° F139.111

Cambio automatico AT9

Lubrificante sintetico di gradazione SAE 75W.

Qualificazione FIAT 9.55550-MZ6

TUTELA TRANSMISSION

GEARFORCE

Contractual Technical

Reference N° F002.F10

Cambio meccanico e

differenziale

Grasso al bisolfuro di molibdeno per elevate

temperature di utilizzo. Consistenza NL.G.I. 1-2.

Qualificazione FIAT 9.55580

TUTELA ALL STAR

Contractual Technical

Reference N° F702.G07

Giunti omocinetici lato

ruota

183

Impiego

Caratteristiche qualitative dei fluidi e lubrificanti

per un corretto funzionamento della vettura

Fluidi e lubrificanti originali

Applicazioni

Lubrificanti e grassi

per la trasmissione

del moto

Grasso specifico per giunti omocinetici a basso

coefficiente di attrito. Consistenza NL.G.I. 0-1.

Qualificazione FIAT 9.55580

TUTELA STAR 700

Contractual Technical

Reference N° F701.C07

Giunti omocinetici lato

differenziale

Lubrificante sintetico di gradazione SAE 75W-90 API

GL5. Qualificazione FIAT 9.55550-DA6

TUTELA TRANSMISSION

B-5X

Contractual Technical

Reference N° F006.814

Gruppo di rinvio (PTU -

versioni 4x4)

Lubrificante sintetico di gradazione SAE 75W-90 API

GL5. Qualificazione FIAT 9.55550-DA7

TUTELA TRANSMISSION

COMPAQ DRIVE

Contractual Technical

Reference N° F007.814

Differenziale posteriore

(versioni 4x4)

Liquido per freni

Fluido sintetico per impianti freno e frizione. Supera le

specifiche: FMVSS n° 116 DOT 4, ISO 4925 SAE

J1704. Qualificazione FIAT 9.55597

TUTELA TOP 4

Contractual Technical

Reference N° F001.A93

Freni idraulici e comandi

idraulici frizione

Protettivo per

radiatori

Protettivo con azione anticongelante di colore rosso a

base di glicole monoetilenico inibito con formulazione

organica. Supera le specifiche CUNA NC 956-16,

ASTM D 3306. Qualificazione FIAT 9.55523

PARAFLU

(*)

Contractual Technical

Reference N° F101.M01

Circuiti di raffreddamento

percentuale di impiego:

50% acqua 50%
PARAFLU

(**)

Additivo per il

gasolio

Additivo per gasolio con azione anticongelante e

protettiva per motori Diesel

TUTELA DIESEL ART

Contractual Technical

Reference N° F601.L06

Da miscelare al gasolio

(25 cc per 10 litri)

Liquido per

lavacristallo/

lavalunotto

Miscela di alcoli e tensioattivi. Supera la specifica CUNA

NC 956-11. Qualificazione FIAT 9.55522

TUTELA PROFESSIONAL SC

Contractual Technical

Reference N° F201.D02

Da impiegarsi puro o

diluito negli impianti

tergilavacristalli

(*) AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di

PARAFLU

e del 40% di acqua demineralizzata.

ATTENZIONE

78)

L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.

184

TECNICI

PRESTAZIONI

Velocità massima raggiungibili dopo il primo periodo d'uso della vettura.

Versioni

Km/h

1.4 Turbo Multi Air 140CV (cambio manuale - 4x2)

190

1.4 Turbo Multi Air 136CV (cambio manuale - 4x2)

(*)

187

1.6 Multijet 120CV (cambio manuale - 4x2)

186

1.6 Multijet 115CV (cambio manuale - 4x2)

(*)

183

2.0 Multijet 140CV (cambio automatico AT9 - 4x4)

190

2.0 Multijet 136CV (cambio automatico AT9 - 4x4)

(*)

187

(*) Versione per mercati specifici

CONSUMO DI COMBUSTIBILE

I valori di consumo combustibile, riportati nella seguente tabella, sono determinati sulla base di prove omologative prescritte da
specifiche Direttive Europee. Per la rilevazione del consumo vengono seguite le seguenti procedure:

❒

ciclo urbano

: inizia con un avviamento a freddo quindi viene effettuata una guida che simula l'utilizzo di circolazione urbana

della vettura;

❒

ciclo extraurbano

: viene effettuata una guida che simula l'utilizzo di circolazione extraurbana della vettura con frequenti

accelerazioni in tutte le marce; la velocità di percorrenza varia da 0 a 120 km/h;

❒

consumo combinato

: viene determinato con una ponderazione di circa il 37% del ciclo urbano e di circa il 63% del ciclo

extraurbano.

AVVERTENZA Tipologia di percorso, situazioni di traffico, condizioni atmosferiche, stile di guida, stato generale della vettura,
livello di allestimento/dotazioni/accessori, utilizzo del climatizzatore, carico della vettura, presenza di portapacchi sul tetto, altre
situazioni che penalizzano la penetrazione aerodinamica o la resistenza all'avanzamento portano a valori di consumo diversi
da quelli rilevati. Solo dopo i primi 3000 km di guida si constaterà una migliore regolarità del consumo di combustibile.

185

CONSUMI SECONDO LA DIRETTIVA EUROPEA VIGENTE (litri/100 km)

Versioni

Urbano

Extraurbano

Combinato

1.4 Turbo Multi Air 140CV (cambio manuale - 4x2)

7,8

5,0

6,0

1.4 Turbo Multi Air 136CV (cambio manuale - 4x2)

(*)

7,8

5,0

6,0

1.6 Multijet 120CV (cambio manuale - 4x2)

4,7

3,8

4,1

1.6 Multijet 115CV (cambio manuale - 4x2)

(*)

4,7

3,8

4,1

2.0 Multijet 140CV (cambio automatico AT9 - 4x4)

6,5

4,9

5,5

2.0 Multijet 136CV (cambio automatico AT9 - 4x4)

(*)

6,5

4,9

5,5

(*) Versione per mercati specifici

EMISSIONI DI CO

I valori di emissione di CO

riportati nella seguente tabella sono riferiti al consumo combinato.

Versioni

EMISSIONI DI CO

SECONDO LA DIRETTIVA EUROPEA

VIGENTE (g/km)

1.4 Turbo Multi Air 140CV (cambio manuale - 4x2)

139

1.4 Turbo Multi Air 136CV (cambio manuale - 4x2)

(*)

139

1.6 Multijet 120CV (cambio manuale - 4x2)

109

1.6 Multijet 115CV (cambio manuale - 4x2)

(*)

109

2.0 Multijet 140CV (cambio automatico AT9 - 4x4)

144

2.0 Multijet 136CV (cambio automatico AT9 - 4x4)

(*)

144

(*) Versione per mercati specifici

186

TECNICI

DISPOSIZIONI PER TRATTAMENTO VETTURA A FINE CICLO VITA

Da anni FCA sviluppa un impegno globale per la tutela e il rispetto dell'ambiente attraverso il miglioramento continuo dei
processi produttivi e la realizzazione di prodotti sempre più "ecocompatibili". Per assicurare ai clienti il miglior servizio possibile
nel rispetto delle norme ambientali ed in risposta agli obblighi derivanti dalla Direttiva Europea 2000/53/EC sui veicoli a fine vita,
Fiat offre la possibilità ai suoi clienti di consegnare la propria vettura (*) a fine ciclo senza costi aggiuntivi.
La Direttiva Europea prevede infatti che la consegna della vettura avvenga senza che l'ultimo detentore o proprietario della
vettura stessa incorra in spese a causa del suo valore di mercato nullo o negativo. In particolare, in quasi tutti i Paesi
dell'Unione Europea, fino al 1 Gennaio 2007 il ritiro a costo zero avviene solo per i veicoli immatricolati dal 1 Luglio 2002,
mentre dal 2007 il ritiro avviene a costo zero indipendentemente dall'anno di immatricolazione a condizione che la vettura
contenga i suoi componenti essenziali (in particolare motore e carrozzeria) e sia libero da rifiuti aggiunti.
Per consegnare la sua vettura a fine ciclo senza oneri aggiuntivi può rivolgersi o presso i nostri concessionari o ad uno dei
centri di raccolta e demolizione autorizzati da Fiat. Tali centri sono stati accuratamente selezionati al fine di garantire un servizio
con adeguati standard qualitativi per la raccolta, il trattamento e il riciclaggio dei veicoli dismessi nel rispetto dell'ambiente.
Potrà trovare informazioni sui centri di demolizione e raccolta o presso la rete dei concessionari Fiat oppure contattando il
Numero Verde 00 800 3428 0000 oppure consultando il sito internet Fiat.

(*) Vettura per il trasporto di passeggeri dotata al massimo di nove posti, per un peso totale ammesso di 3,5 t.

187

MULTIMEDIA

In questo capitolo sono descritte le
principali funzionalità dei sistemi
infotelematici

Uconnect

™

3" Radio,

Uconnect

™

5" Radio,

Uconnect

™

Radio Nav e

Uconnect

™

6.5" Radio

Nav di cui può essere dotata la vettura.

CONSIGLI, COMANDI E
INFORMAZIONI GENERALI .............189

UCONNECT 3" RADIO ....................191

UCONNECT 5" RADIO -
UCONNECT 5" RADIO NAV ............198

UCONNECT 6.5" RADIO NAV .........212

188

MUL

TIMEDIA

CONSIGLI,
COMANDI E
INFORMAZIONI
GENERALI

SICUREZZA STRADALE

Imparare ad usare le varie funzioni del
sistema prima di mettersi alla guida.
Leggere attentamente le istruzioni e le
modalità di utilizzo del sistema prima di
mettersi alla guida.

181) 182)

CONDIZIONI DI
RICEZIONE

Le condizioni di ricezione variano
costantemente durante la guida. La
ricezione può essere disturbata dalla
presenza di montagne, edifici o ponti in
particolar modo quando si è lontani
dal trasmettitore dell’emittente
ascoltata.

AVVERTENZA Durante la ricezione di
informazioni sul traffico può verificarsi
un aumento del volume rispetto alla
normale riproduzione.

CURA E MANUTENZIONE

Osservare le seguenti precauzioni per
garantire la piena efficienza funzionale
del sistema:

❒

evitare di urtare il trasparente del

display con oggetti appuntiti o rigidi che
potrebbero danneggiarne la superificie;
durante la pulizia, utilizzando un panno
morbido asciutto ed antistatico, non
esercitare pressione.

❒

non utilizzare alcool, benzine e loro

derivati per la pulizia del trasparente del
display.

❒

evitare che eventuali liquidi penetrino

all'interno del sistema: potrebbero
danneggiarlo in modo irreparabile.

79) 80)

PROTEZIONE ANTIFURTO

Il sistema è dotato di una protezione
antifurto basata sullo scambio di
informazioni con la centralina elettronica
(Body Computer) presente sulla
vettura.
Ciò garantisce la massima sicurezza ed
evita l'inserimento del codice segreto
in seguito ad ogni scollegamento
dell'alimentazione elettrica.
Se il controllo ha esito positivo il
sistema inizierà a funzionare, mentre se
i codici di confronto non sono uguali
oppure se la centralina elettronica
(Body Computer) viene sostituita
il sistema segnalerà la necessità di
inserire il codice segreto secondo la
procedura riportata nel paragrafo
seguente.

Inserimento del codice
segreto

(escluso

Uconnect

™

6.5" Radio Nav)

All'accensione del sistema, in caso
di richiesta del codice, sul display
appare la scritta "Inserire codice
antifurto" seguita dalla videata
raffigurante la tastiera grafica numerica
per l'immissione del codice segreto.
Il codice segreto è composto da
quattro cifre da 0 a 9: per inserire le
cifre del codice ruotare la manopola
destra "BROWSE/ENTER" e premere
per confermare.
Dopo l'inserimento della quarta cifra
spostare il cursore su "OK" e premere
la manopola destra "BROWSE/
ENTER", il sistema inizierà a funzionare.
Se viene inserito un codice errato il
sistema visualizza la scritta "Codice non
corretto" per segnalare la necessità di
inserire il codice corretto.
Terminati i 3 tentativi disponibili per
l'inserimento del codice il sistema
visualizzerà la scritta "Codice
non corretto. Radio bloccata. Attendere
30 minuti". Dopo la scomparsa della
scritta è possibile iniziare nuovamente
la procedura di inserimento del codice.

189

Passaporto radio

(escluso

Uconnect

™

6.5" Radio Nav)

È il documento che certifica il possesso
del sistema. Sul passaporto radio
sono riportati il modello del sistema, il
numero di serie ed il codice segreto.
In caso di smarrimento del passaporto
radio rivolgersi alla Rete Assistenziale
Fiat portando con sé un documento di
identità e i documenti identificativi di
possesso della vettura.

AVVERTENZA Conservare con cura il
passaporto radio per fornire i dati
relativi alle autorità competenti in caso
di furto.

AVVERTENZE

Guardare lo schermo solo quando è
necessario e sicuro per farlo. Se fosse
necessario visualizzare a lungo lo
schermo, accostare in un luogo sicuro
in modo da non distrarsi durante la
guida.
Interrompere immediatamente l'utilizzo
del sistema qualora si verifichi un
guasto. In caso contrario si potrebbero
causare danni al sistema stesso.
Rivolgersi il più presto possibile alla
Rete Assistenziale Fiat per farne
effettuare la riparazione.

ATTENZIONE

181)

Seguire le precauzioni di sicurezza di

seguito riportate: in caso contrario
potrebbero provocare lesioni alle persone
oppure danni al sistema.

182)

Un volume troppo alto può

rappresentare un pericolo. Regolare il
volume in modo da essere sempre
in grado di avvertire i rumori dell’ambiente
circostante (ad es. clacson,
autoambulanze, veicoli della polizia, ecc.).

ATTENZIONE

79)

Pulire il frontalino ed il trasparente del

display solo con un panno morbido, pulito,
asciutto ed antistatico. I prodotti detergenti
e per lucidare potrebbero danneggiarne
la superficie. Non utilizzare alcool, benzine
e loro derivati.

80)

Non utilizzare il display come base per

supporti a ventosa oppure adesivi per
navigatori esterni oppure dispositivi
smartphone o simili.

190

MUL

TIMEDIA

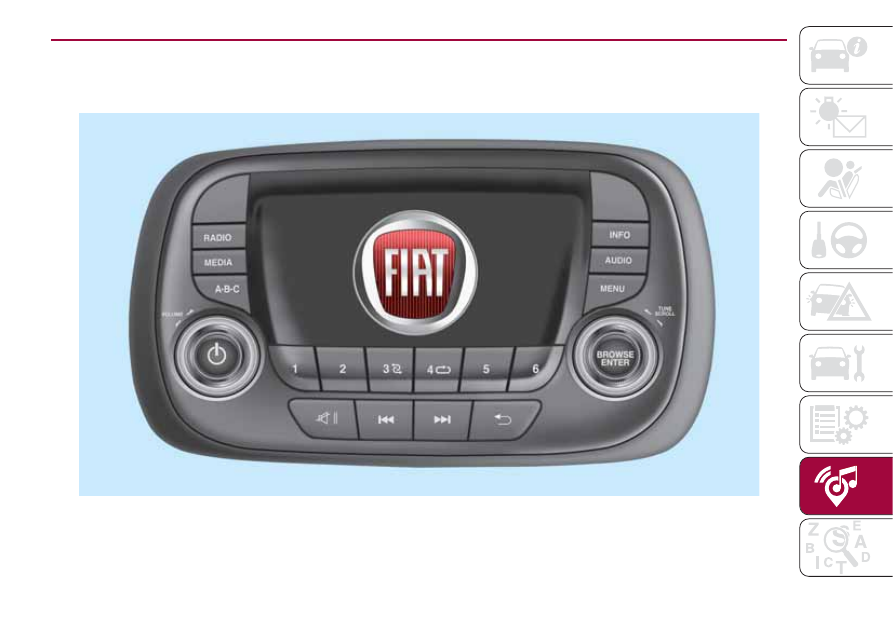

Uconnect 3" Radio

GUIDA RAPIDA

Comandi sul frontalino

150

F1B0001C

191

Content .. 10 11 12 13 ..
