Fiat 124 Spider (2019 year). Instruction - part 15





Mileage or time passed
(whichever comes first)

10,000

20,000

30,000

40,000

50,000

60,000

70,000

80,000

90,000

100,000

110,000

120,000

130,000

140,000

150,000

Or Years:

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Or Kilometers:

16,000

32,000

48,000

64,000

80,000

96,000

112,000

128,000

144,000

160,000

176,000

192,000

208,000

224,000

240,000

Visual inspect the
condition and tensioning of
the accessory drive belt.

Replace the accessory
drive belt.

****

Inspect and replace PCV
valve if necessary.

Change engine oil and
replace oil filter.*

In accordance with Oil Change Indicator System OR Severe Duty Mileage, whichever occurs first.

Replace spark plugs
(1.4L Turbo engine).**

****Replace belt every 40,000 miles (60,000 km) for use on dusty roads.
*The oil and oil filter replacement must be carried out when indicated by a warning light or message on the instrument panel, or in any case should not exceed one

year.

**The spark plug change is distance based only, yearly intervals do not apply. The following are essential to ensure correct operation and prevent serious damage to

the engine:

Only use spark plugs of the same make and type which are specially certified for such engines (refer to “Engine” in “Technical

Specifications” for further information).

Strictly comply with the spark plug replacement interval given in the scheduled servicing plan for spark plug replacement.

Contact an authorized dealer if you have any questions.

233

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Mileage or time passed
(whichever comes first)

10,000

20,000

30,000

40,000

50,000

60,000

70,000

80,000

90,000

100,000

110,000

120,000

130,000

140,000

150,000

Or Years:

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Or Kilometers:

16,000

32,000

48,000

64,000

80,000

96,000

112,000

128,000

144,000

160,000

176,000

192,000

208,000

224,000

240,000

Replace engine air filter.

#

Flush and replace the
engine coolant at 10 years
or 150,000 miles
(240,000 km) whichever
comes first.

Replace the timing belt
(1.4L Turbo Engine).

#The engine air cleaner should be inspected at every oil change if used in dusty areas.

Warning!

You can be badly injured working on or around a motor vehicle. Do only service work for which you have the knowledge and the right

equipment. If you have any doubt about your ability to perform a service job, take your vehicle to a competent mechanic.

Failure to properly inspect and maintain your vehicle could result in a component malfunction and effect vehicle handling and performance.

This could cause an accident.

234

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

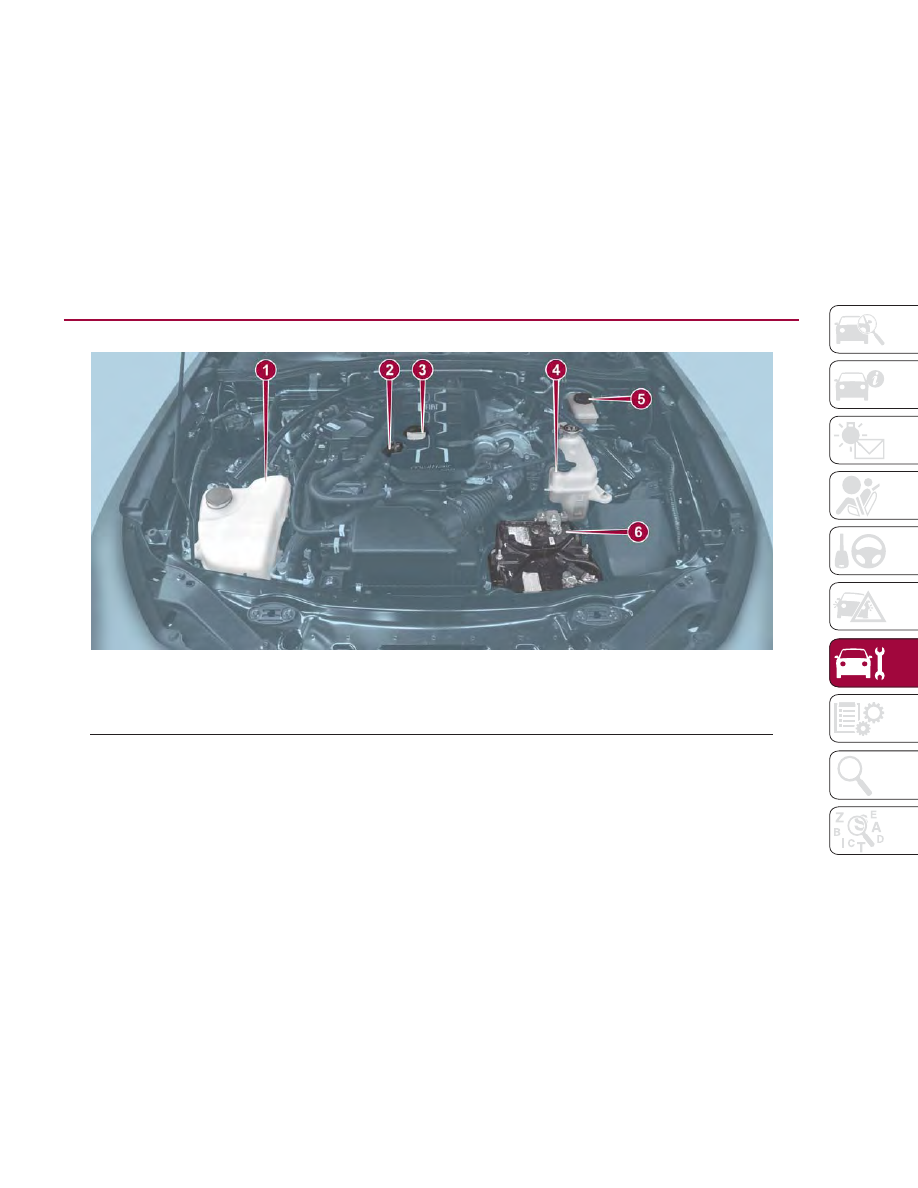

ENGINE COMPARTMENT

Checking Levels

07030300-121-003

1 — Window Washer Reservoir

4 — Engine Coolant Reservoir

2 — Engine Oil Dipstick

5 — Brake/Clutch Fluid Reservoir

3 — Engine Oil Cap

6 — Battery

235

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Engine Oil

Warning!

Be very careful when working in the

engine compartment when the engine is
hot: you may get burned.

Do not get too close to the radiator

cooling fan: the electric fan may start;
danger of injury.

Loose clothing might be pulled by

moving parts.

Recommended Oil
Refer to “Fluids And Lubricants” in
“Technical Specifications” for further
information.

Inspecting engine oil level
Proceed as follows:

1. Be sure the vehicle is on a level
surface.

2. Warm up the engine to normal
operating temperature.

3. Turn the engine OFF and wait at
least five minutes for the oil to return to
the sump.

4. Pull out the dipstick, wipe it clean,
and reinsert it fully.

5. Pull the dipstick out again and
examine the level. The level is normal if
it is between Low and Full. If it is near
or below Low, open the engine oil
cap/filler 2 and add enough oil to bring
the level to Full.

Note:

Do not overfill the engine oil.

This may cause engine damage.

6. Make sure the O-ring on the dipstick
is positioned properly before reinserting
the dipstick.

7. Reinsert the dipstick fully.

Engine Oil Consumption
During the initial period of use the
engine oil consumption conditions
should stabilize after the first 3,000 –
3,500 miles (5,000 – 6,000 km).

Engine Coolant

Warning!

You or others can be badly burned by

hot engine coolant (antifreeze) or steam
from your radiator. If you see or hear
steam coming from under the hood, do
not open the hood until the radiator has
had time to cool. Never open a cooling
system pressure cap when the radiator or
coolant bottle is hot.

Keep hands, tools, clothing, and jewelry

away from the radiator cooling fan when
the hood is raised. The fan starts
automatically and may start at any time,
whether the engine is running or not.

When working near the radiator cooling

fan, disconnect the fan motor lead or turn
the ignition to the OFF mode. The fan is
temperature controlled and can start at
any time the ignition is in the ON mode.

Inspecting Coolant Level
Note:
Changing the coolant should be
done by an authorized dealer.
Inspect the antifreeze protection and
coolant level in the coolant reservoir at
least once a year, at the beginning of
the winter season, and before traveling
where temperatures may drop below
freezing.
Inspect the condition and connections
of all cooling system and heater hoses.
Replace any that are worn or
deteriorated.

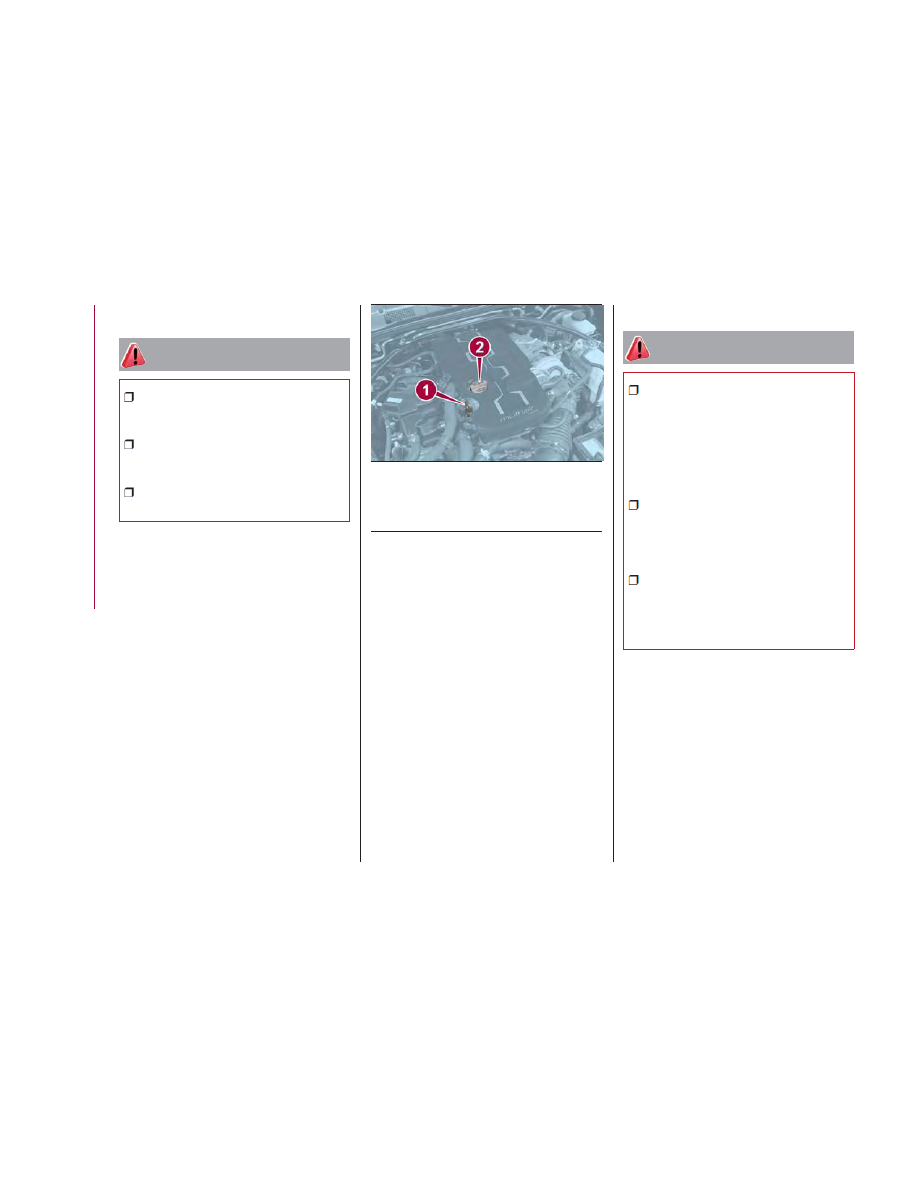

07030403-121-001

Engine Compartment

1 — Engine Oil Dipstick
2 — Engine Oil Cap

236

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Warning!

Do not open hot engine cooling system.

Never add engine coolant (antifreeze)
when the engine is overheated. Do not
loosen or remove the cap to cool an
overheated engine. Heat causes pressure
to build up in the cooling system. To
prevent scalding or injury, do not remove
the pressure cap while the system is hot or
under pressure.

Do not use a pressure cap other than

the one specified for your vehicle. Personal
injury or engine damage may result.

The coolant should be at full in the
radiator and between the F (Full) and
L (Low) marks on the coolant reservoir
when the engine is cool.

If it is at or near L (Low), add coolant by
mixing a minimum solution of 50%
Mopar Long Life Coolant Concentrate

for FIAT Spider. Use higher
concentrations (not to exceed 70%) if
temperatures below −34°F (−37°C) are
anticipated. Bring the level to F (Full).
Please contact an authorized dealer for
assistance.
Securely tighten the coolant reservoir
tank cap after adding coolant.
If the coolant reservoir is empty or new
coolant is required frequently, contact
an authorized dealer.

Brake/Clutch Fluid

Inspecting Brake/Clutch Fluid Level

The brakes and clutch draw fluid

from the same reservoir.

Inspect the fluid level in the reservoir

regularly.

It should be kept between the MAX

and MIN lines.

The level normally drops with

accumulated use, a condition
associated with wear of brake and
clutch linings. If it is excessively low,
have the brake/clutch system
inspected. Contact an authorized
dealer.

Warning!

Use only manufacturer's recommended

brake fluid. Refer to “Fluids And
Lubricants” in “Technical Specifications”
for further information. Using the wrong
type of brake fluid can severely damage
your brake system and/or impair its
performance. The proper type of brake
fluid for your vehicle is also identified on
the original factory installed hydraulic
master cylinder reservoir.

To avoid contamination from foreign

matter or moisture, use only new brake
fluid or fluid that has been in a tightly
closed container. Keep the master cylinder
reservoir cap secured at all times. Brake
fluid in a open container absorbs moisture
from the air resulting in a lower boiling
point. This may cause it to boil
unexpectedly during hard or prolonged
braking, resulting in sudden brake failure.
This could result in a collision.

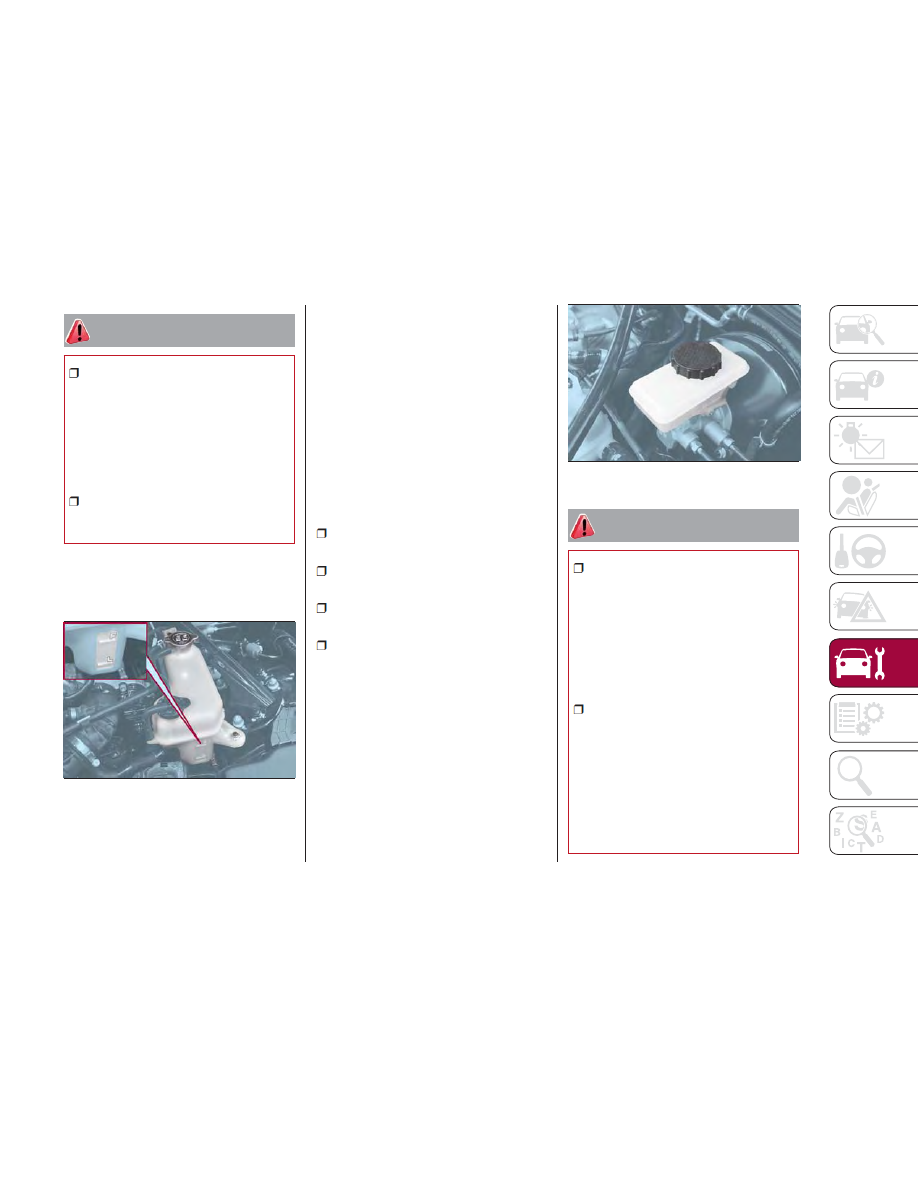

07030501-121-001

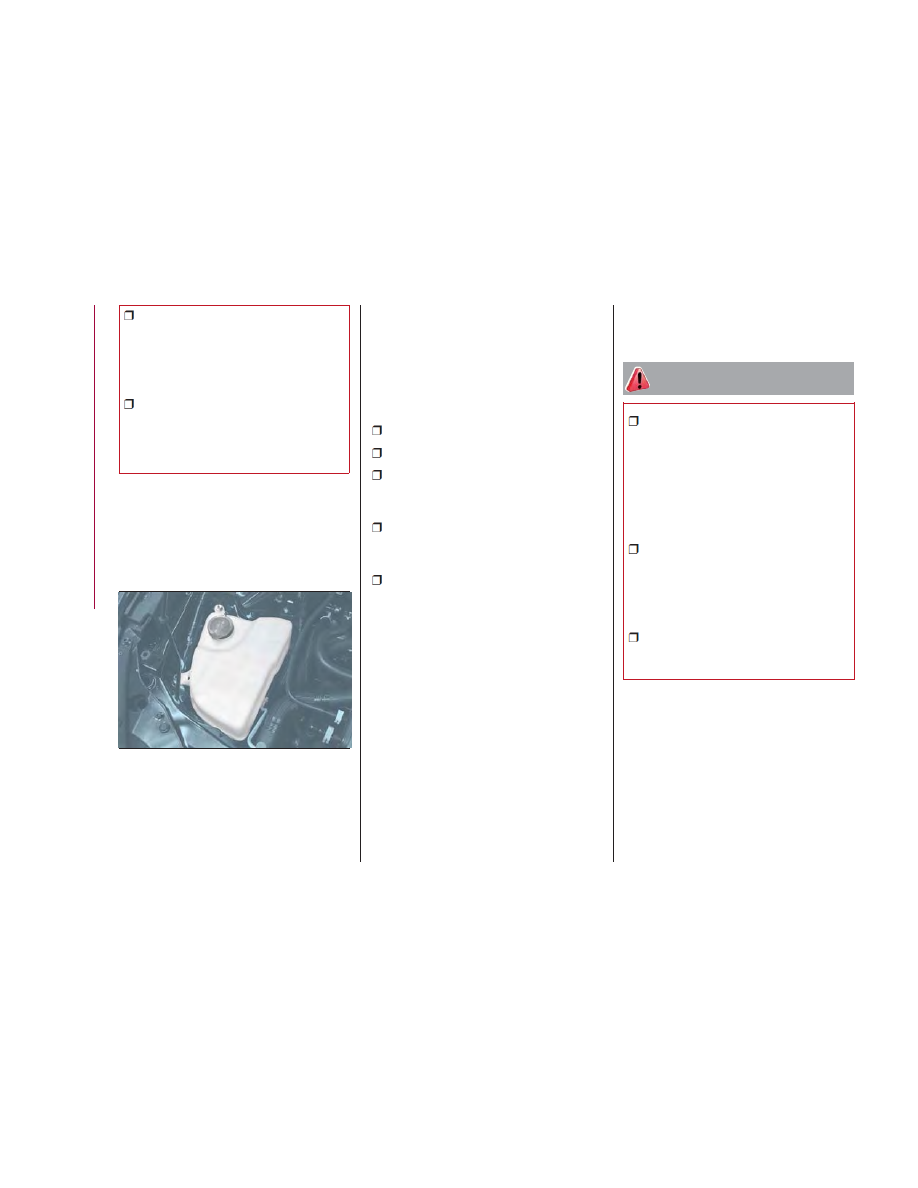

Coolant Reservoir

07030601-121-002

Brake Fluid Reservoir

237

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Overfilling the brake fluid reservoir can

result in spilling brake fluid on hot engine
parts, causing the brake fluid to catch fire.
Brake fluid can also damage painted and
vinyl surfaces, care should be taken to
avoid its contact with these surfaces.

Do not allow petroleum based fluid to

contaminate the brake fluid. Brake seal
components could be damaged, causing
partial or complete brake failure. This could
result in a collision.

Windshield And
Headlight Washer Fluid

Inspecting Washer Fluid Level
Inspect fluid level in the washer fluid
reservoir, open the cap and add fluid if
necessary.

Use plain water if washer fluid is
unavailable. But use only washer fluid in
cold weather to prevent it from freezing.

Automatic Transmission
Control Unit

The transmission oil level should only be
checked at an authorized dealer.

Battery Maintenance

To get the best service from a battery:

Keep it securely mounted.

Keep the top clean and dry.

Keep terminals and connections

clean, tight, and coated with petroleum
jelly or terminal grease.

Rinse off spilled electrolyte

immediately with a solution of water
and baking soda.

If the vehicle will not be used for an

extended time, disconnect the battery
leads and charge the battery every six
weeks.

Battery Replacement
Contact an authorized dealer to
purchase a replacement battery.

Warning!

Battery fluid is a corrosive acid solution

and can burn or even blind you. Do not
allow battery fluid to contact your eyes,
skin, or clothing. Do not lean over a battery
when attaching clamps. If acid splashes in
eyes or on skin, flush the area immediately
with large amounts of water. Refer to
“Jump Starting Procedure” in “In Case Of
Emergency” for further information.

Battery gas is flammable and explosive.

Keep flame or sparks away from the
battery. Do not use a booster battery or
any other booster source with an output
greater than 12 Volts. Do not allow cable
clamps to touch each other.

Battery posts, terminals, and related

accessories contain lead and lead
compounds. Wash hands after handling.

07030901-121-001

Windshield Washer Fluid Reservoir

238

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

BATTERY
RECHARGING

Battery Charging
Procedure

Warning!

Battery fluid is a corrosive acid solution

and can burn or even blind you. Do not
allow battery fluid to contact your eyes,
skin, or clothing. Do not lean over a battery
when attaching clamps. If acid splashes in
eyes or on skin, flush the area immediately
with large amounts of water. Refer to
“Jump Starting Procedure” in “In Case Of
Emergency” for further information.

Battery gas is flammable and explosive.

Keep flame or sparks away from the
battery. Do not use a booster battery or
any other booster source with an output
greater than 12 Volts. Do not allow cable
clamps to touch each other.

Battery posts, terminals, and related

accessories contain lead and lead
compounds. Wash hands after handling.

Caution!

It is essential when replacing the cables

on the battery that the positive cable is
attached to the positive post and the
negative cable is attached to the negative
post. Battery posts are marked positive (+)
and negative (-) and are identified on the
battery case. Cable clamps should be tight
on the terminal posts and free of
corrosion.

If a “fast charger” is used while the

battery is in the vehicle, disconnect both
vehicle battery cables before connecting
the charger to the battery. Do not use a
“fast charger” to provide starting voltage.

Charge battery as follows:

Before recharging the battery, turn off

all accessories and turn the engine OFF
by cycling the ignition to OFF.

Disconnect the negative battery

cable.

Connect the charger cables to

the battery terminals, observing the
polarity (+,–).

Turn on the charger.

When finished, turn the charger off

before disconnecting the battery.

Reconnect the negative battery

terminal.

MAINTENANCE
PROCEDURES

The following pages contain
instructions on the required
maintenance from the technical
personnel who designed the vehicle.
In addition to these specific
maintenance instructions specified for
routine scheduled servicing, there are
other components which may require
periodic maintenance or replacement
over the vehicle’s life cycle.

Body Lubrication

Ensure that the locks and bodywork
junction points, including components
such as the seat guides, door hinges
(and rollers), trunk and hood are
periodically lubricated with lithium
based grease to ensure correct, silent
operation and to protect them from rust
and wear.
Thoroughly clean the components,
eliminating every trace of dirt and dust.
After lubricating, eliminate excess oil
and grease. Also pay particular
attention to the hood closing devices,
to ensure correct operation.
During operations on the hood, be sure
to perform with the engine cold, also
remember to check, clean and lubricate
the locking, release and safety devices.
Make sure the hood's secondary latch
keeps the hood from opening when the
primary latch is released.

239

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Lubricate the external lock cylinders
twice a year. Apply a small amount of
high-quality lubricant directly into the
lock cylinder. If necessary, contact your
authorized dealer.

Wiper Blades

Contamination of either the windshield
or the blades with foreign matter can
reduce wiper effectiveness. Common
sources are insects, tree sap, and hot
wax treatments used by some
commercial car washes.
If the blades are not wiping properly,
clean the window and blades with a
good cleaner or mild detergent; then
rinse thoroughly with clean water.
Repeat if necessary.
When the wiper lever is in the AUTO
position and the ignition is cycled to the
ON mode, the wipers may move
automatically in the following cases:

If the windshield above the rain

sensor is touched.

If the windshield above the rain

sensor is wiped with a cloth.

If the windshield is struck with a hand

or other object.

If the rain sensor is struck with a

hand or other object from inside the
vehicle.

Note:

Hot waxes applied by automatic car

washers have been known to affect
the wiper's ability to clean windows.

To prevent damage to the wiper

blades, do not use gas, paraffin, paint
thinner, or other solvents on or near
them.

Be careful not to pinch hands or

fingers as it may cause injury, or
damage the wipers. When washing or
servicing the vehicle, make sure the
wiper lever is in the OFF position.

Replacing Windshield Wiper Blades
When the wipers no longer clean well,
the blades are probably worn or
cracked. Replace them.
When raising both windshield wiper
arms, raise the driver's side wiper arm
first.
When lowering the wiper arms, slowly
lower the wiper arm from the
passenger's side first while supporting
it with your hand. Forcefully lowering
the wiper arms could damage the wiper

arm and blade, and may scratch or
crack the windshield.
Note: To prevent damage to the wiper
arms and other components, do not try
to sweep the wiper arm by hand.

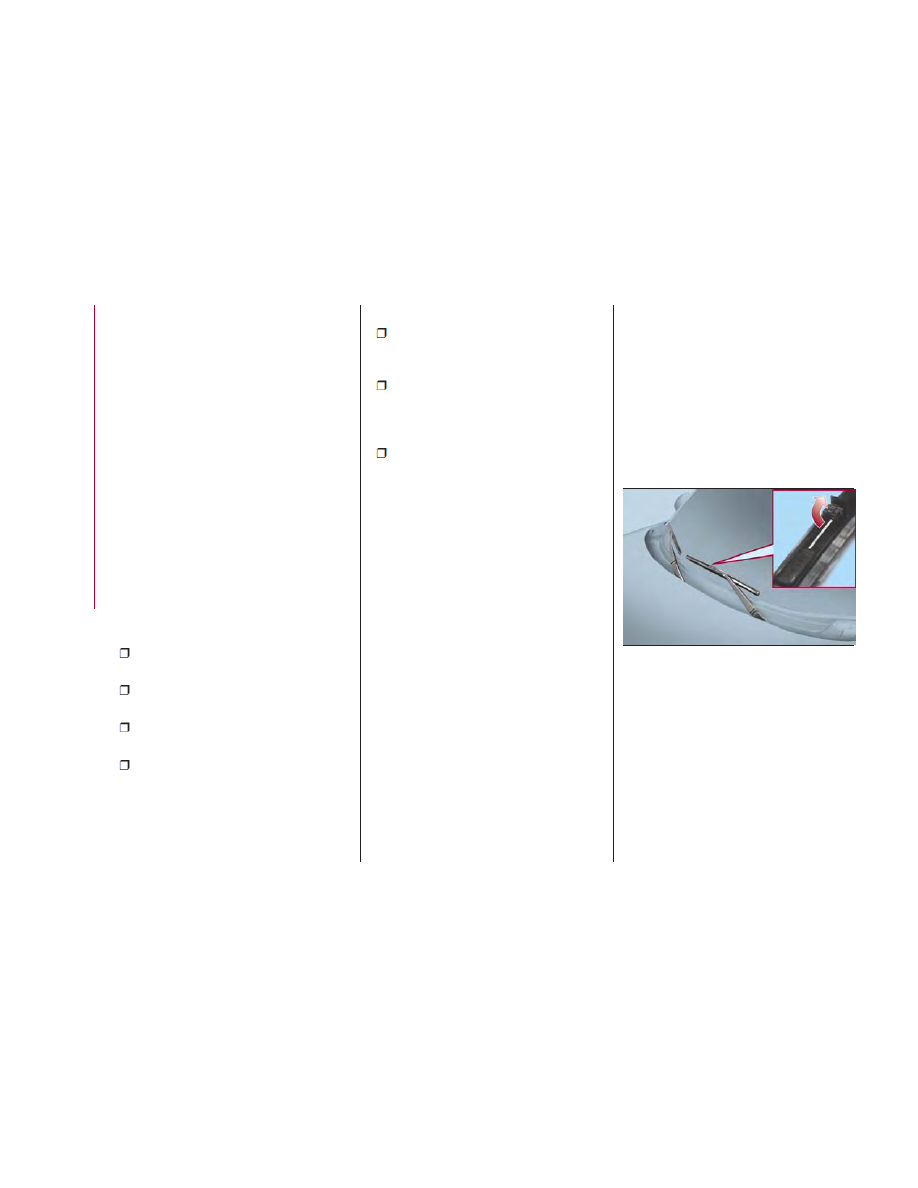

Blade Replacement
Proceed as follows:

1. Raise the wiper arm.

2. Open the clip and slide the blade
assembly in the direction of the arrow.

3. Tilt the blade assembly and remove
it from the arm.

07031101-36A-001

Clip

240

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Warning!

To prevent damage to the windshield let
the wiper arm down easily, do not let it slap
down on the windshield.

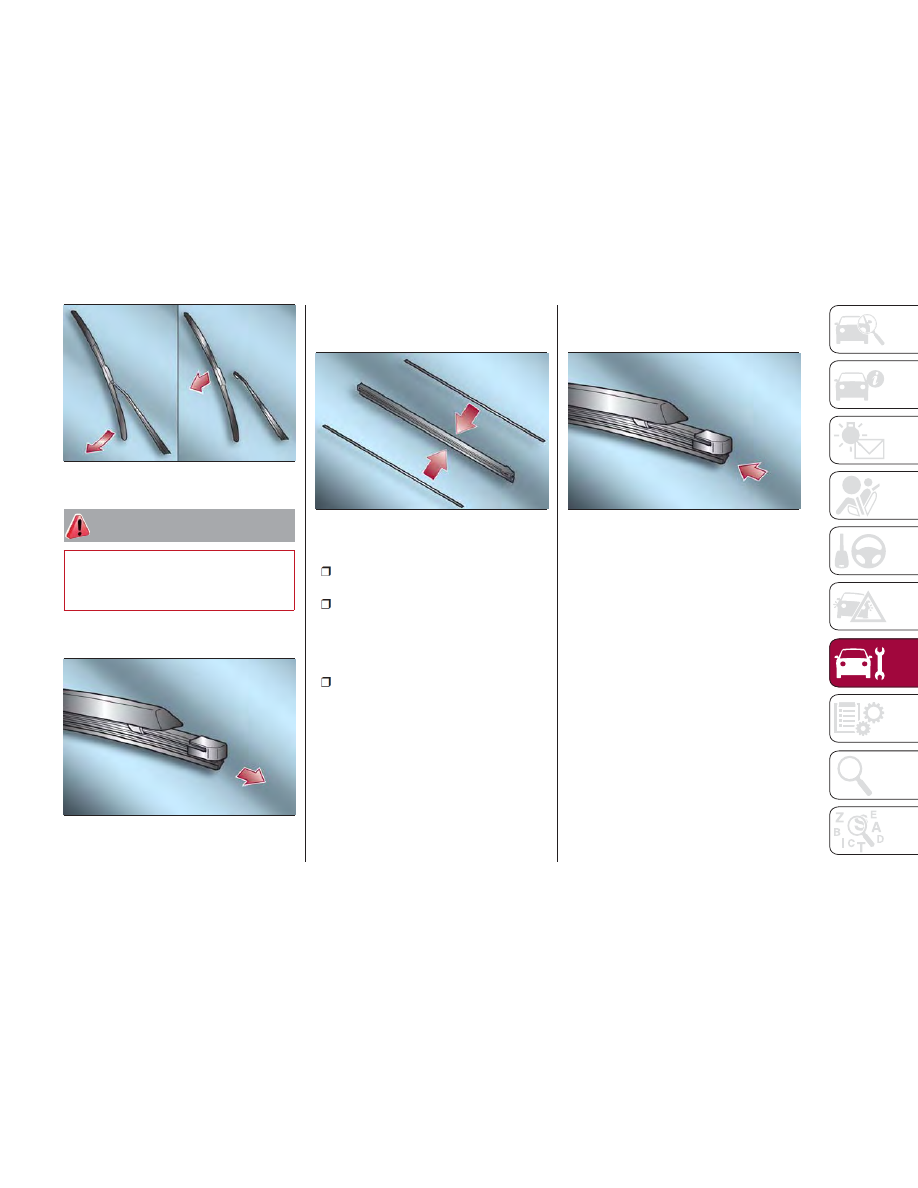

4. Pull down the blade rubber and slide
it out of blade holder.

5. Remove the metal stiffeners from
each blade rubber and install them in
the new blade.

Note:

Do not bend or discard the

stiffeners, they will be reused.

If the metal stiffeners are switched,

the blade's wiping efficiency could be
reduced. Do not use the driver's side
metal stiffeners on the passenger's
side, or vice versa.

Be sure to reinstall the metal

stiffeners in the new blade rubber so
that the curve is the same as it was in
the old blade rubber.

6. Carefully insert the new blade
rubber. Then install the blade assembly
in the reverse order of removal.

07031101-36A-002

Blade Assembly and Arm

07031101-36A-003

Blade Holder

07031101-36A-004

Metal Stiffeners

07031101-36A-005

Reassemble Blade

241

-------------------------------------------------------------------------------------------------------------------------------------------------------------

RAISING THE
VEHICLE

If the vehicle needs to be raised, see an
authorized dealer which is equipped
with arm hoists or workshop lifts.
The vehicle’s lifting points are marked
on the side skirts with the

symbols.

WHEELS AND TIRES

Tire Safety Information

Tire safety information will cover
aspects of the following information:
Tire Markings, Tire Identification
Numbers, Tire Terminology and
Definitions, Tire Pressures, and Tire
Loading.

Tire Markings

Note:

P (Passenger) — Metric tire sizing is

based on U.S. design standards.
P-Metric tires have the letter “P”
molded into the sidewall preceding the
size designation. Example:
P215/65R15 95H.

European — Metric tire sizing is

based on European design standards.
Tires designed to this standard have
the tire size molded into the sidewall
beginning with the section width. The
letter "P" is absent from this tire size
designation. Example: 215/
65R15 96H.

LT (Light Truck) — Metric tire sizing

is based on U.S. design standards.
The size designation for LT-Metric tires
is the same as for P-Metric tires except
for the letters “LT” that are molded into
the sidewall preceding the size
designation. Example: LT235/85R16.

Temporary spare tires are designed

for temporary emergency use only.
Temporary high pressure compact
spare tires have the letter “T” or “S”
molded into the sidewall preceding the
size designation. Example:
T145/80D18 103M.

High flotation tire sizing is based on

U.S. design standards and it begins
with the tire diameter molded into the
sidewall. Example: 31x10.5 R15 LT.

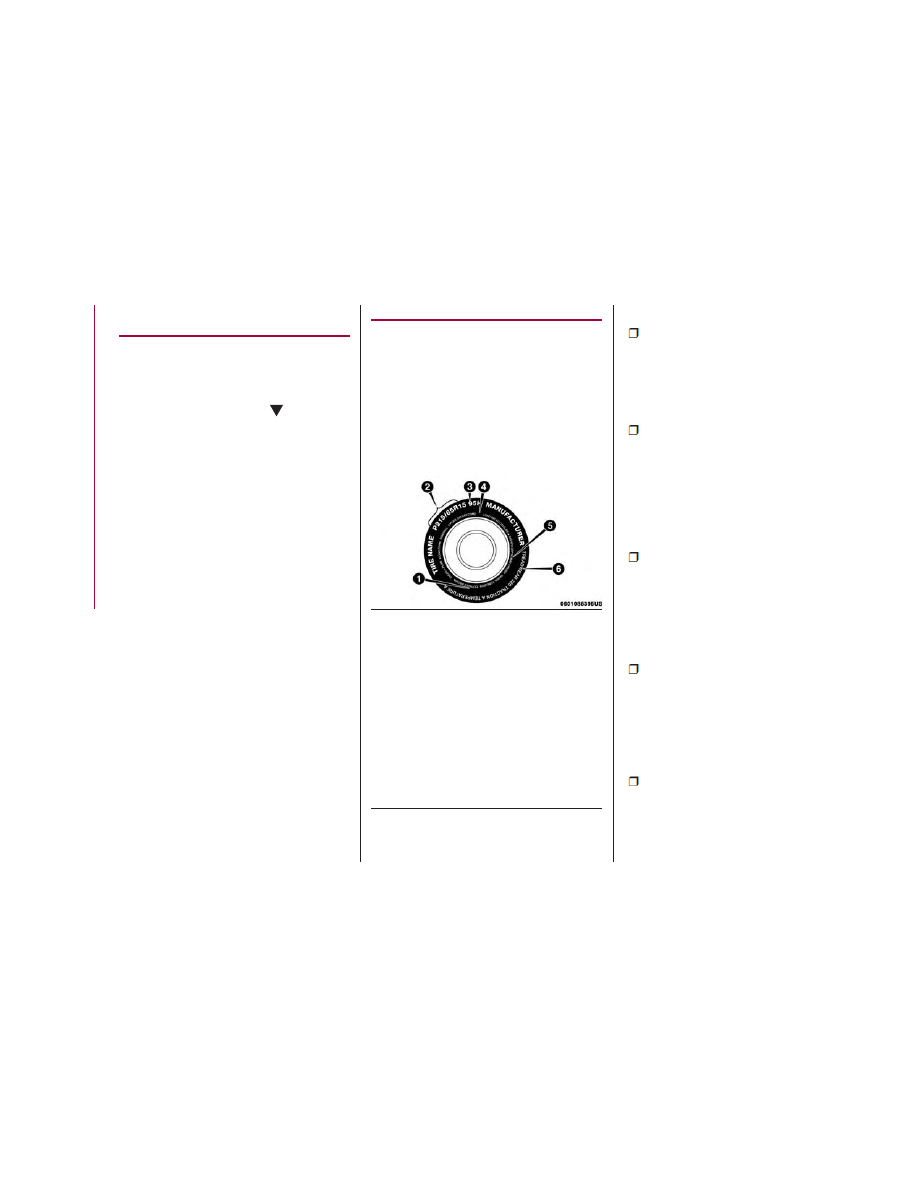

0601085395US

Tire Markings

1 — U.S. DOT
Safety Standards
Code (TIN)

4 — Maximum
Load

2 — Size
Designation

5 — Maximum
Pressure

3 — Service
Description

6 — Treadwear,
Traction and
Temperature
Grades

242

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Tire Sizing Chart

EXAMPLE:

Example Size Designation: P215/65R15XL 95H, 215/65R15 96H, LT235/85R16C, T145/80D18 103M, 31x10.5 R15 LT

= Passenger car tire size based on U.S. design standards, or

"....blank...." = Passenger car tire based on European design standards, or

LT = Light truck tire based on U.S. design standards, or

T or S = Temporary spare tire or

31 = Overall diameter in inches (in)

215, 235, 145 = Section width in millimeters (mm)

65, 85, 80 = Aspect ratio in percent (%)

Ratio of section height to section width of tire, or

10.5 = Section width in inches (in)

= Construction code

"R" means radial construction, or

"D" means diagonal or bias construction

15, 16, 18 = Rim diameter in inches (in)

Service Description:

95 = Load Index

A numerical code associated with the maximum load a tire can carry

= Speed Symbol

A symbol indicating the range of speeds at which a tire can carry a load corresponding to its load index under certain operating conditions

The maximum speed corresponding to the speed symbol should only be achieved under specified operating conditions (i.e., tire pressure,

vehicle loading, road conditions, and posted speed limits)

243

-------------------------------------------------------------------------------------------------------------------------------------------------------------

EXAMPLE:

Load Identification:
Absence of the following load identification symbols on the sidewall of the tire indicates a Standard Load (SL) tire:

XL = Extra load (or reinforced) tire, or

LL = Light load tire or

C, D, E, F, G = Load range associated with the maximum load a tire can carry at a specified pressure

Maximum Load – Maximum load indicates the maximum load this tire is designed to carry

Maximum Pressure – Maximum pressure indicates the maximum permissible cold tire inflation pressure for this tire

Tire Identification Number (TIN)

The TIN may be found on one or both
sides of the tire; however, the date code
may only be on one side. Tires with

white sidewalls will have the full TIN,
including the date code, located on the
white sidewall side of the tire. Look for
the TIN on the outboard side of black
sidewall tires as mounted on the

vehicle. If the TIN is not found on the
outboard side, then you will find it on
the inboard side of the tire.

EXAMPLE:

DOT MA L9 ABCD 0301

DOT = Department of Transportation

This symbol certifies that the tire is in compliance with the U.S. Department of Transportation tire safety standards and is approved for

highway use

MA = Code representing the tire manufacturing location (two digits)

L9 = Code representing the tire size (two digits)

ABCD = Code used by the tire manufacturer (one to four digits)

03 = Number representing the week in which the tire was manufactured (two digits)

03 means the 3rd week

244

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

EXAMPLE:

01 = Number representing the year in which the tire was manufactured (two digits)

01 means the year 2001

Prior to July 2000, tire manufacturers were only required to have one number to represent the year in which the tire was manufactured.

Example: 031 could represent the 3rd week of 1981 or 1991

Tire Terminology And Definitions

Term

Definition

B-Pillar

The vehicle B-Pillar is the structural member of the body located behind the front
door.

Cold Tire Inflation Pressure

Cold tire inflation pressure is defined as the tire pressure after the vehicle has not
been driven for at least three hours, or driven less than 1 mile (1.6 km) after sitting
for a minimum of three hours. Inflation pressure is measured in units of PSI (pounds
per square inch) or kPa (kilopascals).

Maximum Inflation Pressure

The maximum inflation pressure is the maximum permissible cold tire inflation
pressure for this tire. The maximum inflation pressure is molded into the sidewall.

Recommended Cold Tire Inflation Pressure

Vehicle manufacturer's recommended cold tire inflation pressure as shown on the
tire placard.

Tire Placard

A label permanently attached to the vehicle describing the vehicle’s loading
capacity, the original equipment tire sizes and the recommended cold tire inflation
pressures.

245

-------------------------------------------------------------------------------------------------------------------------------------------------------------

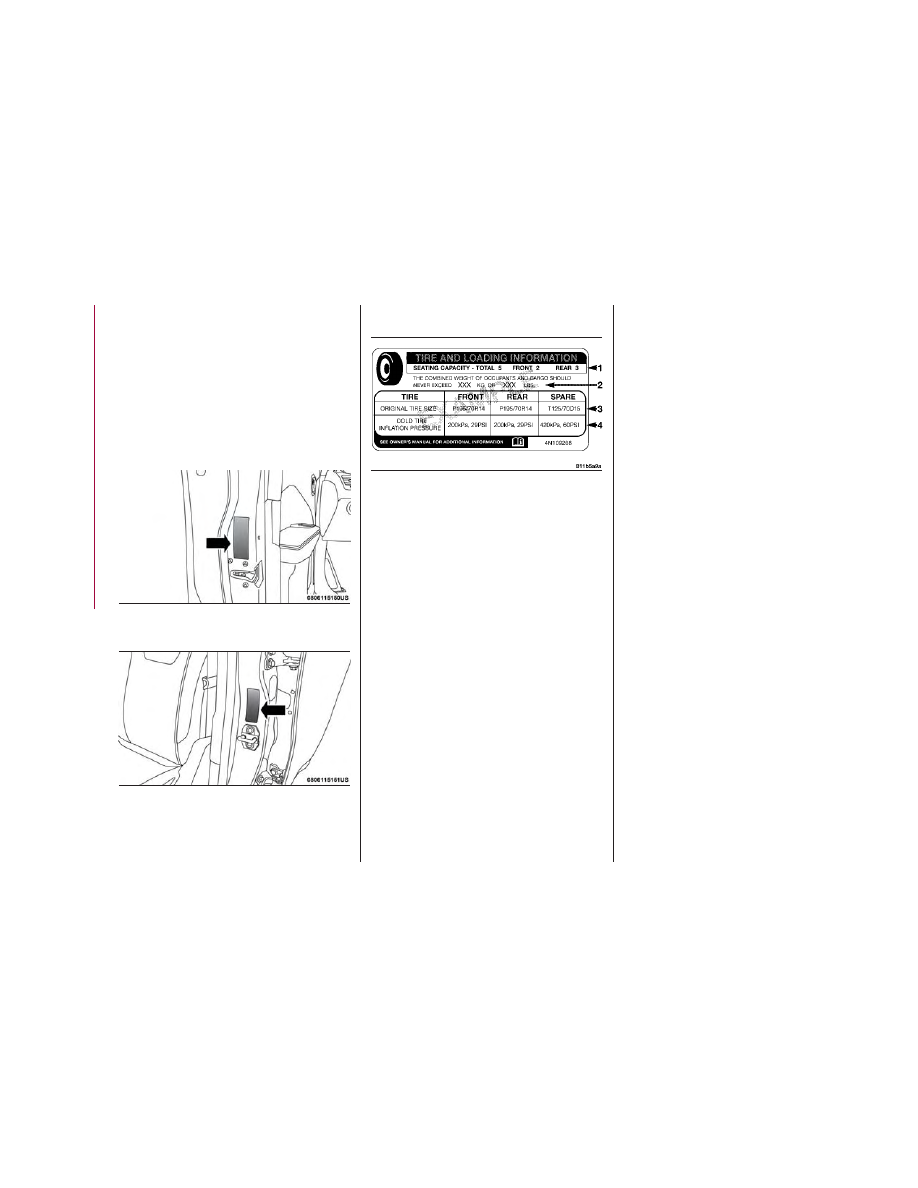

Tire Loading And Tire Pressure

Note: The proper cold tire inflation
pressure is listed on the driver’s side
B-Pillar or the rear edge of the driver's
side door.

Check the inflation pressure of each
tire, including the spare tire (if
equipped), at least monthly and inflate
to the recommended pressure for
your vehicle.

Tire And Loading Information
Placard

This placard tells you important
information about the:

1. Number of people that can be
carried in the vehicle.

2. Total weight your vehicle can carry.

3. Tire size designed for your vehicle.

4. Cold tire inflation pressures for the
front, rear, and spare tires.

Loading

The vehicle maximum load on the tire
must not exceed the load carrying
capacity of the tire on your vehicle. You
will not exceed the tire's load carrying
capacity if you adhere to the loading
conditions, tire size, and cold tire
inflation pressures specified on the Tire
and Loading Information placard in
“Vehicle Loading” in the “Starting And
Operating” section of this instruction.
Note: Under a maximum loaded
vehicle condition, gross axle weight
ratings (GAWRs) for the front and rear
axles must not be exceeded.
For further information on GAWRs,
vehicle loading, and trailer towing, refer
to “Vehicle Loading” in the “Starting
And Operating” section of this instruction.
To determine the maximum loading
conditions of your vehicle, locate the
statement “The combined weight of
occupants and cargo should never
exceed XXX kg or XXX lbs” on the Tire
and Loading Information placard. The
combined weight of occupants,
cargo/luggage and trailer tongue weight
(if applicable) should never exceed the
weight referenced here.

0806115150US

Example Tire Placard Location

(Door)

0806115151US

Example Tire Placard Location

(B-Pillar)

GUID-054900418-high.tif

Tire And Loading Information

Placard

246

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Steps For Determining Correct
Load Limit—

(1) Locate the statement “The
combined weight of occupants and
cargo should never exceed XXX kg
or XXX lbs.” on your vehicle's
placard.

(2) Determine the combined weight
of the driver and passengers that
will be riding in your vehicle.

(3) Subtract the combined weight
of the driver and passengers from
XXX kg or XXX lbs.

(4) The resulting figure equals the
available amount of cargo and
luggage load capacity. For
example, if “XXX” amount equals
1400 lbs. and there will be five
150 lb passengers in your vehicle,
the amount of available cargo and
luggage load capacity is 650 lbs.
(1400-750 (5x150) = 650 lbs.)

(5) Determine the combined weight
of luggage and cargo being loaded
on the vehicle. That weight may not
safely exceed the available cargo
and luggage load capacity
calculated in Step 4.

(6) If your vehicle will be towing a
trailer, load from your trailer will be
transferred to your vehicle. Consult
this instruction to determine how this
reduces the available cargo and
luggage load capacity of your
vehicle.

Metric Example For Load Limit
For example, if “XXX” amount equals
635 kg and there will be five 68 kg
passengers in your vehicle, the amount
of available cargo and luggage load
capacity is 295 kg (635-340 (5x68) =
295 kg) as shown in step 4.

Note:

If your vehicle will be towing a trailer,

load from your trailer will be transferred

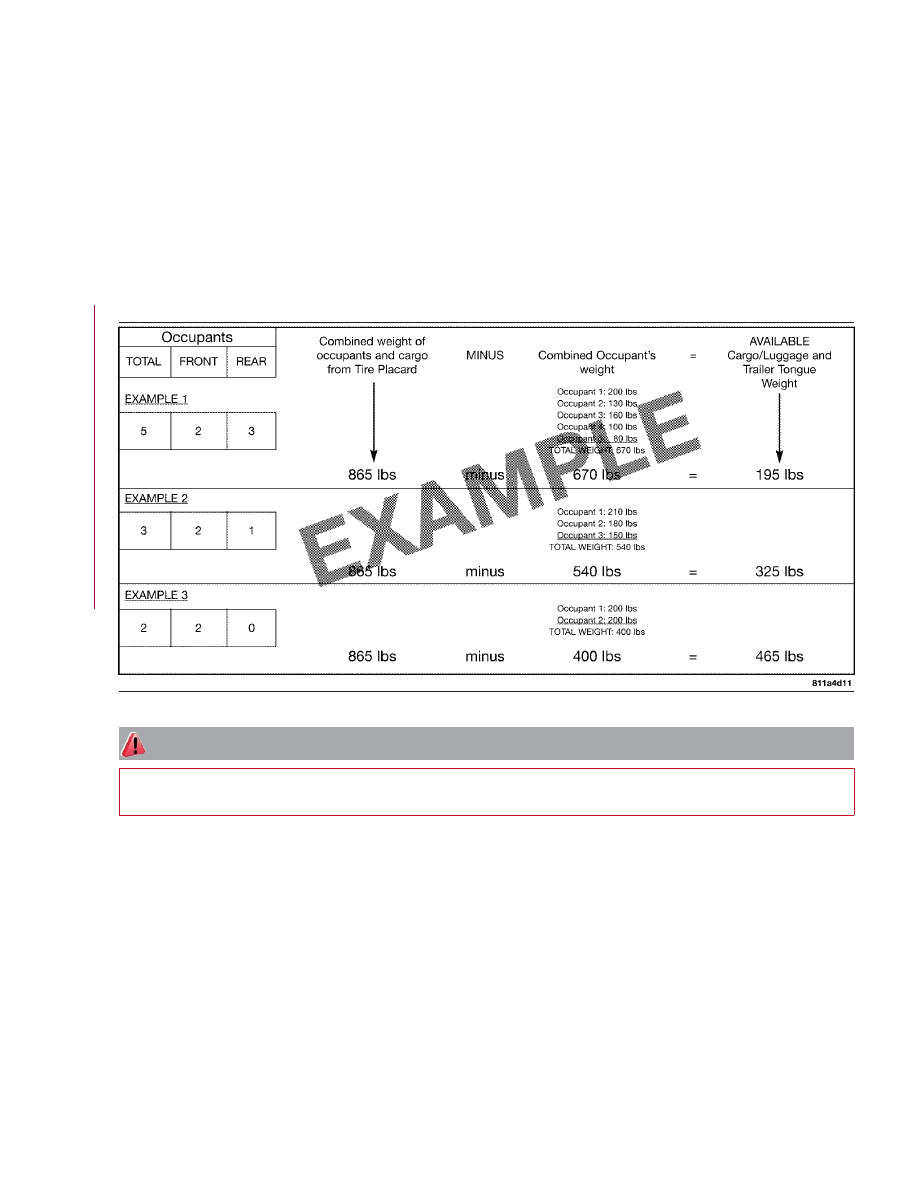

to your vehicle. The following table
shows examples on how to calculate
total load, cargo/luggage, and towing
capacities of your vehicle with varying
seating configurations and number and
size of occupants. This table is for
illustration purposes only and may not
be accurate for the seating and load
carry capacity of your vehicle.

For the following example, the

combined weight of occupants and
cargo should never exceed 865 lbs
(392 kg).

247

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Warning!

Overloading of your tires is dangerous. Overloading can cause tire failure, affect vehicle handling, and increase your stopping distance. Use
tires of the recommended load capacity for your vehicle. Never overload them.

GUID-054900419-high.tif

248

SER

VICING

AND

MAINTENANCE

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     13      14      15      16     ..
