Follow Me Home

The Follow Me Home Light System
turns on the headlights (low beams) for
a period of time after the ignition is
cycled OFF.
System Activation
With the ignition cycled to ACC or OFF,
pull the headlight control lever rearward
and the low beam headlights will turn
on.
The headlights turn off after a period of
time after all doors are closed.
The time until the headlights turn off
after all of the doors are closed can be
changed through the Connect system.
The headlights turn off if the lever is
pulled again while the headlights are on,
or after three minutes of no further
action after the first pull of the lever.

Front Fog Lights

The front fog light can be activated
when the ignition is in the ON position
and the headlights or parking lights
are on.
Activation
Turn the headlight switch to the

or

position.

Rotate the fog light switch to the

position.

The

fog light indicator in the

instrument cluster illuminates while the
front fog lights are on.
Deactivation
Perform one of the following operations
to turn off the front fog lights:

Rotate the fog light switch to the OFF

position.

Turn the headlight switch to the OFF

position.

Cycle the ignition to a position other

than ON.

The

fog light indicator in the

instrument cluster goes off when the
front fog light is turned off.

With Auto-Light Control
When the fog light switch is in the

position and the headlight switch is

in AUTO position, the front fog lights will
stay on.

Turn Signals

The ignition must be in the ON position
to use the turn signals and lane change
assist.
Move the signal lever down (for a left
turn) or up (for a right turn). The signal
will self-cancel after the turn is
completed.
If the indicator light continues to flash
after a turn, instructionly return the lever to
its original position.
The turn signal indicators (green)

in the instrument cluster flash

according to the operation of the turn
signal lever to show which signal is
active.
Note: If an indicator light stays on
without flashing or if it flashes
abnormally, one of the turn signal bulbs
may be burned out.

Lane Change Assist

Move the lever halfway toward the
direction of the lane change (until the
indicator flashes) and hold it there. It will
return to the off position when released.
Three-Flash Turn Signal
After releasing the turn signal lever, the
turn signal indicator flashes three times.

05030101-132-001AB

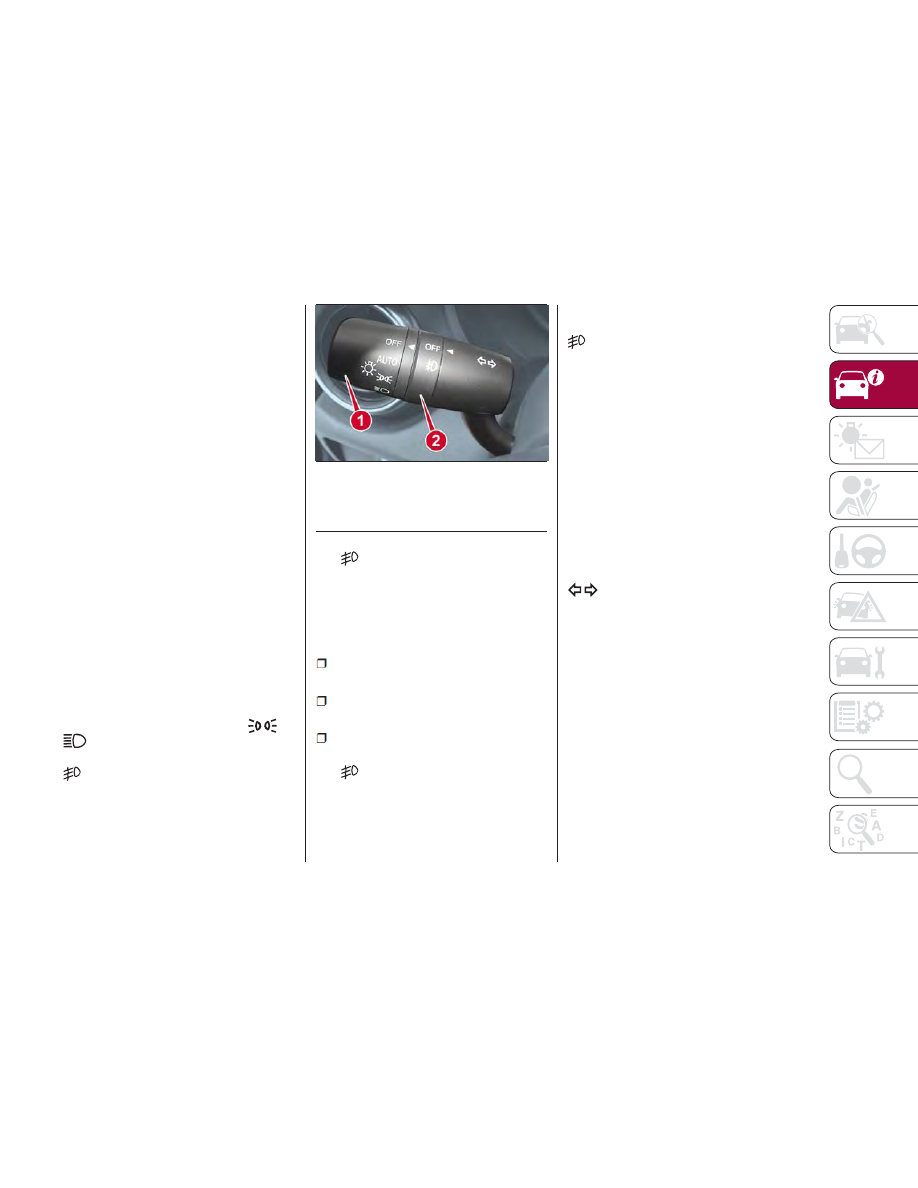

Headlight Switch

1 — Headlight Switch
2 — Fog Light Switch

41

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The operation can be cancelled by
moving the lever in the direction
opposite to which it was operated.
The three-flash turn signal function can
be turned on or off using the
personalization function in the radio.

Adaptive Front Lighting
System (AFS) — If
Equipped

This system directs the main headlight
beams and adapts it to the driving
conditions around bends and turns,
continuously and automatically.
The system directs the headlight beam
to illuminate the road in the best way,
taking into account the speed of the
vehicle, the bend or corner angle and
the speed of steering.
The Adaptive Front Lighting System is
automatically activated when the
vehicle is started.

Leaving Home Light
System

The Leaving Home Light System turns
the headlights on when the unlock
button on the key fob is pushed while
away from the vehicle.
Activation
With the ignition cycled to OFF, and the
headlight switch is in the

or

position, the headlights will

illuminate when the unlock button on
the key fob is pushed, and the vehicle
receives the signal.

The headlights turn off after
30 seconds.
The following lights turn on when the
Leaving Home Light System is
operated: low beams/parking lights/tail
lights/license plate lights.

Operation of the Leaving Home Light

System can be turned on or off through
the Connect system.

When the lock button on the key fob

is pushed, and the vehicle receives the
signal, the headlights turn off.

When the headlight switch is in a

position other than

or

, the

headlights turn off.

Headlamp Leveling
System — If Equipped

On some models, the angle of the
headlights will be automatically adjusted
when turning on the headlights.

Adjusting The Headlight
When Abroad

Dipped headlights are adjusted for
driving in the country where the vehicle
was originally purchased.
When travelling in countries with
opposite driving direction, to avoid
flashing the drivers on the other side of
the road, you need to cover areas of
the headlight. For this operation contact
an authorized dealer.

WINDSHIELD
WIPERS / WASHER

Windshield Wipers And
Washer

The windshield wiper/washer lever is
located on the right side of the steering
wheel. The ignition must be cycled ON
before using these features.

Windshield Wipers

Activate the windshield wipers by
pushing the wiper lever up or down.
With Intermittent Wiper
Set the lever to the intermittent position
and choose the interval timing by
rotating the center switch.
Switch positions:

or MIST: operation while

pushing the lever upward

OFF: stop

--- or INT: intermittent operation

— or LO: low speed operation

or HI: high speed operation

With Auto-Wiper Control
When the wiper lever is in the AUTO
position, the rain sensor will sense the
amount of rainfall on the windshield and
turns the wipers on or off automatically
(off/intermittent/low speed/high speed).
Switch positions:

or MIST: operation while

pulling up lever

42

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

OFF: stop

AUTO: auto control operation

— or LO: low speed operation

or HI: high speed operation

Adjusting Rain Sensor Sensitivity
The sensitivity of the rain sensor can be
adjusted by rotating the switch on the
wiper lever.
From the center position (normal),
rotate the switch downward for higher
sensitivity (+) (faster response) or rotate
it upward for less sensitivity (-) (slower
response).

Note: Do not shade the rain sensor by
placing a sticker or a label on the
windshield. Otherwise the rain sensor
will not operate correctly.

When the wiper lever is in the AUTO
position and the ignition is cycled ON,
the wipers may move automatically in
the following cases:

If the windshield above the rain

sensor is touched or wiped with a cloth.

If the windshield is struck with a hand

or other object from either outside or
inside the vehicle.

Warning!

Keep hands and scrapers clear of the
windshield when the wiper lever is in the
AUTO position and the ignition is cycled
ON, as fingers could be pinched or the
wipers and wiper blades damaged when
the wipers activate automatically.

If you are going to clean the windshield,
be sure the wipers are turned off. This
is important when clearing ice and
snow.
Turning the auto-wiper lever from the
OFF to the AUTO position while driving
activates the windshield wipers once,
after which they operate according to
the rainfall amount.
The auto-wiper control may not operate
when the rain sensor temperature is
about 14 °F (–10 °C) or lower, or about
185 °F (85 °C) or higher.

If the windshield is coated with water
repellent, the rain sensor may not be
able to sense the amount of rainfall
correctly and auto-wiper control may
not operate properly.
If dirt or debris (such as ice or debris
containing salt water) adheres to the
windshield above the rain sensor or if
the windshield is iced, it could cause
the wipers to move automatically.
However, if the wipers cannot remove
this ice, dirt or debris, the auto-wiper
control will stop operation. In this case,
set the wiper lever to the low speed
position or high speed position for
instruction operation, or remove the ice,
dirt or debris by hand to restore the
auto-wiper operation.
If the auto-wiper lever is left in the
AUTO position, the wipers could
operate automatically from the effect of
strong light sources, electromagnetic
waves, or infrared light because the rain
sensor uses an optical sensor.
It is recommended that the auto-wiper
lever be turned to the OFF position
other than when driving the vehicle
under rainy conditions.
The auto-wiper control functions can be
turned off.

05030101-122-001

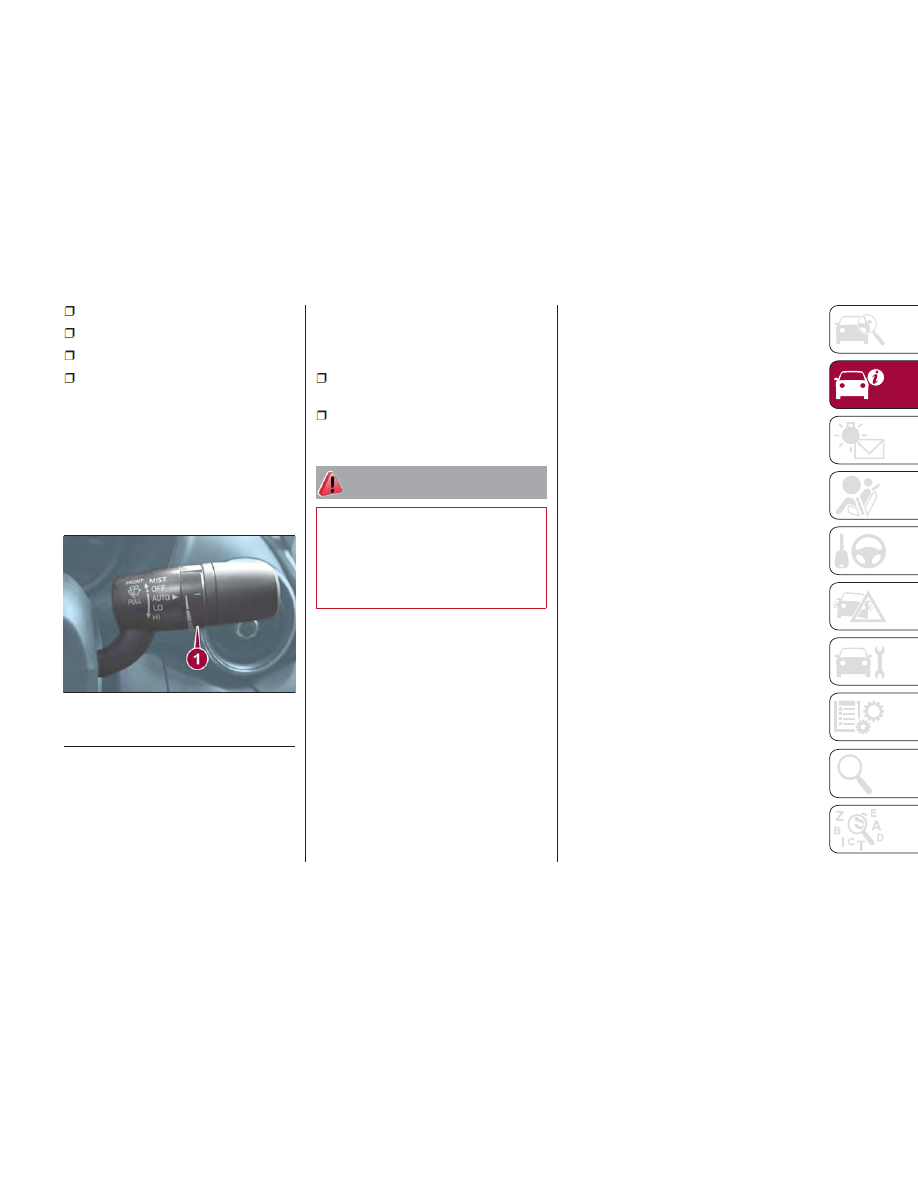

Windshield Wiper Lever

1 — Rain Sensor Adjustment

43

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Windshield Washer

Pull the wiper/washer lever rearward
and hold it to spray washer fluid onto
the windshield.
With the wiper lever in the OFF,
intermittent, or AUTO position, the
wipers will operate continuously until
the lever is released.

Warning!

Sudden loss of visibility through the
windshield could lead to a collision. You
might not see other vehicles or other
obstacles. To avoid sudden icing of the
windshield during freezing weather, warm
the windshield with defroster before and
during windshield washer use.

If the fluid level is normal and the
washer does not work, contact an
authorized dealer.

CLIMATE CONTROL
SYSTEM

Operating Tips

The air conditioning system will only
operate with the engine running.
To prevent the battery from being
discharged while the engine is off, do
not leave the Blower Control Knob on
for extended periods of time.
To improve system efficiency, clear all
obstructions (leaves, snow and ice)
from the hood and the air inlet in
the grille.
Use the air conditioning system to
defog the windows and dehumidify
the air.
Recirculation mode should be used
when driving through tunnels, while in a
traffic jam, or when you would like to
quickly cool the interior.
Use the outside air position for
ventilation or windshield defrosting.
If the vehicle has been parked in direct
sunlight during hot weather, open the
windows to let warm air escape, and
then run the air conditioning system.
To keep the internal parts lubricated
and the system running smoothly, run
the air conditioner about ten minutes at
least once a month.
Have the air conditioner checked before
the weather gets hot. A lack of
refrigerant may make the air conditioner
less efficient. The refrigerant

specifications are indicated on a label (A
or B depending on the market)
attached to the inside of the engine
compartment. Check the label before
refilling the refrigerant. If the wrong type
of refrigerant is used, it could result in a
serious malfunction of the air
conditioner. For details, contact an
authorized dealer.

Caution!

The system uses a coolant that is
compatible with the laws in force in the
countries where the vehicle is sold, R134a
or R1234yf (indicated on a specific plate in
the engine compartment). The use of other
coolants affects the efficiency and
condition of the system. Also the
compressor coolants used must be
compatible with the indicated coolant.

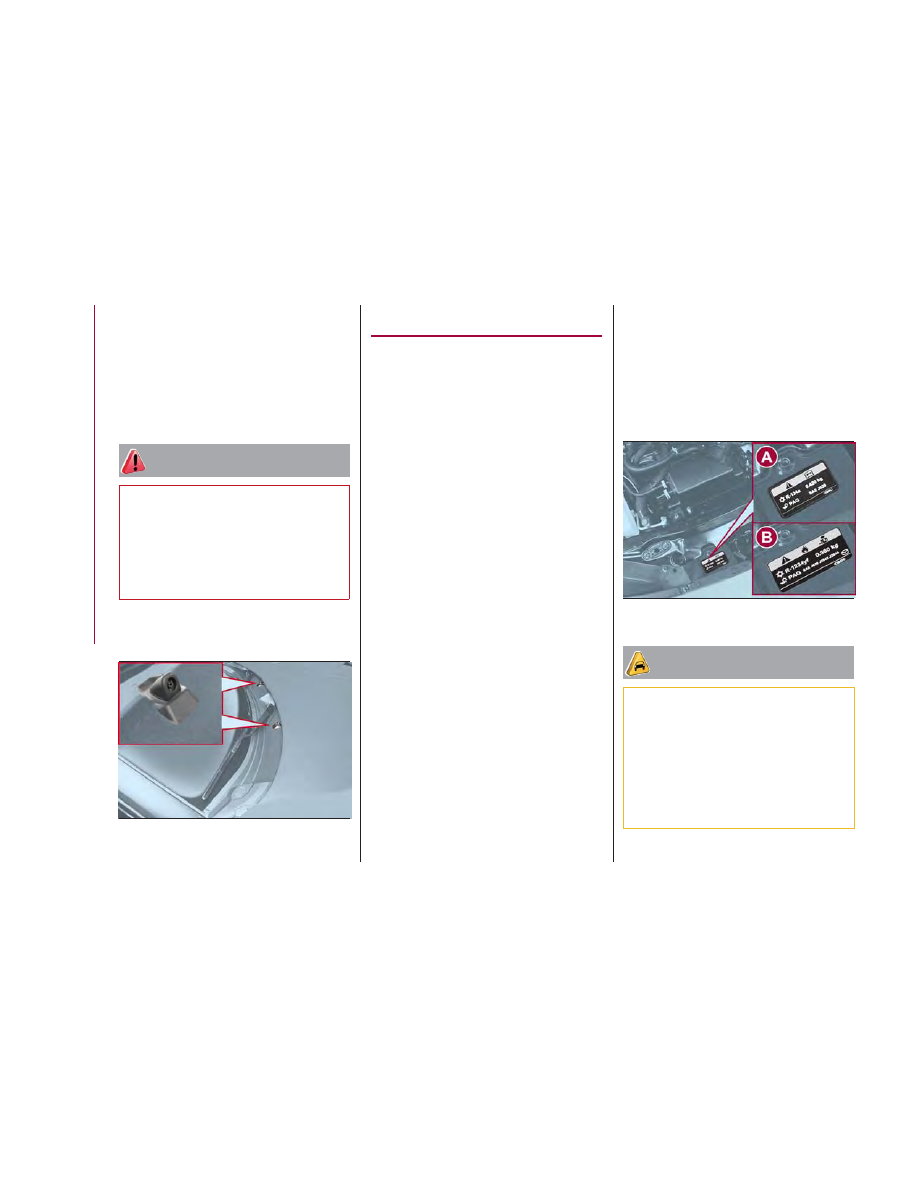

04110109-115-001AB

Windshield Washer Nozzles

06010100121001

Label Location

44

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Vent Operation

Adjusting The Vents
To adjust the direction of air flow, move
the vent adjustment knob.
Note: When using the air conditioner in
humid conditions, fog may blow from
the vents. This is a result of humid air
being suddenly cooled and does not
indicate a system malfunction.

Center Vents (Driver) and Side
Vents

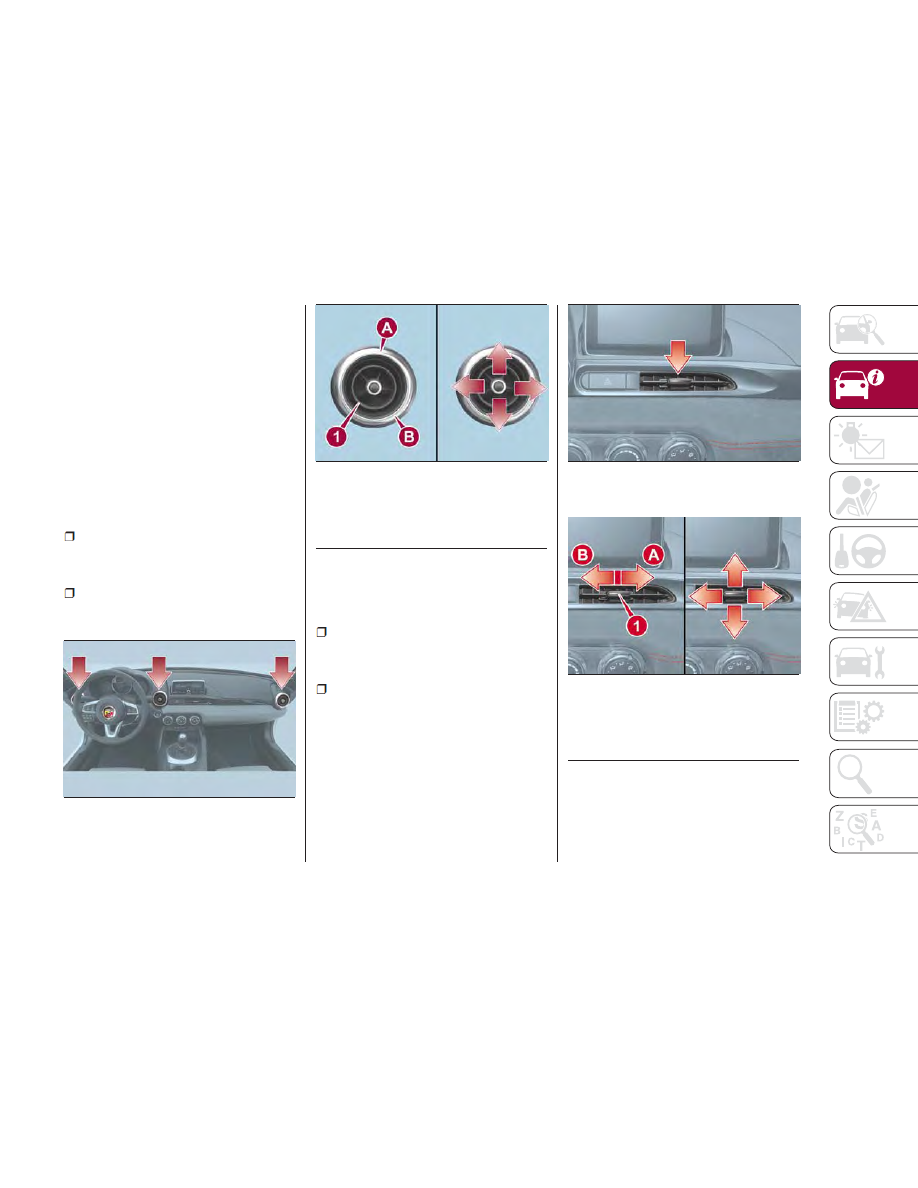

Center and side vents are located on
the dashboard.

Air vent open/close: the air vents can

be fully opened and closed by using
knob 1 (A = open / B = close).

Air flow direction adjustment: use

knob 1 to adjust the center vents to the
desired position.

Center Vents (Front Passenger)
Center vents are located on the
dashboard.

Air vent open/close: use the Center

Vent tab 1 to open/close the center
vents (A = open / B = close).

Air flow direction adjustment: use the

Center Vent tab 1 to adjust the center
vents to the desired position.

06010201-033-0011

Side Air Vents

06010201-033-666

Operating the Side Air Vents

1 — Air Vent Knob
A — Open Position
B — Closed Position

06010201-121-001AB

Central Air Vent

06010201-121-777AB

Operating The Central Air Vent

1 — Center Vent Tab
A — Open Position
B — Closed Position

45

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Airflow Mode

06010202-121-0021

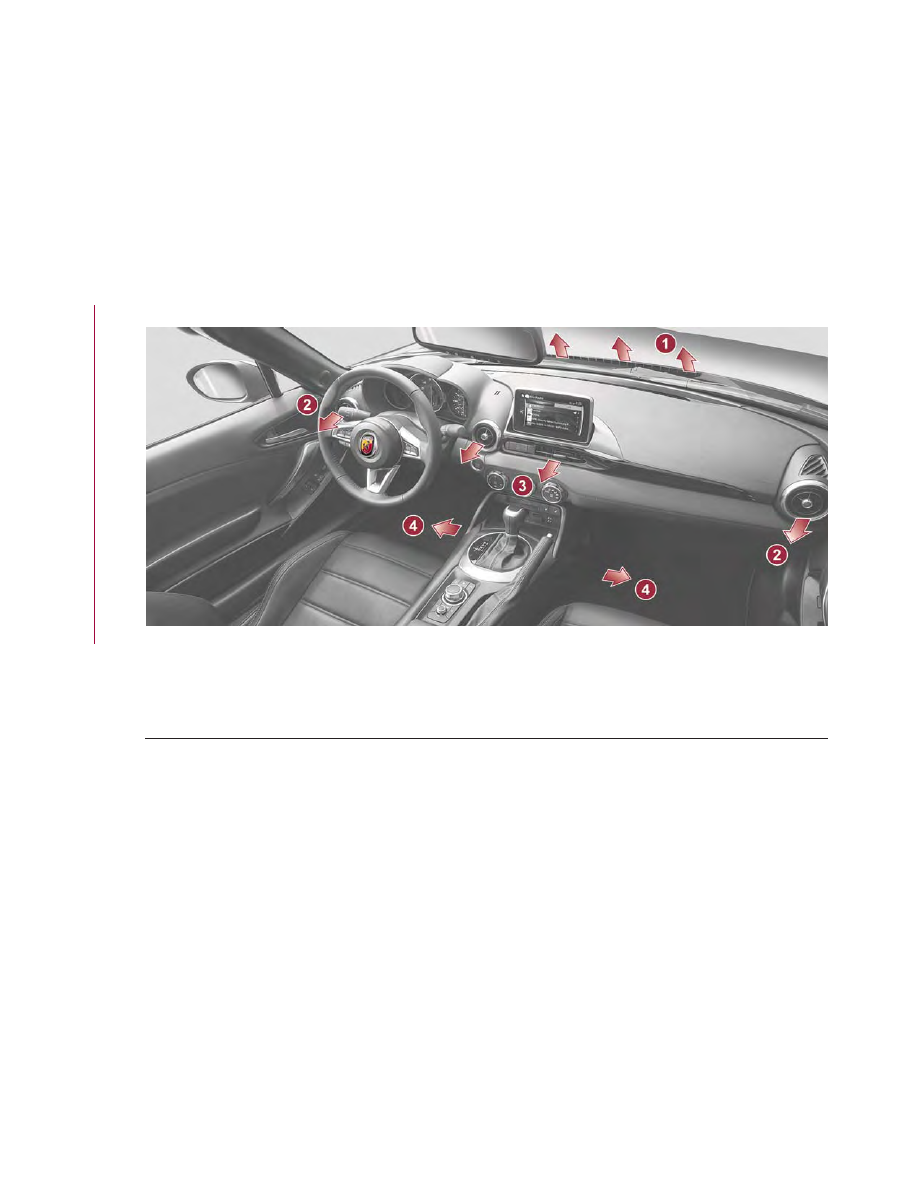

Airflow Locations

1 — Fixed Upper Air Diffuser
2 — Adjustable Side Air Vents
3 — Adjustable Center Air Vent
4 — Floor Vents

46

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Instruction Climate Control System

With MAX A/C function

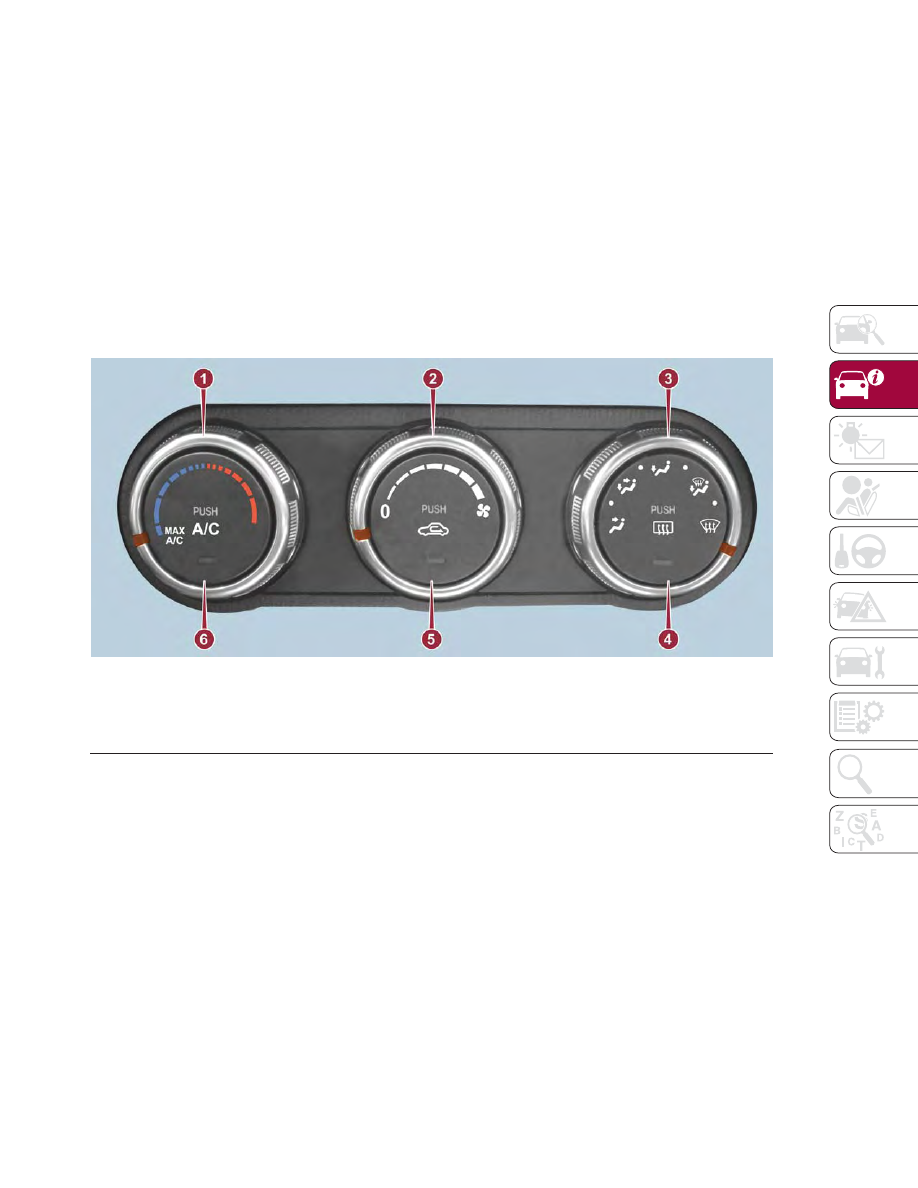

06010300-122-002

Instruction Climate Controls With MAX A/C

1 — Temperature Control Knob

4 — Rear Window Defrost Button

2 — Blower Control Knob

5 — Air Recirculation Button

3 — Mode Selector Knob

6 — A/C Button

47

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Controls

1 – Temperature Control Knob
This dial controls the interior
temperature of the vehicle.
Turn it clockwise for hotter
temperatures and counterclockwise for
colder temperatures.
MAX A/C – If Equipped: When the
Mode Selector Knob is set to

or

,

the Blower Control Knob is in a position
other than 0, and the temperature
control knob is in the maximum cold
position, the Recirculation Button will
activate and the A/C will turn on
automatically. If A/C is not desired,
press the A/C Button to turn it off.

2 – Blower Control Knob
The blower has seven speeds. Turn the
knob clockwise to increase blower
speed or counterclockwise to decrease
blower speed.

3 – Mode Selector Knob
Turn the Mode Selector Knob to select
the air flow mode.
The mode selector dial can be set at
the intermediate positions (

●) between

each mode.
Set the knob to an intermediate
position if you want to split the air flow
between the two modes.
For example, when the Mode Selector
Knob is at the intermediate position (

●)

between the

and

positions, air

flow from the floor vents is less than
that of the

position.

4 – Rear Window Defrost Button
The Rear Window Defrost Button clears
fog and frost from the rear window. The
ignition must be on to use the defroster.
Push the button to turn on the Rear
Window Defroster. The Rear Window
Defroster operates for about
15 minutes and then turns off
automatically. The button LED will
illuminate when the defroster is
operating.
To turn off the Rear Window Defroster
before the end of 15 minutes, push the
button again.

Caution!

Failure to follow these cautions can cause
damage to the heating elements:

Use care when washing the inside of the

rear window. Do not use abrasive window
cleaners on the interior surface of the
window. Use a soft cloth and a mild
washing solution, wiping parallel to the
heating elements. Labels can be peeled off
after soaking with warm water.

Do not use scrapers, sharp instruments,

or abrasive window cleaners on the interior
surface of the window.

Keep all objects a safe distance from the

window.

Note:

Before opening the convertible top,

make sure the Rear Window Defrost
Button is turned off. Otherwise, the
heat generated from the defroster
could damage the convertible top and
the internal material.

This defroster is not designed for

melting snow. If there is an
accumulation of snow on the rear
window, remove it before using the
defroster.

Mirror Defroster — If Equipped: To
turn on the mirror defroster, turn the
ignition ON and push the Rear Window
Defroster Button.

5 – Air Recirculation Button
Push the Air Recirculation Button to
select between outside air and
recirculated air positions.
Recirculated Air Position: (LED on)
Outside air is shut off when this position
has been activated. Use this position
when going through tunnels, driving in
congested traffic (high engine exhaust
areas), or when quick cooling of the
vehicle is desired.
Outside Air Position: (LED off)
Outside air is allowed to enter the
cabin. Use this mode for ventilation or
windshield defrosting.
Note: Do not use the Outside Air
Position in cold or rainy weather is

48

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

dangerous as it will cause the windows
to fog up. Your vision will be hampered,
which could lead to a serious accident.

6 – A/C Button
Push the A/C Button to turn on the air
conditioner.
The LED on the switch will illuminate
when the Blower Control Knob is in any
position except the OFF position.
Push the button again to turn off the air
conditioner.
Note: The air conditioner may not
function when the outside temperature
approaches 32 °F (0 °C).

Heating

Proceed as follows:

1. Set the Mode Selector Knob to the

position.

2. Set the Air Recirculation Button to
the outside air position.

3. Set the Temperature Control Dial to
the hot position.

4. Set the Blower Control Knob to the
desired speed.

5. If dehumidified heating is desired,
turn on the air conditioner.

If the windshield fogs up easily, set the
Mode Selector Knob to the

position.

If cooler air is desired at face level, set
the Mode Selector Knob to the

position and adjust the Temperature

Control Knob to maintain comfort.
The floor vents will blow warmer air
while the side air vents will blow cooler
air (except when the temperature
control dial is set at the maximum hot
or cold position).

Cooling (With Air
Conditioner)

Proceed as follows:

1. Set the Mode Selector Knob to the

position.

2. Set the Temperature Control Knob
to the cold position.

3. Set the Blower Control Knob to the
desired speed.

4. Turn on the air conditioner by
pushing the A/C Button.

5. After cooling begins, adjust the
Blower Control Knob and Temperature
Control Knob as needed to maintain
comfort.

Note:

If the air conditioner is used while

driving up large hills or in heavy traffic,
monitor the Engine Coolant
Temperature Warning Light to see if it
is illuminated or flashing. The air
conditioner may cause engine
overheating in these situations. If the
warning light is illuminated or flashing,
turn the air conditioning off
immediately.

When maximum cooling is desired,

set the Temperature Control Knob to
the extreme cold position, push the Air
Recirculation Button to activate the
recirculated air position, and then turn
the fan control dial fully clockwise.

If warmer air is desired at floor level,

set the Mode Selector Knob to the

position, and adjust the

Temperature Control Knob to maintain
comfort.

The floor vents will blow warmer air

while the side air vents will blow cooler
air (except when the temperature
control dial is set at the maximum hot
or cold position).

49

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Ventilation

Proceed as follows:

1. Set the Mode Selector Knob to the

position.

2. Set the Air Recirculation Button to
the outside air position.

3. Set the Temperature Control Knob
to the desired position.

4. Set the Blower Control Knob to the
desired speed.

Windshield Defrosting
And Defogging

Proceed as follows:
1. Set the Mode Selector Knob to the
Front Defrost

position.

2. Set the Temperature Control Knob to
the desired position.
3. Set the Blower Control Knob to the
desired speed.
4. If dehumidified heating is desired,
turn on the air conditioner.

Warning!

Set the temperature control to the hot or
warm position when defogging (Front
Defrost position). Using the Front Defrost
position with the temperature control set to
the cold position is dangerous as it will
cause the outside of the windshield to fog
up. Your vision will be hampered, which
could lead to a serious accident.

Note:

For maximum defrosting, turn on

the air conditioner, set the Temperature
Control Knob to the extreme hot
position, and turn the Blower Control
Knob fully clockwise.

If warm air is desired from the floor

vents, set the Mode Selector Knob to
the

position.

If equipped with MAX A/C, the

Recirculation Button can be set to the
Recirculated Air position, when the
Blower Control Knob is ON, and the
Mode Selector Knob is set to the Front
Defrost position.

Dehumidifying (With Air
Conditioner)

Operate the air conditioner in cool or
cold weather to help defog the
windshield and side windows.
Proceed as follows:

1. Set the Mode Selector Knob to the
desired position.

2. Set the Air Recirculation Knob to the
outside air position.

3. Set the Temperature Control Knob
to the desired position.

4. Set the Blower Control Knob to the
desired speed.

5. Turn on the air conditioner by
pressing the A/C Button.

Note: One of the functions of the air
conditioner is dehumidifying the air. To
use this function, the temperature does
not have to be set to cold. Set the
Temperature Control Knob to the
desired position (hot or cold), and turn
on the air conditioner to dehumidify the
cabin air.

50

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Automatic Climate Control System

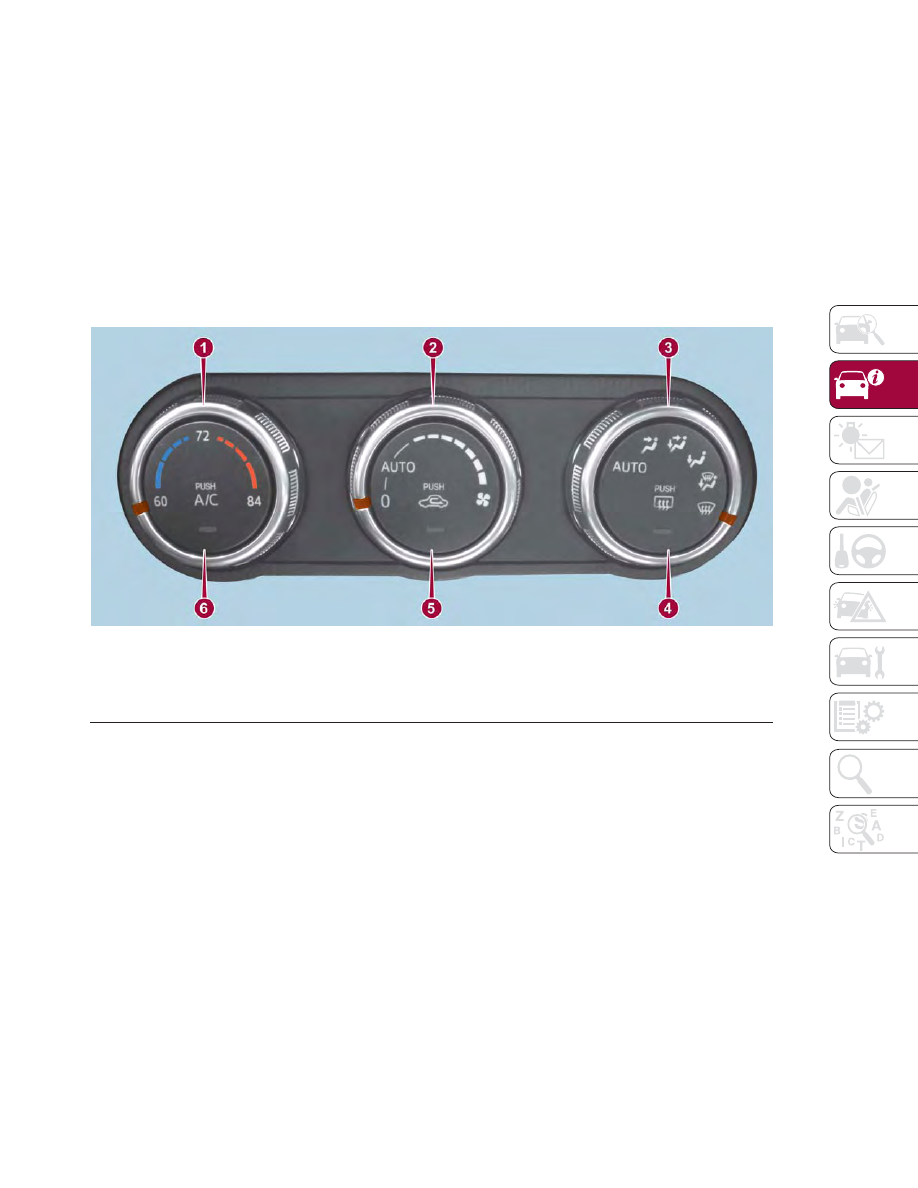

06010900-122-999

Automatic Climate Controls — Type A

1 — Temperature Control Knob

4 — Rear Window Defrost Button

2 — Blower Control Knob

5 — Air Recirculation Button

3 — Mode Selector Knob

6 — A/C Button

51

-------------------------------------------------------------------------------------------------------------------------------------------------------------

06010900122

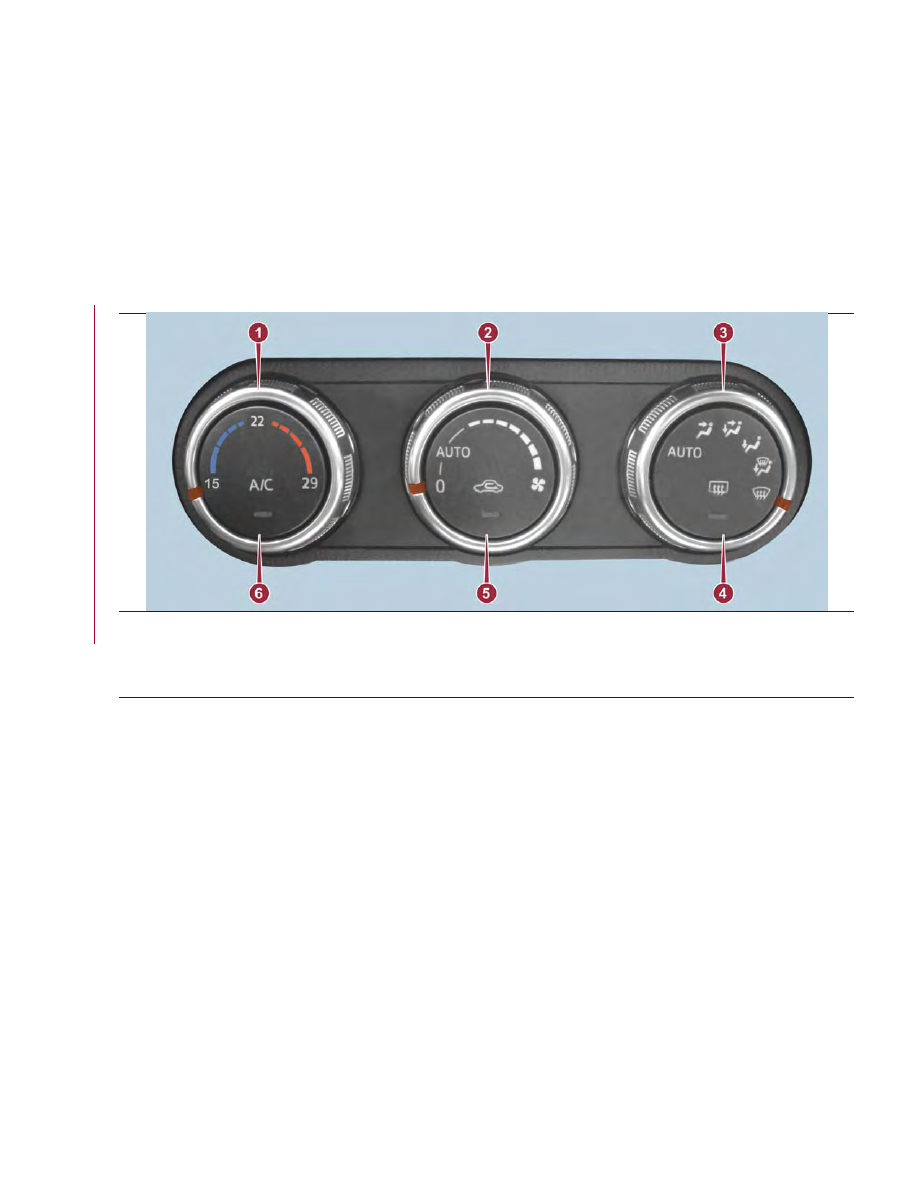

Automatic Climate Controls — Type B

1 — Temperature Control Knob

4 — Rear Window Defrost Button

2 — Blower Control Knob

5 — Air Recirculation Button

3 — Mode Selector Knob

6 — A/C Button

52

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Controls

1 – Temperature Control Knob
This knob controls internal temperature
of the vehicle. Turn it clockwise for
hotter temperatures and
counterclockwise for colder
temperatures.

2 – Blower Control Knob
The fan has seven speeds. Turn the
clockwise to increase blower speed or
counterclockwise to decrease blower
speed/enter Auto mode.
AUTO Position: The blower speed is
automatically controlled by the system
based upon the set temperature.
0 Position: To turn off the system, set
the dial to 0 position.

3 – Mode Selector Knob
Turn the Mode Selector Knob to select
the air flow mode.
AUTO Position: The air flow
automatically adjusts based upon the
selected temperature.

Note:

With the air flow mode set to the

position, and the Temperature

Control Knob is set to a medium
temperature, the floor vents will blow

warmer air, and the center and side air
vents will blow cooler air.

When the Blower Control Knob is

on, and the Mode Selector Knob is in
the

position, the air conditioner is

automatically turned on, and the Air
Recirculation Button is automatically
set to the outside air position for
windshield defrosting.

4 – Rear Window Defrost Button
The Rear Window Defroster clears fog
and frost from the rear window. The
ignition must be switched ON to use
the defroster.
Push the button to turn on the Rear
Window Defroster.
The Rear Window Defroster operates
for about 15 minutes, and then turns off
automatically.
The button LED will illuminate when the
defroster is operating.
To turn off the Rear Window Defroster
before the end of 15 minutes, push the
switch again.

Caution!

Failure to follow these cautions can cause
damage to the heating elements:

Before opening the convertible top,

make sure the Rear Window Defrost
Button is turned OFF. Otherwise, the heat
generated from the defroster could
damage the convertible top and the
internal material.

Use care when washing the inside of the

rear window. Do not use abrasive window
cleaners on the interior surface of the
window. Use a soft cloth and a mild
washing solution, wiping parallel to the
heating elements. Labels can be peeled off
after soaking with warm water.

Do not use scrapers, sharp instruments,

or abrasive window cleaners on the interior
surface of the window.

Keep all objects a safe distance from

the window.

Note: This defroster is not designed for
melting snow. If there is an
accumulation of snow on the rear
window, remove it before using the
defroster.
Mirror Defroster — If Equipped: To
turn on the mirror defroster, switch the
ignition on and push the Rear Window
Defroster Button.

53

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5 – Air Recirculation Button
Press the Air Recirculation Button to
select between outside air and
recirculated air positions.
Recirculated Air Position: (LED On)
Outside air is shut off when this position
has been activated. Use this position
when going through tunnels, driving in
congested traffic (high engine exhaust
areas), or when quick cooling of the
vehicle is desired.
Outside Air Position: (LED Off)
Outside air is allowed to enter the
cabin. Use this mode for ventilation or
windshield defrosting.
Note: Do not use the Recirculated Air
Position in cold or rainy weather. Using
the Recirculated Air Position in cold or
rainy weather is dangerous as it will
cause the windows to fog up. Your
vision will be hampered, which could
lead to a serious accident.

6 – A/C Button
Push the A/C Button to turn on the air
conditioner.
The LED on the switch will illuminate
when the Blower Control Knob is in any
position except the off position.
Push the button again to turn off the air
conditioner.
Note: The air conditioner may not
function when the outside temperature
approaches 32 °F ( 0 °C).

Operation Of Automatic
Air Conditioning

Proceed as follows:

1. Set the mode selector knob to the
AUTO position.

2. Set the Air Recirculation Button to
the outside air position (indicator light
turned off).

Note:

If the recirculated air position is

used for long periods in cold weather or
high humidity, the windshield may fog
up more easily.

3. Set the Blower Control Knob to the
AUTO position.

4. Push the A/C button to operate the
air conditioning (indicator light on).

5. Set the Temperature Control Knob
to the desired position.

6. To turn off the system, set the
blower control knob to the 0 position.

Setting the temperature to maximum
hot or cold will not provide the desired
temperature at a faster rate.
When selecting heat, the system will
restrict air flow until it has warmed to
prevent cold air from blowing out of the
vents.
For an optimal cabin temperature, set
the temperature close to 77º F (25º C).
Adjust to the desired temperature if
necessary.

Windshield Defrosting
And Defogging

Set the mode selector knob to the

position and turn the blower control

knob to the desired speed.
In this position, the outside air position
is automatically selected, and when the
blower control knob is on, the air
conditioner automatically turns on. The
air conditioner will directly dehumidify
the air to the front windshield and side
windows. Air flow amount will be
increased.
Use the temperature control knob to
increase the air flow temperature and
defog the windshield more quickly.

Warning!

Set the temperature control to the hot or
warm position when defogging (Front
Defrost position). Using the Front Defrost
position with the temperature control set to
the cold position is dangerous as it will
cause the outside of the windshield to fog
up. Your vision will be hampered, which
could lead to a serious accident.

Sunlight/Temperature
Sensor

The air conditioning system measures
inside and outside temperatures, and
sunlight.
It then sets temperatures inside the
cabin accordingly.

54

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Note: Do not obstruct either sensor.
Otherwise, the air-conditioning system
will not operate properly.

POWER WINDOWS

Power Window Controls

The ignition must be placed in the ON
position for the power windows to
operate.
A power window may no longer
open/close if you continue to push the
switch after opening/closing the power
window.
If the power window does not
open/close, wait a moment and then
operate the switch again.
Note: To prevent burning out the fuse
and damaging the power window
system, do not open or close both
windows at once.
The passenger window can be
operated with each door switch when
the power window lock switch on the
driver's door is in the unlocked position.
Passenger Control Switches
The passenger window can also be
operated using the master control
switches on the driver's door.

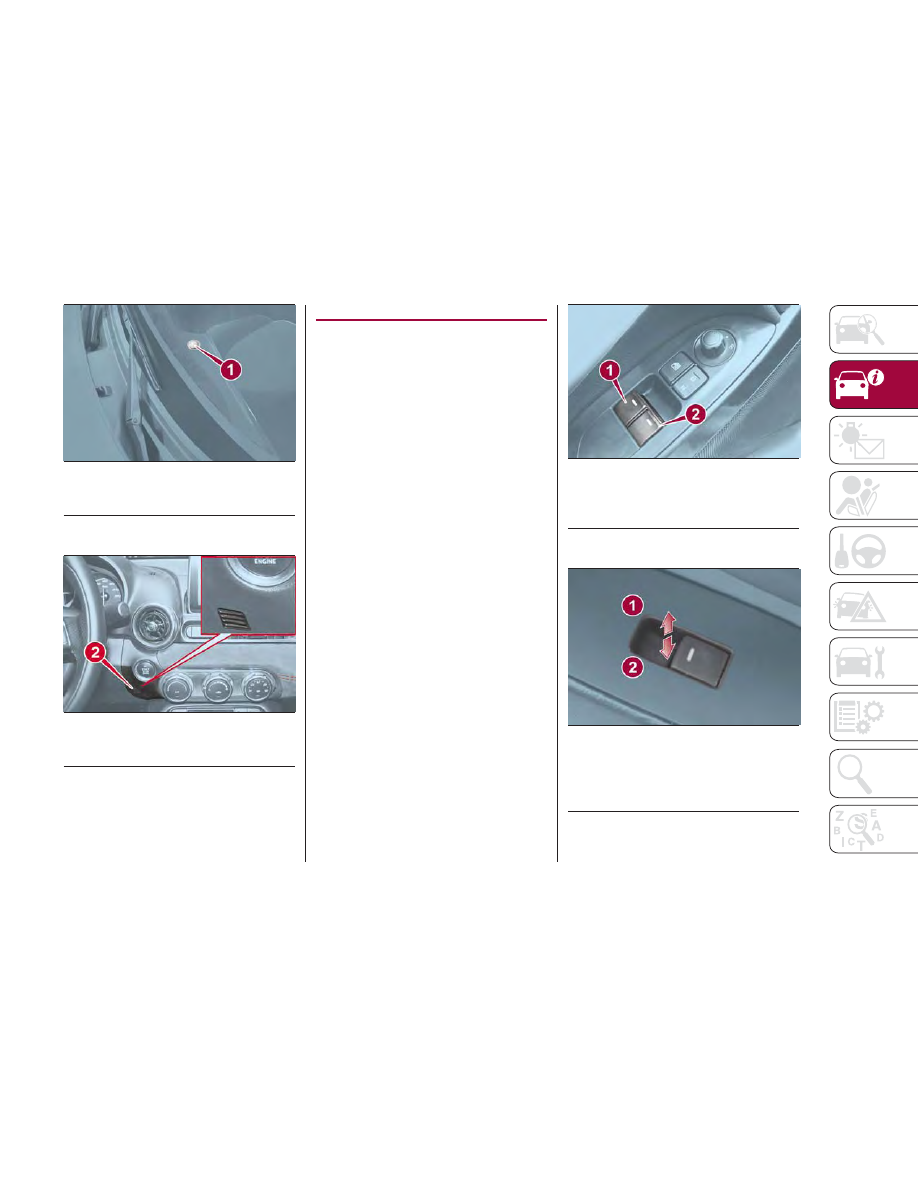

06010904333003

Exterior Sensor

1 — Sunlight Sensor

06010904-121-002AB

Interior Sensor

2 — Interior Temperature Sensor

04070103-LN2-002

Power Window Switches

1 — Driver's Window
2 — Passenger's Window

04070103-L12-001

Power Window Switch Function

1 — Closing-Lightly Pull The Switch Up
2 — Opening-Lightly Hold The Switch
Down

55

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Auto-Opening Power Windows
To fully open the window automatically
push the switch completely down. To
stop the window partway pull or push
the switch in the opposite direction and
then release it. The power window
cannot be fully closed while the door is
open.
Power Window System Initialization
Procedure
If the battery was disconnected during
vehicle maintenance, or for other
reasons (such as a switch continues to
be operated after the window is
open/closed), the window will not fully
open automatically.
Resetting of the automatic function can
be performed using the master control
switches or each passenger door
switch.
The power window auto function reset
procedure can be done on both door
switches. The power window auto
function will only resume on the power
window that has been reset:

1. Close the doors and the convertible
top.

2. Place the ignition in the ON position.

3. Make sure that the power window
lock switch located on the driver's door
is not depressed.

4. Push the switch and fully open the
window.

5. Pull up the switch to fully close the
window and continue holding the
switch for about two seconds after the
window fully closed.

6. Repeat steps four and five for the
passenger power window while seated
in the passenger seat.

7. Make sure that the power windows
operate correctly using the door
switches.

After the system has been re-initialized,
passenger window can be fully opened
automatically using the master control
switches. If the automatic power
window operation does not operate
normally while the doors or convertible
top are opened/closed, reset it using
the above procedures.
Engine-Off Power Window
Operation
The power window can be operated for
about 40 seconds after the ignition has
been cycled from ON to the OFF
position with both doors closed. If any
door is opened, the power window will
stop operating.
For engine-off operation of the power
window, the switch must be held up
firmly throughout window closure
because the auto-closing function will
be inoperable.

Warning!

Never leave children unattended in a
vehicle, and do not let children play with
power windows. Do not leave the key fob
in or near the vehicle, or in a location
accessible to children, and do not leave the
ignition of a vehicle equipped with the
Keyless Entry System in the ACC or
ON/RUN mode. Occupants, particularly
unattended children, can become
entrapped by the windows while operating
the power window switches. Such
entrapment may result in serious injury or
death.

Power Window Lock
Switch

This feature prevents the passengers
power window from operating. Keep
this switch in the locked position while
children are in the vehicle.

1. Locked Position (Button
Pushed)
: only the driver's power
window can be operated.

2. Unlocked Position (Button Not
Pushed)
: both power windows on
each door can be operated.

56

GETTING

TO

KNOW

YOUR

VEHICLE

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     1      2      3      4      ..
