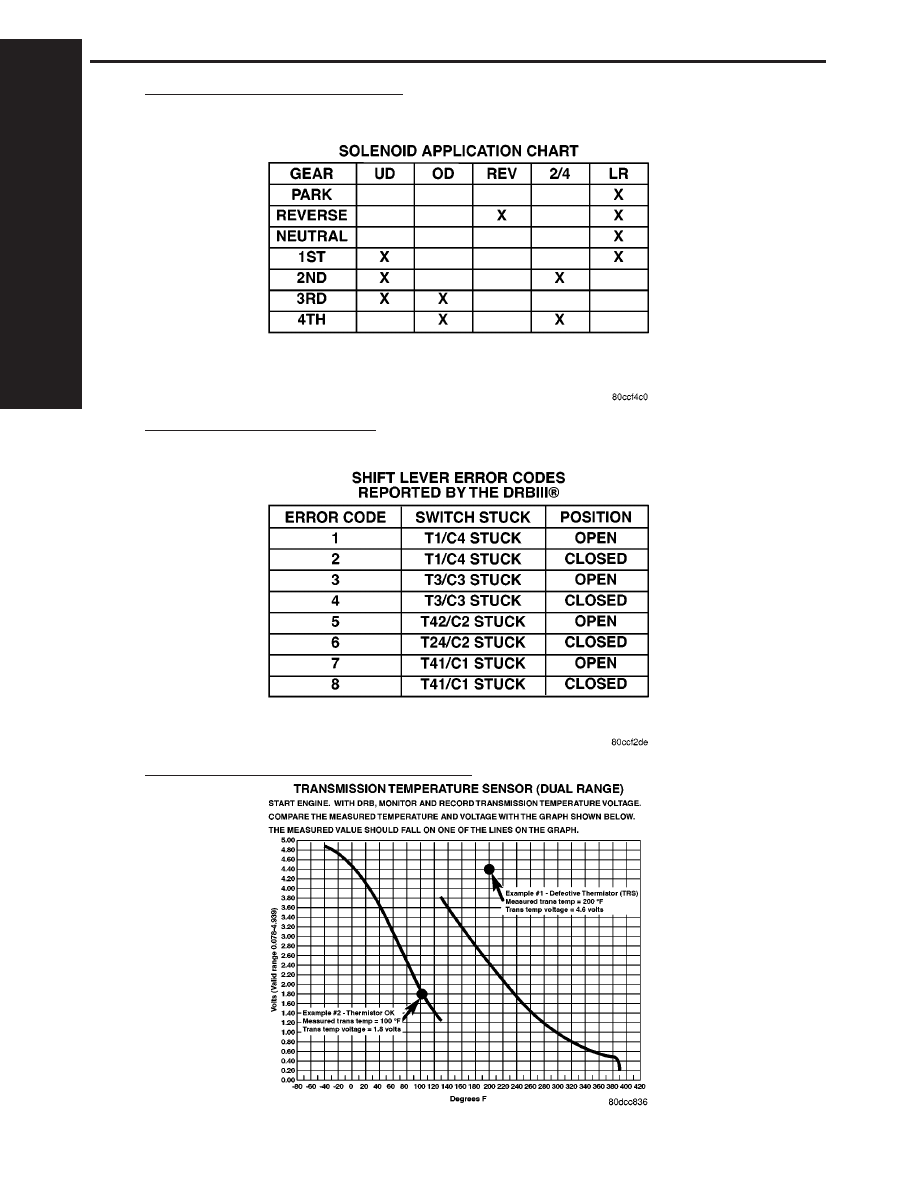

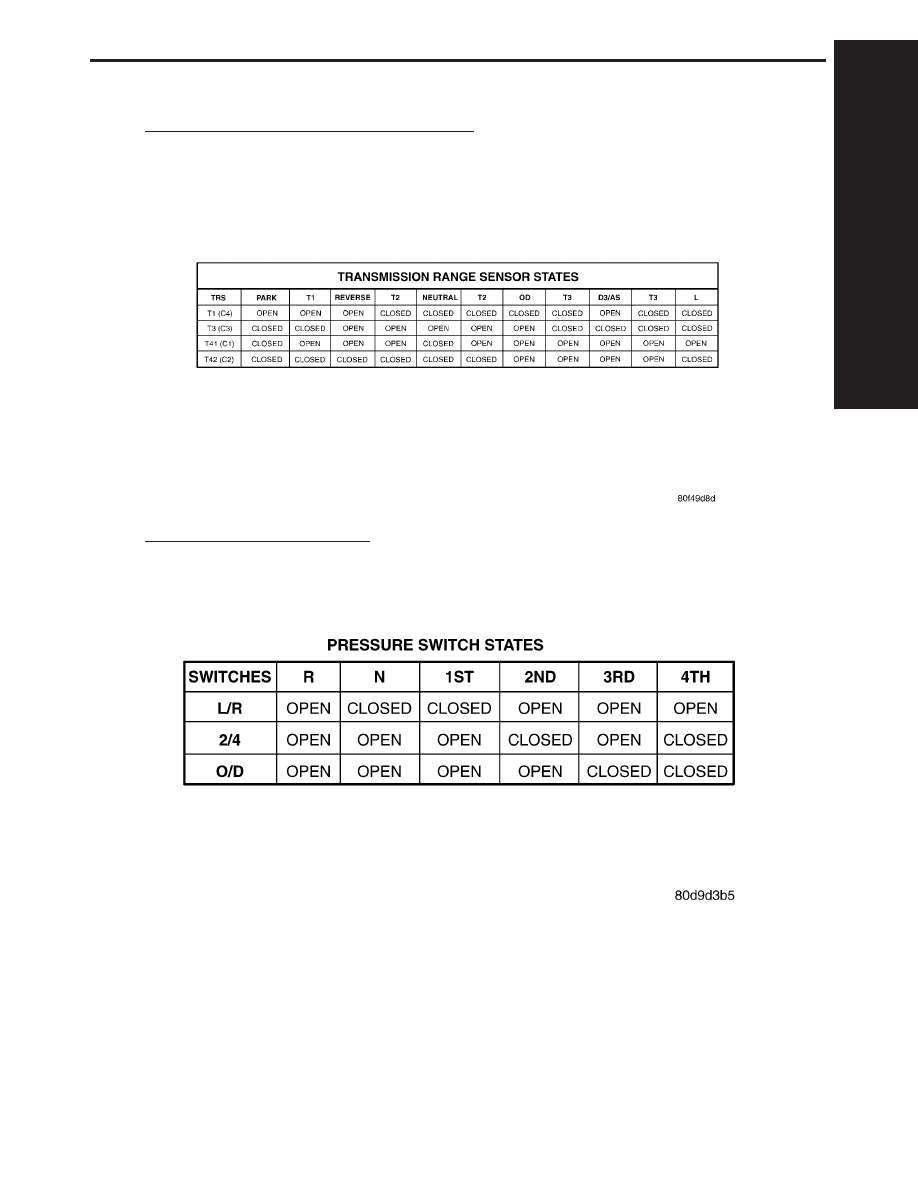

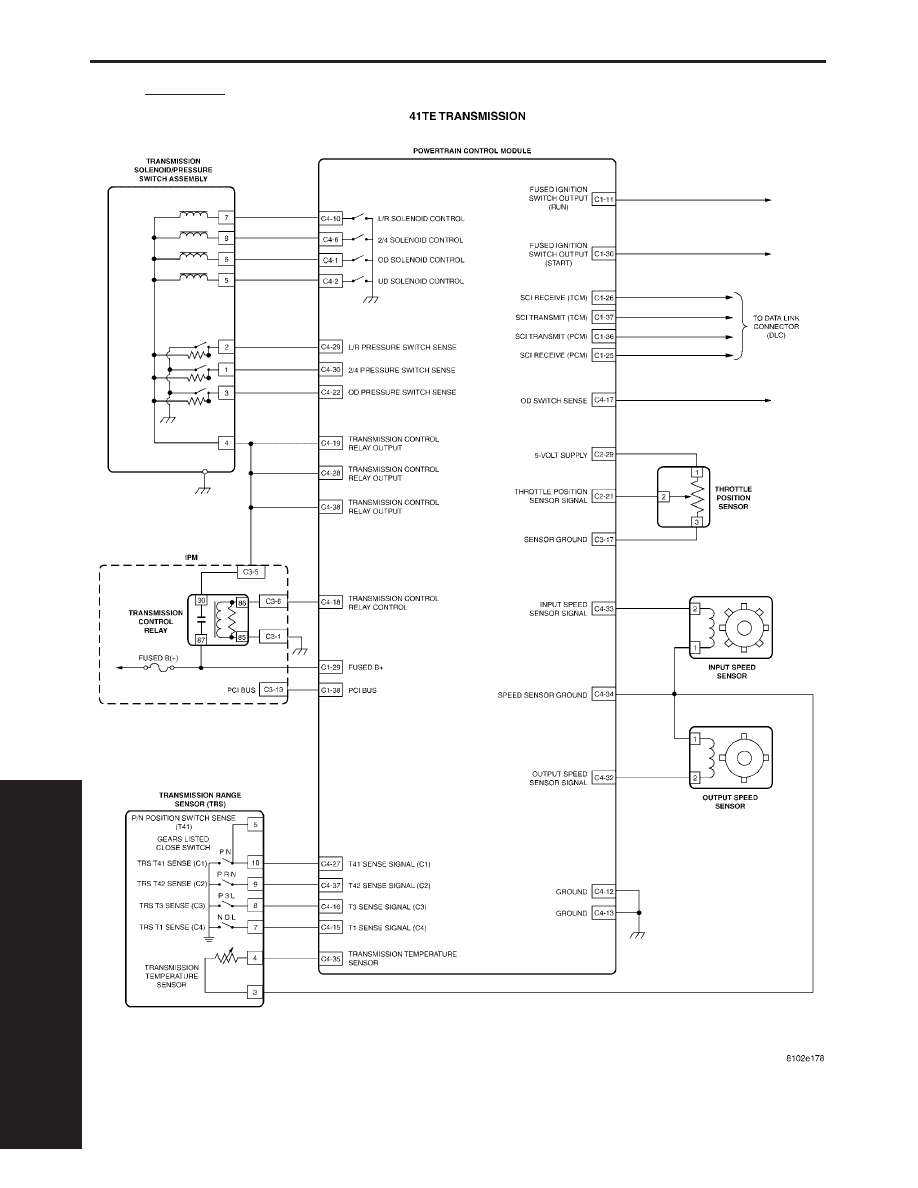

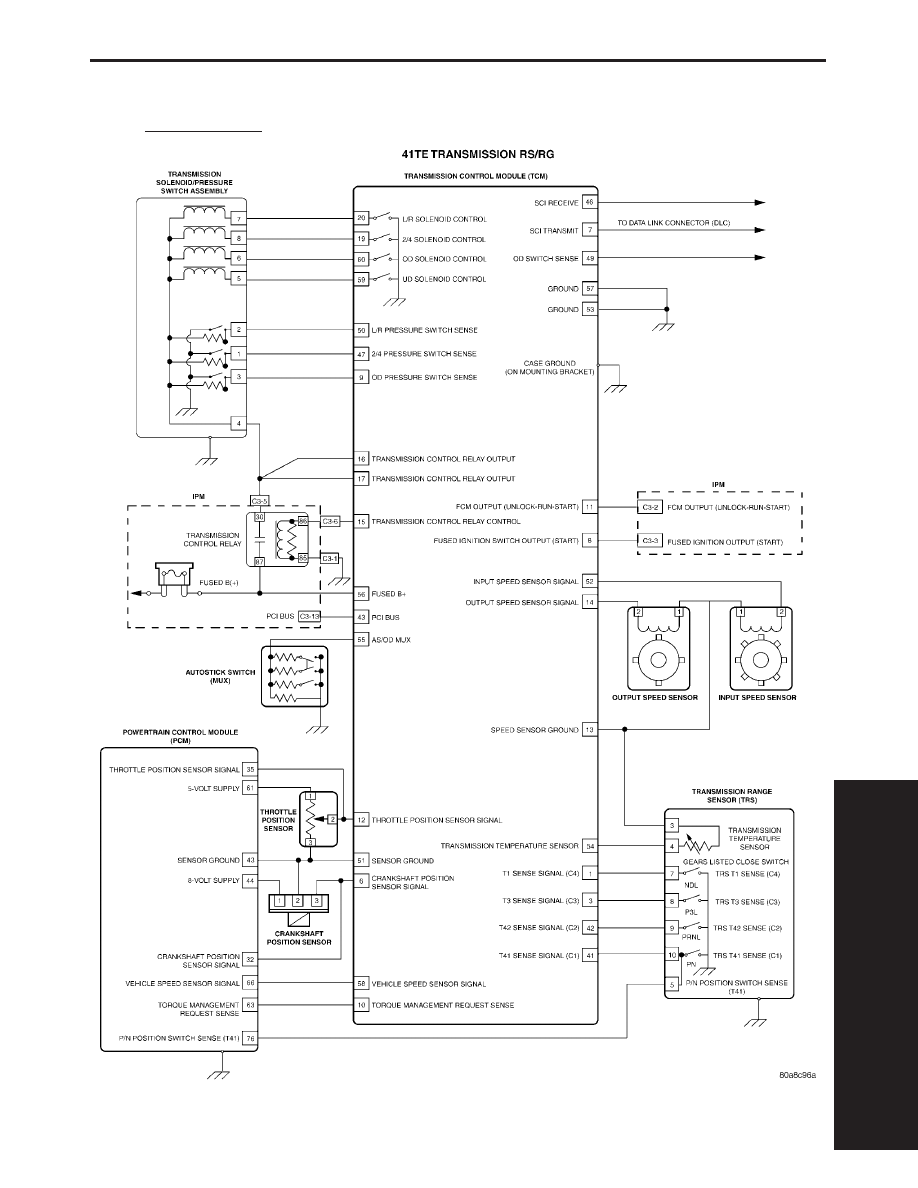

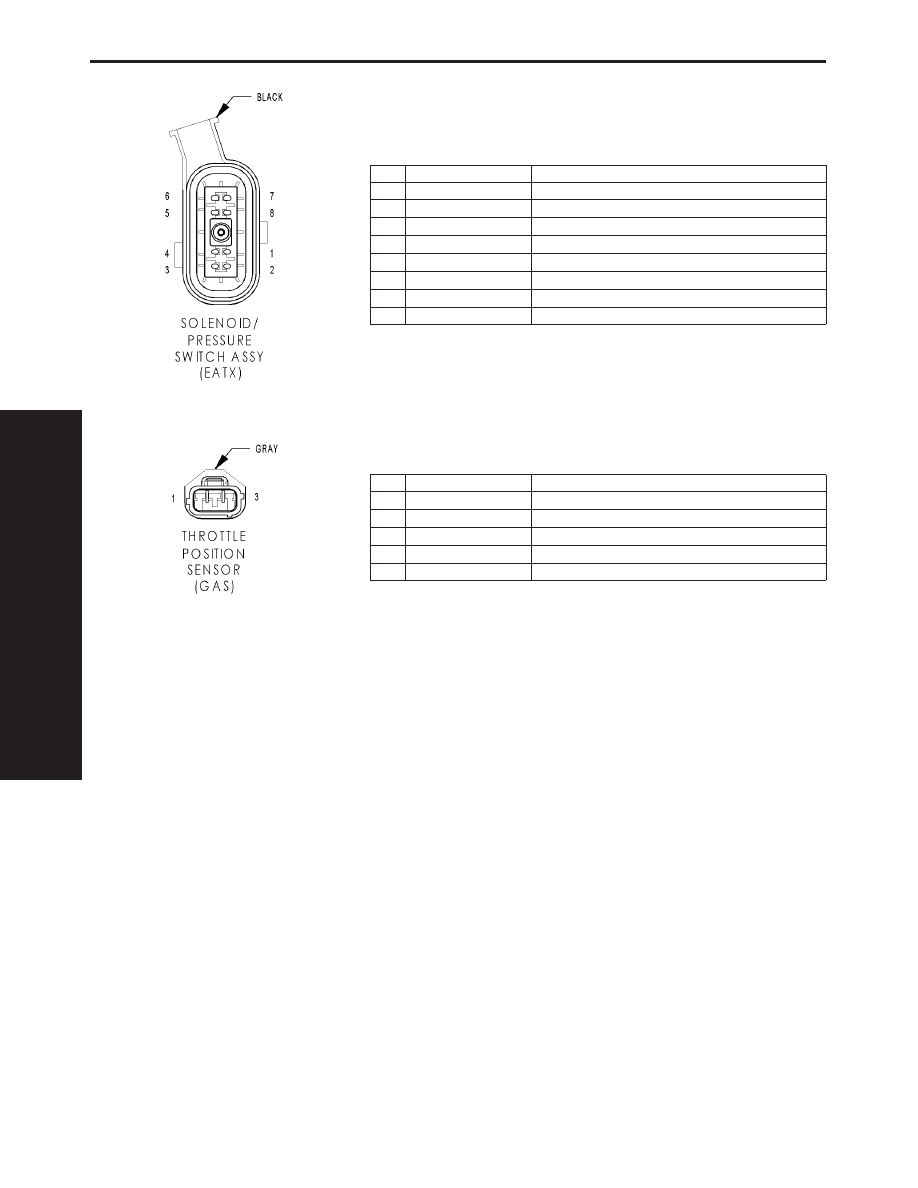

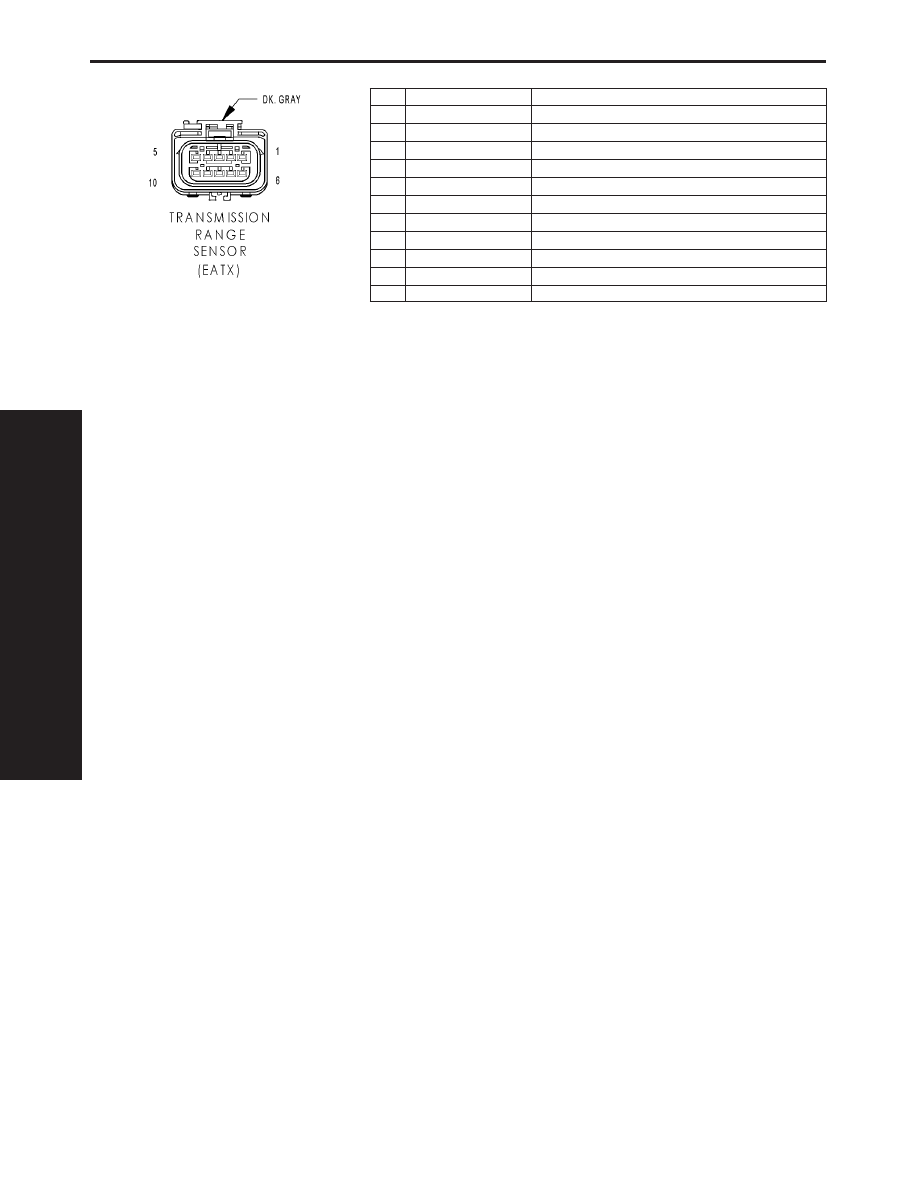

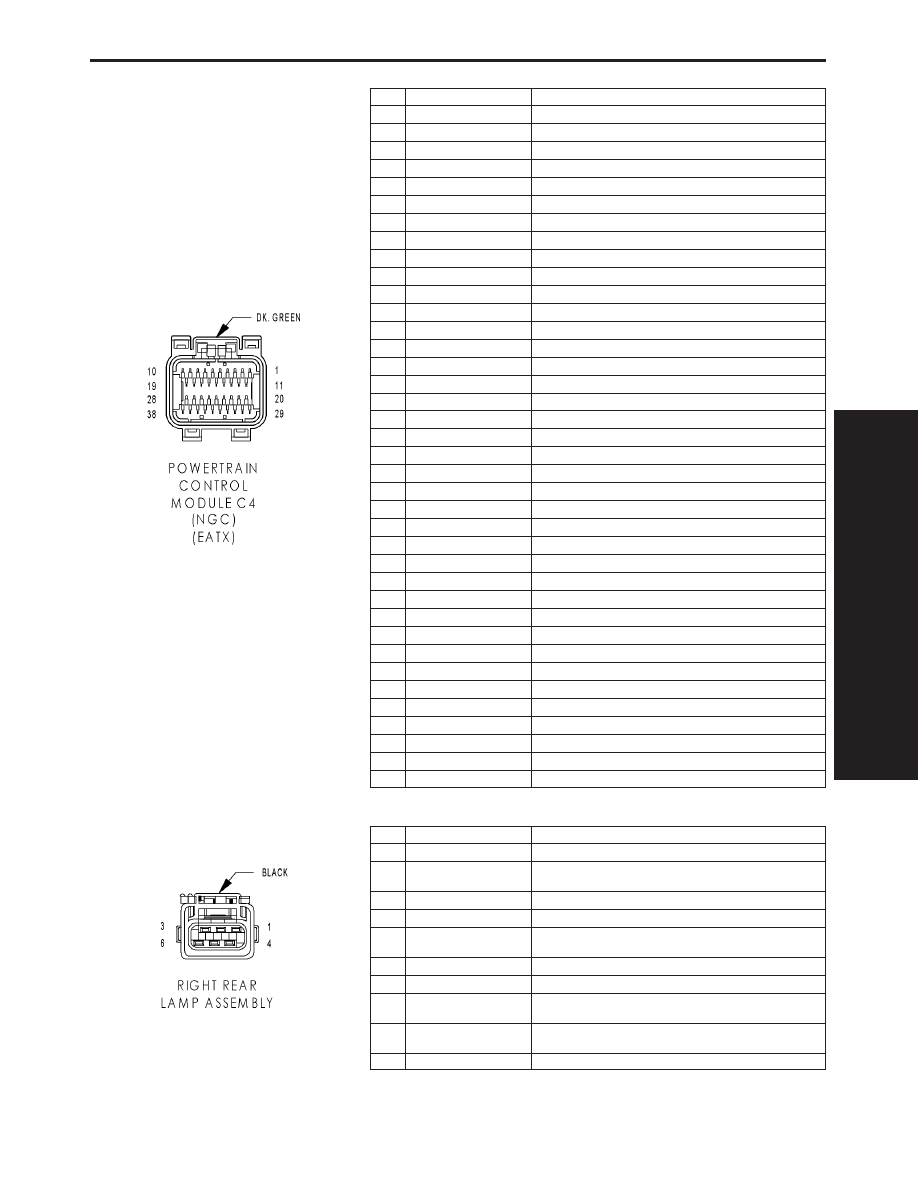

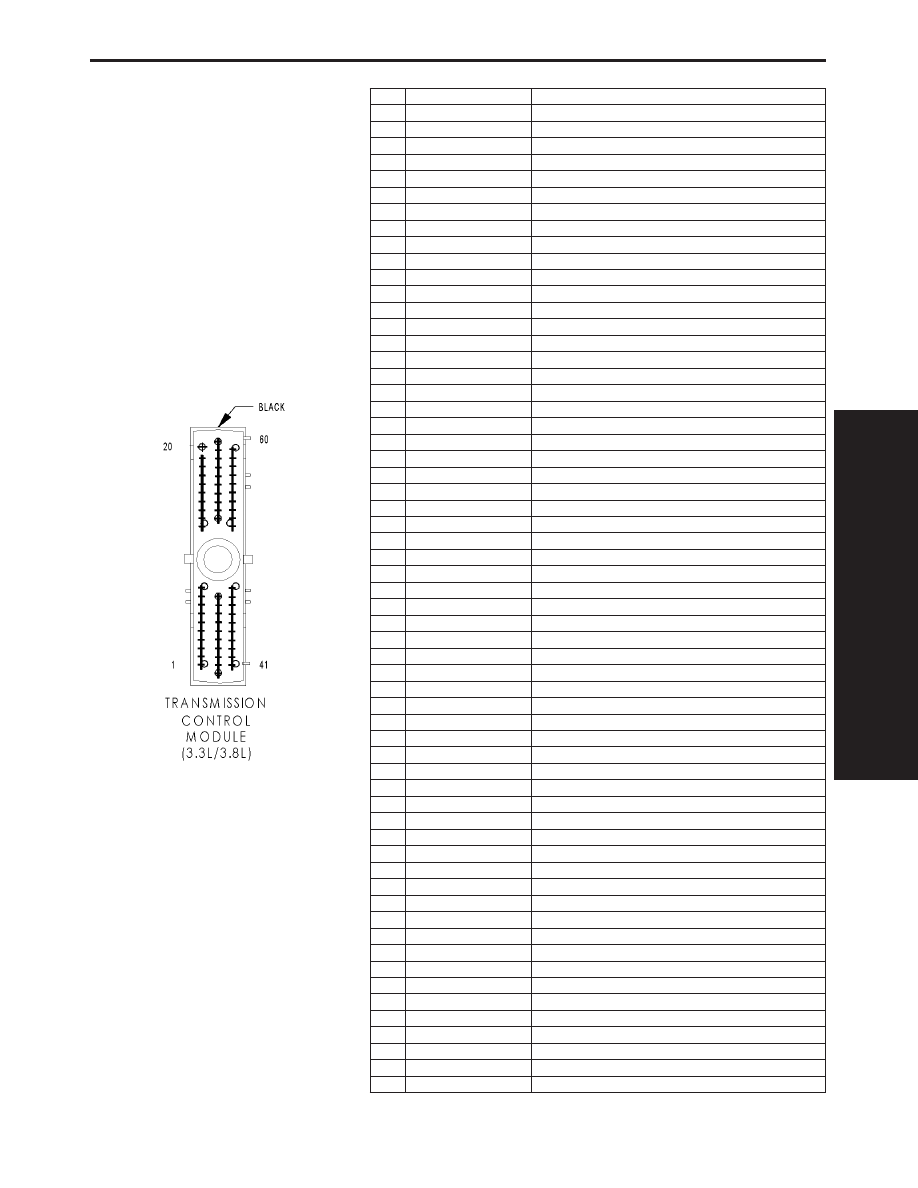

POWERTRAIN CONTROL MODULE C4 (NGC) (EATX) CAV CIRCUIT FUNCTION 1 T60 18YL/GY OVERDRIVE SOLENOID CONTROL 2 T59 18YL/LB UNDERDRIVE SOLENOID CONTROL 3 - - 4 - - 5 - - 6 T19 18YL/DB 2-4 SOLENOID CONTROL 7 - - 8 - - 9 - - 10 T20 18DG/WT LOW/REVERSE SOLENOID CONTROL 11 - - 12 Z133 16BK/LG GROUND 13 Z133 16BK/LG GROUND 14 - - 15 T1 18DG/LB TRS T1 SENSE 16 T3 18DG/DB TRS T3 SENSE 17 - - 18 T15 18YL/BR TRANSMISSION CONTROL RELAY CONTROL 19 T16 18YL/OR TRANSMISSION CONTROL RELAY OUTPUT 20 - - 21 - - 22 T9 18DG/TN OVERDRIVE PRESSURE SWITCH SENSE 23 - - 24 - - 25 - - 26 - - 27 T41 18DG/GY TRS T41 SENSE 28 T16 18YL/OR TRANSMISSION CONTROL RELAY OUTPUT 29 T50 18YL/TN LOW/REVERSE PRESSURE SWITCH SENSE 30 T47 18YL/DG 2-4 PRESSURE SWITCH SENSE 31 - - 32 T14 18DG/BR OUTPUT SPEED SENSOR SIGNAL 33 T52 18DG/WT INPUT SPEED SENSOR SIGNAL 34 T13 18DG/VT SPEED SENSOR GROUND 35 T54 18DG/OR TRANSMISSION TEMPERATURE SENSOR SIGNAL 36 - - 37 T42 18DG/YL TRS T42 SENSE 38 T16 18YL/OR TRANSMISSION CONTROL RELAY OUTPUT RIGHT REAR LAMP ASSEMBLY CAV CIRCUIT FUNCTION 1 Z362 18BK/BR (EXPORT) GROUND 1 L62 18WT/BR (EXCEPT RIGHT REAR TURN SIGNAL DRIVER 2 L62 18WT/BR (EXPORT) RIGHT REAR TURN SIGNAL DRIVER 3 L50 18WT/TN (EXPORT) BRAKE LAMP SWITCH OUTPUT 3 L78 18WT/OR (EXCEPT FUSED PARK LAMP RELAY OUTPUT (RIGHT) 4 L1 18WT/LG BACK-UP LAMP DRIVER 5 L38 20WT/YL (EXPORT) REAR FOG LAMP SWITCH OUTPUT 5 Z362 18BK/BR (EXCEPT GROUND 6 L50 18WT/TN (EXCEPT PRIMARY BRAKE SWITCH SIGNAL 6 L78 18WT/OR (EXPORT) FUSED PARK LAMP RELAY OUTPUT (RIGHT) C O E C T O R P I N T 331 CONNECTOR PINOUTS |
