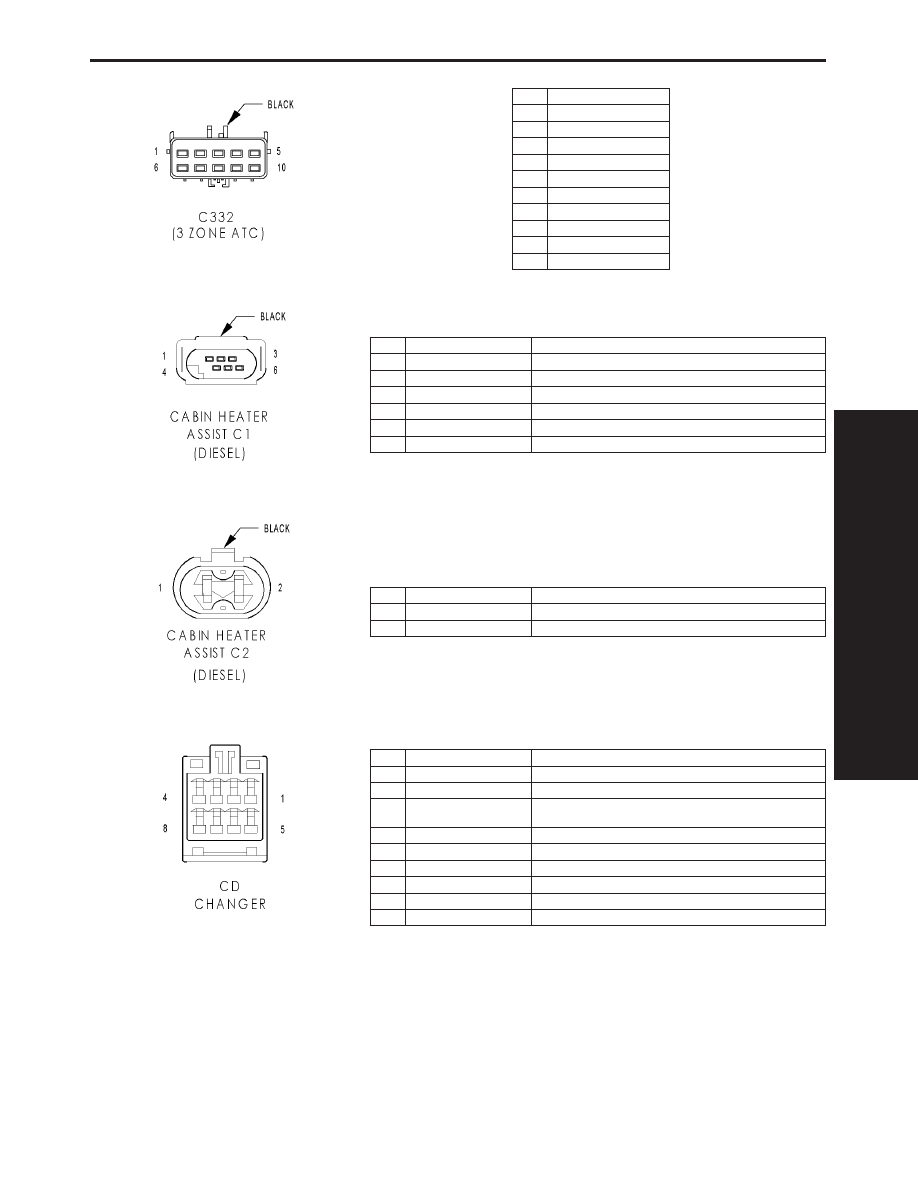

C332 (3 ZONE ATC) - (COMPONENT SIDE)

CAV

CIRCUIT

1

C53 18LB

2

C169 18LB/TN

3

C51 12DB/BR

4

C59 18DB/LB

5

-

6

Z135 12BK/LB

7

C54 18LB/YL

8

C154 18LB/GY

9

-

10

-

CABIN HEATER ASSIST C1 (DIESEL)

CAV

CIRCUIT

FUNCTION

1

-

-

2

D21 20WT/DB

SCI TRANSMIT

3

-

-

4

-

-

5

C41 20DB/OR

CABIN HEATER ASSIST CONTROL

6

18RD

DOSING PUMP CONTROL

CABIN HEATER ASSIST C2 (DIESEL)

CAV

CIRCUIT

FUNCTION

1

A119 14RD/OR

FUSED B(+)

2

Z149 14BK/DB

GROUND

CD CHANGER

CAV

CIRCUIT

FUNCTION

1

X40 24GY/WT

AUDIO OUT RIGHT

2

E14 18OR/TN

PANEL LAMPS DRIVER

3

D25 20WT/VT (EXCEPT
EXPORT)

PCI BUS

3

D25 20VT/YL (EXPORT)

PCI BUS

4

X112 20RD

IGNITION SWITCH OUTPUT

5

X41 20DG/WT

AUDIO OUT LEFT

6

Z140 18BK/OR

GROUND

7

Z141 18BK/TN

GROUND

8

X160 20GY/YL

B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1043

CONNECTOR PINOUTS

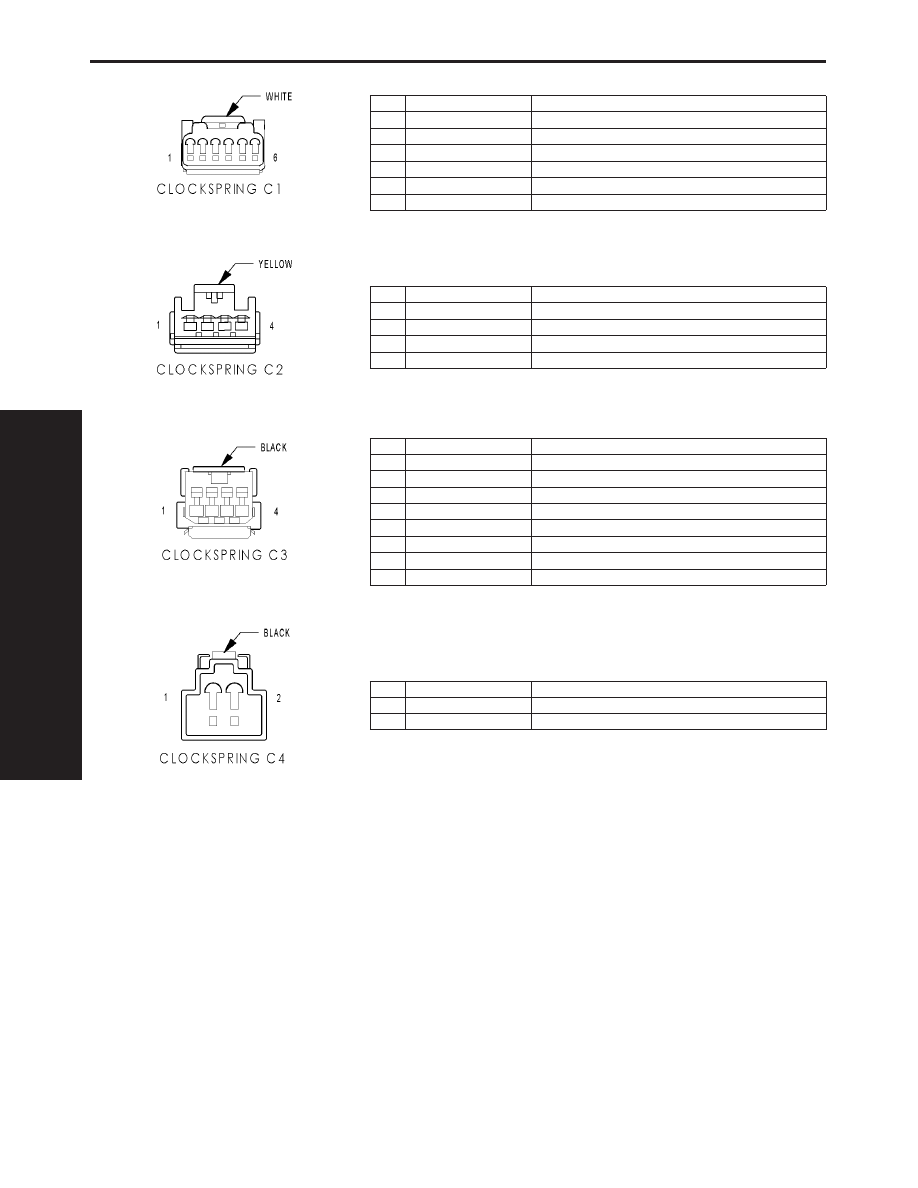

CLOCKSPRING C1

CAV

CIRCUIT

FUNCTION

1

X920 22GY/OR

RADIO CONTROL MUX RETURN

2

X20 22GY/WT

RADIO CONTROL MUX

3

X3 22DG/VT

HORN SWITCH SENSE

4

V37 22VT

SPEED CONTROL SWITCH SIGNAL

5

K900 20DB/DG

SPEED CONTROL SWITCH GROUND

6

-

-

CLOCKSPRING C2

CAV

CIRCUIT

FUNCTION

1

R61 18LG/DB

DRIVER SQUIB 2 LINE 1

2

R63 18LG/WT

DRIVER SQUIB 2 LINE 2

3

R43 18LG/BR

DRIVER SQUIB 1 LINE 1

4

R45 18LG/OR

DRIVER SQUIB 1 LINE 2

CLOCKSPRING C3

CAV

CIRCUIT

FUNCTION

1

-

-

2

Z23 20BK/VT

LEFT SPEED CONTROL SWITCH GROUND

2

Z23 20BK/VT

RIGHT SPEED CONTROL SWITCH GROUND

3

V37 20VT (EXCEPT 2.4L)

SPEED CONTROL SWITCH SIGNAL

3

V37 20VT (2.4L)

S/C SWITCH SIGNAL

3

V37 20VT (2.4L)

S/C SWITCH SIGNAL

3

V37 20VT (EXCEPT 2.4L)

SPEED CONTROL SWITCH SIGNAL

4

X3 20DG/VT

HORN SWITCH SENSE

CLOCKSPRING C4

CAV

CIRCUIT

FUNCTION

1

X20 20RD/BK

RADIO CONTROL MUX

2

X920 20RD/DB

RADIO CONTROL MUX RETURN

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1044

CONNECTOR PINOUTS

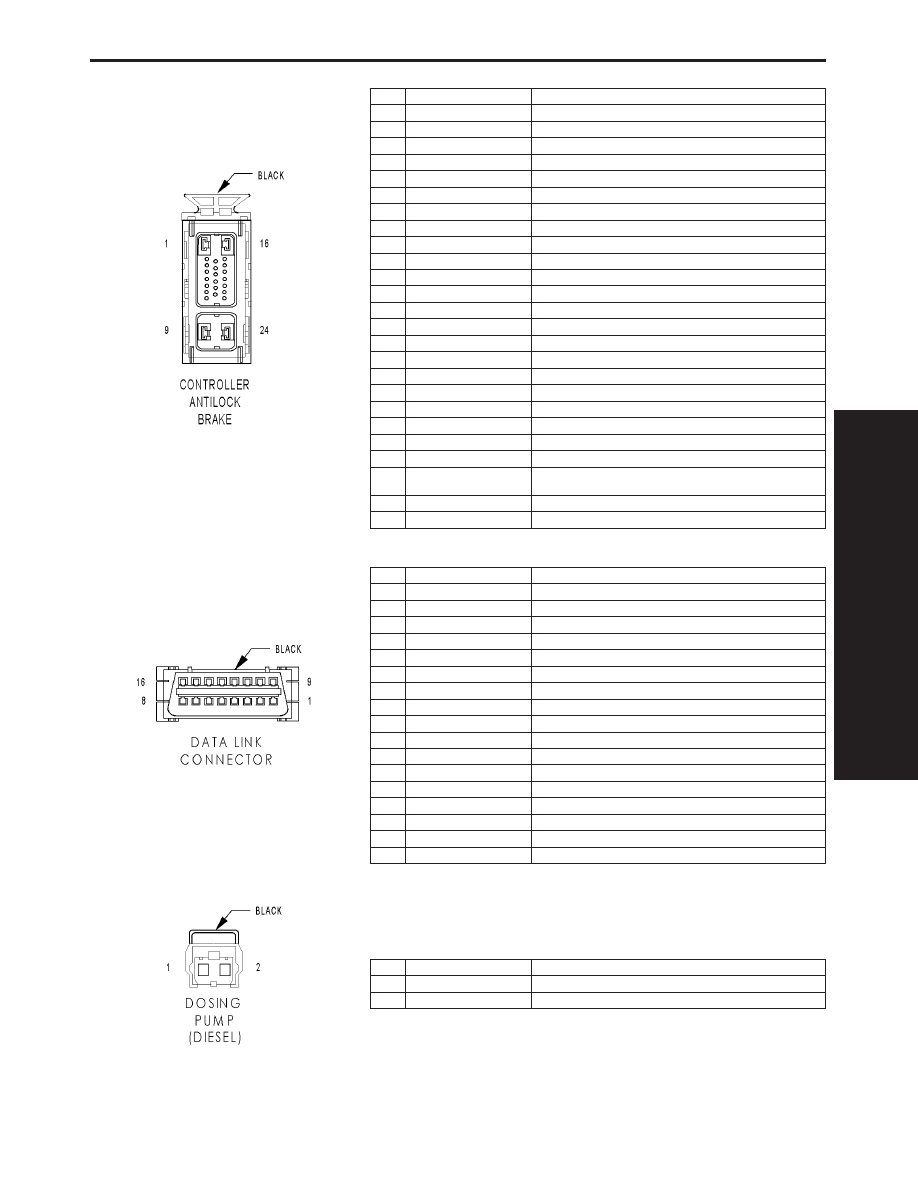

CONTROLLER ANTILOCK BRAKE

CAV

CIRCUIT

FUNCTION

1

Z107 12BK/DG

GROUND

2

B1 18DG/OR

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

3

B2 18DG/LB

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

4

-

-

5

D25 18WT/VT

PCI BUS

6

B6 18DG/WT

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

7

B7 18DG/VT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

8

-

-

9

A111 12DG/RD

FUSED B(+)

10

F500 18DG/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

Z127 12BK/DG

GROUND

17

-

-

18

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

19

B3 18DG/YL

LEFT REAR WHEEL SPEED SENSOR SIGNAL

20

B4 18DG/GY

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

21

-

-

22

B8 18DG/TN

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

23

B9 18DG/LG (EXCEPT
3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

23

B9 18DG/WT (3.3L/3.8L)

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUPPLY

24

A107 12TN/RD

FUSED B(+)

DATA LINK CONNECTOR

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20WT/VT

PCI BUS

3

-

-

4

Z11 18BK/LG

GROUND

5

Z111 18BK/WT

GROUND

6

-

-

7

D21 20WT/DG (GAS)

SCI TRANSMIT (PCM)

7

D21 20WT/DG (DIESEL)

SCI TRANSMIT (ECM)

8

-

-

9

D123 20WT/BR

FLASH PROGRAM ENABLE

10

-

-

11

-

-

12

D20 20WT/LG (GAS)

SCI RECEIVE (PCM)

13

-

-

14

-

15

D15 20DG/YL (GAS)

SCI TRANSMIT (TCM)

16

A105 20DB/RD

FUSED B(+)

DOSING PUMP (DIESEL)

CAV

CIRCUIT

FUNCTION

1

18RD

DOSING PUMP CONTROL

2

Z149 18BK/DB

GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1045

CONNECTOR PINOUTS

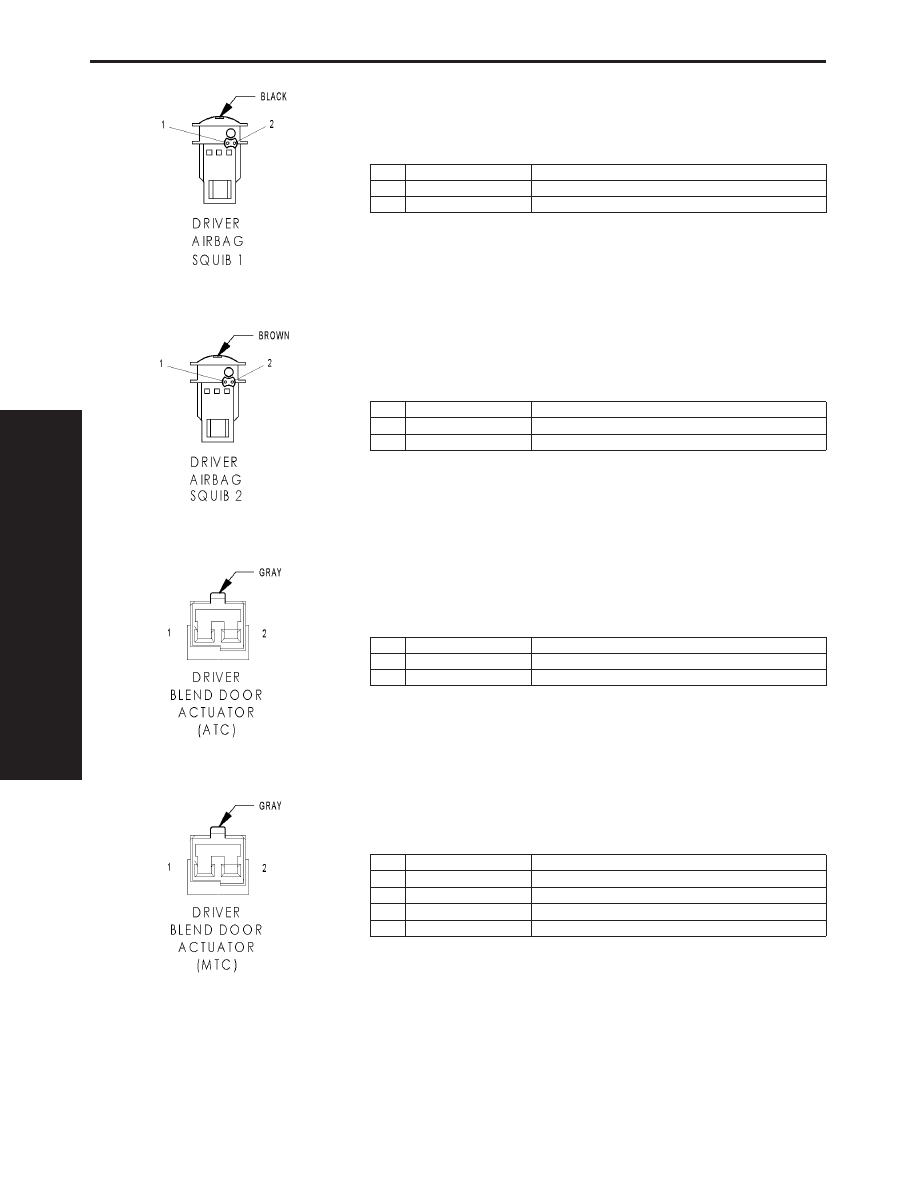

DRIVER AIRBAG SQUIB 1

CAV

CIRCUIT

FUNCTION

1

R43 20OR/LB

DRIVER SQUIB 1 LINE 1

2

R45 20TN/LB

DRIVER SQUIB 1 LINE 2

DRIVER AIRBAG SQUIB 2

CAV

CIRCUIT

FUNCTION

1

R61 20BK/LB

DRIVER SQUIB 2 LINE 1

2

R63 20OR/LB

DRIVER SQUIB 2 LINE 2

DRIVER BLEND DOOR ACTUATOR (ATC)

CAV

CIRCUIT

FUNCTION

1

C61 20DB/LG

DRIVER BLEND DOOR DRIVER (A)

2

C161 20LB/WT

DRIVER BLEND DOOR DRIVER (B)

DRIVER BLEND DOOR ACTUATOR (MTC)

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB (RHD)

COMMON DOOR DRIVER (B)

1

C61 20LB/WT (LHD)

DRIVER BLEND DOOR DRIVER (A)

2

C34 20DB/LB (LHD)

COMMON DOOR DRIVER (B)

2

C61 20LB/WT (RHD)

DRIVER BLEND DOOR DRIVER (A)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1046

CONNECTOR PINOUTS
