FAW 1041. Инструкция - часть 3

Демонтаж.

1. Демонтаж ручки стеклоподъемника.
С помощью куска материи снять пружинное зажимное кольцо. Затем снять ручку
стеклоподъемника и прокладку.

Рисунок.

2. Демонтаж внутренней ручки и подлокотника передней двери.
(1) Выкрутить монтажные винты, снять внутреннюю ручку с декоративной внутренней
панели двери.
(2) поднять переднюю и заднюю заглушки, открутить винты и снять внутренний
подлокотник передней двери.

Рисунок.

3. Демонтаж кнопки блокировки двери.
Снять кнопку блокировки двери со стержня блокировки.

Рисунок.

4. Демонтаж декоративной внутренней панели передней двери.
(1) Вставить между декоративной внутренней панелью и пластиной передней двери
шпатель или подобный инструмент либо приспособление, оттянуть декоративную
внутреннюю панель таким образом, чтобы частично отошли зажимы крепления панели.
(2) Отсоединить разъемы электропроводки (если подключено электрическое питание),
снять выключатель в сборе, расположенный на декоративной внутренней панели.

Рисунок.

5. Демонтаж упора №1 декоративной внутренней панели передней двери.
Открутить два винта, снять упор №1 декоративной внутренней панели передней двери.

Рисунок.

6. Снять нижнее уплотнение передней двери.
Внимание: необходимо особенно следить за тем, чтобы клейкая лента крепления
уплотнения не прилипала к другим деталям двери.

Рисунок.

7. Демонтаж стекла окна передней двери.
(1) Поворачивать ручку стеклоподъемника, изменяя положение стекла до тех пор, пока
болты не совместятся с технологическим отверстием в пластине двери, после чего
открутить два болта фиксации.

Рисунок.

(2) Вынуть стекло двери строго вертикально по направлению вверх.

Рисунок.

8. Демонтаж декоративной накладки окна передней двери.
Снять зажимы крепления, после чего снять декоративную накладку.

Рисунок.

9. Демонтаж внешнего водоотталкивающего уплотнения стекла окна передней двери.
Вытащить зажимы из панели двери с помощью бородка.
Внимание: при вытаскивании зажимов подкладывать куски материи на поверхность
кузова в тех местах, где можно ее задеть инструментом во избежание повреждения
лакокрасочного покрытия.

Рисунок.

10. Демонтаж задней нижней рельсовой направляющей стекла передней двери.
Открутить монтажные винты, снять раму задней нижней рельсовой направляющей стекла
передней двери.

Рисунок.

11. Демонтаж сердечника дверного замка.
(1) Снять тягу замка с сердечника замка.
(2) Снять зажимную пластину сердечника замка, после чего снять сердечник замка с
панели двери.

Рисунок.

12. Демонтаж внешней ручки передней двери.
(1) Отсоединить тягу замка от внешней ручки двери.
(2) Открутить два позиционирующих винта, снять внешнюю ручку с панели передней
двери.

Рисунок.

13. Демонтаж механизма стеклоподъемника.
Открутить шесть монтажных винтов, снять механизм стеклоподъемника в сборе.

Рисунок.

14. Демонтаж дверного замка.
Открутить три монтажных винта, снять замок с панели передней двери.

Рисунок.

15. Демонтаж ограничителя открывания передней двери.
(1) Выбить шплинт с помощью конического ударника.
(2) Открутить два винта позиционирования, снять ограничитель открывания передней
двери.

Рисунок.

16. Демонтаж уплотнения передней двери.
Снять зажимы, установленные на панели двери, затем снять уплотнение.

Рисунок.

Установка.

1. Перед началом установки необходимо смазать движущиеся поверхности всех деталей
универсальной консистентной смазкой, к таким деталям относятся:
(1) Вращающиеся детали, такие как роликовый механизм стеклоподъемника.
(2) Скользящие детали механизмов дверного замка.

Рисунок.

2. Установка сердечника замка.
С усилием вставить зажимную пластину в желоб на сердечнике замка.

Рисунок.

3. Установка внешней ручки.
Установить внешнюю ручку на дверь с помощью двух винтов.

Рисунок.

4. Установка замка передней двери.
(1) Установить на дверную панель корпус замка с помощью трех винтов.
(2) Установить тягу блокировки двери на сердечник замка.
(3) Соединить тягу блокировки двери с тягой на ручке двери.

Рисунок.

5. Установка декоративной накладки окна передней двери.
(1) Закрепить зажимы на внешней стороне панели передней двери.
(2) Плотно зажать декоративную накладку окна передней двери в зоне крепления.

Рисунок.

6. Установка уплотнения стекла окна передней двери.
Установить уплотнения стекла в раме окна передней двери.

Рисунок.

7. Установка стеклоподъемника передней двери.
С помощью винтов установить стеклоподъемник на внутренней панели передней двери.

Рисунок.

8. Установка внешнего водоотталкивающего уплотнения стекла окна передней двери.
С усилием вставить зажимные пластины по периметру рамы стекла передней двери.

Рисунок.

9. Установка стекла передней боковой двери.
(1) С помощью ручки стеклоподъемника передней двери установить подъемник в такое
положение, чтобы фиксирующие болты были совмещены с технологическим отверстием в
панели двери.
(2) Установить стекло на стеклоподъемник с двумя болтами позиционирования.
Внимание:
* Несколько раз поднять и опустить стекло передней двери, проверив его подвижность.
* Необходимо проследить, чтобы кабели проводки не создавали помех перемещению
стекла на стеклоподъемнике.

Рисунок.

10. Установка уплотнительной пленки передней двери.
(1) Наклеить ленту основы на поверхность желоба на панели передней двери.
(2) Слегка прижать по периметру уплотнительную пленку, чтобы она плотно прилегла к
клейкой ленте. Не должно быть никаких зазоров.
Внимание:
* Категорически запрещено тянуть клейкую ленту во время установки.
* Не допускается повторное использование уплотнительной пленки с повреждениями.
* Клейкую ленту наклеивать под углом, таким образом, чтобы дождевая вода стекала в
отверстия для слива воды.
* Наклеивать ленту нужно очень осторожно, чтобы не образовывалось морщин.

Рисунок.

11. Установка внутренней ручки передней двери в сборе и кронштейна внутренней ручки.
(1) Соединить внутреннюю ручку в сборе с корпусом замка.
(2) Двумя винтами прикрепить кронштейн крепления внутренней ручки к внутренней
панели двери.

12. Установка декоративной внутренней панели передней двери.
Вставить зажимы в отверстия для крепления декоративной внутренней панели передней
двери.

Рисунок.

13. Установка внутренней ручки передней двери и подлокотника.
Установить внутреннюю ручку двери и подлокотник с помощью винтов, затем вставить в
подлокотник переднюю и заднюю заглушки.
Внимание:
* Необходимо особенно следить за тем, чтобы винты крепления ручки и подлокотника не
были затянуты слишком сильно во избежание повреждений отверстий под винты.
* Если обнаружится поврежденное отверстие под винт, необходимо использовать винт
большего диаметра.

Рисунок.

14. Установка внутренней кнопки блокировки двери.
Установить кнопку на стержень управления блокировкой двери.

Рисунок.

15. Установка ручки стеклоподъемника.
(1) Закрыть стекло передней двери до упора.
(2) Установить ручку стеклоподъемника под углом, как показано на рисунке, затем
вставить зажимное кольцо ручки.

Рисунок.
Надпись на рисунке: вперед.

Регулировка передней двери.

Рисунок.

1. Регулировка зазора передней двери.
Ослабить болт крепления к кузову (передняя стойка) и выполнить регулировку.
1) Между передней дверью и передним крылом:
заданная величина зазора составляет: 4,5-7,5 мм.
2) Между верхней рамой передней двери и внешней панелью боковой балки крыши:
заданная величина зазора составляет: 5,0-8,0 мм.
3) Между передней дверью и подножкой:
заданная величина зазора составляет: 14-20 мм.

Рисунок.

2. Регулировка положения скобы дверного замка.
(1) После установки проверить правильность совмещения положения передней двери и
тяги механизма замка.
(2) Слегка ослабить болты крепления скобы замка двери.
(3) Отрегулировать положение скобы с помощью пластмассовой киянки.
Внимание: во избежание повреждения лакокрасочного покрытия оклеить окружающую
поверхность кузова защитным слоем клейкой ленты.

Рисунок.

1. Передняя дверь автомобиля в сборе.
2. Резиновый сухарь-ограничитель.
3. Желоб скольжения стекла передней двери.
4. Нижняя задняя рельсовая направляющая стекла передней двери в сборе.
5. Декоративная внешняя накладка передней двери.
6. Пластмассовый зажим и гайка под саморез – крепление декоративной внешней накладки.
7. Пластмассовый саморез – крепление декоративной внешней накладки.
8. Пластмассовая гайка.
9. Ограничитель открывания передней двери в сборе.
10. Коробка ограничителя в сборе.
11. Пластмассовая гайка крепления брызговика со стороны двигателя.
12. Пластмассовый саморез крепления брызговика со стороны двигателя.
13. Шарнир передней двери в сборе.
14. Декоративная внутренняя панель передней двери в сборе.
15. Карман декоративной внутренней панели передней двери в сборе.
16. Зажим – декоративная внутренняя панель.
17. Металлический зажим – верхнее крепление декоративной внутренней панели.
18. Декоративная накладка – декоративная внутренняя панель.
19. Кронштейн декоративной внутренней панели.
20. Пластмассовая гайка.
21. Внутренняя ручка передней двери.
22. Внутренний подлокотник передней двери.
23. Задняя заглушка.
24. Передняя заглушка.
25. Уплотнительная пленка передней двери.
26. Стекло окна передней двери.
27. Передний упор – стекло передней двери.
28. Внешнее уплотнение стекла передней двери в сборе.
29. Зажим – внешнее уплотнение.
30. Внутреннее уплотнение стекла передней двери в сборе.
31. Зажим – внутреннее уплотнение.
32. Задний упор – стекло окна передней двери.
33. Амортизирующая прокладка – задний упор.
34. Декоративная накладка окна передней двери.
35. Нейлоновая наклейка в сборе.
36. Уплотнение – декоративная накладка окна передней двери.
37. Зажим – крепление декоративной накладки окна передней двери.
38. Скоба – крепление декоративной накладки окна передней двери.
39. Стеклоподъемник передней двери в сборе.
40. Ручка стеклоподъемника передней двери в сборе.
41. Зажимная пружина – ручка стеклоподъемника.
42. Уплотнение передней двери в сборе.
43. Зажим – крепление уплотнения.
44. Переднее боковое уплотнение передней двери.
45. Зажим – крепление переднего бокового уплотнения.
46. Корпус замка передней двери в сборе.
47. Прокладка внутренней ручки.
48. Внутренняя ручка передней двери в сборе.
49. Пластмассовая гайка.
50. Внешняя ручка в сборе.

51. Зажимная пластина сердечника замка.
52. Сердечник замка передней двери в сборе.
53. Ключ дверного замка.
54. Регулировочная прокладка – скоба замка.
55. Скоба замка в сборе.

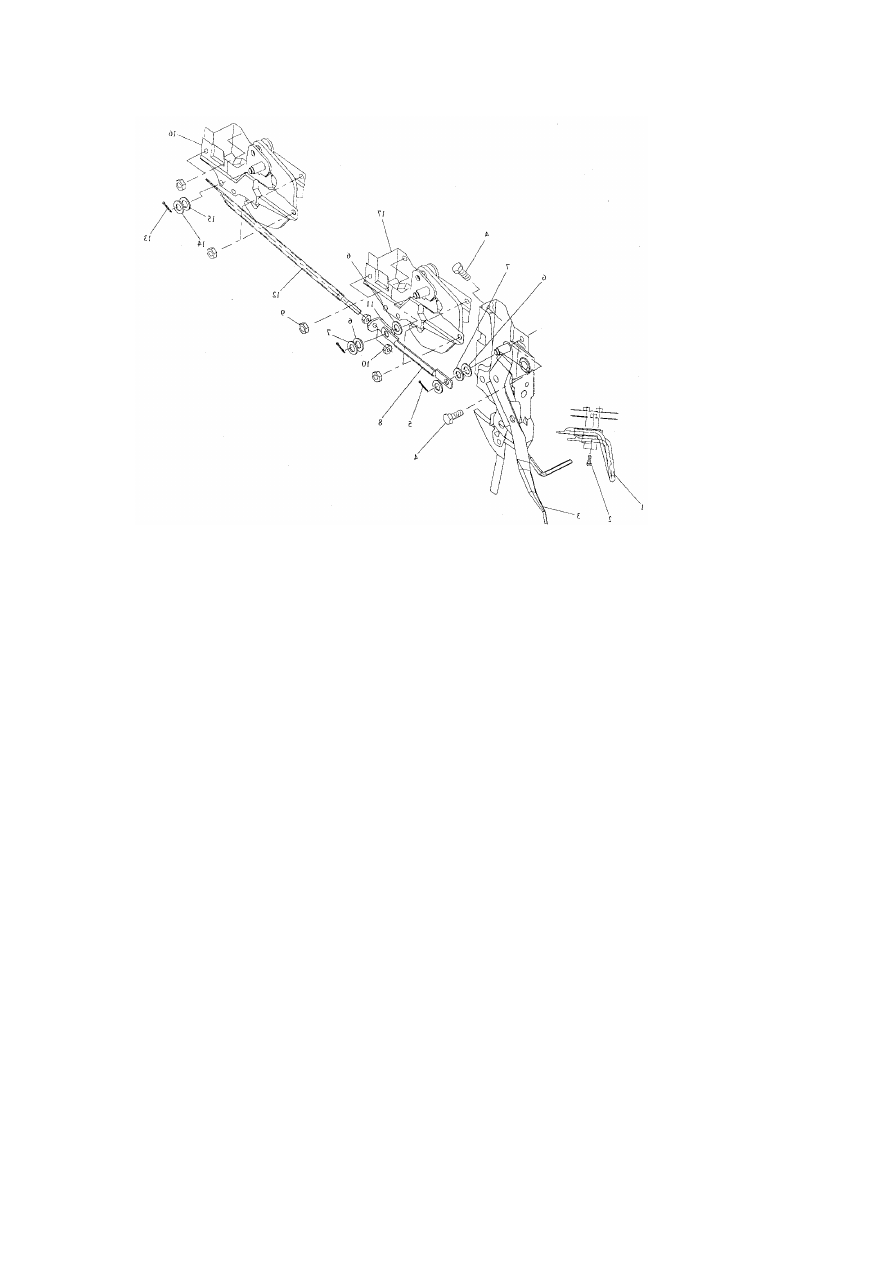

56. Кнопка блокировки двери.

Демонтаж подлокотника переднего кресла.
Открутить винты и снять подлокотник кресла.

Демонтаж декоративной внутренней панели задней стойки.
Открутить винты и пластмассовые гайки и снять декоративную панель.

Демонтаж поручня для посадки в автомобиль.
Открутить винты и снять поручень для посадки в автомобиль.

Демонтаж крышки отверстия для электропроводки средней стойки.
Открутить саморезы и снять крышку отверстия.

Рисунок 1 на стр. 1.
Боковая рама кабины (для кабины с двухрядным расположением кресел).

Демонтаж подлокотника переднего кресла.
Открутить винты и снять подлокотник кресла.

Рисунок 1 на стр. 2.
Боковая рама кабины (для кабины с креслом помощника водителя).

Демонтаж педали.
Открутить болт фиксации и снять педаль.

Рисунок 1 на стр. 3.

Демонтаж подлокотника переднего кресла.
Открутить винты и снять подлокотник кресла.

Рисунок 1 на стр. 4.
Боковая рама кабины (для кабины с однорядным расположением кресел).

ГЛАВА 6. РЕМОНТ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ

Система рулевого управления представляет собой совокупность механизмов, с помощью
которой водитель управляет направлением движения автомобиля, поворачивая передние
колеса на определенный угол с помощью колеса рулевого управления. Рабочие
характеристики этой системы и ее надежность непосредственно влияют на безопасность
движения автомобиля. Поэтому необходимо строго в соответствии с технологическими
требованиями выполнять проверку и ремонт системы рулевого управления, особенно – ее
наиболее важных деталей и узлов.

Система рулевого управления состоит из двух основных компонентов – рулевого
механизма в сборе и механизма рулевой трансмиссии. Рулевой механизм в сборе, в свою
очередь, состоит из колеса рулевого управления, поворотного вала, червяка и корпуса
рулевого механизма. Механизм рулевой трансмиссии состоит из сошки рулевого
управления, продольной рулевой тяги, рычага поворотной цапфы, поперечной рулевой
тяги, а также левого и правого ступенчатых рычагов. Повышенный износ, повреждения и
нарушение регулировки указанных деталей и узлов приводят к возникновению
неисправностей. Серьезные неисправности системы могут привести к автотранспортным
происшествиям.

К основным проявлениям неисправностей системы рулевого управления относятся:
затрудненное вращение колеса рулевого управления, слишком большой люфт колеса
рулевого управления, вибрация колеса рулевого управления, неточное возвращение
колеса в исходное положение, нестабильность рулевого колеса и др.

Для обеспечения нормального вождения автомобиля и исключения автотранспортных
происшествий, связанных с неисправностями системы рулевого управления необходимо
выполнять периодическую проверку всех деталей и узлов системы, а также своевременно
устранять все обнаруженные неисправности.

Системы рулевого управления в основном делятся на механические системы и системы с
гидравлическим усилителем. На легких автомобилях, как правило, устанавливаются
механические системы рулевого управления, конструкция которых показана на рисунке.

Рисунок на стр. 21.

Схема конструкции системы рулевого управления автомобиля.
1. Колесо рулевого управления. 2. Поворотный вал. 3. Червяк. 4. Зубчатый веер. 5. Сошка
рулевого управления. 6. Продольная рулевая тяга. 7. Рычаг поворотной цапфы. 8.
Шкворень. 9, 12. Ступенчатый рычаг. 10. Поперечная рулевая тяга. 11. Передний мост. 13.
поворотная цапфа.

РАЗДЕЛ 1. РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ МЕХАНИЗМА РУЛЕВОГО
УПРАВЛЕНИЯ

1. КОНСТРУКЦИЯ СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ.

Конструктивно система рулевого управления состоит из двух основных частей – рулевого
механизма в сборе и механизма рулевой трансмиссии, а также включает поворотный
механизм.

Общее описание конструкции.

содержание .. 1 2 3 4 ..
