Дэу Ланос. Замена рулевого механизма



ПРИМЕЧАНИЕ Снимать рулевой механизм для замены можно как в сборе с рулевыми тягами (выпрессовав пальцы наконечников тяг из поворотных рычагов телескопических стоек), так и без них. Работа показана с отсоединением рулевых тяг от механизма.

Вам потребуются: ключи «на 12», «на 16», торцовая головка «на 12».

1. Установите автомобиль на смотровую канаву и затормозите стояночным тормозом.

2. Установите рулевое колесо в положение прямолинейного движения автомобиля.

3. Ослабьте затяжку болтов крепления левого переднего колеса.

4. Поддомкратьте и установите на опоры переднюю часть автомобиля.

5. В салоне автомобиля под панелью приборов выверните болт клеммового соединения фланца муфты с хвостовиком вала-шестерни рулевого механизма.	6. Снимите стопорную пластину, выверните два болта крепления рулевых тяг к рейке рулевого механизма (см. «Замена рулевой тяги»)…



ПОЛЕЗНЫЙ СОВЕТ Вверните (не затягивая) один из болтов обратно в рейку, чтобы направляющая планка не сместилась относительно рейки.

7. …снимите опорную пластину и две шайбы.	8. Отверните две гайки крепления гидравлических трубопроводов (большего диаметра) к корпусу распределителя рулевого механизма и отведите трубопроводы в сторону (только на автомобилях, оснащенных гидравлическим усилителем рулевого управления).

ПРЕДУПРЕЖДЕНИЕ Примите меры, предотвращающие вытекание рабочей жидкости из трубопроводов, заглушив их, например, деревянными пробками.

9. Выверните болт верхнего крепления скобы и гайку нижнего.

10. Аналогично выверните болт и отверните гайку крепления второй скобы рулевого механизма.



ПРЕДУПРЕЖДЕНИЕ Самоконтрящиеся гайки не предназначены для повторного использования, при сборке замените их новыми.

11. Сдвиньте рулевой механизм в сторону двигателя, снимите с него резиновый уплотнитель…

12. …и снимите рулевой механизм с автомобиля, вынув его через проем в нише левого колеса.	13. Снимите скобы крепления...

14. …и резиновые опоры.	15. Отверните две гайки крепления трубок.

16. Бокорезами перекусите хомут крепления защитного кожуха, снимите хомут (при сборке замените хомут новым)...	17. …и резиновую втулку. Аналогично снимите хомут и втулку на противоположном конце кожуха…

18. …и снимите защитный кожух.

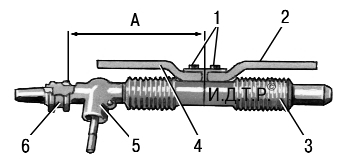

Рис. 8.4. Нейтральное положение рейки, соответствующее прямолинейному движению автомобиля: 1 – болты крепления рулевых тяг; 2 – правая рулевая тяга; 3 – кожух картера рулевого механизма; 4 – левая рулевая тяга; 5 – картер рулевого механизма; 6 – левая опора

19. Установите детали и рулевой механизм в порядке, обратном снятию. При установке рулевого механизма обратите внимание на то, чтобы рейка находилась в среднем (нейтральном) положении, размер А (рис. 8.4) между осью симметрии головок рулевых тяг и углублением посадочного места левой резиновой опоры составлял 325 мм, а положение рулевого колеса соответствовало прямолинейному движению. При этом стяжной болт 2 (рис. 8.5) клеммового соединения фланца муфты с хвостовиком вала рулевого колеса должен находиться в горизонтальном положении поверх рулевого вала.

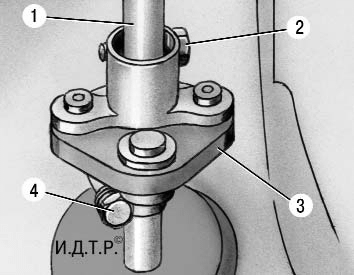

Рис. 8.5. Муфта вала рулевого колеса: 1 – вал рулевого колеса; 2 – верхний стяжной болт; 3 – муфта; 4 – нижний стяжной болт

20. Удалите воздух из системы гидроусилителя см «Прокачка системы гидроусилителя рулевого управления»

21. Проверьте и при необходимости отрегулируйте углы установки передних колес (см. «Проверка и регулировка углов установки колес»).
