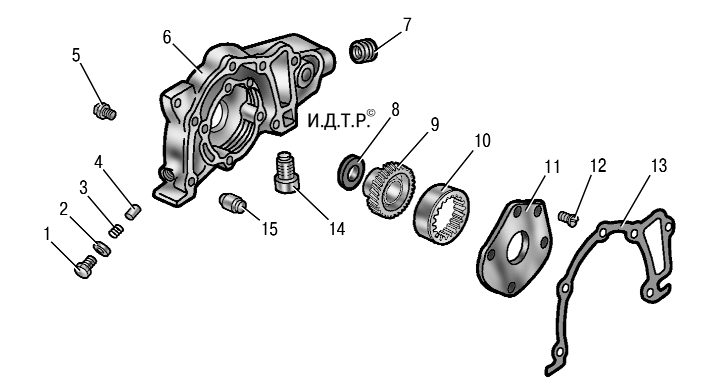

Устройство масляного насоса показано на
рис. 5.14.
|
ПРИМЕЧАНИЕ
Показанный на рис. 5.14 вариант масляного насоса несколько отличается от варианта насоса, установленного на использованном для съемки автомобиле, расположением редукционного и предохранительного клапанов. Однако все входящие детали одинаковы у всех вариантов насосов.
|
Вам потребуются: ключи «на 24», «на 27», ключ-шестигранник «на 8», отвертка с крестообразным лезвием, штангенциркуль, набор плоских щупов.
1. Снимите масляный насос с автомобиля (см. «Снятие и установка масляного насоса»).
|
ПРИМЕЧАНИЕ
Если уплотнительная прокладка осталась на корпусе насоса и не повреждена, ее можно не отделять от корпуса. В этом случае при обратной установке насоса смажьте прокладку тонким слоем герметика.
|
2. Слейте масло из насоса.
|
|
|
|
3. Выньте из расточки корпуса любым заостренным инструментом (например, отверткой) передний сальник коленчатого вала.
|
4. Выверните из переходника корпуса масляного насоса датчик 1 сигнальной лампы аварийного падения давления масла (если он установлен на насосе), а из корпуса насоса — предохранительный клапан 2 и пробку 3 редукционного клапана. Извлеките из полости корпуса пружину 3 (см. рис. 5.14) и плунжер 4 редукционного клапана.
|
|
ПРЕДУПРЕЖДЕНИЕ
Пружина редукционного клапана установлена с натягом. Во избежание получения травмы выворачивайте пробку осторожно.
|
|
ПРИМЕЧАНИЕ
Обратите внимание: под пробкой редукционного клапана установлена уплотнительная прокладка, не потеряйте ее.
|
|
|
|
|
5. Выверните пять винтов крепления крышки насоса…
|
6. …и снимите крышку.
|
|
|
|
|
7. Извлеките из полости корпуса ведущую…
|
8. …и ведомую шестерни насоса.
|
9. Промойте корпус насоса и демонтированные детали, чтобы удалить грязь и отложения. Плотные лаковые отложения из внутренних полостей насоса удалите, предварительно размягчив их растворителем.
|
ПОЛЕЗНЫЙ СОВЕТ
Лаковые масляные отложения хорошо удаляются имеющимися в продаже средствами для промывки двигателя (так называемые «пятиминутки»).
|
10. Осмотрите корпус и крышку насоса. При наличии трещин, царапин, дефектов литья, поврежденных резьбовых отверстий замените корпус (так как он неремонтопригоден) или насос в сборе.
11. Проверьте плунжер редукционного клапана на наличие царапин и следов заедания. Небольшие вмятины и заусенцы можно удалить шлифовальным бруском мелкой зернистости.
12. Проверьте пружину редукционного клапана на остаточную деформацию и изгиб. Длина пружины в свободном состоянии должна быть 81 мм. Сильно обжатую или поврежденную пружину замените.
13. Проверьте шестерни на наличие выкрашивания металла, задиры и износ зубьев. Замените поврежденные шестерни или шестерни, на которых визуально заметен усиленный односторонний износ зубьев.
14. Проверьте осевой зазор между торцами шестерен и плоскостью крышки насоса. Это можно сделать двумя следующими способами.
|
|
|
|
15. При первом способе измерьте толщину ведущей…
|
16. …и ведомой шестерен…
|
|
|
|
|
17. …а также глубину расточки в корпусе под шестерни. Рассчитайте осевой зазор как разность среднеарифметического значения глубины расточки и толщины шестерен.
|
18. При втором способе проверки установите в корпус ведомую шестерню, поставьте металлическую линейку (или штангенциркуль) торцом на корпус и измерьте щупом зазор между корпусом и линейкой.
|
19. Аналогично измерьте осевой зазор ведущей шестерни.
20. Измеренные обоими способами максимально допустимые зазоры должны быть 0,045–0,100 мм для ведомой шестерни и 0,035–0,085 мм для ведущей шестерни. Если хотя бы один из зазоров не соответствует указанному значению, замените корпус или насос в сборе.
21. Собирайте насос в последовательности, обратной разборке. Перед запрессовкой в крышку насоса передний сальник коленчатого вала смажьте моторным маслом. На резьбу пробки редукционного клапана нанесите анаэробный фиксатор резьбы Loctite 573 или подобный ему и затяните пробку моментом 30 Н·м (3,0 кгс·м). Если устанавливаете новую прокладку 13 (см.
рис. 5.14), приклейте ее к корпусу консистентной смазкой.
|
ПРЕДУПРЕЖДЕНИЯ
Используйте только фирменную заводскую прокладку. Установка прокладки другой толщины приведет к нарушению работы насоса.
Во избежание повреждения двигателя при первом пуске после установки масляного насоса, перед тем как установить в его корпус шестерни, заполните все полости насоса консистентной минеральной смазкой для обеспечения всасывания масла из масляного картера.
Если при первом пуске двигателя с замененным масляным насосом давление масла сразу не поднимается до требуемого, немедленно остановите двигатель, снимите масляный картер и проверьте герметичность соединения насоса с маслоприемником. При необходимости повторно разберите насос и вновь заполните его полости консистентной минеральной смазкой. При отсутствии необходимого давления в системе смазки даже кратковременная работа двигателя приводит к его аварийному повреждению.
|
