Дэу Ланос. Замена прокладки выпускного коллектора

Вам потребуется торцовая головка «на 12».

ПРИМЕЧАНИЕ При замене прокладки выпускного коллектора можно не отсоединять от коллектора фланец приемной трубы. Достаточно, отвернув гайки крепления коллектора, снять его со шпилек головки блока и отвести от головки настолько, насколько позволяет гибкость системы выпуска. Через образовавшийся зазор можно вынуть прокладку коллектора.

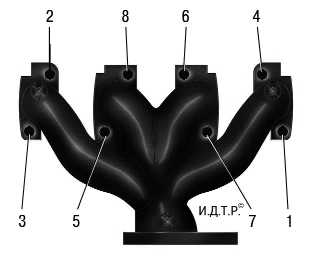

Рис. 5.6. Последовательность отворачивания гаек крепления выпускного коллектора

1. Снимите термоэкран выпускного коллектора (см. «Снятие и установка термоэкранов»).	2. Отверните восемь гаек крепления выпускного коллектора в последовательности, показанной на рис. 5.6.

3. Снимите со шпилек выпускной коллектор…	4. …и установленную под ним прокладку.

5. Тщательно очистите привалочные поверхности головки блока и выпускного коллектора от остатков старой прокладки и нагара.

6. Установите новую прокладку и все снятые детали в последовательности, обратной снятию.

7. Гайки крепления выпускного коллектора затягивайте в последовательности, обратной показанной на рис. 5.6, моментом, приведенным в приложении 1.

ПОЛЕЗНЫЙ СОВЕТ Во избежание пригорания прокладки и для повышения ее герметичности рекомендуем перед установкой прокладки смазать ее с обеих сторон тонким слоем графитной смазки. Шпильки головки блока цилиндров смажьте графитной смазкой.
