Дэу Нексия. Регулятор управления световых пучков (дополнительное оборудование)

20.6.24.1. Электромеханический привод регулятора фар

Основы устройства и функционирования

Электродвигатель привода регулятора фар работает от бортовой электрической цепи и включается водителем. Червячно-винтовая передача обеспечивает преобразование вращательного движения вала электродвигателя в поступательное перемещение толкателя регулятора. Толкатель шарнирно-соединительный с отражателем фары перемещается вперед или назад и поворачивает отражатель относительно неподвижной шаровой опоры. Поворот фары происходит в вертикальной плоскости. Чем на больший угол повернут вниз отражатель фары, тем ниже опущена оптическая ось фары и тем ближе к автомобилю световое пятно на дороге (и наоборот). Таким образом при повороте водителем кнопки регулятора, расположенной на панели управления, вниз – отражатели фар поворачиваются относительно неподвижных шарниров вниз и оси световых пучков опускаются. Если водитель поворачивает кнопку регулятора вверх, оси световых пучков фар поднимаются.

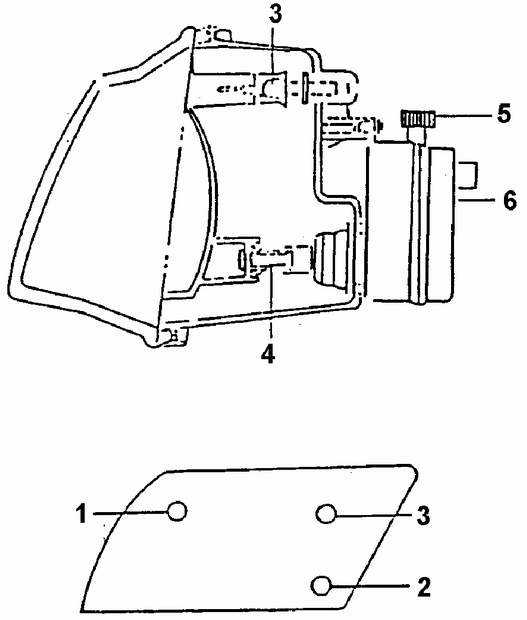

1. ШАРНИР ПРИВОДА ПОВОРОТА ОТРАЖАТЕЛЯ В ГОРИЗОНТАЛЬНОЙ ПЛОСКОСТИ 2. ШАРНИР ПРИВОДА ПОВОРОТА ОТРАЖАТЕЛЯ В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ 3. НЕПОДВИЖНЫЙ ШАРНИР 4. ТОЛКАТЕЛЬ 5. РУЧНОЙ РЕГУЛЯТОР 6. ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД

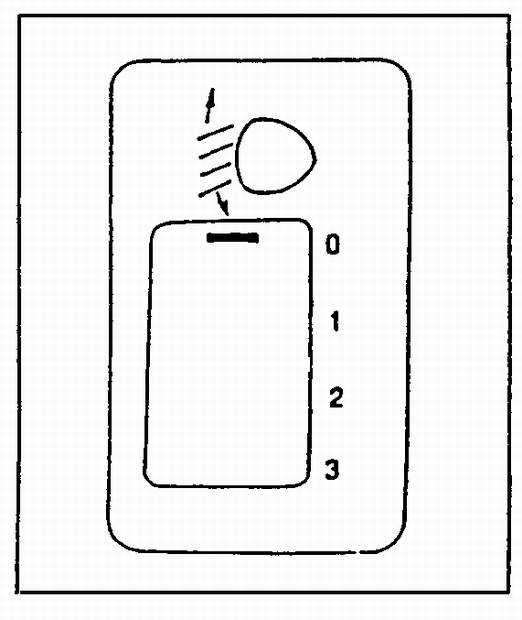

Положение 0: один водитель; Два человека на передних сидениях (водитель и один пассажир) Положение 1: водитель и четыре пассажира в салоне Положение 2: водитель и четыре пассажира в салоне плюс груз в багажнике (до 160 кг) Положение 3: водитель и груз до 350 кг в багажнике

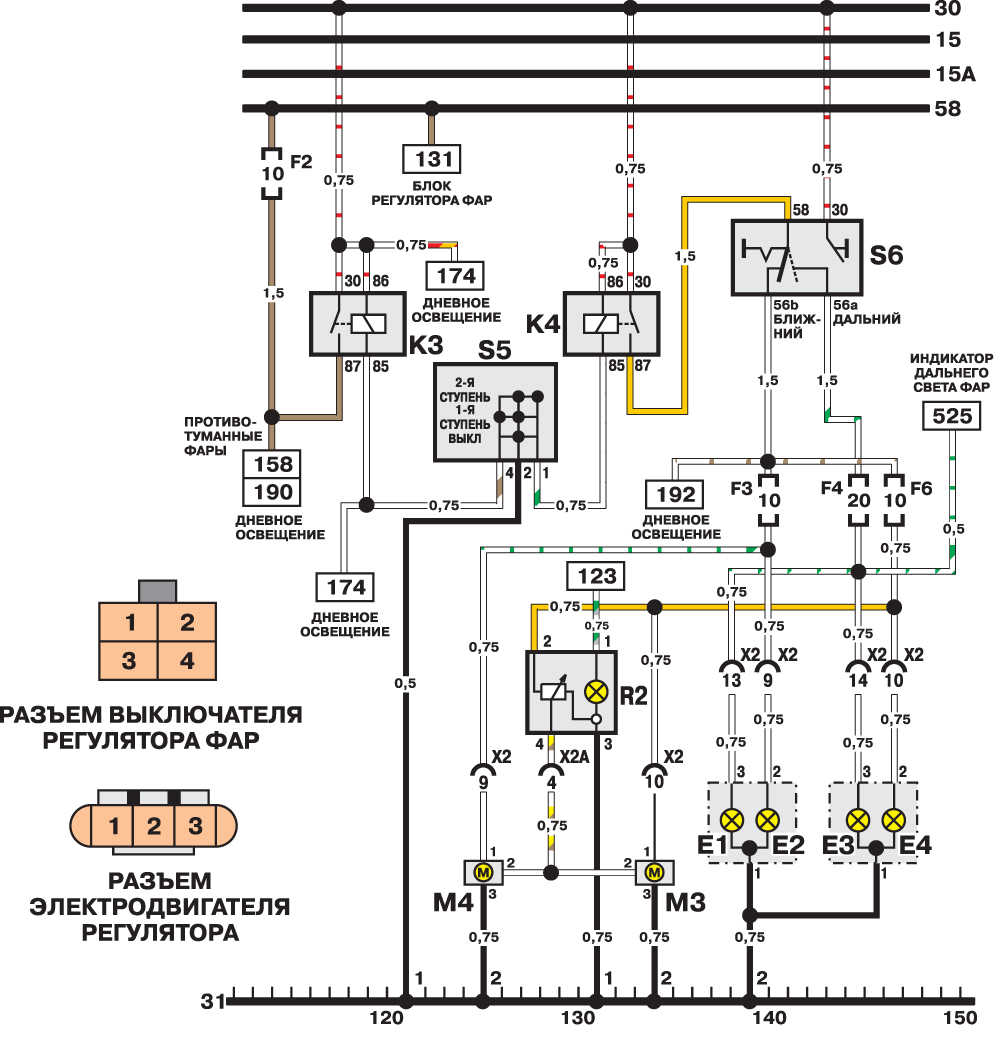

М4    Электродвигатель регулятора

М5    Электродвигатель регулятора

1) При включенном зажигании отсоединить разъем выключателя регулятора фар.

2) Присоединить вольтметр к клемме 2 разъема выключателя и "массе", измерить напряжение. Если напряжение отличается от номинального значения, проверить проводку на наличие разрыва и исправность предохранителя № 6.

3) Измерить электрической сопротивление между клеммами 2 и 4 разъема выключателя регулятора фар. Если измеренное сопротивление отличается от номинальных значений, следует заменить выключатель регулятора фар.
