13.13. Регулировка схождения передних колес
| ОБЩИЕ СВЕДЕНИЯ |
Регулировка схождения передних колес
 |

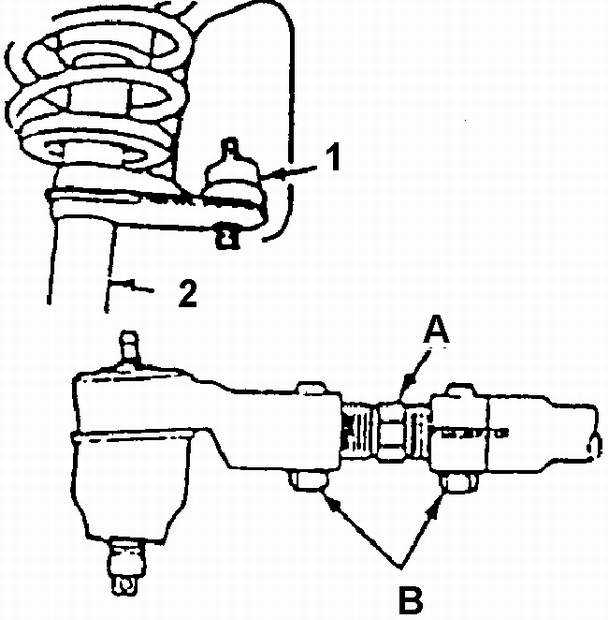

А. ОТРЕГУЛИРОВАТЬ СХОЖДЕНИЕ КОЛЕС ВРАЩЕНИЕМ
ВИНТА В. ОСЛАБИТЬ ЗАТЯЖКУ БОЛТОВ КЛЕММОВЫХ СОЕДИНЕНИЙ. ПОСЛЕ РЕГУЛИРОВКИ ЗАТЯНУТЬ МОМЕНТОМ 20 Нм 1. НАКОНЕЧНИК РУЛЕВОЙ ТЯГИ 2. ПРУЖИННАЯ СТОИКА ПОДВЕСКИ |
Схождение передних колес регулируется изменением длины рулевых тяг. Отпустить болты В клеммовых зажимов на левой и правой рулевой тяге. Затем вращением регулировочных винтов А установить требуемое значение схождения передних колес. При этом длины рулевых тяг должны быть одинаковы.
Затянуть болты клеммовых соединений рулевых тяг моментом 20 Нм.
