8.2. Датчики

8.2.1. Датчик температуры охлаждающей жидкости (ДТЖ)

ОБЩИЕ СВЕДЕНИЯ

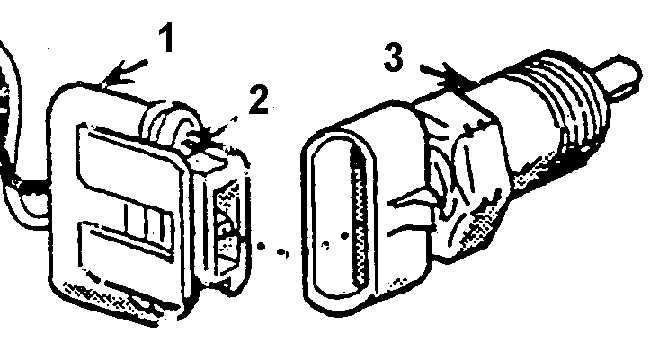

Датчик температуры охлаждающей жидкости

1. ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ
2. ЛАПКА ФИКСАТОР
3. ДАТЧИК

ДТЖ установлен в системе охлаждения двигателя. В ДТЖ используется термистор, который изменяет электрическое сопротивление в зависимости от температуры. При низкой температуре охлаждающей жидкости (–40° С) сопротивление термистора составляет около 100 кОм, а пои высокой температуре (130° С) – только 70 Ом. ЭБУ питает цепь ДТЖ постоянным опорным напряжением чepeз последователь но включенное сопротивление. Напряжение сигнала ДТЖ велико, когда двигатель холодный, и уменьшается по мере прогрева двигателя. По напряжению сигнала ДТЖ ЭБУ определяет температуру двигателя, которая учитывается при управлении многими системами и узлами двигателя. При отказе цепи ДТЖ ЭБУ устанавливает код неисправности 14 и записывает его в память. Для устранения отказа необходимо провести диатонику и отремонти ровать проводку или заменить датчик.

Предупреждение проявлять осторожность! Повреждение ДТЖ вызовет ненормальную работу системы впрыска топлива.

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сбросить давление в системе охлаждения.

2. Отрицательный провод батареи.

3. Электрический разъем.

4. Осторожно вывернуть ДТЖ.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Нанести на резьбу герметик P/N 1052080 или аналогичный ему.

2. Ввернуть ДТЖ в гнездо. Затянуть ДТЖ моментом 30 Нм.

3. Электрический разъем.

4. Отрицательный провод батареи.

5. Долить охлаждающую жидкость и довести ее уровень до нормы.
