Панель управление

Снятие

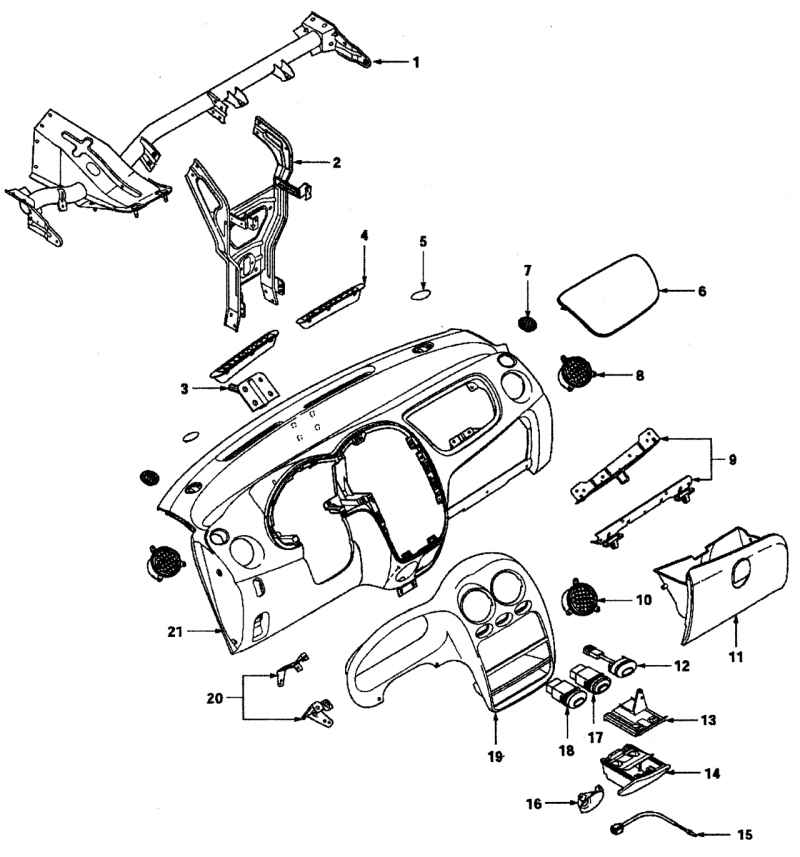

Рис. 9.40. Элементы панели управления: 1 — каркасная балка; 2 — центральный каркас; 3 — направляющий кронштейн панели управления; 4 — решетка обдува ветрового стекла; 5 — заглушка; 6 — заглушка; 7 — решетка обдува бокового стекла; 8 — боковой дефлектор; 9 — фиксатор перчаточного ящика; 10 — центральные дефлекторы; 11 — перчаточный ящик; 12 — заглушка; 13 — направляющая пепельницы; 14 — пепельница; 15 — подсветка пепельницы; 16 — гнездо прикуривателя; 17 — включатель аварийного светового сигнала; 18 — заглушка (включатель противотуманных фар); 19 — молдинг панели управления; 20 — кронштейн крепления панели управления; 21 — панель управления

Элементы панели управления показаны на рис. 9.40.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите крышку звукового сигнала.

Снимите рулевое колесо с рулевой колонки.

Снимите кожухи рулевой колонки.

Снимите переключатели освещения и стеклоочистителей.

Снимите облицовку передней стойки.

Снимите молдинг панели управления в следующем порядке:

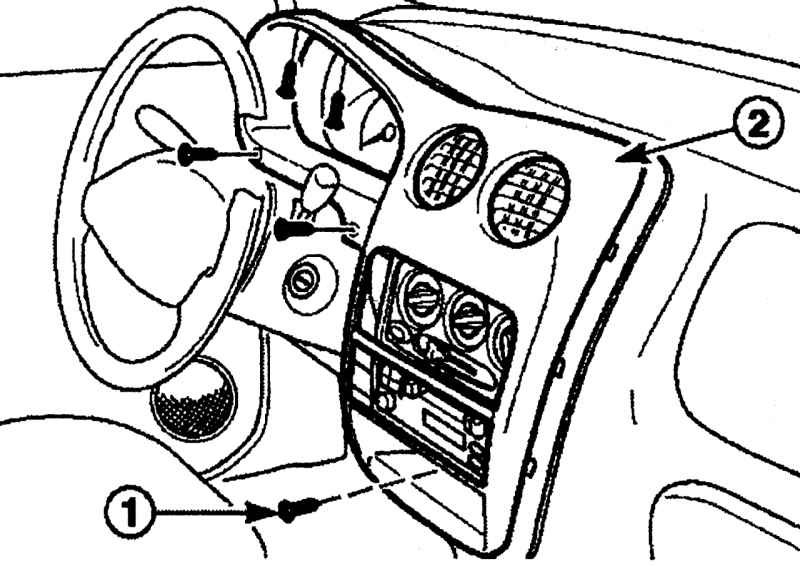

Рис. 9.41. Расположение винтов (1) крепления молдинга (2) панели управления

- выверните винты 1 (рис. 9.41);

- отверткой с плоским лезвием, снимите молдинг 2 панели управления. Для предотвращения повреждения панели управления, оберните лезвие отвертки мягкой тканью.

Снимите рычаг открытия замка капота с панели управления.

Снимите перчаточный ящик с панели управления.

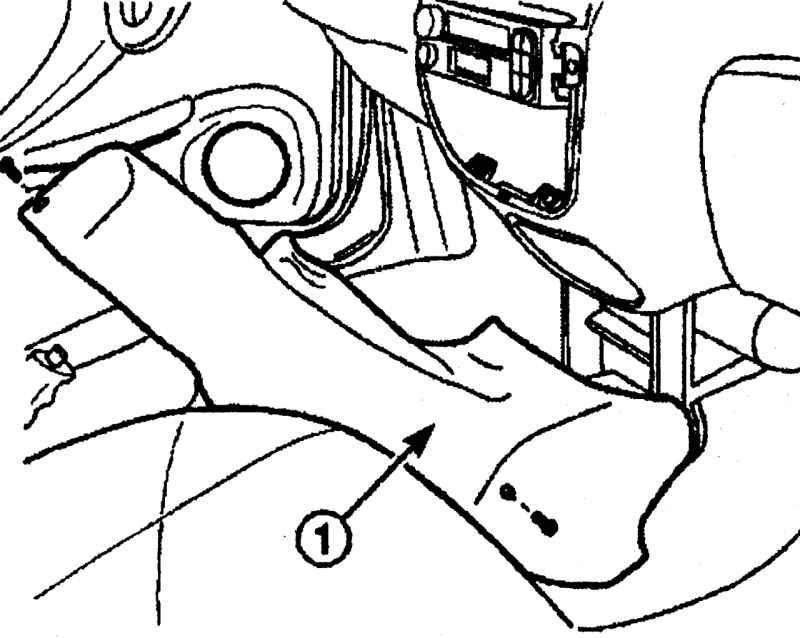

Рис. 9.42. Расположение винтов (1) крепления напольной консоли

Выверните винты 1 (рис. 9.42) крепления напольной консоли.

Отведите в сторону напольную консоль.

Снимите панель приборов в сборе.

Снимите контроллер кондиционера с панели управления.

Снимите аудиосистему с панели управления.

Отсоедините электрический разъем прикуривателя.

Отсоедините лампу подсветки пепельницы.

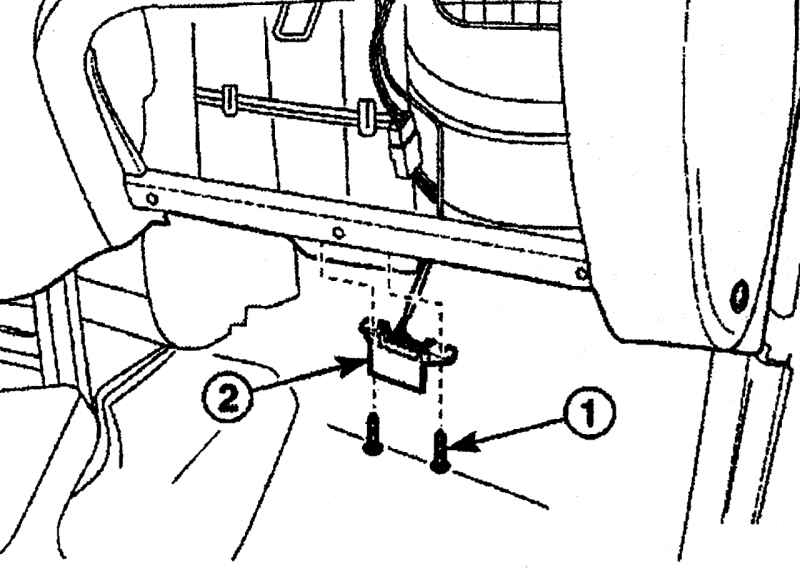

Рис. 9.43. Расположение винтов (1) крепления разъема передачи данных (2)

Отверните винты 1 (рис. 9.43) и отсоедините разъем передачи данных 2.

Снимите панель управления в сборе в следующем порядке:

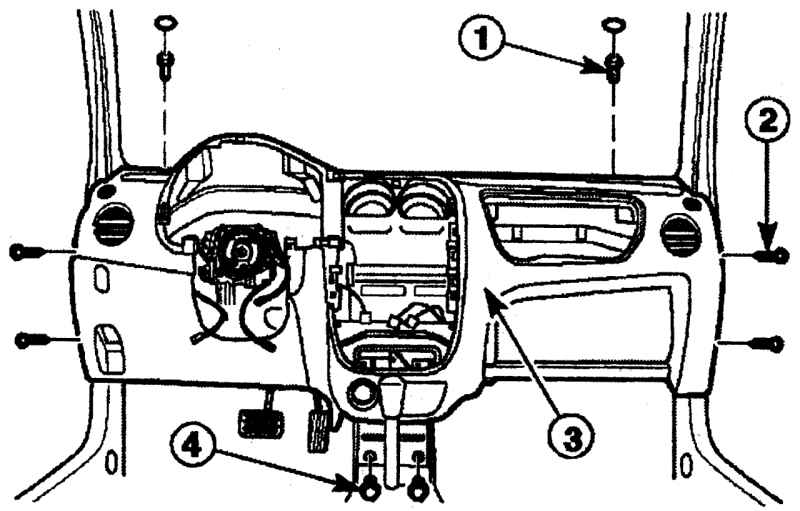

Рис. 9.44. Расположение болтов (1), боковых винтов (2) и стопорных болтов (4) крепления нижней части панели управления (3)

- снимите заглушки и выверните болты 1 (рис. 9.44);

- выверните боковые винты 2;

- выверните стопорные болты 4 крепления нижней части;

- снимите панель управления в сборе 3.

Установка

Установите панель управления и закрепите болтами и винтами.

Подсоедините разъем передачи данных и закрепите винтами.

Подсоедините лампу подсветки пепельницы.

Подсоедините разъем прикуривателя.

Установите аудиосистему на панель управления.

Установите контроллер кондиционера на панель управления.

Установите панель приборов в сборе.

Установите консоль пола и закрепите ее винтами.

Установите перчаточный ящик на панель управления.

Установите рычаг открытия замка капота на панель управления.

Установите молдинг панели управления и закрепите его винтами.

Установите облицовку передней стойки.

Установите переключатели освещения и стеклоочистителей.

Установите кожухи рулевой колонки.

Установите рулевое колесо на рулевую колонку.

Установите крышку звукового сигнала.

Подсоедините провод «массы» к аккумуляторной батарее.

Разборка и сборка панели управления

Разборка

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите панель управления в сборе.

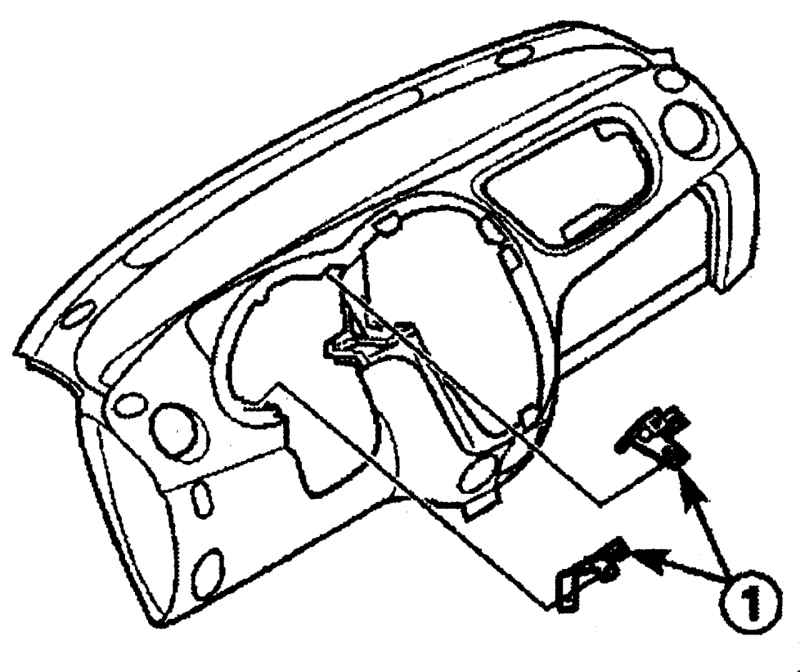

Рис. 9.45. Расположение винтов крепления кронштейнов (1) панели управления

Выверните винты и снимите кронштейны 1 (рис. 9.45) панели управления.

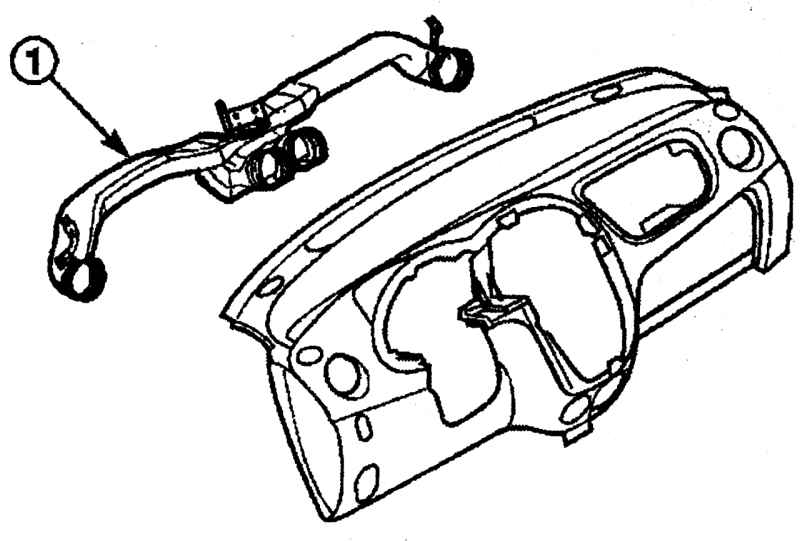

Рис. 9.46. Снятие воздуховодов (1) с панели управления

Выверните винты и снимите воздуховоды 1 (рис. 9.46) с панели управления.

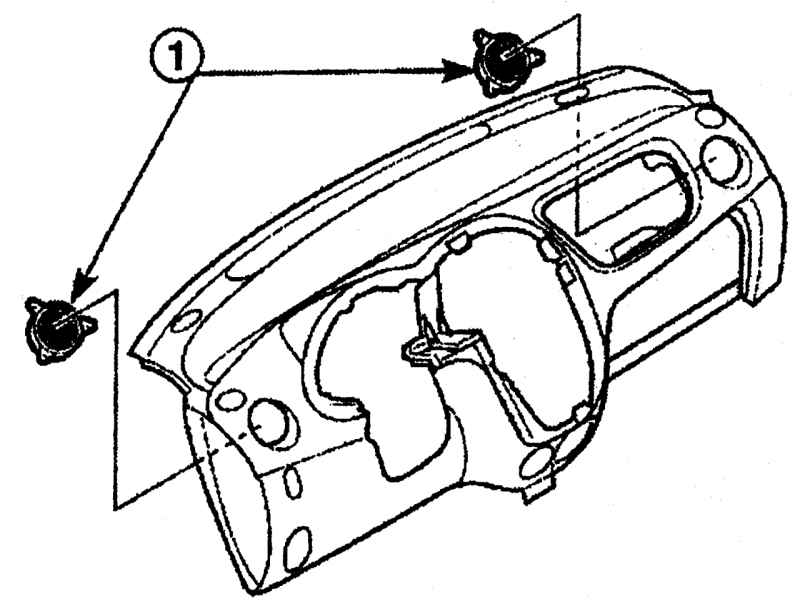

Рис. 9.47. Снятие дефлекторов (1) с панели управления

Выверните винты и снимите дефлекторы 1 (рис. 9.47) с панели управления.

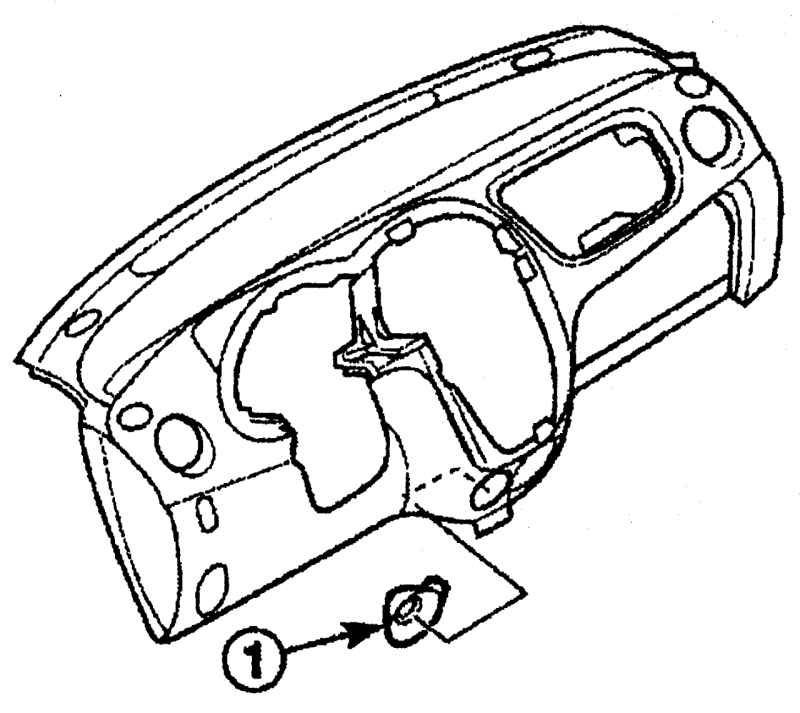

Рис. 9.48. Снятие гнезда прикуривателя (1) с панели управления

Выверните винты и снимите гнездо прикуривателя 1 (рис. 9.48) с панели управления.

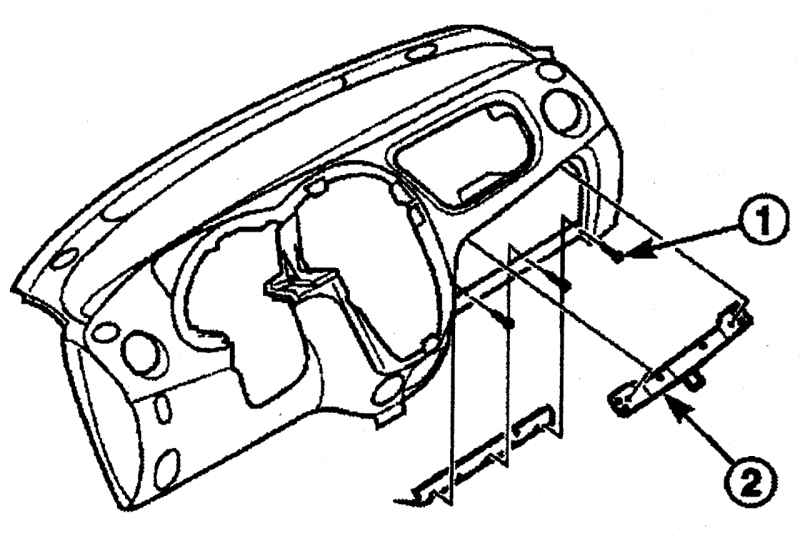

Рис. 9.49. Расположение винтов (1) крепления фиксатора и кронштейна (2) панели управления

Выверните винты 1 (рис. 9.49) и снимите фиксатор и кронштейн 2 перчаточного ящика с панели управления.

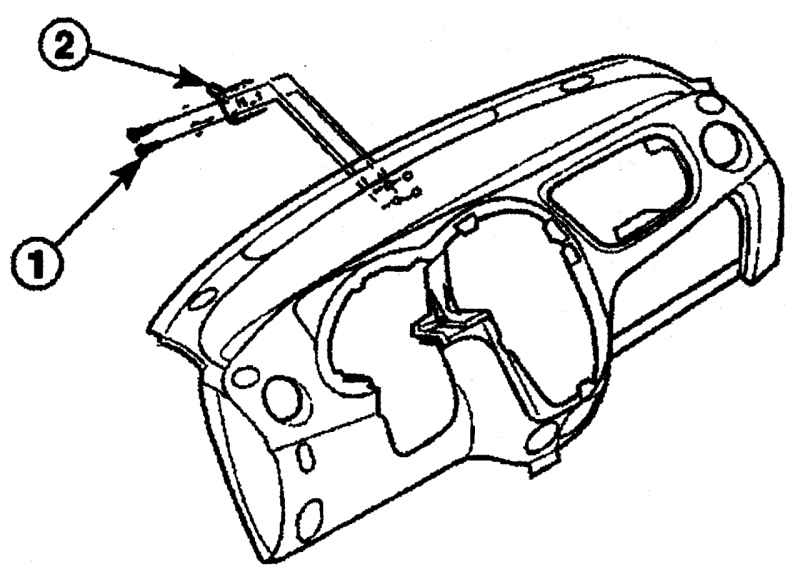

Рис. 9.50. Расположение винтов (1) крепления направляющего кронштейна (2) панели управления

Выверните винты 1 (рис. 9.50) и снимите направляющий кронштейн 2 с панели управления.

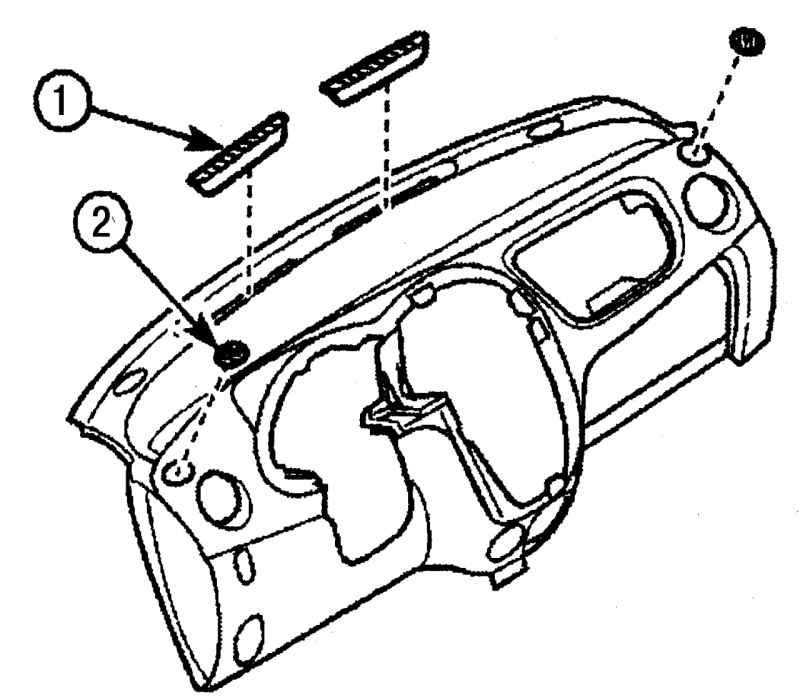

Рис. 9.51. Снятие решеток антиобледенителя (1) и обдува боковых стекол (2) с панели управления

Снимите решетки антиобледенителя 1 (рис. 9.51) и обдува боковых стекол 2 с панели управления.

Сборка

Установите решетки антиобледенителя и обдува боковых стекол.

Установите направляющий кронштейн на панель управления и закрепите его винтами.

Установите фиксатор и кронштейн перчаточного ящика панели управления и закрепите его винтами.

Установите гнездо прикуривателя на панель управления и закрепите его винтами.

Установите дефлекторы на панель управления и закрепите их винтами.

Установите воздуховоды на панель управления и закрепите их винтами.

Установите панель управления в сборе.

Подсоедините провод «массы» к аккумуляторной батарее.

Каркасная балка

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите панель управления в сборе.

Рис. 9.52. Расположение винтов (1) крепления трубопровода антиобледенителя (2) каркасной балки

Выверните винты 1 (рис. 9.52) и снимите трубопровод антиобледенителя 2 каркасной балки.

Отверните гайки и снимите рулевую колонку.

Отсоедините электрические разъемы и снимите жгуты проводов в следующем порядке:

- снимите крепежные полоски крепления жгутов проводов;

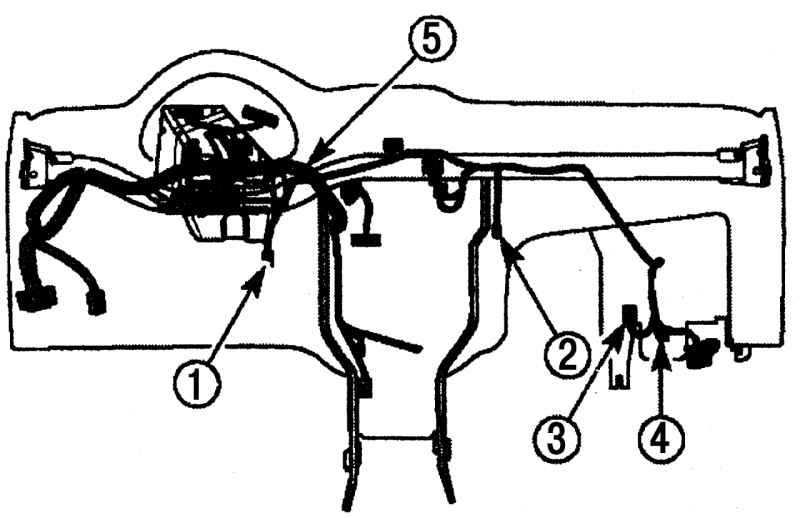

Рис. 9.53. Расположение электрических разъемов выключателя стоп-сигнала (1), термостата (2), резистора двигателя вентилятора отопителя (3) и двигателя вентилятора отопителя (4) на жгутах проводов (5)

- отсоедините электрический разъем 1 (рис. 9.53) выключателя стоп-сигнала;

- отсоедините электрический разъем термостата 2;

- отсоедините электрический разъем двигателя вентилятора отопителя 4;

- отсоедините электрический разъем резистора двигателя вентилятора отопителя 3;

- снимите жгуты проводов 5.

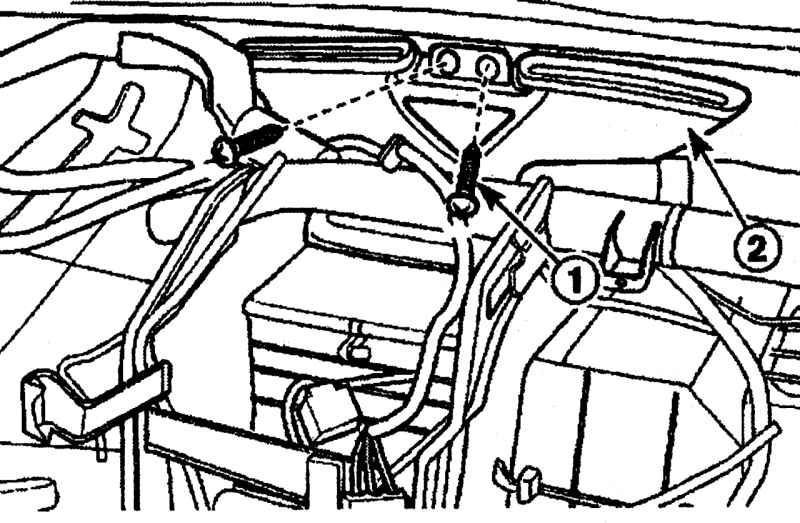

Рис. 9.54. Расположение винтов (1) крепления воздуховодов (2) антиобледенителя к панели щитка

Выверните винты 1 (рис. 9.54) и снимите воздуховоды 2 антиобледенителя с панели щитка.

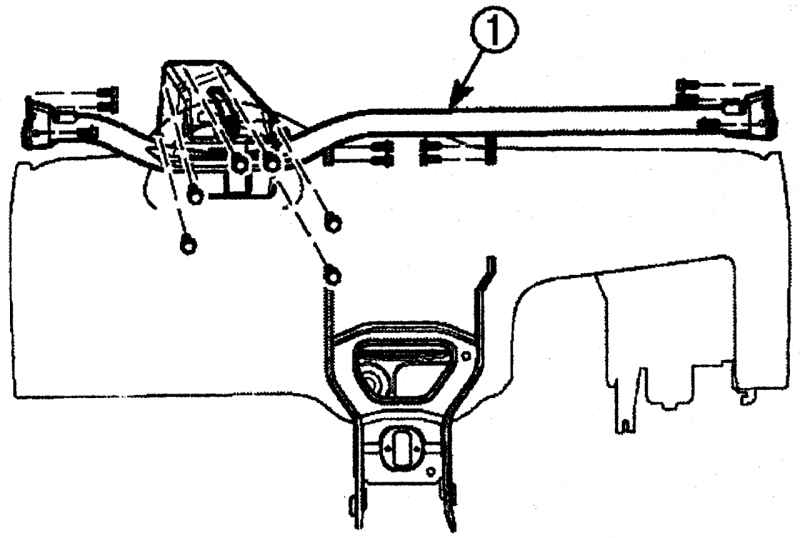

Рис. 9.55. Расположение винтов крепления каркасной балки (1)

Выверните винты и снимите каркасную балку 1 (рис. 9.55).

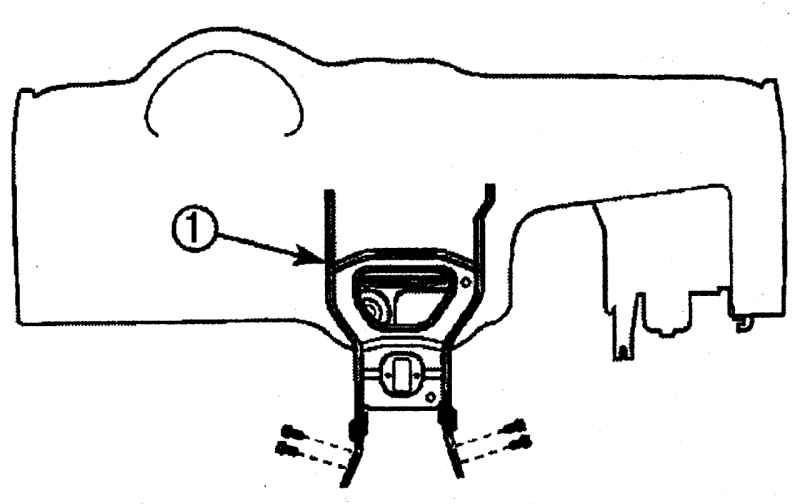

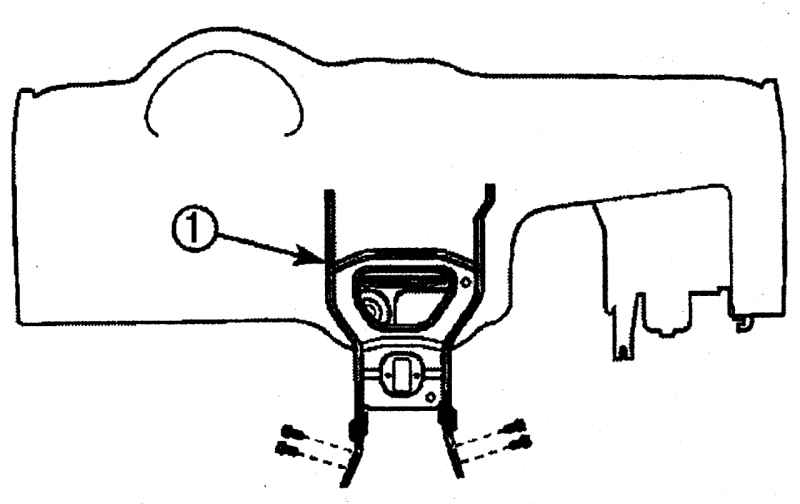

Рис. 9.56. Расположение винтов крепления центрального каркаса (1)

Выверните болты и снимите центральный каркас 1 (рис. 9.56).

Установка

Установите каркасную балку и закрепите ее болтами.

Установите центральный каркас и закрепите его болтами.

Установите трубопровод антиобледенителя на панель щитка и закрепите винтами.

Установить воздуховод антиобледенителя на панель щитка и закрепите его винтами.

Установите на место жгут проводов и подсоедините электрические разъемы к резистору двигателя вентилятора отопителя, двигателю вентилятора отопителя, термостату и включателю стоп-сигнала. Закрепите жгуты проводов крепежными полосками.

Установите рулевую колонку и закрепите ее гайками.

Установите воздуховод антиобледенителя и закрепите его винтами.

Установите панель управления в сборе.

Подсоедините провод «массы» к аккумуляторной батарее.

Панель приборов

Снятие

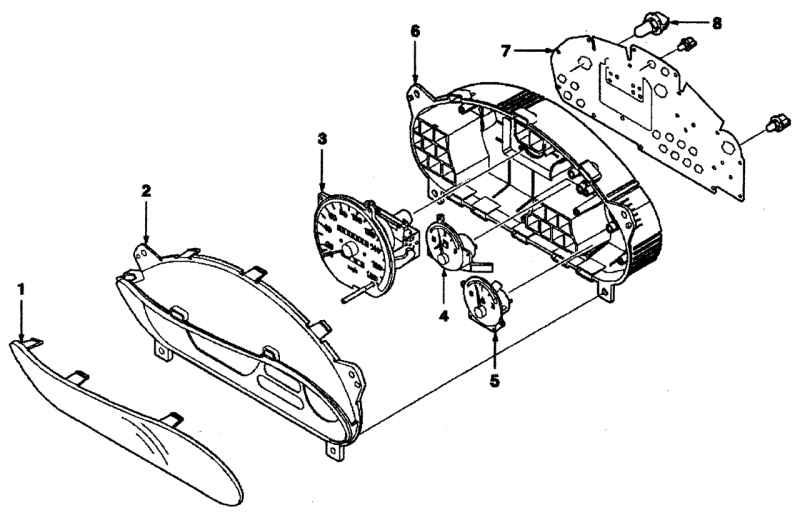

Рис. 9.57. Элементы панели приборов: 1 — стекло панели приборов; 2 — накладка панели приборов; 3 — спидометр; 4 — указатель уровня топлива; 5 — указатель температуры; 6 — корпус панели приборов; 7 — электрическая плата; 8 — лампа подсветки панели приборов

Элементы панели приборов показаны на рисунке 9.57.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите молдинг панели управления.

Снимите панель приборов в сборе в следующем порядке:

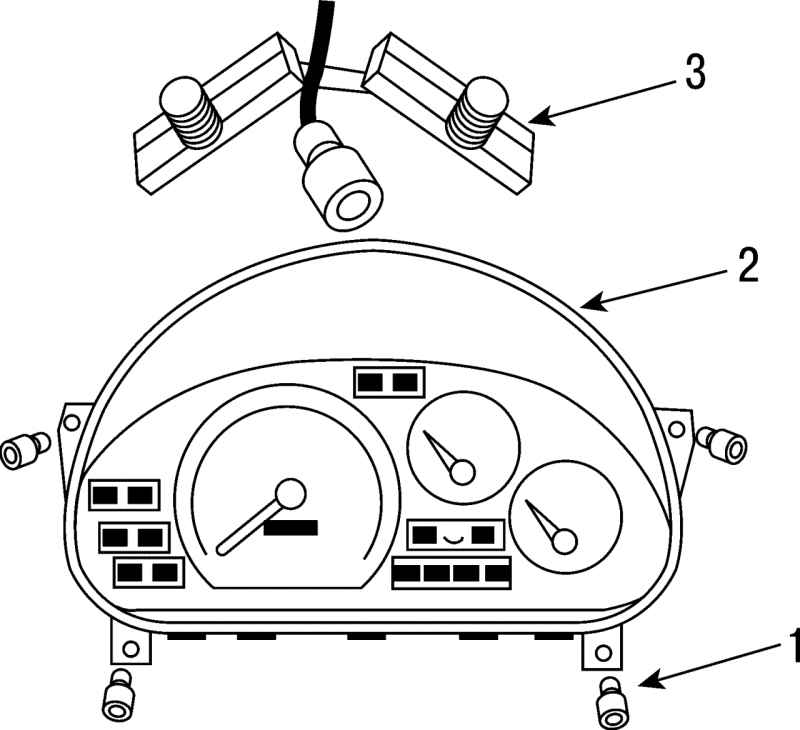

Рис. 9.58. Расположение винтов (1) крепления панели приборов (2) и электрического разъема и троса спидометра (3)

- выверните винты 1 (рис. 9.58);

- отсоедините электрический разъем и трос спидометра 3;

- снимите панель приборов 2 с панели управления.

Установка

Подсоедините к панели приборов электрический разъем и трос спидометра.

Установите панель приборов в панель управления и закрепите ее винтами.

Установите молдинг панели управления.

Подсоедините провод «массы» к аккумуляторной батарее.

Контрольные лампы

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите панель приборов с панели управления.

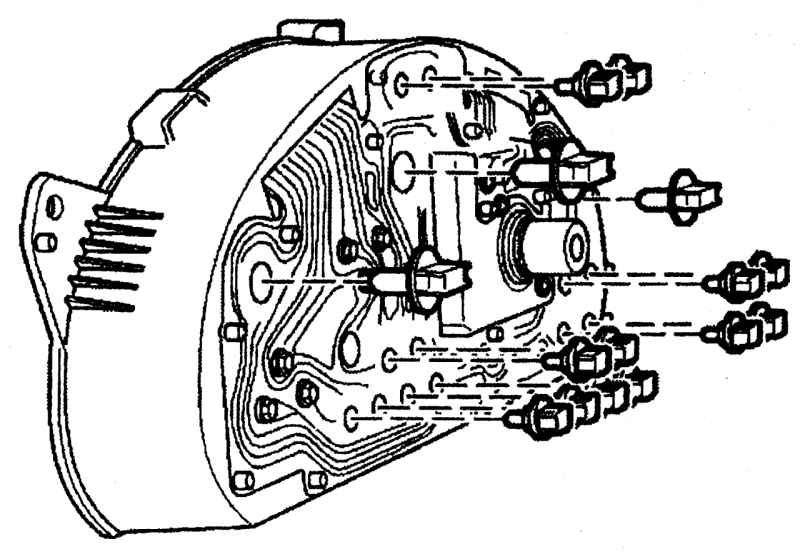

Рис. 9.59. Снятие контрольных ламп с панели приборов

С обратной стороны панели приборов снимите контрольные лампы (рис. 9.59).

Назначение, цвет и мощность ламп панели приборов приведены в табл. 9.9.

Таблица 9.9        Назначение, цвет и мощность ламп панели приборов

Контрольная лампа	Цвет	Напряжение, В/мощность, Вт
Зарядки аккумуляторной батареи	Красный	14/1,4
Непристегнутого ремня безопасности	Красный	14/1,4
Дальнего света	Голубой	14/1,4
Низкого уровня топлива	Желтый	12/3
Давления масла	Красный	14/1,4
Стояночного тормоза и тормозной жидкости	Красный	14/1,4
Неисправности двигателя	Желтый	14/1,4
Указателей поворота	Зеленый	14/1,4
Подсветка панели приборов	Голубой	12/3
Задней противотуманной фары	Желтый	14/1,4

Установка

С обратной стороны панели приборов установите контрольные лампы.

Установите панель приборов на панель управления.

Подсоедините провод «массы» к аккумуляторной батарее.

Спидометр

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите панель приборов с панели управления.

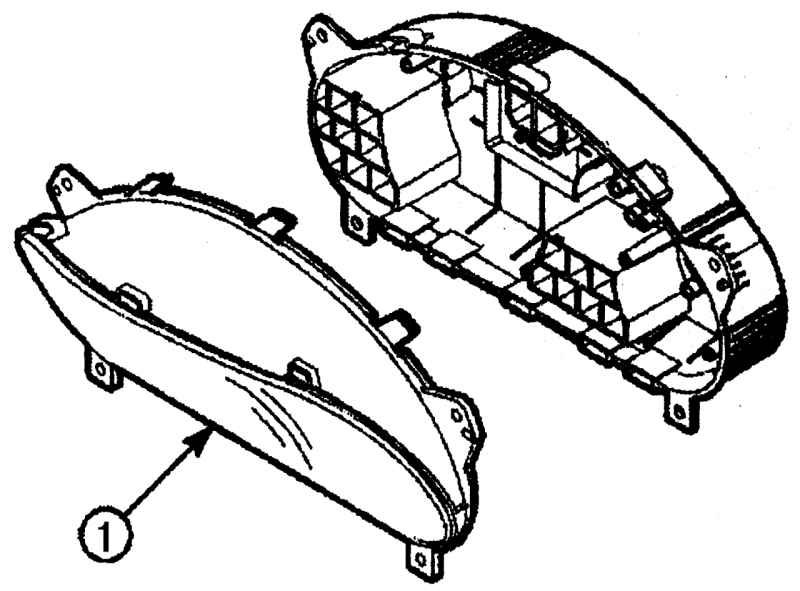

Рис. 9.60. Снятие стекла и накладки (1) с панели приборов

Снимите стекло и накладку 1 (рис. 9.60) с панели приборов.

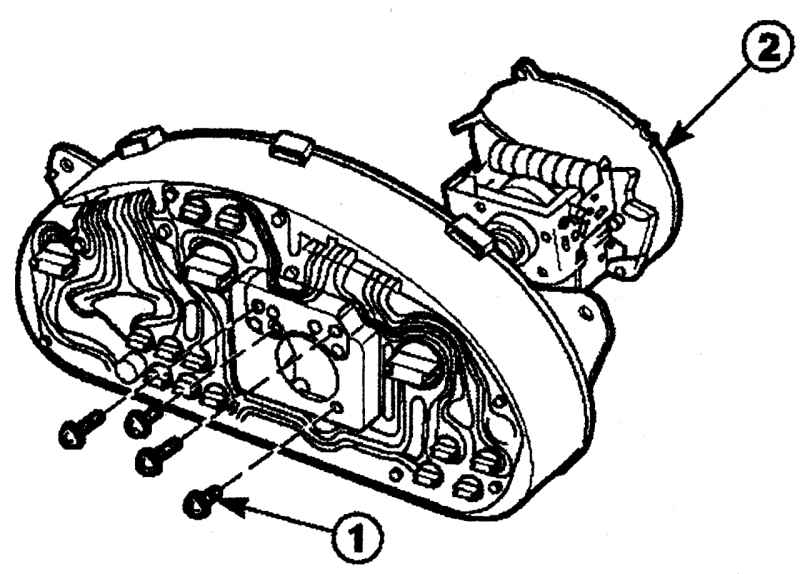

Рис. 9.61. Расположение винтов (1) и снятие спидометра (2) с панели приборов

С обратной стороны панели приборов выверните винты 1 (рис. 9.61) и снимите спидометр 2.

Установка

Установите спидометр и закрепите его винтами.

Установите стекло и накладку панели приборов.

Установите панель приборов на панель управления.

Подсоедините провод «массы» к аккумуляторной батарее.

Измеритель уровня топлива и температуры

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите панель приборов с панели управления.

Снимите стекло и накладку 1 (см. рис. 9.60) с панели приборов.

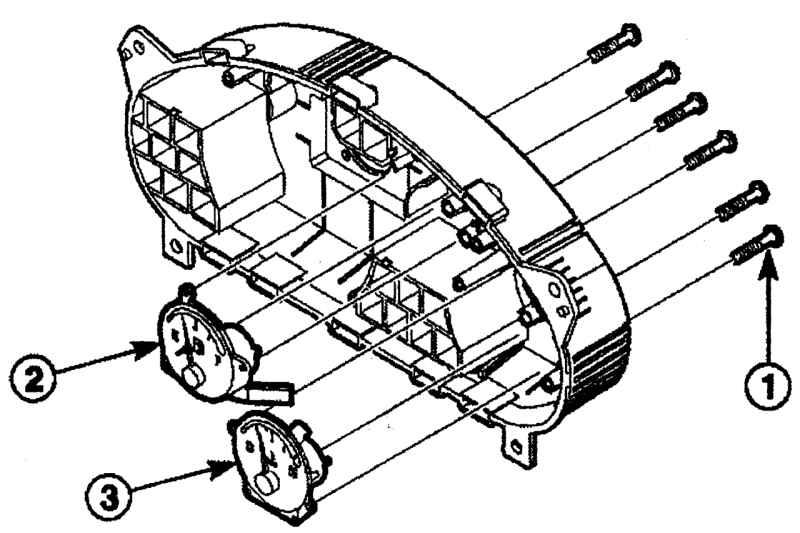

Рис. 9.62. Расположение винтов (1) и снятие указателей уровня топлива (2) и температуры (3) с панели приборов

С обратной стороны панели приборов выверните винты 1 (рис. 9.62) и снимите указатели уровня топлива 2 и температуры 3 с панели приборов.

Установка

Установите указатели уровня топлива и температуры на панель приборов и закрепите их винтами.

Установите стекло и накладку панели приборов.

Установите панель приборов на панель управления.

Подсоедините провод «массы» к аккумуляторной батарее.

Прикуриватель

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите пепельницу из направляющей салазки.

Извлеките прикуриватель из гнезда.

Снимите гнездо прикуривателя в следующем порядке:

- вытолкните гнездо;

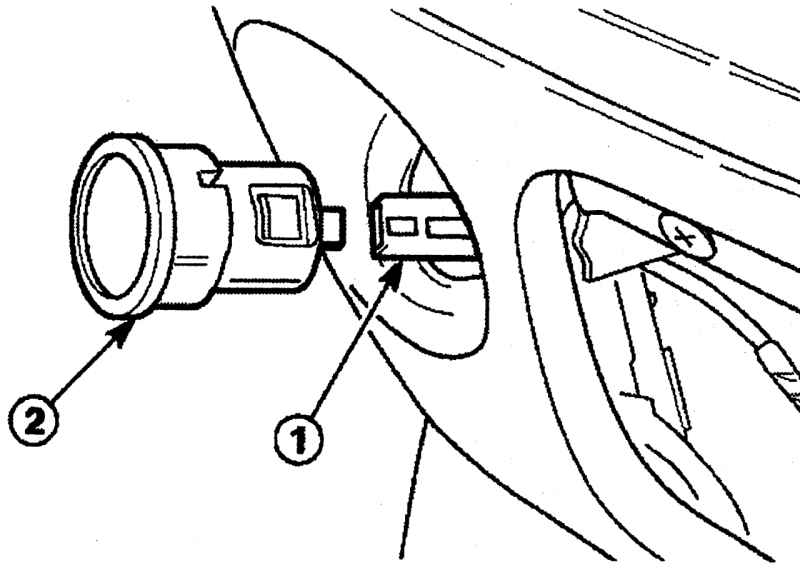

Рис. 9.63. Отсоединение электрического разъема (1) и снятие гнезда (2) прикуривателя

- отсоедините электрический разъем 1 (рис. 9.63);

- снимите гнездо 2 прикуривателя.

Предупреждение Края направляющей салазки пепельницы очень острые и могут причинить серьезный ущерб.

Установка

Подсоедините электрический разъем к гнезду прикуривателя.

Установите гнездо прикуривателя.

Установите прикуриватель в гнездо.

Установите пепельницу.

Подсоедините провод «массы» к аккумуляторной батарее.

Пепельница

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

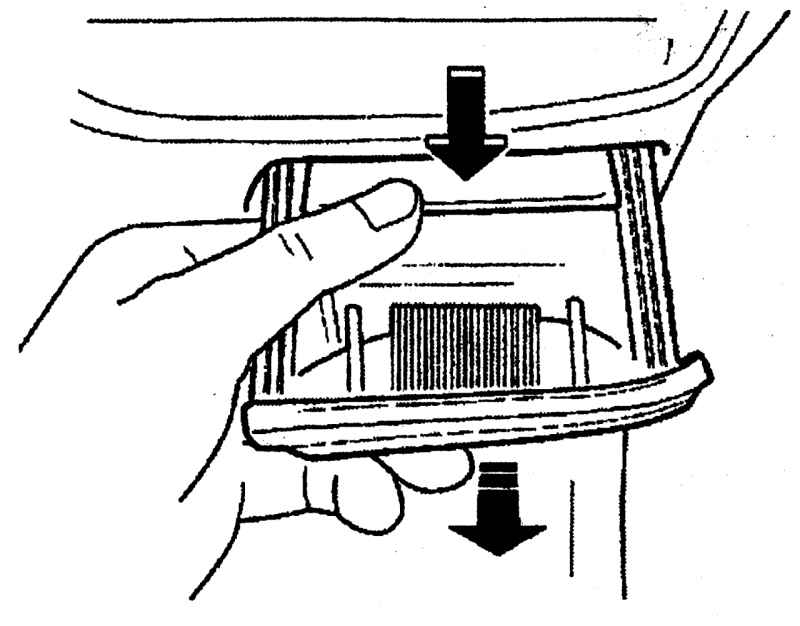

Рис. 9.64. Нажатие верхней пластины для снятия пепельницы

Снимите пепельницу из салазок, нажимая на верхнюю пластину (рис. 9.64).

Снимите салазки пепельницы с панели управления в следующем порядке:

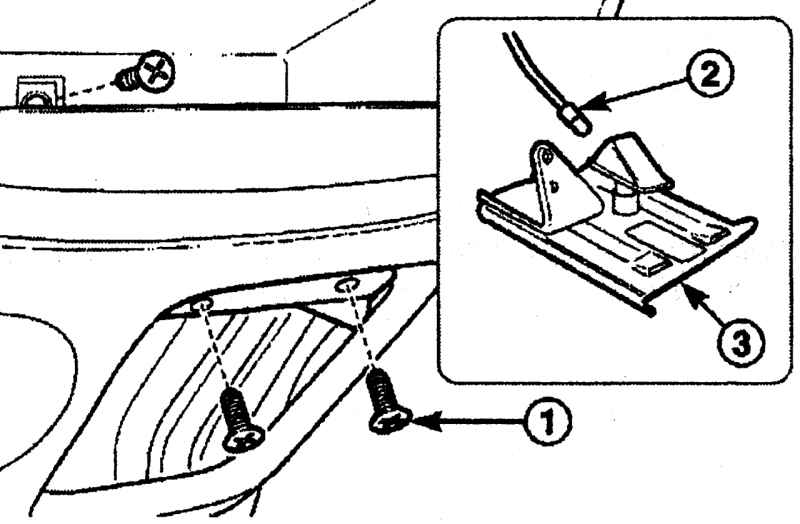

Рис. 9.65. Расположение винтов (1) крепления салазок (2) пепельницы и снятие лампы (3) с салазок

- выверните винты 1 (рис. 9.65);

- снимите салазки 2 пепельницы;

- снимите лампу 3 с салазок пепельницы.

Установка

Установите лампу на салазки пепельницы.

Установите салазки пепельницы и закрепите винтами.

Вставьте пепельницу в салазки.

Подсоедините провод «массы» к аккумуляторной батарее.

Дефлекторы панели управления

Снятие

Снимите молдинг панели управления.

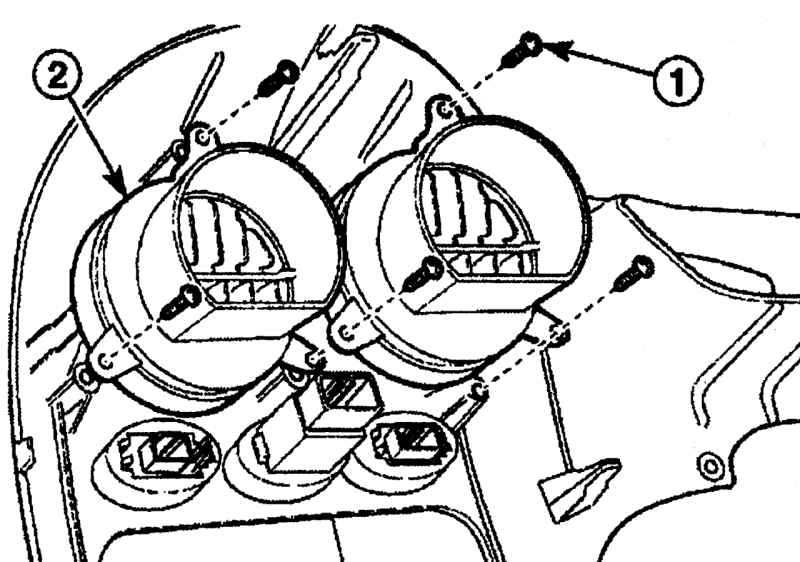

Рис. 9.66. Расположение винтов (1) крепления дефлекторов (2) к панели управления

Выверните винты 1 (рис. 9.66) и снимите дефлекторы 2 с панели управления.

Установка

Установите дефлекторы на панель управления и закрепите их винтами.

Установите молдинг панели управления.

Электронные часы

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

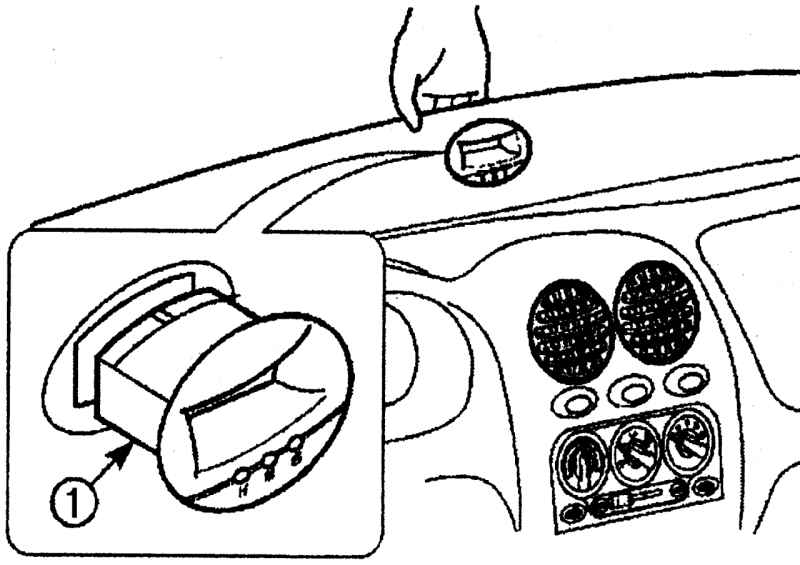

Рис. 9.67. Освобождение фиксатора цифровых часов (1) после снятия решетки антиобледенителя

Снимите решетку антиобледенителя и освободите фиксаторы цифровых часов 1 (рис. 9.67).

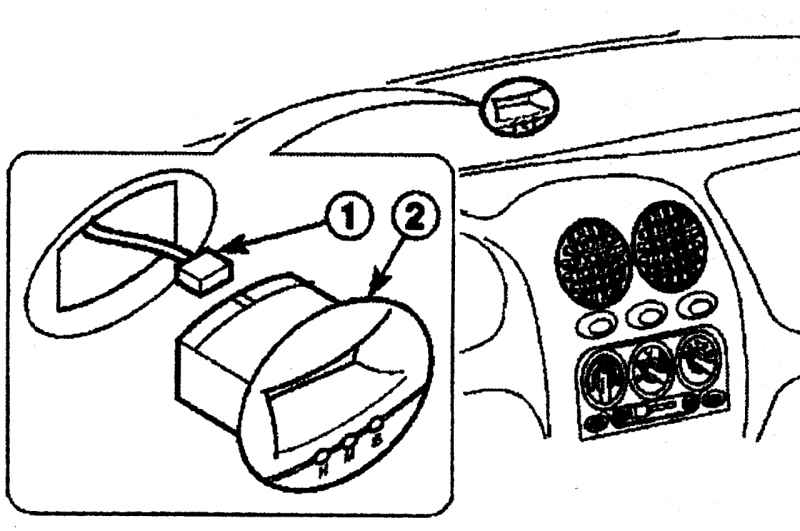

Рис. 9.68. Отсоединение электрического разъема (1) от цифровых часов (2)

Снимите цифровые часы 2 (рис. 9.68) с панели управления и отсоедините от них электрический разъем 1.

Установка

Подсоедините электрический разъем к цифровым часам.

Установите цифровые часы на панель управления.

Подсоедините провод «массы» к аккумуляторной батарее.

Настройте часы.

Перчаточный ящик

Снятие

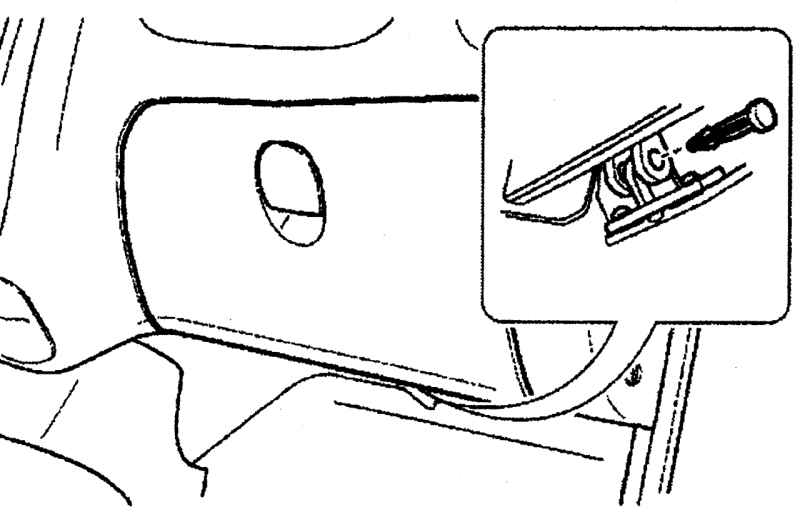

Рис. 9.69. Снятие шарнирных шпилек с основания перчаточного ящика

Снимите шарнирные шпильки в основании перчаточного ящика (рис. 9.69).

Снимите перчаточный ящик с панели управления.

Установка

Установите перчаточный ящик в панель управления и закрепите шарнирными шпильками.
