Дэу Матиз. Ремонт компрессора системы кондиционирования

Дэу Матиз. Ремонт компрессора системы кондиционирования

Разборка

Снимите компрессор.

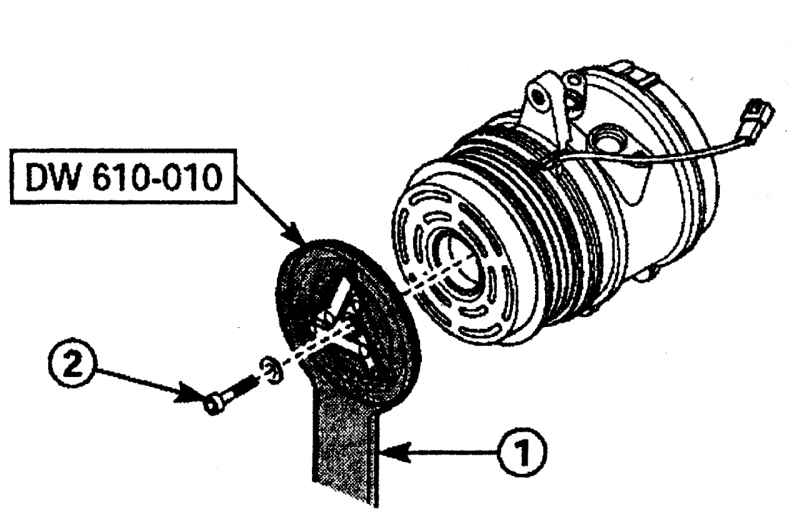

Рис. 8.48. Фиксация от проворачивания ведущей пластины сцепления при отворачивании болта (2) инструментом DW 610—010 (1)

Инструментом DW 610—010 1 (рис. 8.48) зафиксируйте от проворачивания ведущую пластину сцепления и выверните болт 2.

Снимите шкив компрессора в следующем порядке:

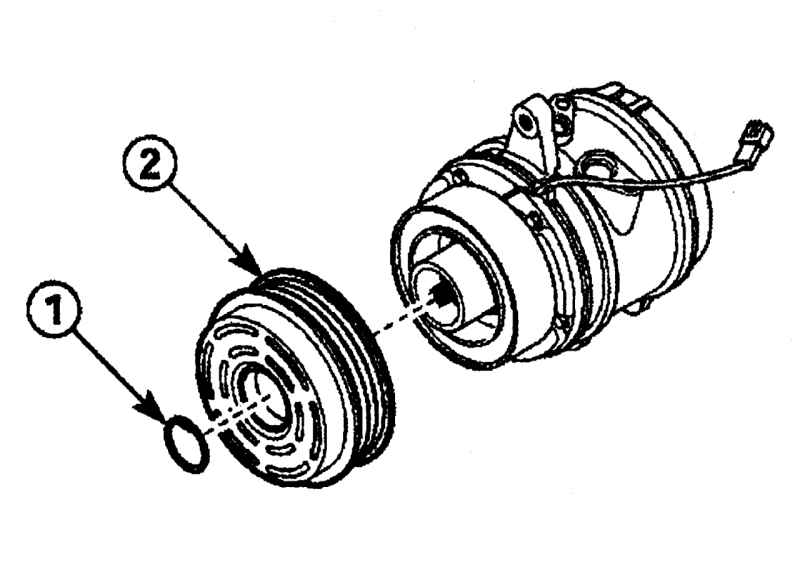

Рис. 8.49. Снятие стопорного кольца (1) и шкива (2) компрессора

- используя съемник колец, снимите стопорное кольцо 1 (рис. 8.49);

- снимите шкив 2.

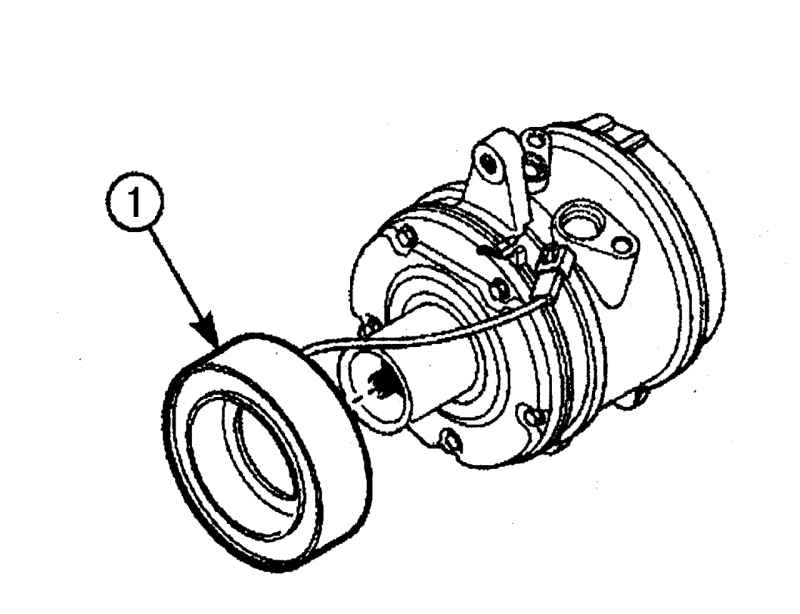

Рис. 8.50. Снятие электромагнитной катушки (1) муфты компрессора

Отсоедините электрический разъем и снимите электромагнитную катушку 1 муфты (рис. 8.50).

Сборка

Подсоедините электрический разъем и установите катушку муфты.

Установите шкив компрессора и стопорное кольцо.

Инструментом DW 610—010 зафиксируйте от проворачивания ведущую пластину сцепления; вверните и затяните болт оси моментом 13 Н·м.

Установите компрессор.
