Дэу Матиз. Главный тормозной цилиндр (ремонт)

Дэу Матиз. Главный тормозной цилиндр (ремонт)

Разборка

Снимите главный тормозной цилиндр.

Снимите бачок тормозной жидкости.

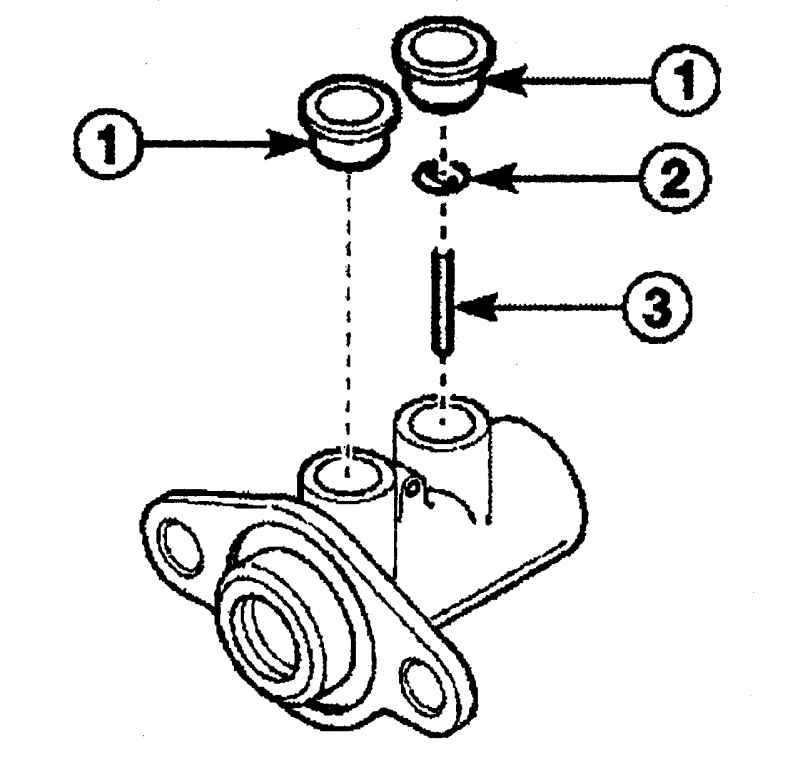

Рис. 7.51. Главный тормозной цилиндр: 1 — уплотнитель бачка; 2 — шайба; 3 — стопорный палец

Снимите уплотнитель бачка 1 (рис. 7.51).

Снимите шайбу 2.

Снимите стопорный палец 3.

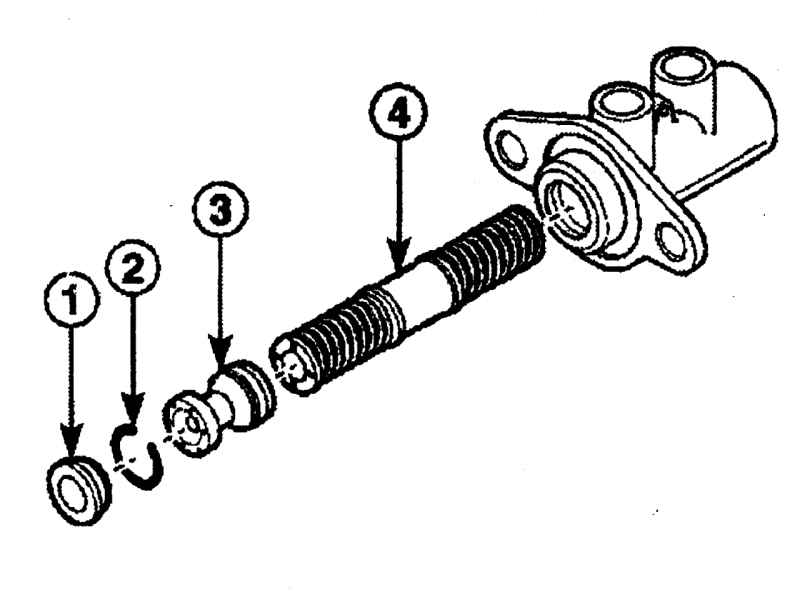

Рис. 7.52. Детали главного тормозного цилиндра: 1 — колпачок; 2 — стопорное кольцо; 3 — первичный поршень; 4 — вторичный поршень и пружина

Снимите колпачок 1 (рис. 7.52).

Снимите стопорное кольцо 2. При снятии стопорного кольца, избегайте повреждения поршня или стенок цилиндра.

Снимите первичный поршень 3.

Осторожно снимите вторичный поршень и пружину 4 с главного тормозного цилиндра.

Сборка

Установите вторичный поршень в сборе.

Установите стопорный палец.

Установите первичный поршень.

Установите стопорное кольцо.

Установите колпачок.

Установите шайбу.

Установите уплотнитель бачка.

Установите главный тормозной цилиндр.
