Дэу Матиз. Педаль тормоза (снятие и установка)

Дэу Матиз. Педаль тормоза (снятие и установка)

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите включатель стоп-сигнала.

Отсоедините педаль тормоза от вакуумного усилителя тормозов.

Снимите педаль тормоза в следующем порядке:

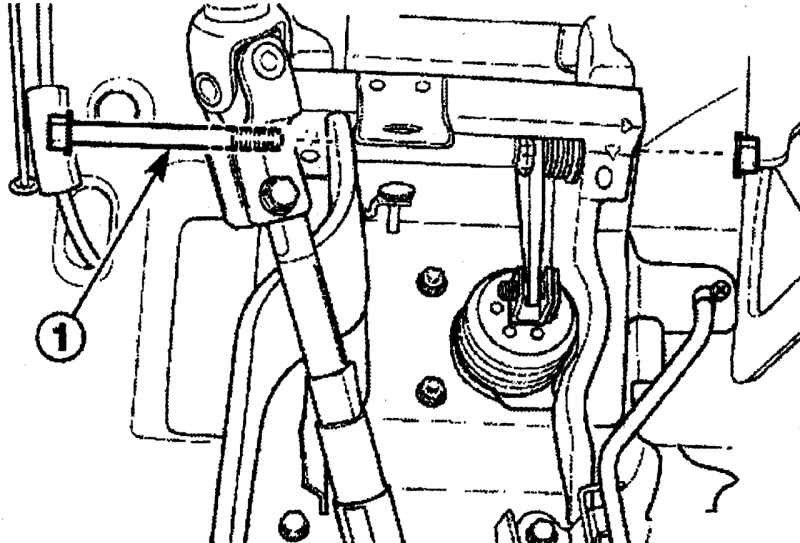

Рис. 7.12. Расположение болта (1) крепления педали тормоза

- выверните болт 1 (рис. 7.12);

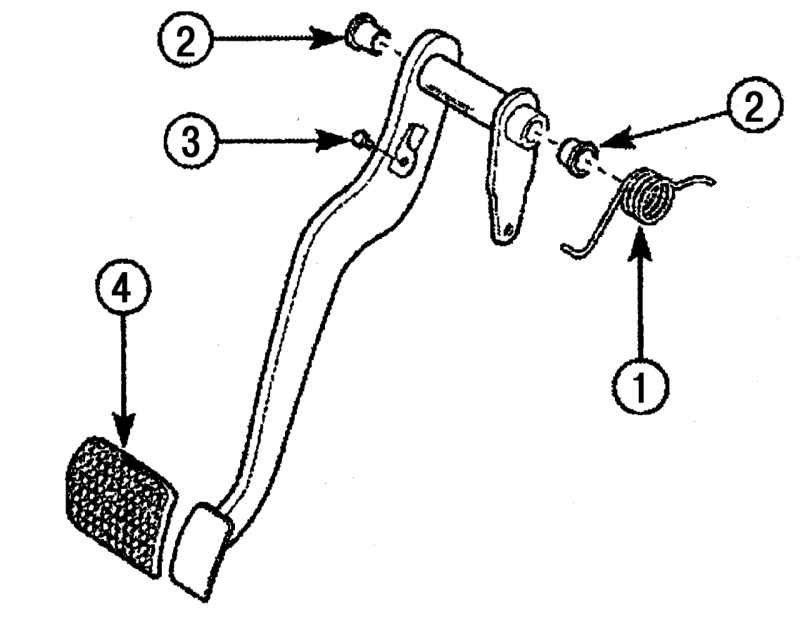

Рис. 7.13. Детали крепления педали тормоза: 1 — пружина; 2 — втулка; 3 — опорная подушка; 4 — накладка педали тормоза

- снимите пружину 1 (рис. 7.13) педали тормоза;

- снимите втулку 2;

- снимите опорную подушку 3;

- снимите накладку педали тормоза 4.

Установка

Установите накладку педали тормоза.

Установите пружину педали тормоза, втулку и опорную подушку.

Подсоедините педаль тормоза к вакуумному усилителю тормозов.

Затяните болт крепления педали тормоза к кронштейну моментом 18 Н·м.

Установите включатель фонаря стоп-сигнала.

Подсоедините провод «массы» к аккумуляторной батарее.
