Снятие и установка рулевого колеса

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите рулевое колесо в следующем порядке:

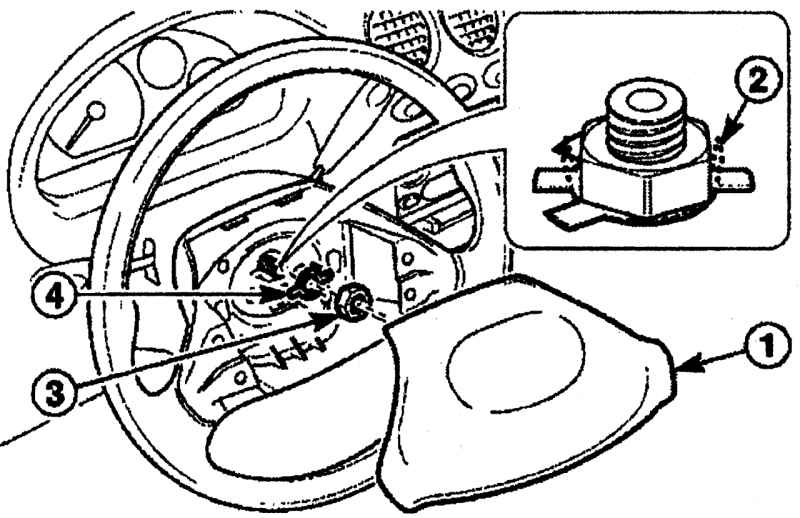

Рис. 6.51. Снятие рулевого колеса: 1 — кнопка выключателя звукового сигнала; 2 — усики блокирующей пластины; 3 — гайка; 4 — блокирующая пластина

- снимите кнопку 1 (рис. 6.51) выключателя звукового сигнала рулевого колеса;

- отогните усики 2 блокирующей пластины;

- отверните гайку 3;

- снимите блокирующую пластину 4.

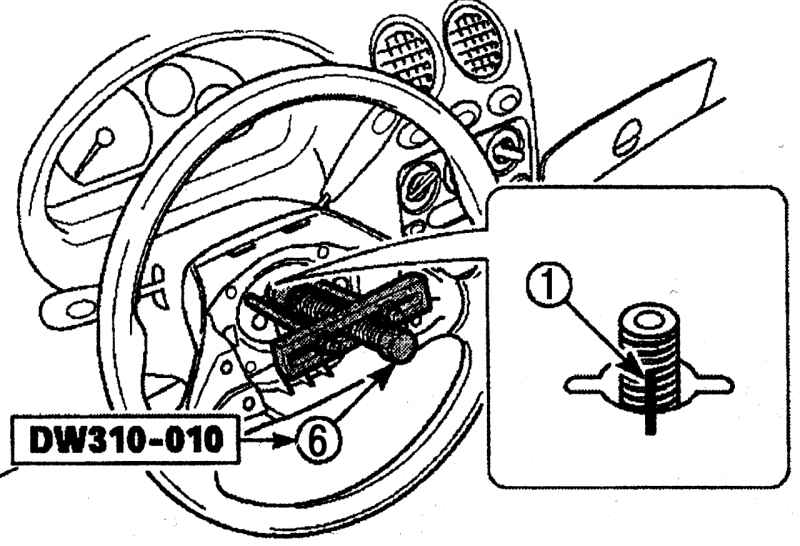

Рис. 6.52. Место нанесения меток (1) совмещения на рулевом колесе и рулевом валу и использование съемника DW 310—010 для снятия рулевого колеса

- нанесите метки 1 (рис. 6.52) совмещения на рулевое колесо и рулевой вал;

- используя съемник рулевого колеса DW 310—010, снимите рулевое колесо.

Предупреждение При проведении ремонта нельзя наносить удары молотком по верхней части рулевого вала.

Установка

Установите рулевое колесо с блокирующей пластиной и гайкой. При установке совместите рулевой вал с рулевым колесом в соответствии с ранее нанесенными метками.

Затяните гайку рулевого колеса моментом 23—33 Н·м.

Загните усики блокирующей пластины.

Установите кнопку выключателя сигнала рулевого колеса.

Подсоедините провод «массы» к аккумуляторной батарее.

Снятие и установка переключателей поворота и стеклоочистителя

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

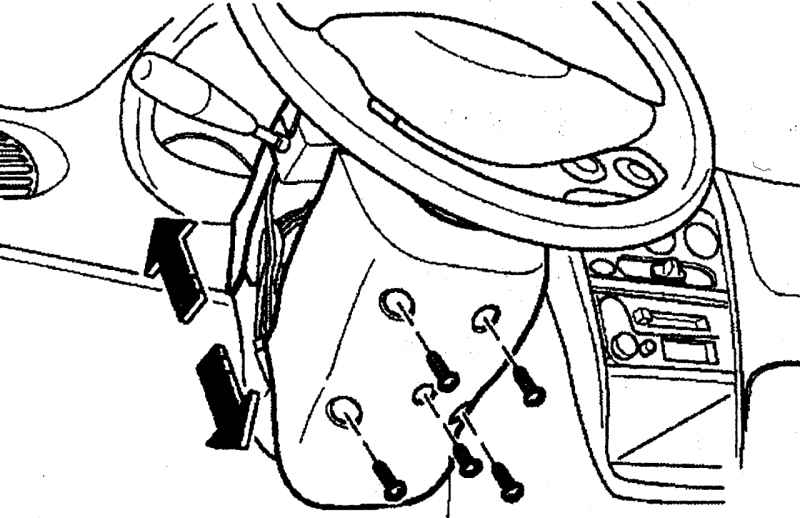

Рис. 6.53. Расположение винтов и направления снятия кожухов рулевой колонки

Выверните 4 винта и снимите нижний и верхний кожухи рулевой колонки (рис. 6.53).

Снимите кнопку 1 (см. рис. 6.51) выключателя звукового сигнала рулевого колеса.

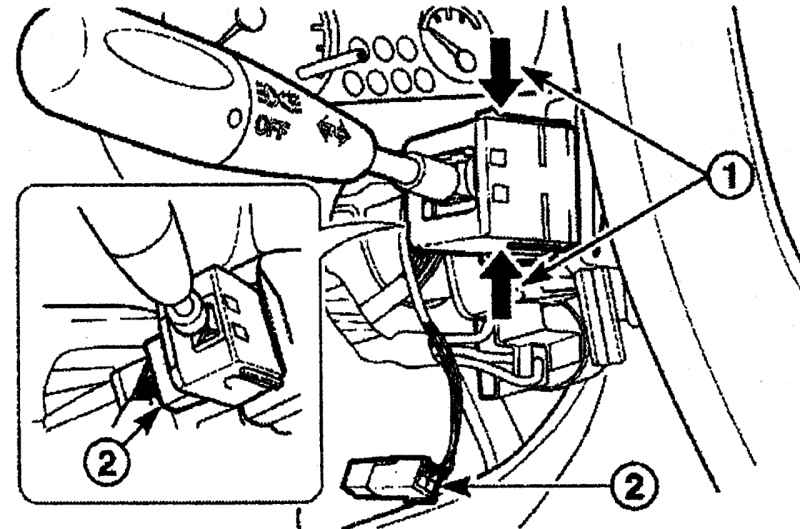

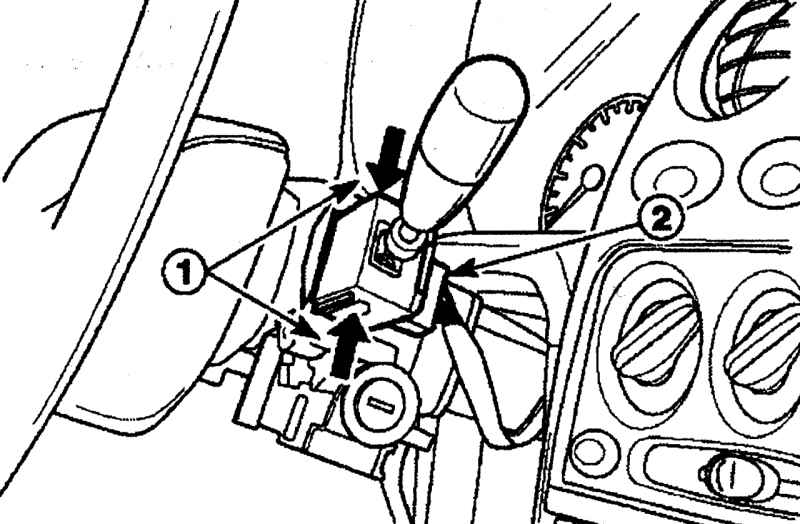

Рис. 6.54. Направления сжатия фиксаторов (1) для извлечения переключателя поворота из корпуса и расположение электрического разъема (2) переключателя

Сожмите фиксаторы 1 (рис. 6.54) и извлеките переключатель поворота из корпуса. Отсоедините от переключателя электрический разъем 2.

Рис. 6.55. Направления сжатия фиксаторов (1) для извлечения переключателя стеклоочистителя из корпуса и расположение электрического разъема (2) переключателя

Сожмите фиксаторы 1 (рис. 6.55) и извлеките переключатель стеклоочистителя из корпуса. Отсоедините от переключателя электрический разъем 2.

Снимите корпус переключателей в следующем порядке:

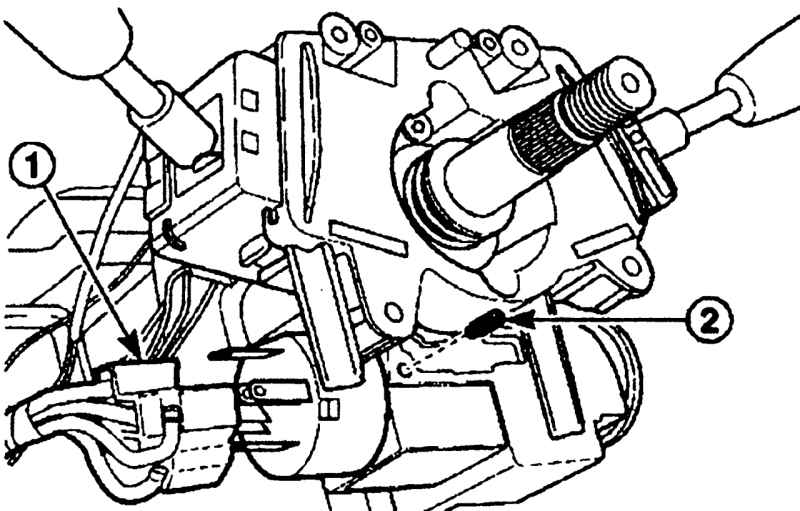

Рис. 6.56. Расположение электрического разъема (1) выключателя звукового сигнала и винтов (2) крепления корпуса переключателей

- отсоедините электрический разъем 1 (рис. 6.56) от выключателя звукового сигнала;

- выверните 2 винта 2;

- снимите корпус переключателей.

Установка

Установите корпус переключателей и закрепите винтами.

Подсоедините электрический разъем к выключателю звукового сигнала.

Установите переключатель поворота в корпус до четкой его фиксации.

Установите переключатель стеклоочистителя в корпус до четкой его фиксации.

Подсоедините к переключателям электрические разъемы.

Установите кожухи рулевой колонки и закрепите их винтами.

Подсоедините провод «массы» к аккумуляторной батарее.

Снятие и установка выключателя зажигания

Снятие

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите рулевое колесо.

Снимите включатель зажигания в следующем порядке:

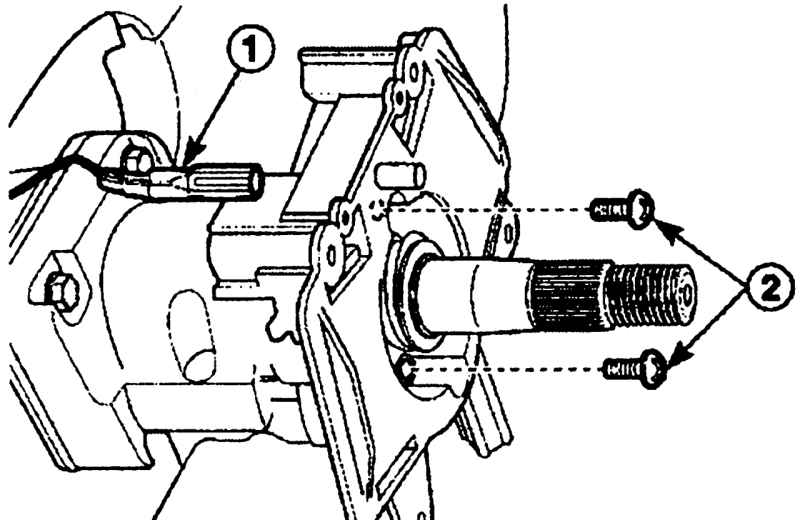

Рис. 6.57. Расположение электрического разъема (1) и винта (2) крепления выключателя зажигания

- отсоедините от выключателя электрический разъем 1 (рис. 6.57);

- выверните винт 2;

- снимите включатель зажигания.

Установка

Подсоедините к выключателю электрический разъем.

Установите включатель зажигания и закрепите винтом.

Установите рулевое колесо.

Подсоедините провод «массы» к аккумуляторной батарее.

Ремонт рулевой колонки

Снятие

Снимите рулевое колесо.

Снимите переключатель сигнала поворота и переключатель стеклоочистителя.

Снимите корпус переключателя сигнала поворота и переключателя стеклоочистителя.

Снимите выключатель зажигания.

Снимите рулевую колонку в следующем порядке:

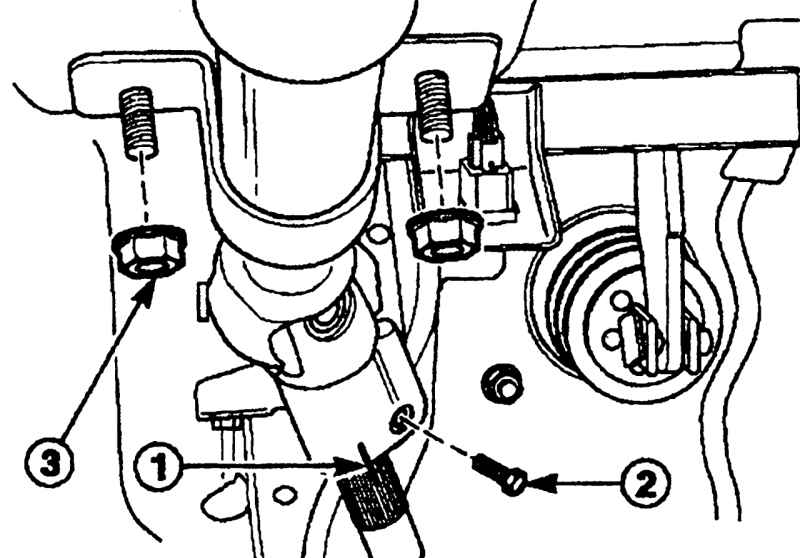

Рис. 6.58. Место нанесения меток (1) совмещения на промежуточном валу и валу рулевой колонки и расположение стяжного болта (2) крепления промежуточного вала и нижних гаек (3) крепления рулевой колонки

- нанесите метки 1 (рис. 6.58) совмещения на промежуточный вал и вал рулевой колонки;

- выверните верхний стяжной болт 2 крепления промежуточного вала;

- отверните нижние гайки 3 крепления рулевой колонки;

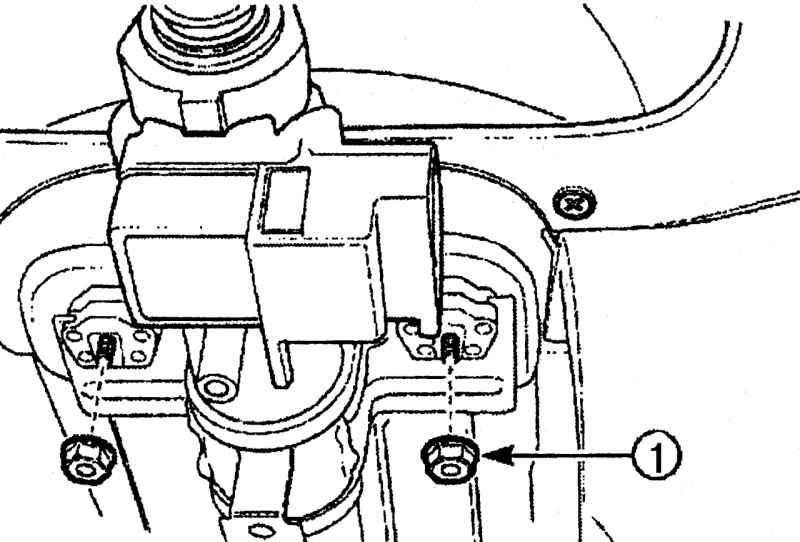

Рис. 6.59. Расположение верхних гаек (1) крепления рулевой колонки

- отверните верхние гайки 1 (рис. 6.59) крепления рулевой колонки;

- отклоните вниз и снимите рулевую колонку.

Разборка

Предупреждение Нельзя ударять по рулевой колонке. Пластмассовая муфта, установленная для обеспечения безопасности водителя, может быть сломана.

Снимите вал рулевой колонки с рулевой колонки в следующем порядке:

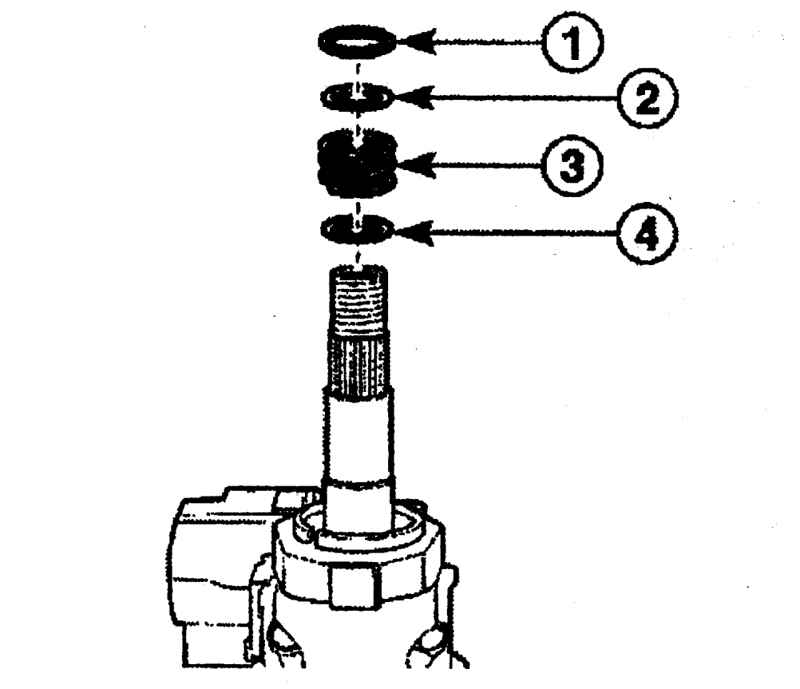

Рис. 6.60. Снятие с вала рулевой колонки стопорного кольца (1), шайбы (2), пружины (3) и шайбы (4)

- снимите стопорное кольцо 1 (рис. 6.60);

- снимите шайбу 2;

- снимите пружину 3;

- снимите шайбу 4;

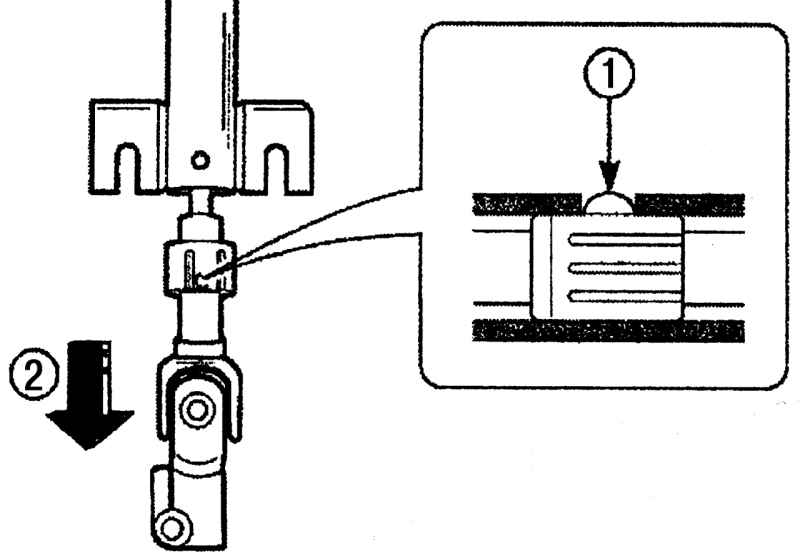

Рис. 6.61. Расположение фиксатора (1) и направления (2) снятия вала рулевой колонки

- нажмите фиксатор 1 (рис. 6.61);

- сильно нажмите вниз 2 на вал рулевой колонки и извлеките его.

Сборка

Примечание Расположите центровочную втулку на нижней части вала рулевой колонки для облегчения установки втулки в кожух рулевой колонки.

Установите вал рулевой колонки в рулевую колонку в следующем порядке:

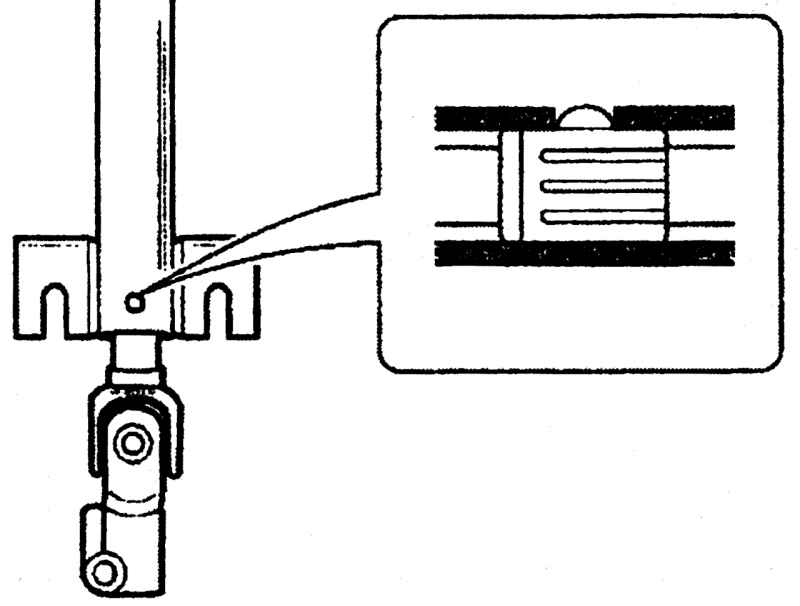

Рис. 6.62. Установка фиксатора блокировки центровочной втулки в паз рулевой колонки

-установите фиксатор блокировки центровочной втулки в паз рулевой колонки (рис. 6.62);

-установите шайбу 4 (см. рис. 6.60);

-установите пружину 3;

-установите шайбу 2;

-установите стопорное кольцо 1.

Установите рулевую колонку на автомобиль.

Установка

Установите рулевую колонку, при этом совместите метки 1 (см. рис. 6.58) на промежуточном валу и валу рулевой колонки.

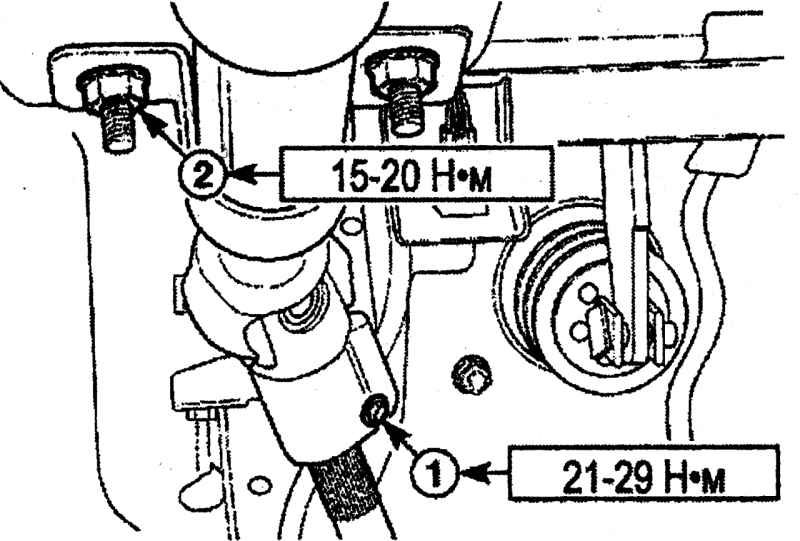

Рис. 6.63. Расположение и моменты затяжки болта (1) крепления промежуточного вала и нижних гаек (2) крепления рулевой колонки

Вверните верхний стяжной болт 1 (рис. 6.63) крепления промежуточного вала и затяните его моментом 21—29 Н·м.

Вверните нижние гайки 2 крепления рулевой колонки и затяните их моментом 15—20 Н·м.

Вверните верхние гайки крепления рулевой колонки и затяните их моментом 15—20 Н·м.

Установите включатель зажигания.

Установите корпус переключателей сигнала поворота и стеклоочистителя.

Установите переключатели сигнала поворота и стеклоочистителя.

Установите рулевое колесо.

Подсоедините провод «массы» к аккумуляторной батарее.

Снятие и установка промежуточного вала

Снятие

Снимите промежуточный вал в следующем порядке:

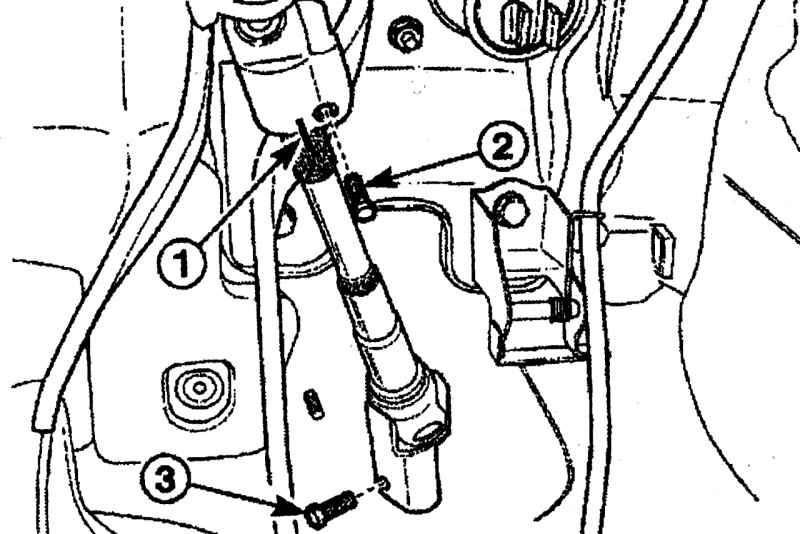

Рис. 6.64. Место нанесения меток (1) совмещения на промежуточном валу и валу рулевой колонки и расположение верхнего (2) и нижнего (3) стяжных болтов крепления промежуточного вала

- нанесите метки 1 (рис. 6.64) совмещения на промежуточный вал и вал рулевой колонки;

- выверните верхний стяжной болт 2 крепления промежуточного вала;

- выверните нижний стяжной болт 3 крепления промежуточного вала;

- снимите промежуточный вал.

Установка

Установите промежуточный вал, при этом совместите метки 1 (см. рис. 6.64) на промежуточном валу и валу рулевой колонки.

Закрепите промежуточный вал верхним и нижним стяжными болтами, затянув их моментом 21—29 Н·м.
