225

В случае неисправности

8



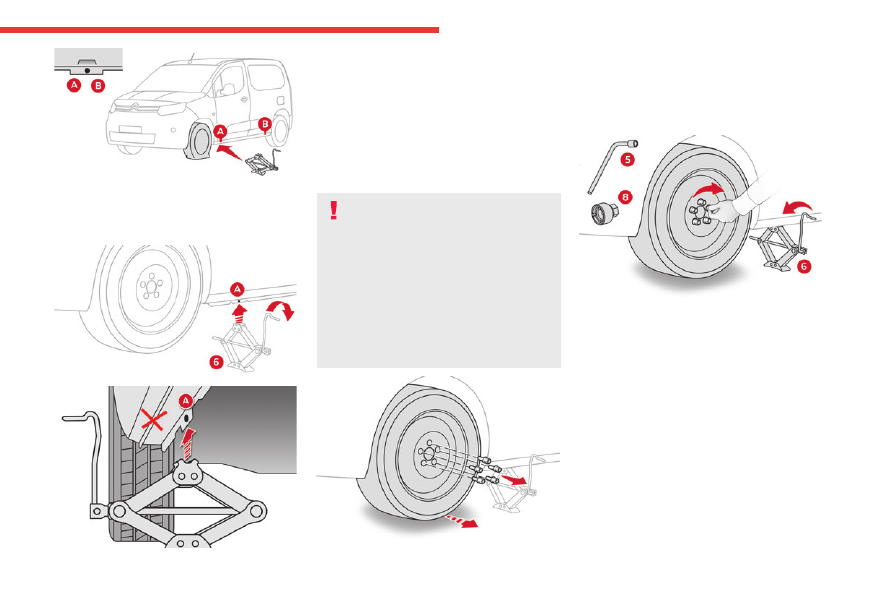

►  Установите пяту домкрата на землю и

убедитесь, что она расположена точно под верхней

опорной точкой

А

 или

B

 в нижней части кузова,

расположенной ближе к заменяемому колесу.









►  Расправьте домкрат

6

 так, чтобы его головка

уперлась в опорную точку

А

 или

B

 (в зависимости

от используемой). При этом опорная поверхность

A

 или

B

 автомобиля должна войти в центральную

часть головки домкрата.

►  Поднимите автомобиль так, чтобы между

колесом и землей образовалось пространство,

достаточное для беспрепятственной установки

накачанного (исправного) запасного колеса.

Опасность травмирования!

Следите за тем, чтобы домкрат устойчиво

опирался на землю. На скользкой или зыбкой

почве он может соскользнуть или осесть.

Следите за тем, чтобы головка домкрата

вошла точно в верхнюю опорную точку

A

 или

B

 под днищем автомобиля и чтобы опорные

точки располагались точно по центру головки

домкрата. Иначе автомобиль может получить

повреждения и/или домкрат может выскользнуть

из под него.





►  Выньте колесные болты и сложите их в чистое

место.

►  Снимите колесо.

Установка колеса





►  Установите колесо на ступицу.

►  Заверните болты вручную до упора.

►  Осуществите предварительную затяжку

антикражного болта при помощи баллонного

ключа

5

 с переходником

8

.

►  Осуществите предварительную затяжку

остальных болтов при помощи только баллонного

ключа

5

.

►  Опустите автомобиль.

►  Сложите домкрат

6

 и уберите.



226

В случае неисправности

–  Пользуйтесь смоченной в мыльной воде

мягкой губкой или моющим составом с

нейтральной кислотностью pH.

–  При использовании мойки высокого

давления не направляйте моечный пистолет

на фары, фонари и края их рассеивателей,

чтобы не повредить их защитное покрытие и

уплотнительные прокладки.

Лампу следует заменять по истечении

продолжительного времени при

выключенном зажигании и после выключения

фары/фонарей (во избежание серьезного ожога)!

Не касайтесь лампы пальцами; пользуйтесь

лоскутом неворсистой ткани.

Крайне важно использовать лампы с защитой

от ультрафиолетового излучения (УФ), чтобы не

повредить фару.

При замене сгоревшей лампы новой соблюдайте

ее номиналы и технические характеристики. Во

избежание неравномерного освещения замените

обе лампы.

Открытие капота/доступ к лампам

Будьте осторожны при работе с горячим

двигателем. Опасность ожогов!

Следите за предметами и одеждой, которые

могут зацепиться за лопасти вентилятора

двигателя. Опасность удушения!



►  При наличии в комплектации затяните

антикражный болт c помощью баллонного ключа

5

 с

переходником

8

.

►  Затяните остальные болты при помощи только

баллонного ключа

5

.

►  Уберите инструменты.

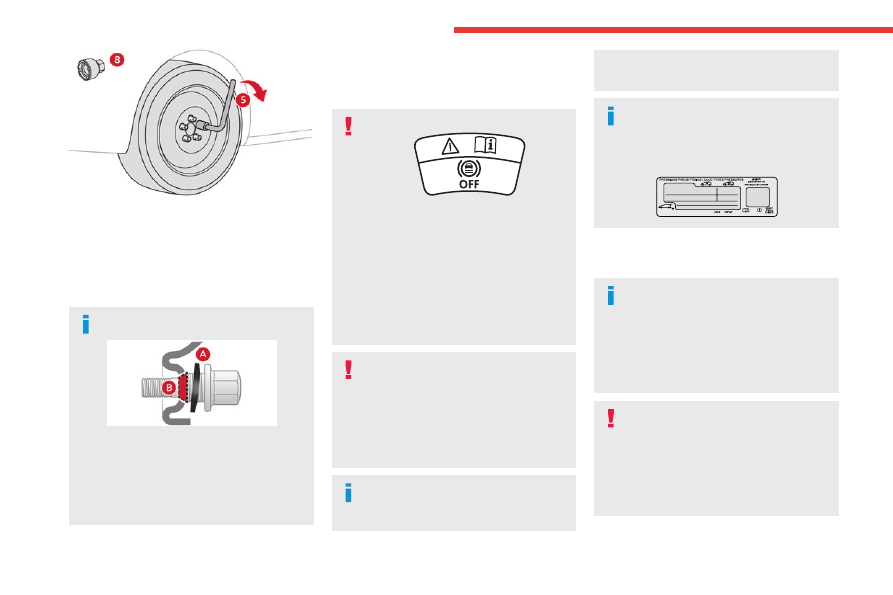

Установка запасного колеса со стальным

диском

На автомобиле с легкосплавными дисками при

установке запасного колеса со стальным диском

головки болтов

A

 не доходят до запасного

колеса со стальным диском. Это нормально, так

как колесо прижимается коническими фасками

болтов

B

.

После замены колеса

Уложите пробитое колесо на устройство для

крепления запасного колеса.

Нестандартное запасное колесо

Выключите некоторые системы помощи при

вождении (Active Safety Brake, Адаптивный

круиз-контроль и т. д.).

Не превышайте допустимую скорость движения

80 км/ч или максимальное расстояние 80 км.

Движение на нескольких малоразмерных

запасных колесах запрещено.

Колпак от замененного колеса не подлежит

установке.

Обратитесь в сервисную сеть CITROËN или

в специализированный техцентр.

Проверьте затяжку болтов запасного колеса и

давление в шинах.

Проверьте поврежденную шину. Мастер

техцентра проверит шину и даст заключение о

ее ремонте или замене.

Колесо с декоративным колпаком

Выполняя установку колеса

, установите

на него декоративный колпак, совместив канавку

с воздушным вентилем, а затем придавив его

ладонью по всей окружности.

Давление воздуха в шинах указано в этой

таблице.

Для получения дополнительной информации об

идентификационных данных

, в частности о

данной этикетке, см. соответствующий раздел.

Замена лампы

В определенных погодно-климатических

условиях (например, при низкой

температуре или высокой влажности) на

внутренней поверхности стекол фар и задних

фонарей может оседать конденсат — это

обычное явление; он исчезает в течение

нескольких минут после включения фар.

Рассеиватели фар изготовлены из

поликарбоната и имеют защитное

покрытие:

–

Запрещается очищать их от грязи

сухой или абразивной тканью, а также

с использованием моющих средств или

растворителей.

227

В случае неисправности

8

–  Пользуйтесь смоченной в мыльной воде

мягкой губкой или моющим составом с

нейтральной кислотностью pH.

–  При использовании мойки высокого

давления не направляйте моечный пистолет

на фары, фонари и края их рассеивателей,

чтобы не повредить их защитное покрытие и

уплотнительные прокладки.

Лампу следует заменять по истечении

продолжительного времени при

выключенном зажигании и после выключения

фары/фонарей (во избежание серьезного ожога)!

Не касайтесь лампы пальцами; пользуйтесь

лоскутом неворсистой ткани.

Крайне важно использовать лампы с защитой

от ультрафиолетового излучения (УФ), чтобы не

повредить фару.

При замене сгоревшей лампы новой соблюдайте

ее номиналы и технические характеристики. Во

избежание неравномерного освещения замените

обе лампы.

Открытие капота/доступ к лампам

Будьте осторожны при работе с горячим

двигателем. Опасность ожогов!

Следите за предметами и одеждой, которые

могут зацепиться за лопасти вентилятора

двигателя. Опасность удушения!

Галогенные лампы (Hx)

Для обеспечения хорошего качества

освещения убедитесь, что лампа правильно

расположена в корпусе.

После замены лампы

Установка блока на место осуществляется в

обратной последовательности.

Тщательно закройте защитную крышку, чтобы

обеспечить герметичность световых приборов.

Светодиодные (LED) фонари

и фары

В зависимости от версии и комплектации

автомобиля, на нем устанавливаются следующие

типы фонарей и фар:

–  Дневные ходовые огни/стояночные огни.

Для правильной установки ламп данного

типа необходимо обратиться в сервисную

сеть CITROËN или в специализированный

техцентр.

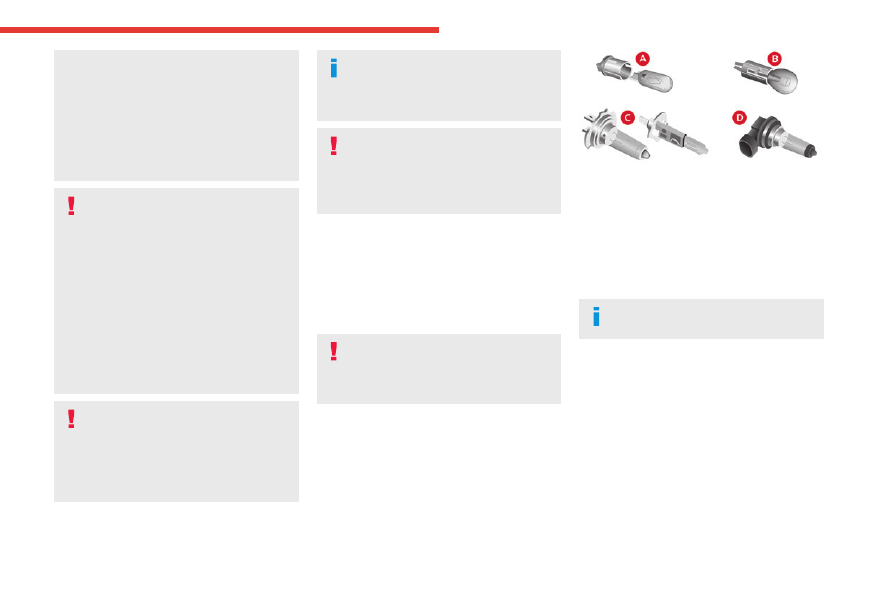

Типы ламп

На вашем автомобиле используются лампы

различных типов и конструкций. Чтобы их извлечь,

соблюдайте нижеследующие рекомендации.





Тип A

Стеклянная лампа: осторожно извлеките,

помня, что она вставляется с усилием.

Тип B

Байонетная лампа: надавите на лампу и

поверните против часовой стрелки.

Тип C

Галогенная лампа: снимите крепежную

пружину с корпуса.

Тип D

Галогенная лампа: поверните лампу против

часовой стрелки.

После выполнения каждого действия

проверяйте работоспособность освещения.

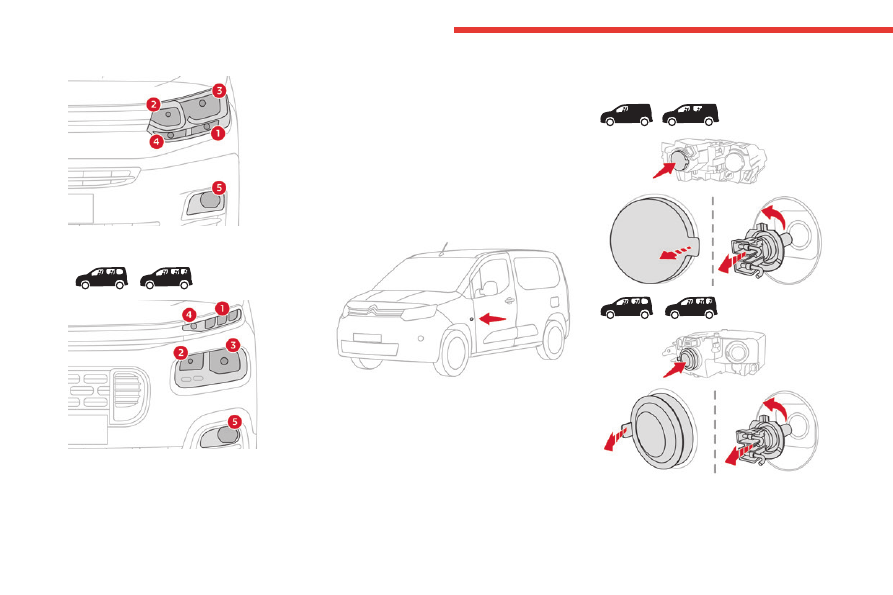

Передние световые приборы

Дополнительную информацию о

замене ламп

, а

также о типах ламп см. в соответствующей рубрике.

228

В случае неисправности

►  Извлеките лампу и замените ее.

Обязательно установите защитную крышку,

оставляя язычок доступным.

Стояночные/дневные ходовые огни

Тип A, W21/5W

Модель A





►  Поверните разъем на четверть оборота по

часовой стрелке.

►  Вытяните разъем лампы.

►  Извлеките лампу и замените ее.

Модель B





Светодиодные LED-лампы

Для правильной установки ламп данного

типа необходимо обратиться в сервисную сеть

CITROËN или в специализированный техцентр.

Модель A





Модель B









1.

Стояночные/дневные ходовые огни

Тип A

, W21/5W или LED (в зависимости от

версии)

2.

Фары дальнего света

Тип C

, H1

3.

Фары ближнего света

Тип C

, H7

4.

Указатель поворотов

Тип B

, PY21W

5.

Противотуманный фонарь

Тип D

, H11

Боковой повторитель указателя

поворота

Тип A, WY5W-5W (желтая)





–  Протолкните повторитель внутрь и извлеките его.

–  Для обратной установки протолкните повторитель

вперед и подтяните назад.

Лампы с колбами желтого цвета (используются

в фонарях указателей поворотов и боковых

повторителях) следует заменять лампами с

аналогичными техническими параметрами и

колбами того же цвета.

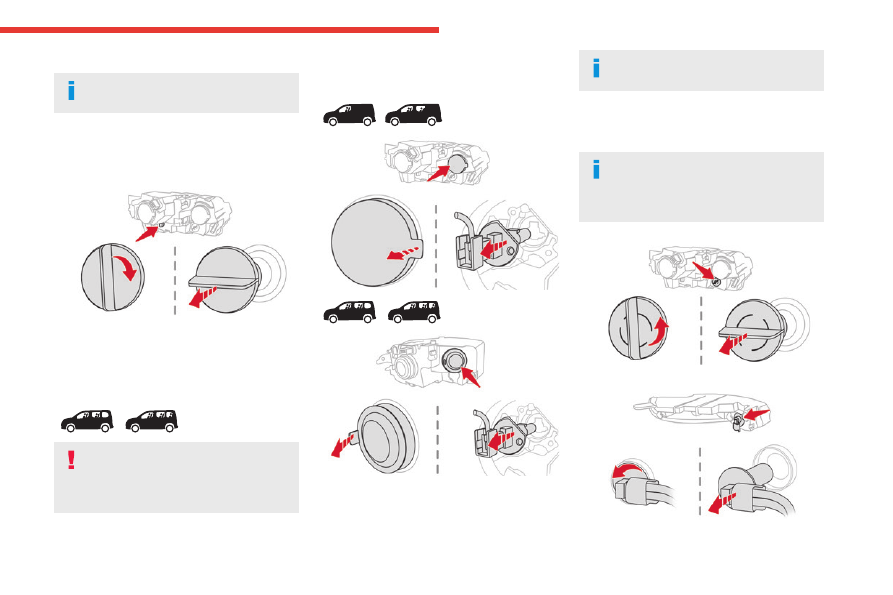

Фары ближнего света

Тип C, H7

















►  Снимите защитную крышку, потянув за язычок

фиксатора.

►  Поверните блок относительно опоры.

►  Вытяните разъем лампы.

229

В случае неисправности

8

►  Извлеките лампу и замените ее.

Обязательно установите защитную крышку,

оставляя язычок доступным.

Стояночные/дневные ходовые огни

Тип A, W21/5W

Модель A





►  Поверните разъем на четверть оборота по

часовой стрелке.

►  Вытяните разъем лампы.

►  Извлеките лампу и замените ее.

Модель B





Светодиодные LED-лампы

Для правильной установки ламп данного

типа необходимо обратиться в сервисную сеть

CITROËN или в специализированный техцентр.

Фары дальнего света

Тип C, H1

















►  Снимите защитную крышку, потянув за язычок

фиксатора.

►  Извлеките блок относительно опоры.

►  Вытяните разъем лампы.

►  Извлеките лампу и замените ее.

Обязательно установите защитную крышку,

оставляя язычок доступным.

Указатели поворотов

Тип B, PY21W

О неисправности указателя поворота

(левого или правого) свидетельствует

учащенное мигание соответствующего

индикатора на панели приборов.

Модель A





Модель B









►  Поверните разъем на четверть оборота против

часовой стрелки.

230

В случае неисправности

►  Потяните блок относительно опоры.

►  Извлеките лампу и замените ее.

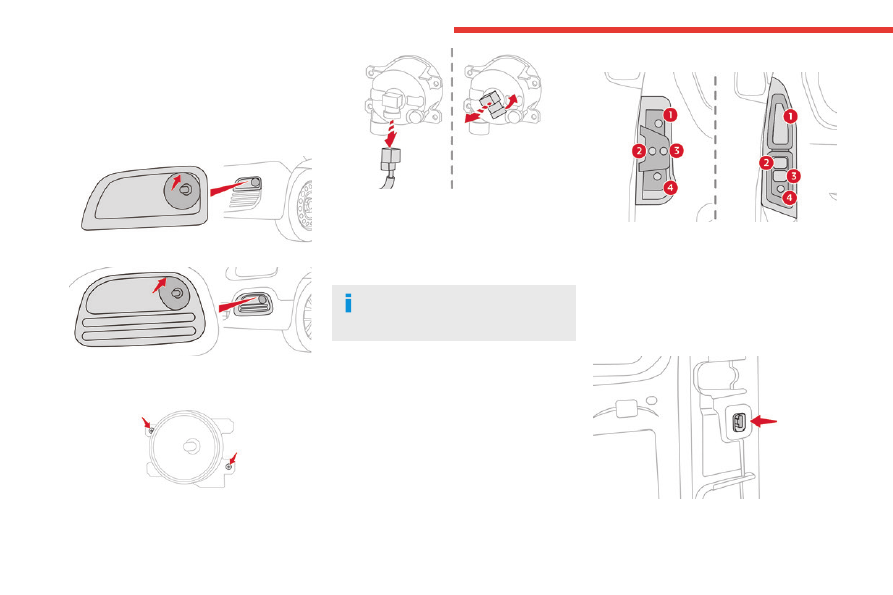

Передние противотуманные фары

Тип D, H11

Модель A





Модель B





►  Вставьте плоскую отвертку между фарой и

защитным кожухом.

►  Действуя отверткой как рычагом, снимите кожух.





►  Выверните два винта крепления модуля.

►  Извлеките модуль из гнезда.





►  Нажмите на фиксатор и отсоедините разъем

электрожгута.

►  Поверните патрон лампы на четверть оборота

против часовой стрелки.

►  Извлеките патрон лампы.

►  Замените неисправную лампу.

Для замены этих ламп обратитесь в

сервисную сеть CITROËN или в

специализированный техцентр.

Задние фонари

Дополнительную информацию о

замене ламп

, а

также о типах ламп см. в соответствующей рубрике.

Распашные двери/крышка багажника

1.

Фонари стоп-сигнала/огни стояночные.

Тип B

, P21/5W

2.

Указатели поворотов.

Тип B

, PY21W (желтая)

3.

Фонари заднего хода.

Тип B

, P21W

4.

Противотуманные фонари.

Тип B

, P21W





►  Действуя изнутри, отсоедините электрический

разъем от ламп.



231

В случае неисправности

8



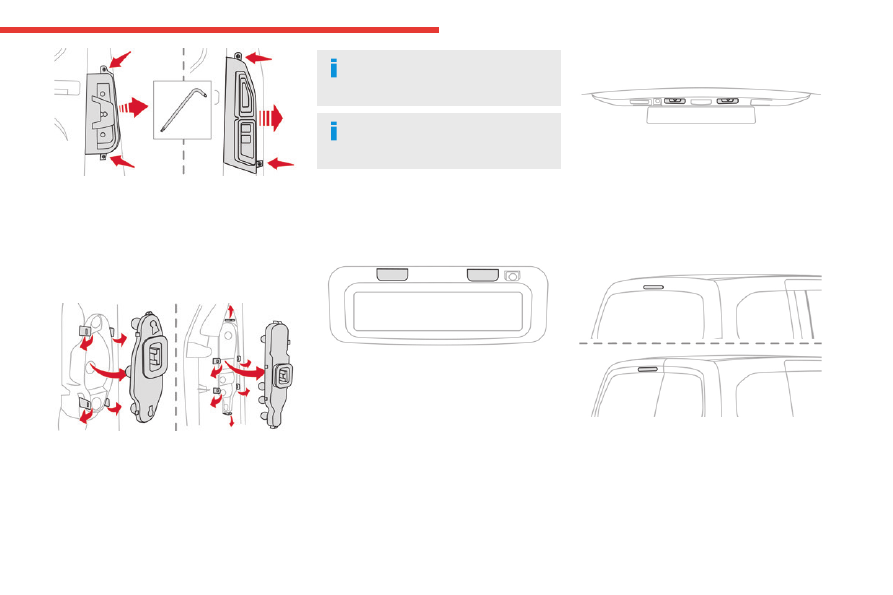

►  Выверните два крепежных болта с помощью

штатного ключа Torx.

Дополнительную информацию о

комплекте

инструментов

 см. в соответствующем разделе.

►  Действуя снаружи, потяните блок фары к себе

(на версиях с

распашными дверями

) или к центру

автомобиля (на версиях с

крышкой багажного

отделения

).





►  Отсоедините выступы и извлеките патрон

лампы.

►  Удалите неисправную лампу, удерживая ее

пальцами и поворачивая на четверть оборота

против часовой стрелки.

►  Замените лампу.

Убедитесь в правильной установке

креплений и проводки, чтобы избежать

защемления проводки.

После замены лампы заднего указателя

поворота время инициализации составляет

около 2 минут или более.

Фонари освещения номерного знака

Тип A, W5W — 5 Вт

Распашные двери





►  Открепите внутреннюю обивку.

►  Отсоедините разъем, отодвигая его держатель.

►  Поверните держатель лампы на 1/4 оборота

против часовой стрелки.

►  Замените лампу.

►  Установите держатель лампы на место и

подключите к разъему.

►  Установите обивку на место.

На крышке багажного отделения





►  Переместите в сторону пластмассовый

рассеиватель при помощи отвертки.

►  Замените лампу.

►  Установите пластмассовый рассеиватель и

надавите на него.

Третий стоп-сигнал

Тип A, W16W — 16 Вт





–  Отверните две гайки.

–  Протолкните стержни.

–  При необходимости отсоедините разъем, чтобы

извлечь лампу.

–  Замените лампу.

232

В случае неисправности

Дополнительную информацию см. в

руководстве.

Рядом с аккумуляторной батареей могут

находиться взрывоопасные газы.

Доступ к аккумуляторной

батарее

Аккумуляторная батарея расположена под капотом.

►  Отоприте замок капота из салона и откройте его.

►  Закрепите капот на стойке.





Вывод (-) батареи недоступен.

Рядом с аккумуляторной батареей находится

удаленная точка заземления.

Для получения дополнительной

информации о

капоте

 и

двигателе

 см.

соответствующие разделы.

Предохранители

Замена предохранителей

Любые работы должны осуществляться

исключительно в сервисной сети CITROËN или в

специализированном техцентре

Замена предохранителя третьим лицом

может привести к серьезной неисправности

автомобиля.

Монтаж дополнительного

электрооборудования

Система электрооборудования автомобиля

рассчитана на работу как со стандартным

электрооборудованием, так и с

дополнительными устройствами.

Прежде чем установить на автомобиль

дополнительное электрооборудование,

обратитесь за консультацией в сервисную сеть

CITROËN или в специализированный техцентр.

CITROËN не принимает претензии и не

возмещает расходы, понесенные при

ремонте вашего автомобиля или для устранения

неисправностей, возникших в результате

установки дополнительного оборудования,

которое не входит в комплект, не рекомендовано

CITROËN и не было установлено в соответствии

с техническими условиями, в частности, когда

общее потребление тока всего подключенного

дополнительного оборудования превышает 10

миллиампер.

Аккумуляторная батарея

12 В/АКБ дополнительных и

вспомогательных бортовых

систем

Порядок действий по пуску двигателя от

вспомогательной аккумуляторной батареи или по

зарядке разряженной аккумуляторной батареи.

Свинцово-кислотные

стартерные аккумуляторные

батареи

Эти батареи содержат вредные вещества,

такие как серная кислота и свинец.

Их утилизация должна осуществляться в

соответствии с действующими нормами.

Категорически запрещается выбрасывать

аккумуляторные батареи с прочими бытовыми

отходами.

Утилизируйте использованные аккумуляторные

батареи в специализированном пункте приема.

Перед началом работ с АКБ примите меры

для защиты глаз и лица.

Любые работы с аккумуляторной батареей

следует проводить в хорошо проветриваемом

месте, вдали от источников открытого огня

и искр, чтобы не допустить взрыва или

воспламенения.

По окончании работ вымойте руки.

Электродвигатель

Разрядка вспомогательной батареи

Запуск двигателя или зарядка тяговой

батареи больше невозможны.

Меры предосторожности перед

обслуживанием вспомогательной

батареи

Выберите положение

P

, выключите зажигание,

убедитесь, что панель приборов выключена и

автомобиль не подключен к сети.

Запуск другого автомобиля

Не используйте вспомогательную

аккумуляторную батарею для запуска другого

автомобиля или зарядки аккумуляторной

батареи другого автомобиля.

Символы

Не допускайте искрения, открытого огня,

курения.

Надевайте средства защиты глаз.

Взрывоопасные газы могут вызвать слепоту

и травмы.

Храните аккумуляторную батарею

автомобиля в местах, не доступных для

детей.

Аккумуляторная батарея автомобиля

содержит серную кислоту, которая может

вызвать слепоту или серьезные ожоги.

233

В случае неисправности

8

Дополнительную информацию см. в

руководстве.

Рядом с аккумуляторной батареей могут

находиться взрывоопасные газы.

Доступ к аккумуляторной

батарее

Аккумуляторная батарея расположена под капотом.

►  Отоприте замок капота из салона и откройте его.

►  Закрепите капот на стойке.





Вывод (-) батареи недоступен.

Рядом с аккумуляторной батареей находится

удаленная точка заземления.

Для получения дополнительной

информации о

капоте

 и

двигателе

 см.

соответствующие разделы.

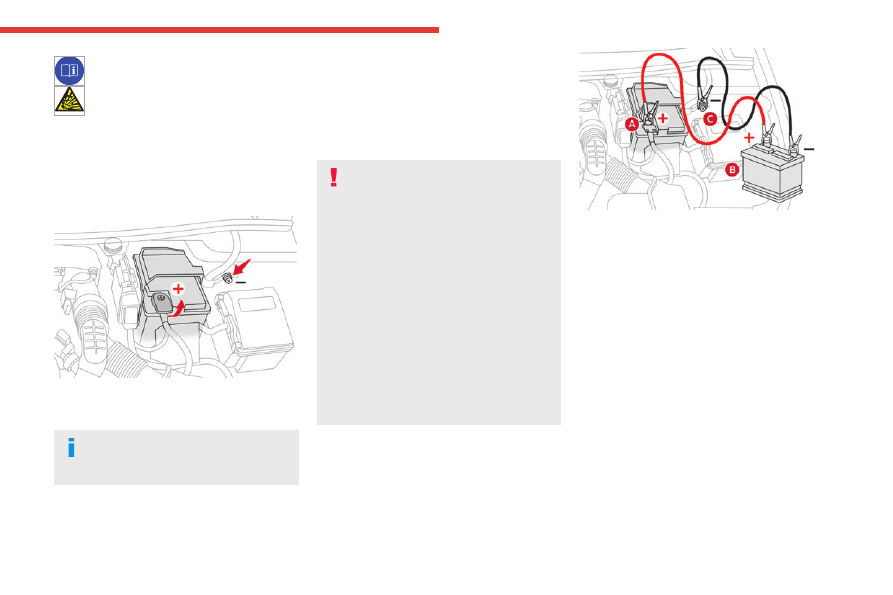

Пуск двигателя от внешней

АКБ

На автомобиле с разряженной АКБ двигатель

можно запустить от другой батареи (внешней или

с другого автомобиля) при помощи кабелей или

пуско-зарядного устройства.

Запрещается запускать двигатель

непосредственно от зарядного устройства.

Запрещается использовать зарядное устройство

с напряжением 24 В и выше.

Убедитесь, что номинальное напряжение

дополнительной АКБ 12 В, а ее емкость не

меньше разряженной батареи.

Автомобили не должны соприкасаться один с

другим.

Выключите на обоих автомобилях все

потребители энергии (аудиосистему,

стеклоочистители, световые приборы и т. п.).

Проследите, чтобы провода для пуска не

располагались вблизи подвижных механизмов

двигателя (вентилятора, ремней и т. п.).

Запрещается отсоединять клемму (+) при

работающем двигателе.





►  Подсоедините красный провод к выводу

(+) разряженной аккумуляторной батареи

A



(металлический контакт), а затем к выводу (+)

батареи-донора

B

 или пуско-зарядного устройства.

►  Подсоедините конец зеленого или черного

провода к выводу (-) батареи-донора

B

 или

пуско-зарядного устройства (или к массе

автомобиля-донора).

►  Подсоедините другой конец зеленого или

черного провода к точке соединения с массой

C

.

►  Запустите двигатель автомобиля-донора и дайте

ему поработать несколько минут.

►  Включите стартер автомобиля с разряженной

АКБ и дайте двигателю поработать.

Если двигатель не запустился с первого раза,

выключите зажигание и подождите несколько

секунд перед новой попыткой.

►  Дождитесь устойчивой работы двигателя на

холостом ходу.

►  Снимите провода для пуска

в обратном

порядке

.

234

В случае неисправности

Если батарея замерзла, проверьте ее

состояние в сервисной сети CITROËN или в

специализированном техцентре, где осмотрят

ее внутренние элементы на отсутствие

повреждений и корпус на отсутствие трещин,

через которые может вытекать токсичная

кислота.

Отсоединение/подключение

аккумуляторной батареи

Чтобы сохранить достаточный уровень заряда АКБ

для пуска двигателя, рекомендуется отсоединить

аккумуляторную батарею, если автомобиль не будет

использоваться в течение длительного времени.

Прежде чем отсоединить провода от

аккумуляторной батареи:

►  закройте все открывающиеся элементы (двери,

крышку багажного отделения, окна, потолочный

люк);

►  выключите все бортовые потребители

электрической энергии (аудиосистема,

стеклоочистители, световые приборы и т. д.);

►  выключите зажигание и подождите 4 минуты.

Открыв доступ к аккумуляторной батарее, просто

отсоедините от нее клемму (+).

►  Дайте двигателю поработать на месте не менее

30 минут, чтобы батарея достигла достаточного

уровня заряда.

Вождение с недостаточно заряженной

аккумуляторной батареей может повлиять

на работу некоторых бортовых систем

(например, Stop & Start).

Отключение осуществляется в обратной

последовательности.

На версиях с автоматической коробкой

передач

Никогда не пытайтесь запустить двигатель «с

толчка».

Некоторые бортовые системы, в т. ч. и

«стоп-старт», не будут работать при

недостаточной степени заряда АКБ.

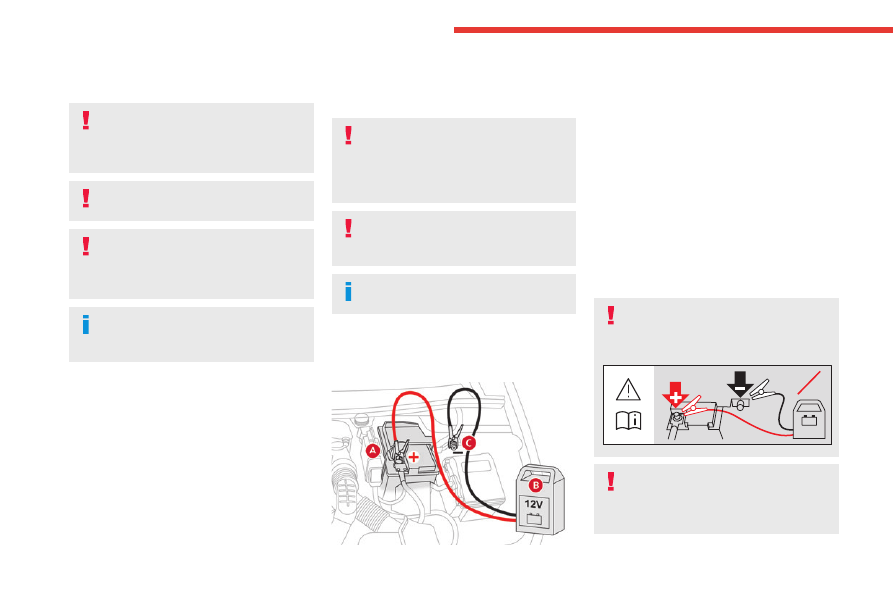

Зарядка аккумуляторной

батареи при помощи

зарядного устройства

Для обеспечения оптимального срока службы

аккумуляторной батареи необходимо поддерживать

ее заряд на должном уровне.

В некоторых случаях может понадобиться зарядить

аккумуляторную батарею:

–  при эксплуатации автомобиля в основном для

коротких поездок;

–  перед постановкой автомобиля на хранение на

несколько недель.

Обратитесь в сервисную сеть CITROËN или в

специализированный техцентр.

Для самостоятельной зарядки

аккумуляторной батареи необходимо

использовать зарядное устройство,

предназначенное для свинцово-кислотных

батарей номинальным напряжением 12 В.

Следуйте инструкциям изготовителя

зарядного устройства.

Соблюдайте полярность.

Отсоединять батарею необязательно.



►  Выключите зажигание.

►  Выключите все бортовые потребители

электрической энергии (радио, световые приборы,

стеклоочистители и т. д.).





►  Выключите зарядное устройство

B

 перед

подсоединением проводов к АКБ, чтобы не

допустить опасного искрения.

►  Убедитесь, что провода зарядного устройства

находятся в исправном состоянии.

►  Поднимите пластиковый кожух вывода (+), если

он имеется.

►  Подключите провода зарядного устройства

B



следующим образом:

•  красный провод положительного полюса (+) к

выводу (+) батареи

A

,

•  черный провод отрицательного полюса (-) к

массе в точке

C

 автомобиля.

►  По завершении зарядки выключите зарядное

устройство

B

 перед отсоединением проводов от

аккумуляторной батареи

A

.

В данной табличке указано требование

пользоваться только 12-вольтным зарядным

устройством, иначе электронное оборудование

системы полностью выйдет из строя.

24V

12V

Если аккумуляторная батарея замерзла

Запрещается заряжать замерзшую

аккумуляторную батарею — она может

взорваться!

235

В случае неисправности

8

Если батарея замерзла, проверьте ее

состояние в сервисной сети CITROËN или в

специализированном техцентре, где осмотрят

ее внутренние элементы на отсутствие

повреждений и корпус на отсутствие трещин,

через которые может вытекать токсичная

кислота.

Отсоединение/подключение

аккумуляторной батареи

Чтобы сохранить достаточный уровень заряда АКБ

для пуска двигателя, рекомендуется отсоединить

аккумуляторную батарею, если автомобиль не будет

использоваться в течение длительного времени.

Прежде чем отсоединить провода от

аккумуляторной батареи:

►  закройте все открывающиеся элементы (двери,

крышку багажного отделения, окна, потолочный

люк);

►  выключите все бортовые потребители

электрической энергии (аудиосистема,

стеклоочистители, световые приборы и т. д.);

►  выключите зажигание и подождите 4 минуты.

Открыв доступ к аккумуляторной батарее, просто

отсоедините от нее клемму (+).

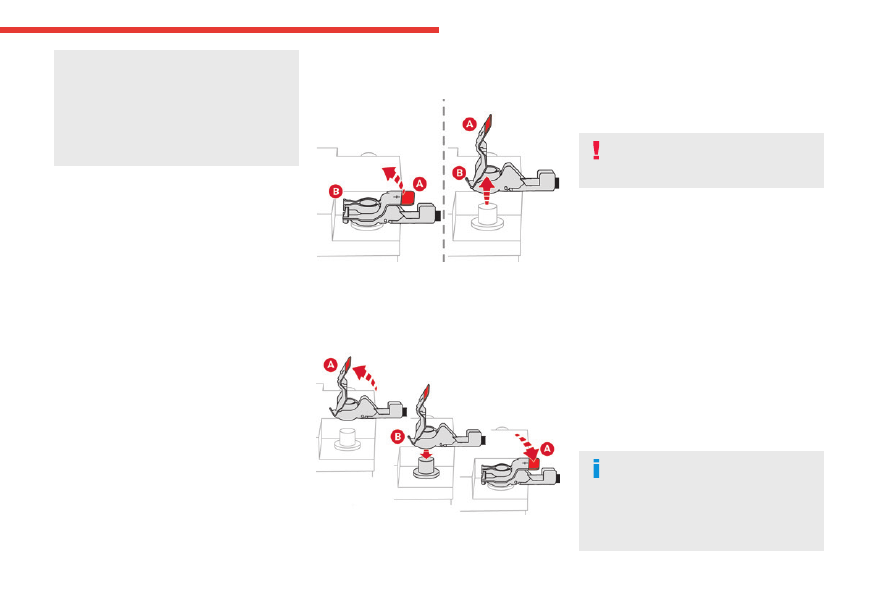

Клемма с быстроразъемным зажимом

Отключение клеммы (+)





►  В зависимости от комплектации снимите

пластиковую крышку с клеммы

(+)

.

►  Поднимите рычажок

A

, чтобы ослабить зажим

B

.

►  Снимите зажим

B

.

Подключение клеммы (+)





►  Поднимите рычажок

A

 до конца.

►  Наденьте раскрытый зажим

B

 на клемму

(+)

.

►  Надавите на зажим

B

 до упора.

►  Опустите рычажок

A

, чтобы зафиксировать

зажим

B

.

►  В зависимости от комплектации установите

пластиковую крышку на клемму

(+)

.

Не нажимайте слишком сильно на рычажок,

так как в случае перекоса зажима он не

будет закреплен. Проделайте это еще раз.

После подключения

После подключения аккумуляторной батареи

включите зажигание и подождите 1 минуту перед

тем, как запускать двигатель. Это необходимо для

инициализации электронных систем.

Если после этого будут обнаружены какие-либо

неисправности, обратитесь в сервисную сеть

CITROËN или в специализированный техцентр.

Следуя указаниям, приведенным в

соответствующем разделе, выполните сброс

определенных устройств:

–  Пульт дистанционного управления или

электронный ключ (в зависимости от комплектации).

–  Электрические стеклоподъемники.

–  Дата и время.

–  Частотные настройки радиоприемника.

В последующей поездке первый пуск

двигателя в режиме «Stop & Start» может не

сработать.

В таком случае система вновь станет активной

только после длительной стоянки автомобиля,

продолжительность которой зависит от

236

В случае неисправности

Доступ к буксирному кольцу

Дополнительную информацию о

комплекте

инструментов

 см. в соответствующем

разделе.

На автомобиле с механической коробкой

передач включите нейтральную передачу.

На автомобиле с автоматической коробкой

передач, переведите селектор в положение

N

.

Несоблюдение этого требования может

вывести из строя элементы тормозной системы,

обеспечивающие притормаживание автомобиля

в момент пуска двигателя.

Буксировка вашего

автомобиля





климатических условий и степени заряженности

АКБ (около 8 часов).

Буксировка

Рекомендации по буксировке своего или чужого

автомобиля с использованием буксирного кольца.

Общие рекомендации

Соблюдайте законодательство страны, в

которой вы водите автомобиль.

Убедитесь, что масса буксирующего автомобиля

больше массы буксируемого.

Водитель должен находиться за рулем

буксируемого автомобиля и иметь действующее

водительское удостоверение.

Для буксировки автомобиля с опорой на четыре

колеса используйте только сертифицированную

жесткую сцепку; применение тросов, канатов и

лямок категорически запрещено.

Буксирующий автомобиль должен начинать

движение плавно.

Если автомобиль буксируется с выключенным

двигателем, функции усиления торможения и

рулевого управления не работают.

Вызывайте эвакуатор в следующих

случаях:

–  автомобиль вышел из строя на автостраде

или скоростной автомагистрали;

–  не включается нейтральная передача,

рулевая колонка не снимается с блокировки, не

отпускается стояночный тормоз;

–  невозможно буксировать автомобиль

с автоматической коробкой передач при

работающем двигателе;

–  требуется буксировка автомобиля с опорой

только на два колеса;

–  автомобиль оснащен системой постоянного

полного привода;

–  отсутствует сертифицированная буксирная

штанга.

Перед буксировкой необходимо перевести

автомобиль на нейтральную передачу.

Дополнительную информацию о

движении

накатом

 см. в соответствующем разделе.

Касается электрического привода

Электромобиль не может использоваться

для буксировки другого автомобиля ни при каких

условиях.

Но чтобы выбраться из колеи, его использовать

можно.

Ограничения по буксировке

Тип автомобиля

(двигатель/коробка передач)

Передние колеса на земле

Задние колеса на земле

Платформа

4 колеса на земле с

буксирной штангой

Двигатель внутреннего сгорания

/ МКП

















Двигатель внутреннего сгорания

/ АКП

















С электрическими приводами

















237

В случае неисправности

8

При неисправности аккумуляторной батареи или электрического стояночного тормоза необходимо вызвать специалиста, использующего бортовые

эвакуационные автомобили (за исключением механической коробки передач).

Доступ к буксирному кольцу

Дополнительную информацию о

комплекте

инструментов

 см. в соответствующем

разделе.

На автомобиле с механической коробкой

передач включите нейтральную передачу.

На автомобиле с автоматической коробкой

передач, переведите селектор в положение

N

.

Несоблюдение этого требования может

вывести из строя элементы тормозной системы,

обеспечивающие притормаживание автомобиля

в момент пуска двигателя.

Буксировка вашего

автомобиля





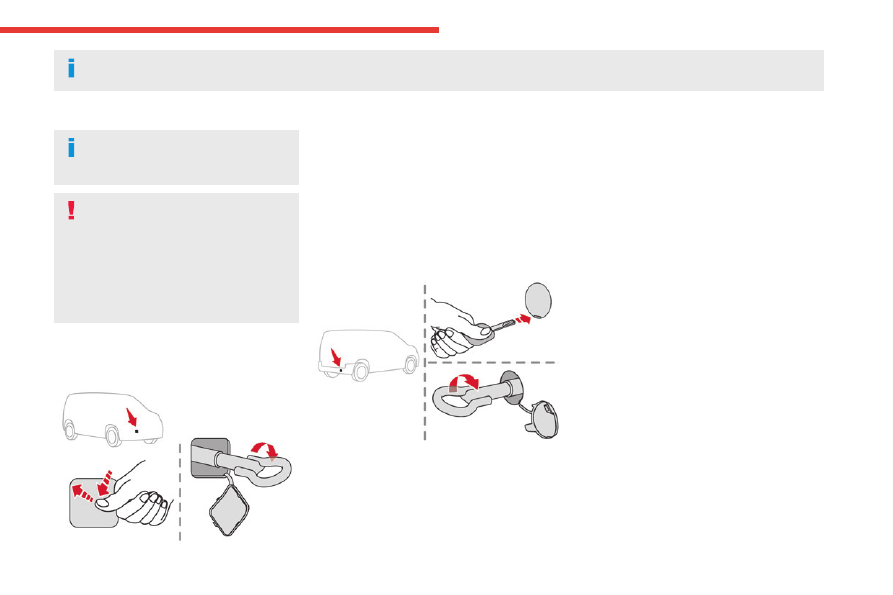

►  Сместите заглушку в переднем бампере кверху

(как показано на рис. сверху), чтобы открыть ее.

►  Вверните буксирное кольцо до упора.

►  Установите буксирную штангу.

►  Включите фонари аварийной сигнализации на

буксируемом автомобиле.

►  Двигайтесь осторожно и медленно на короткое

расстояние.

Буксировка другого

автомобиля





►  Вставьте ключ в выемку, расположенную под

крышкой заднего бампера.

►  Поверните ключ и откройте крышку.

►  Вверните буксирное кольцо до упора.

►  Установите буксирную штангу.

►  Включите фонари аварийной сигнализации на

буксируемом автомобиле.

►  Начинайте движение плавно, поезжайте

медленно и только на короткое расстояние.

238

Технические характеристики

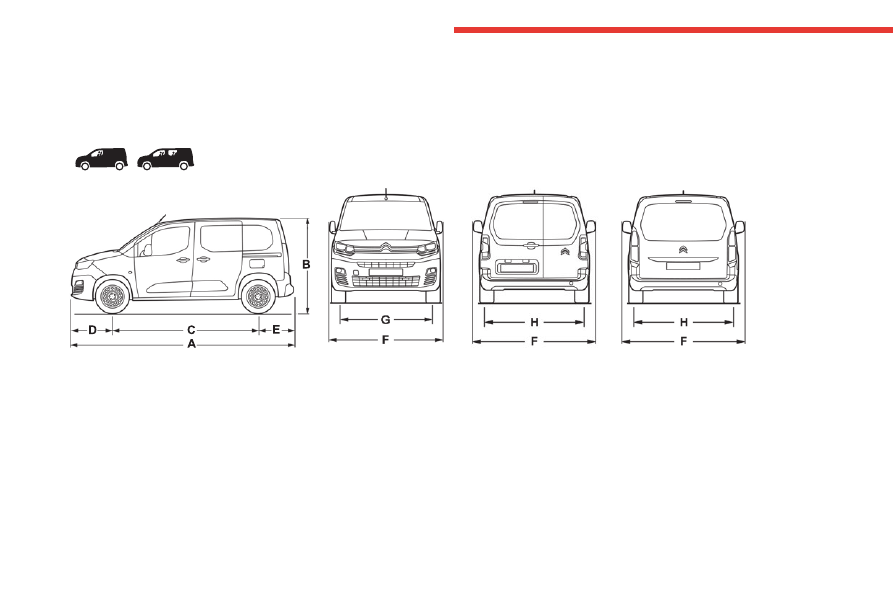

Габаритные размеры (мм)

Габаритные размеры указаны для порожнего автомобиля.

Автомобиль выпускается в двух версиях, различающихся по длине (M и XL).

Параметры могут варьироваться в зависимости от диаметра колес, загрузки, типа двигателя и т. д.

Высота зависит от диаметра колес.







239

Технические характеристики

9



Длина автомобиля

M (L1)

XL (L2)

A

Габаритная длина

4,403

4,753

B

Габаритная высота

Базовая версия

От 1,796 до 1,825

От 1,812 до 1,820

Версия Worksite

От 1,840 до 1,860

От 1,849 до 1,860

C

Колесная база

2,785

2,975

D

Свес передний

892

E

Свес задний

726

886

F

Ширина, вкл. зеркала

«сложены»

1,921

«раскрыты»

2,107

G

Ширина колеи передней оси

1,553/1,563

1,553

H

Ширина колеи задней оси

1,569/1,577

1,549/1,568

240

Технические характеристики









Длина автомобиля

M (L1)

XL (L2)

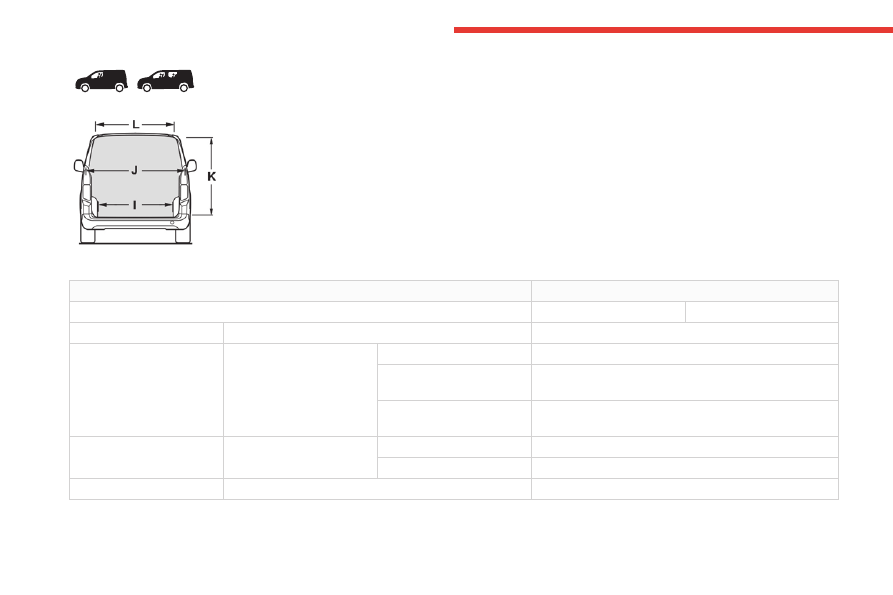

I

Ширина грузового отделения между колесными арками

1,229

J

Максимальная ширина

грузового отделения

Без боковой сдвижной двери

1,733

С одной боковой сдвижной

дверью

1,630

С двумя боковыми

сдвижными дверьми

1,527

K

Подмостовой габарит

С распашными дверями

1,137

С крышкой багажника

1,197

L

Ширина проема в свету

1 242
