   Mirrors and windows

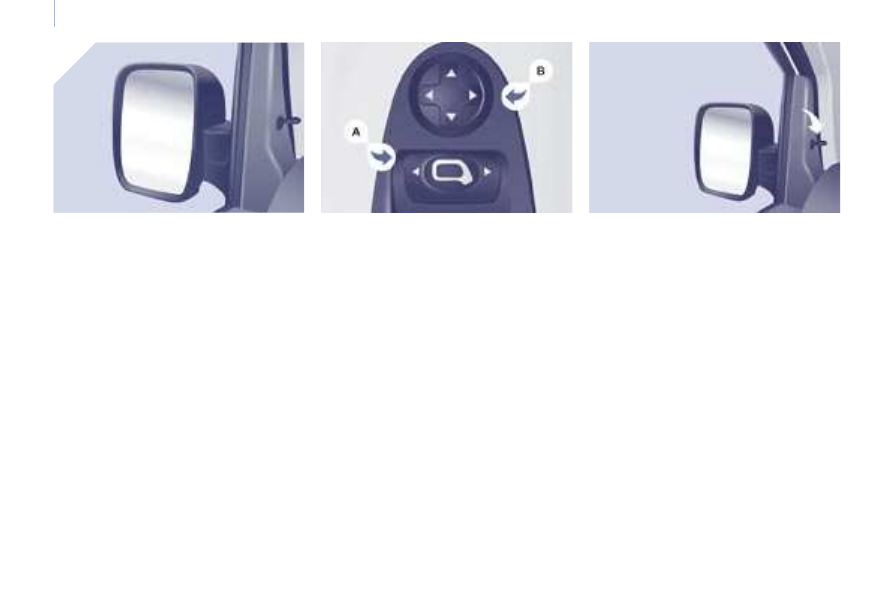

 MIRRORS

 This mirror is spherical to broaden the field
of side vision. Objects observed are, in
reality, closer than they appear. Therefore,
take this into account in order to judge the
distance correctly.

 MIRRORS AND WINDOWS

  Electric folding

 If your vehicle is fitted with this function,
the mirrors can be folded electrically from
the inside, with the vehicle parked and the
ignition on:

   -

Place switch  A  in the centre position.

  -

Pull switch  A  rearwards.

  Heated mirrors

 If your vehicle is fitted with this function,
press the rear screen demisting button.

 The folding/unfolding on locking/unlocking
can be deactivated.
 Consult a CITROËN dealer.

  Electric exterior mirrors

   -

Move switch  A  to the right or to the left
to select the corresponding mirror.

  -

Move knob  B  in all four directions to
adjust.

  -

Return switch  A  to the centre position.

 From the outside, lock the vehicle using the
remote control or the key.

  Electric unfolding

 The electric unfolding of the mirrors is
possible with the remote control or the key
on unlocking the vehicle, unless folding
was selected using switch  A . In this case,
pull the switch rearwards from the centre
position again.

  Manual exterior mirrors

 Move the lever in all four directions to
adjust.

 When the vehicle is parked, the exterior
mirrors can be folded back manually.

 If the mirror casing has come out of its
initial location, with the vehicle stationary,
reposition the mirror casing manually or use
the electric folding switch.

 There is no risk of breakage even in the
presence of ice.

   Mirrors and windows

E

R

G

O

N

O

M

IE

 e

t

C

O

N

F

O

R

T

3

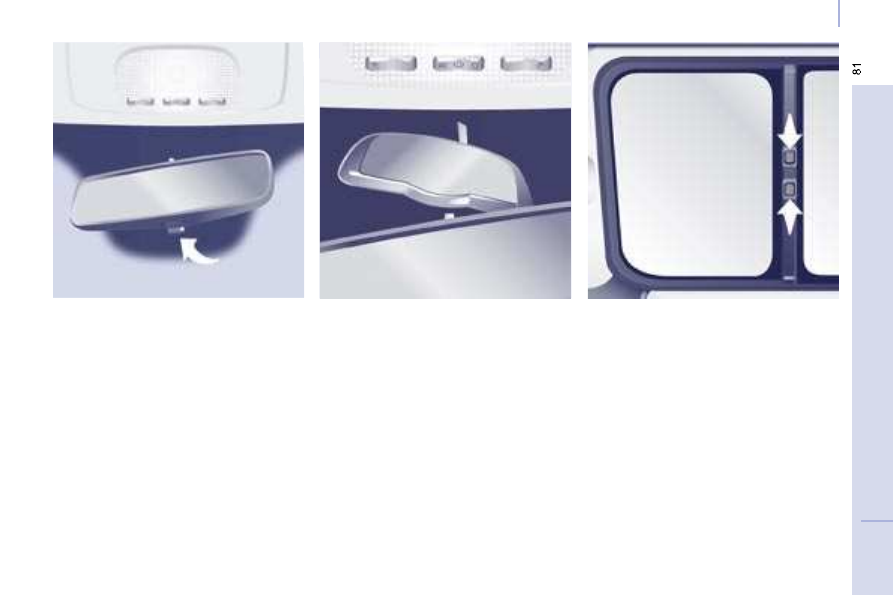

  Manual interior mirror

 The interior mirror has two positions:

   -

day (normal),

  -

night (anti-dazzle).

 To change from one to the other, push or
pull the lever on the lower edge of the mirror.

 MONITORING MIRROR

 This mirror, placed on top of the central
mirror, enables the driver or front passenger
to observe all the rear seats.

 Fitted on its own ball joint, its manual
adjustment is simple and provides a view of
the rear interior of the vehicle.

 It can also be adjusted for improved visibility
during manoeuvres or when overtaking.

 REAR WINDOWS

  2nd row side windows

 If fitted on your vehicle, the 2nd row side
windows can be opened.

 Squeeze the two controls then move the
window sideways. 4 notches are available.

 While driving, the window must be closed or
secured on one of the 4 notches.

  3rd row rear quarter lights

 These are fixed.

8

2

   Mirrors and windows

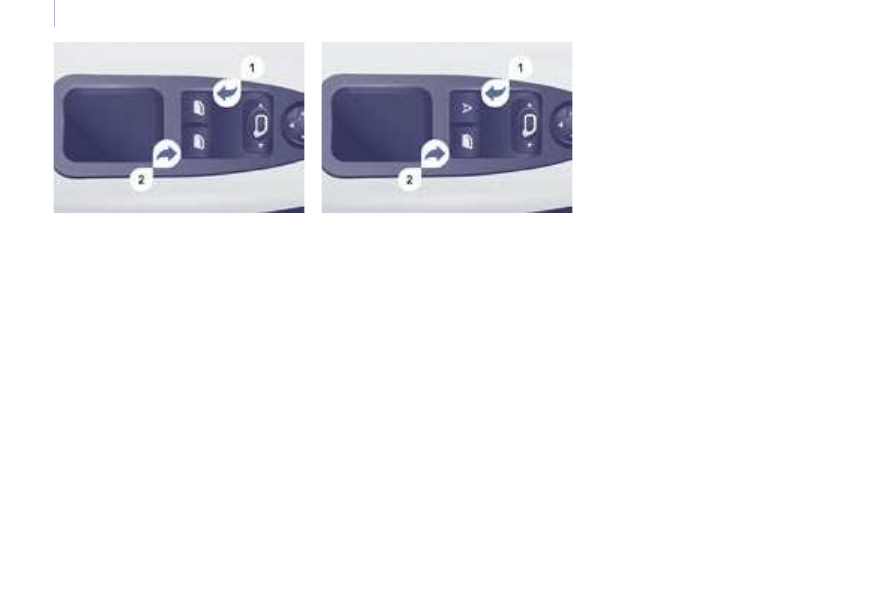

 ELECTRIC WINDOWS

   1.   Driver's electric window control

  2.   Passenger electric window control

 The electrical functions of the electric
windows are deactivated:

   -

approximately 45 seconds after the
ignition is switched off,

  -

after one of the front doors is opened, if
the ignition is off.

  Reinitialisation

 Following reconnection of the battery, the safety
auto-reverse function must be reinitialised.

 Lower the window fully, then raise it, it will
rise in steps of a few centimetres each time
the control is pressed.

Repeat the operation until the window is fully
closed.

 Continue to press the control for at least one
second after the window closed position has
been reached.

 The safety auto-reverse does not operate
during these operations.

 There are two operating modes:

  Manual mode

 Press or pull the control, without passing the
point of resistance. The window stops when
you release the control.

  Automatic mode

 Press or pull the control, beyond the point
of resistance. The window opens or closes
fully when the control is released. Pressing
the control again stops the movement of the
window.

  Safety auto-reverse

 If your vehicle is fitted with the safety auto-
reverse function, when the window rises
and meets an obstacle, it stops and partially
lowers.

 In the event of unwanted opening of the
window on closing, press the control until
the window is fully open. Within the next
4 seconds, pull the control until the window
is fully closed.

 The safety auto-reverse does not operate
during these operations.

  Good practice

 If the electric windows meet an obstacle
during operation, you must reverse the
movement of the window. To do this, press
the control concerned.

 When the driver operates the passenger
electric window controls, he must ensure
that no one is preventing correct closing of
the windows.

 The driver must ensure that the passengers
use the electric windows correctly.

 Be aware of children when operating the
windows.

S
O
S

SOURCE

MODE

BAND

ESC

2

abc

5

jkl

8

tuv

3

def

6

mno

9

wxyz

1

4

ghi

7

pqrs

0

#

MENU

LIST

TA

PTY

DARK

8

3

8

3

 The GPS audio/telephone is coded in such a way that
it will only operate in your vehicle. If it is to be installed
in another vehicle, contact a  CITROËN  dealer for

it will only operate in your vehicle. If it is to be instal

e. If it is

confi guration of the system.

 For safety reasons, it is imperative that the driver carries

out operations which require prolonged attention while
the vehicle is stationary.



 CONTENTS

        01 First steps

pg. 84

       02 Display and general menu   pg. 85

       03 GPS

pg. 87

       04 Traffi c information

pg. 95

       05 Audio/Video

pg. 97

       06 Telephone

pg. 104

       07 Trip computer

pg. 107

       08 Control short-cuts

pg. 109

       09 Confi guration

pg. 111

       10 Display fl ow charts

pg. 112

IN

-C

A

R

 T

EC

H

N

O

LO

G

Y

4

  MULTIMEDIA AUDIO

  MULTIMEDIA AUDIO

EQUIPMENT/TELEPHONE

  JUKEBOX FUNCTION (10 GB)/GPS (EUROPE)

 When the engine is switched off and to prevent

discharging of the battery, the audio/telephone may

switch off after a few minutes.

84

01  FIRST STEPS

 CD eject

 On - Off

 Volume dial

Source:  selection of the radio or Jukebox, CD changer.

Mode:  selection with displaying of the TRIP, TEL, NAV

or AUDIO mode chosen

Dark:  hide the screen display, until completely black,

by successive presses. Pressing again reactivates the
display.

Band:  selection of the FM1, FM2, FMast, AM
wavebands.

TA:  TA Traffi c Announcements function on/off

PTY

: Types of Programme function on/off by means

of a long press

of a long press

 Alpha-numeric telephone keypad for the

same uses, dial, call, hang up, enter.
 Direct access to the  CITROËN  services.

ESC:  clears the current selection

 return to the previous selection

Menu:  displays the general screen

:   sound settings

  List:  displays the list of radio stations received
 the list of CD tracks or MP3/Jukebox directories

 updating of the stations received.

 Navigator which selects

the choices

above or the step by step or
rapid advances.

 Pressing the navigation dial

confi rms the choice,
but does not store it.

 A long press is
required.

 For a detailed global view of the

menus available, refer to the

"Display fl ow chart" section of this
chapter.

The CD equipment

becomes DVD

compatible.

02

8

5

 DISPLAY AND GENERAL MENU

  > COLOUR DISPLAY

 This displays the following information, via the GPS audio/

telephone control pad:

   -   the time,
  -   the date,

  -   the exterior temperature (if there is a risk of ice, you are warned by a

message),

  -   the audio source displays (radio, CD, jukebox, ...),

  -   the telematic system displays (telephone, services, ...),

  -   the accesses check (doors, boot, ...),

  -   the warning messages (e.g.: "Fuel level low") and vehicle function

status messages (e.g.: "Auto lighting activated") displayed temporarily,

  -   the trip computer display,

  -   the GPS (Europe) satellite navigation system displays.

 New

 The system uses the complete and detailed NAVTEQ maps installed directly on the equipment's hard disc. There is no longer any need to insert a

map CD in the CD player. The updates of the maps of France and of the other European countries, offered by our partner NAVTEQ, will be available

from the  CITROËN  network.

map CD in the CD player. The updates of the maps of France and of the other European countries, offered by our partner NAVTEQ, will be available

map CD in the CD player. The updates of the maps of France and of the other European countries, offered by our partner NAVTEQ, will be available

 Display confi guration: refer to 10 - Display fl ow chart.

Telephone

Orange

Time:
Date:

86

02  DISPLAY AND GENERAL MENU

 MAP: orientation, details,
display.

 AUDIO FUNCTIONS: radio,
CD, Jukebox, options.

 For maintenance of the display,
the use of a soft, non-abrasive

cloth (spectacles cloth) is

recommended without any
additional product.

 TELEMATIC: telephone,
directory, SMS.

 CONFIGURATION: vehicle,

display, time, languages,

voice, auxiliary socket (AUX)

parameters.

parameters.

 VIDEO: activation, parameters.

 VEHICLE DIAGNOSTICS:

warnings log.

 NAVIGATION GUIDANCE: GPS,

stages, options.

 TRAFFIC INFORMATION:

TMC information, messages.

MENU

ESC

LIST

MENU

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

11

22

33

55

77

44

66

88

ESC

MENU

LIST

ESC

MENU

LIST

03

8

7

 GPS

  SELECTING A DESTINATION

 Press the MENU button.

 Turn the dial and select the

NAVIGATION GUIDANCE function.

 Press the dial to confi rm the selection.

 Turn the dial and select the

DESTINATION CHOICE function.

 Press the dial to confi rm the selection.

 Press the dial to confi rm the selection.

 Turn the dial and select the

ENTER AN ADDRESS function.

 When the country has been selected,
turn the dial and select
the TOWN function.

TOWN

ENTER AN ADDRESS

DESTINATION CHOICE

 Tip: for a detailed global view of the menus available, refer to the "Display fl ow charts" section
of this chapter.

88

ESC

MENU

LIST

2

abc

5

jkl

8

tuv

3

def

6

mno

9

wxyz

1

4

ghi

r

7

pq s

0

#

ESC

MENU

LIST

99

12

12

14

14

10

10

13

13

ESC

MENU

LIST

ESC

MENU

LIST

11

11

ESC

MENU

LIST

 Press the dial to confi rm the selection.

 Turn the dial and select the letters of

the town one by one confi rming each

time by pressing the dial.

 Select OK and press the dial to

confi rm.

 To speed up the process, the POST CODE can be

entered instead of the name of the town.

 Use the alphanumeric keypad to enter the letters and

digits and "*" to correct.

 Press the dial to confi rm the selection.

 Select OK on the ENTER AN

ADDRESS page.

 Repeat steps 8 to 12 for the ROAD and N° functions.

OK

OK

 Select the STORE function to record the address entered in a

directory record and press the dial to confi rm the selection.

 The points of interest (POI) indicate all of the service locations in the

vicinity (hotels, various businesses, airports...).

STORE

PARIS

POI

ESC

LIST

MENU

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

MENU

11

22

33

44

55

66

77

88

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

03

8

9

  GUIDANCE OPTIONS

       GPS

 The route chosen by the GPS audio/telephone depends directly on the guidance options.
 Changing these options may completely change the route.

 Press the MENU button.

 Turn the dial and select the

NAVIGATION GUIDANCE function.

 Press the dial to confi rm the selection.

 Turn the dial and select the

GUIDANCE OPTIONS function.

 Turn the dial and select the DEFINE

CALCULATION CRITERIA function.

 Press the dial to confi rm the selection.

 Press the dial to confi rm the selection.

GUIDANCE OPTIONS

DISTANCE/TIME

DEFINE CALCULATION CRITERIA

 Turn the dial and select, for example,

the DISTANCE/TIME function.

90

ESC

MENU

LIST

MENU

99

10

10

11

11

12

12

11

22

33

44

55

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

ESC

LIST

MENU

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

 Turn the dial and select the TRAFFIC
INFO function if it is not ticked.

 Press the dial to confi rm the selection.

 Select OK and press the dial to

confi rm.

INFO TRAFFIC

 Press the dial to confi rm the selection.

 Tick this box for optimum operation of the traffi c information,

diversions will be suggested.

OK

       GUIDANCE SPEECH SYNTHESIS

 Press the MENU button.

 Turn the dial and select the

NAVIGATION GUIDANCE function.

 Press the dial to confi rm the selection.

GUIDANCE OPTIONS

 Turn the dial and select the

GUIDANCE OPTIONS function.

 Press the dial to confi rm the selection.

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

MENU

66

88

11

22

33

44

ESC

MENU

LIST

ESC

MENU

LIST

S

O

S

SOURCE

MODE

BAND

T

PT

A

Y

DARK

ESC

MENU

LIST

77

ESC

MENU

LIST

03

9

1

OK

DEACTIVATE

 Press the MENU button.

 Turn the dial and select

the MAP function.

 Press the dial to confi rm the selection.

 Turn the dial and select

the MAP DETAILS function.

 Permits selection of the services

which can be seen on the map

(hotels, restaurants...).

       ACTIONS ON THE MAP

MAP DETAILS

 During the announcements, the volume of each

speech synthesis function (guidance, traffi c

information...) can be adjusted directly.

 GUIDANCE SPEECH

SYNTHESIS

 Select the ADJUST SPEECH

SYNTHESIS function and press the

dial to confi rm.

 GPS

ADJUST SPEECH SYNTHESIS

 Select the DEACTIVATE function and

press the dial to confi rm.

 Select OK and press the dial to

confi rm.

92

ESC

MENU

LIST

MENU

ESC

MENU

LIST

ESC

LIST

MENU

ESC

MENU

LIST

ESC

MENU

LIST

1

22

33

44

55

66

ESC

MENU

LIST

ESC

MENU

LIST

77

03

 For improved visibility, beyond the scale of 10 km, the map automatically switches to North
Orientation.

 Turn the dial and select

the MAP function.

 Press the MENU button.

 Press the dial to confi rm the selection.

 Turn the dial and select

the 3D VIEW tab.

 Select OK   and press the dial to

confi rm.

 Turn the dial and select

the MAP ORIENTATION function.

 Press the dial to confi rm the selection.

  3D VIEW/MAP ORIENTATION

 GPS

MAP ORIENTATION

3D VIEW

OK

ESC

MENU

LIST

MENU

ESC

MENU

LIST

ESC

LIST

MENU

ESC

MENU

LIST

ESC

MENU

LIST

1

22

33

44

55

66

77

ESC

MENU

LIST

ESC

MENU

LIST

03

9

3

 Press the MENU button.

 Press the dial to confi rm the selection.

 Turn the dial and select

the MAP function.

 Turn the dial and select

the MAP IN WINDOW or

FULL SCREEN MAP tab.

 Select OK   and press the dial to

confi rm.

 Press the dial to confi rm the selection.

 Turn the dial and select

the DISPLAY MAP function.

  DISPLAYING THE MAP IN A WINDOW

OR IN FULL SCREEN MODE

 GPS

DISPLAY MAP

FULL SCREEN MAP

OK

MAP IN WINDOW

94

ESC

LIST

MENU

MENU

11

ESC

MENU

LIST

22

33

44

55

ESC

MENU

LIST

99

ESC

MENU

LIST

88

ESC

MENU

LIST

77

ESC

MENU

LIST

66

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

03

  ADDING A STAGE

 During guidance, press the MENU
button.

 Turn the dial and select the

NAVIGATION GUIDANCE function.

 Press the dial to confi rm the selection.

 Turn the dial and select the

JOURNEY LEGS AND ROUTE
function.

JOURNEY LEGS AND ROUTE

 Select OK and press the dial to

confi rm the order of the stages.

 When the new address has been
entered, select OK and press the dial

to confi rm.

 Enter for example a new address.

 Select the ADD A STAGE function

(9 stages maximum) and press the

dial to confi rm.

 Press the dial to confi rm the selection.

 The stage must be completed or deleted before the guidance can
continue to the next destination.

 Otherwise, the GPS audio/telephone will always guide you back to

the previous stage.

ENTER AN ADDRESS

ADD A STAGE

 GPS

OK

OK

ESC

LIST

MENU

MENU

11

ESC

MENU

LIST

22

33

ESC

MENU

LIST

44

55

ESC

MENU

LIST

66

77

ESC

MENU

LIST

88

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

04

9

5

  ACTIVATING THE FILTER ON THE ROUTE/

AROUND THE VEHICLE

 We recommend a fi lter on the route and a fi lter around the vehicle of:
   -   5 km or 10 km for a region with heavy traffi c,
  -   20 km for a region with a normal level of traffi c,
  -   100 km for long journeys (motorway).

 Press the MENU button.

 Turn the dial and select the

TRAFFIC INFORMATION function.

 Press the dial to confi rm the selection.

FILTER TRAFFIC INFORMATION

 Turn the dial and select the

FILTER TRAFFIC INFORMATION
function.

 Press the dial to confi rm the
selection.

GEOGRAPHIC FILTER

 Select the GEOGRAPHIC FILTER

function and press the dial to confi rm.

 Turn the dial and select

the ON THE ROUTE tab.

OK

       TRAFFIC INFORMATION

 Select OK and press the dial to

confi rm.
