Citroen C3 Pluriel Dag (2007 year). Manual - part 1





IN

B

R

IE

F

I

E X T E R I O R

Sliding soft roof

The  soft  roof  slides  electronically
between the two arches. The sunroof
improves ventilation and brightness in
the passenger compartment.

 88

Saloon

Cabriolet

Spider

Confi gurations

 90

A

C

B

A

A

B

IN

B

R

IE

F

I

Fuel tank

A.

  Opening of the fuel fl ap.

B.  Opening of the fuel cap.

Tank  capacity:  approximately  47
litres.

A.  Locking/unlocking of the vehi-

cle from the interior.

Remote control key

A.  Locking of the vehicle.
B.  Unlocking of the vehicle.
C.  Key release/storage.

Manual central locking

 19

 66

 116

O P E N I N G

A

2

1

A

B

B

A

IN

B

R

IE

F

I

Rear screen

Spare wheel and tools

O P E N I N G

Opening

 Open the rear screen 1 by press-

ing  on  control  A  and  open  the
tailgate 2 by pressing on control
B located inside the tailgate.

Access to the spare wheel

 Lift  up  the  carpet,  then  remove

the  toolbox  to  access  the
wheel.

Access to the tools

The tools are located in the toolbox
in  the  spare  wheel.  Pull  the  strap
to access

Opening

 Open  the  rear  screen  1  by

pressing  on  control  A  located
above the letter R in CITROËN.

 84

 84

 123

Tailgate

It  is  necessary  to  open
the  rear  screen  to  gain
access  to  the  tailgate
opening control.
Always close the tailgate
before re-closing the rear
screen.

In  Cabriolet  or  Spider  confi gu-

ration,  it  is  necessary  to  move
the  roof  cassette  to  access  the
spare wheel.

IN

B

R

IE

F

I

Automatic air conditioning

The  automatic  air  conditioning  system
ensures your comfort and optimum cir-
culation  of  air  in  the  passenger  com-
partment.

Cruise control

This  system  allows  you  to  automati-
cally maintain the speed of the vehicle
at the value programmed by the driver,
without the need to press on the accel-
erator.

SensoDrive gearbox

The automated 5-speed manual gear-
box gives you the choice of the com-
fort  of  automatic  mode  or  the  driving
pleasure of a manual gearbox.

I N T E R I O R

 62

 71

 53

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

IN

B

R

IE

F

I

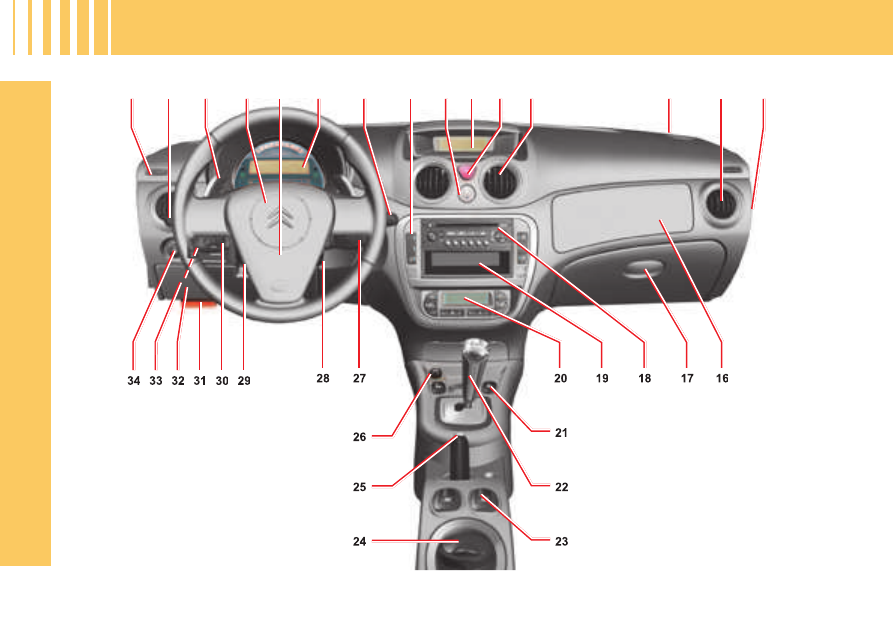

D A S H B O A R D

B

R

IE

F

I

D A S H B O A R D

22  Gear lever.

23  Rear electric window controls.

24  Moveable ashtray.

25  Parking brake.

26  Cigar lighter / 12 V acces-

sories socket (functions
with ignition switched on)
(Maximum power 120 W).

27  Radio control under steering

wheel.

28  Steering lock - Ignition.

29  Steering column adjustment

control.

30  Controls :


• Cruise control.



• Speed limiter.

31  Bonnet release.

32  Access to fusebox.

33  Headlamps adjustment.

34  Electric door mirrors adjust-

ment.

9

Doors and boot central locking
control.

10  Display.

11  Hazard warning lamps.

12  Central air vents.

13  Loudspeaker (Tweeter).

14  Lateral air vent.

15  Key switch :



•  Activation/Deactivation of

•

•

passenger’s airbag.

16  Passenger’s airbag.

17  Lower glovebox :



• Vehicle document storage.

18  Radio.

19  Storage/CD changer.

20  Air conditioning or heating/

ventilation.

21  Front electric window controls.

1

Window deicing and demisting
vent.

2

Controls :



• Lighting.



• Direction indicators.



• Foglamps.



• Rear foglamp.

3

Steering wheel gear controls
(SensoDrive gearbox).

4

Horn.

5

Driver’s airbag.

6

Instrument panel.

7

Controls :



• Windscreen wipe.



• Screen wash.



• Trip computer.

8

Controls :



• Anti-intrusion alarm.



•  Locking of electric rear win-

dows.



• Overspeed alert.



• ESP.

2

4

5

1

3

IN

B

R

IE

F

10

I

G E T T I N G   S T A R T E D

Front seats

1.  Head restraint adjustment.
2.  Backrest angle adjustment.
3.  Seat height and angle.
4.  Longitudinal adjustment.
5.  Access to rear seats.

 75

1

3

2

2

1

1

IN

B

R

IE

F

11

I

1.  Releasing by pulling lever.
2.  Locking by pushing lever.

Manual adjustment of

steering wheel height

Adjustment of exterior rear

view mirrors

1.  Selection of driver’s side mir-

ror.

2.  Selection of passenger’s side

mirror.

3.  Foldback / Deployment.

G E T T I N G   S T A R T E D

Adjustment of interior rear

view mirror

1.  « Day / Night » mirror position

control.

 49

 50

 50

1

3

2

IN

B

R

IE

F

12

I

G E T T I N G   S T A R T E D

Electric window controls

1.  Driver’s electric window con-

trol.

2.  Passenger’s electric window

control.

Ignition switch

S.  Steering lock position.
M.  Drive position.
D.  Starting position.

Sliding soft roof control

Turn the control to the left to open
the sunroof.
There are 8 opening positions.

3.  Rear electric windows control.

 25

 51

 88

A

IN

B

R

IE

F

13

I

Lighting

Ring A

Ring B

Front

and

rear

foglamps.

Headlamps off.

Automatic lighting of head-
lamps.

Sidelamps.

Dipped or main beams.

Front screen wipe

Screen wipe

Front screen wash

2 : Fast wipe.
1 : Normal wipe.

I

 :  Intermittent wipe.

0 : Off.
Pressing downwards :
-  AUTO : Automatic wipe.
-  Single wipe.

To  activate  the  front  screen  wash,
pull the screen wipe control towards
you.

V I S I B I L I T Y

 45

 47

 48

To  deactivate  automatic  wipe,
put the control to position

I

, then

return it to position 0.

IN

B

R

IE

F

14

I

V E N T I L A T I O N

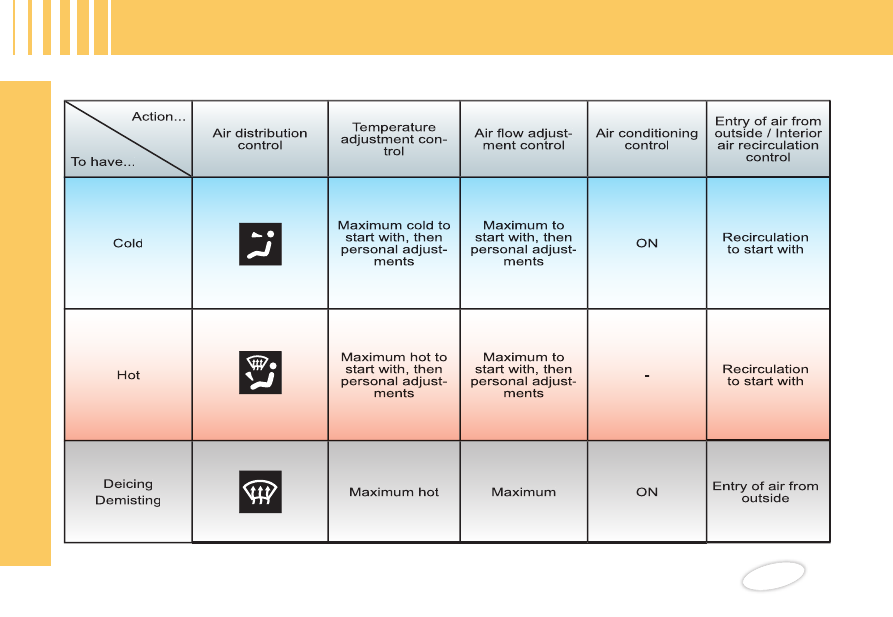

Manual air conditioning

Automatic air conditioning : you are advised to use the fully automatic setting, by press-
ing on the AUTO button.

 67

D

B

A

C

A

D

C

B

IN

B

R

IE

F

15

I

M O N I T O R I N G

Instrument panel

Controls panel

A.  Rev counter.
B.  Instrument panel screen.
C.  Fuel gauge.
D.  Dashboard lighting rheostat.

When  the  ignition  is  switched  on,
the orange and red warning lamps
light up.
With  the  engine  running,  these
warning lamps should go out.
If  the  warning  lamps  remain  lit,
refer to the appropriate page.

Warning lamps

The  lighting  of  the  warning  lamp
indicates  the  status  of  the  corre-
sponding function.

A.  Activation of alarm.

B.  Locking of electric

rear windows.

C.  Activation of over-

speed alert.

D.  Deactivation of ESP.

 27

 30

 23

 51

 61

 60

A

B

IN

B

R

IE

F

16

I

Driver’s seat belt fastening
detection

Deactivation of front
passenger’s airbag

The warning lamp lights up
if the driver’s seat belt has
not been fastened when the
ignition is switched on and
between 0 and 20 km/h.

Over  20  km/h,  the  warning  lamp

fl ashes  accompanied  by  a  sound

signal for approximately 2 minutes.
After this it remains lit up.

1.  With the ignition off, insert the

key in switch A.

2.  Turn the key to the «OFF»

position, the passenger’s air-
bag is deactivated.

3.  The front passenger’s airbag

deactivation warning lamp, on
the instrument panel, lights up
when the ignition is switched
on.

Isofi x fastening system

Two  rings  B,  located  between  the
backrest  and  the  seat  cushion,

allow a child seat to be fi tted.

P A S S E N G E R   S A F E T Y

 30

 78

 79

B

C

A

IN

B

R

IE

F

17

I

Dashboard display

SensoDrive gearbox

B.  Control under steering wheel

«-».

C.  Control under steering wheel

«+».

This  automated  5-speed  manual
gearbox  gives  you  the  choice  of
the  comfort  of  automatic  mode  or
the  driving  pleasure  of  a  manual
gearbox
A.  Gear lever.

The  gear  engaged  and  «AUTO»
mode  are  displayed  on  the  instru-
ment panel.
The  foot-on-brake  warning  lamp

fl ashes to indicate that it is neces-

sary to press the brake pedal.

D R I V I N G

 53

IN

B

R

IE

F

18

I

D R I V I N G

Cruise control

Speed limiter

Instrument panel display

1.  Activation / Deactivation of

cruise control mode.

2.  Reduction of the programmed

speed.

3.  Increase in the programmed

speed.

4.  Start / Stop cruise control.

To  programme  or  activate,  the
vehicle speed must be over 40 km/
h (25mph).

1.  Activation / Deactivation of

speed limiter mode.

2.  Reduction of the programmed

speed.

3.  Increase in the programmed

speed.

4.  Start / Stop speed limiter.

Cruise  control  or  speed  limiter
mode  appears  in  the  instrument
panel when selected.

Cruise control

Speed limiter

 64

 62

To  stop  cruise  control,  you  can
either :
-  press on the brake pedal,
-  press on control 4,
-  use control 1,
-  as  a  last  resort,  switch  off  the

engine.

B

A

II

19

R E M O T E   C O N T R O L

Note:  The  simultaneous  use  of
other  high  frequency  equipment
(mobile

telephones,

domestic

alarms,  etc.)  may  momentarily
hinder the operation of the remote
control.
If  there  is  a  permanent  fault,  the
remote  control  has  to  be  reinitial-
ised.  See  “Changing  remote  con-
trol batteries”.

Central unlocking

A short press on control B unlocks your vehicle.
This operation is confi rmed by the rapid fl ashing of the direction indicators

and the lighting of the interior lamp (if the function is activated). It can also
deploy the exterior rear view mirrors.

Central locking – Deadlocking

short press on button A locks your vehicle.
This is confi rmed by the lighting for around 2 seconds of the direction indica-

tors and by the interior lamp going out. It may cause the exterior rear view
mirrors to fold back.
If any of the doors, or the boot, is open or not properly closed, the central
locking does not operate.
For vehicles equipped with deadlocking, two successive presses on control
A  will  operate  deadlocking.  It  is  then  impossible  to  open  the  doors,  either
from the inside or from the outside.

It  is  dangerous  to  operate  the  deadlocking  when  a  person
is in the vehicle as unlocking is impossible from the inside
(without the remote control).
