6–32 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

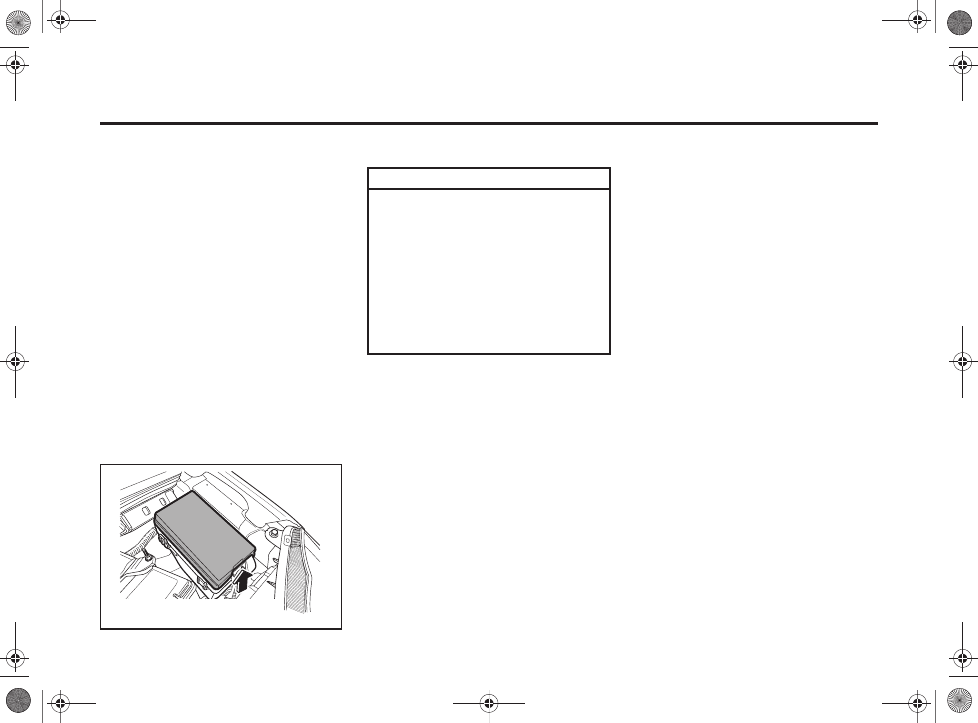

Блок предохранителей двигателя расположен
рядом с аккумулятором в моторном отсеке.

Чтобы снять крышку, откройте защелки
в нижней части и затем поднимите крышку.
Чтобы поставить крышку на место, вставьте
сначала две верхние защелки, а затем
нажмите на крышку, пока она не
защелкнется.

K5W6017A

Блок предохранителей в моторном отсеке

ПРИМЕЧАНИЕ

Не все описания блоков
предохранителей, содержащиеся
в данном руководстве, применимы
к блокам предохранителей вашего
транспортного средства. Данная
информация верна на момент печати
руководства. Осмотрев блок
предохранителей транспортного
средства, см. этикетку, расположенную
на блоке предохранителей.

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 6–33

Внутренний блок предохранителей

K5W6007B

15 A

*ДНЕВНЫЕ  ХО

ДОВЫЕ ОГНИ

10A

КО

МБИНАЦИЯ

ПРИБ

ОР

ОВ

10A

T/T BOX

10A

ПО

ДУ

ШКА

БЕ

ЗО

ПА

СНОС

ТИ

10 A

ПЛА

ФОН

ОСВЕЩЕНИЯ

30 A

ЭЛ

ЕКТРИЧЕСКИ

Е МОТ

ОРЫ

15 A

ДВЕРНОЙ  ЗАМОК

10 A

УКА

ЗА

ТЕЛЬ

ПОВ

ОР

ОТ

А

10 A

СТ

ОП-СИГНА

Л

15 A

EMS

10 A

ОЧ

ИС

ТИТЕЛЬ

ЗА

ДНЕГ

О С

ТЕКЛА

15 A

ОЧ

ИС

ТИТЕЛЬВЕ

ТР

ОВ

ОГ

О

10A

ОБ

ОГРЕВ

АТ

ЕЛЬ

ЗЕРКА

ЛА

10 A

ФОНАРЬ  ЗА

ДНЕГ

О Х

ОДА

15 A

ПРИК

УРИВ

АТЕЛЬ

20 A

МОТ

ОР

ОТ

ОПИТЕЛЯ

10 A

АУ

ДИОСИС

ТЕМА

6–34 СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ

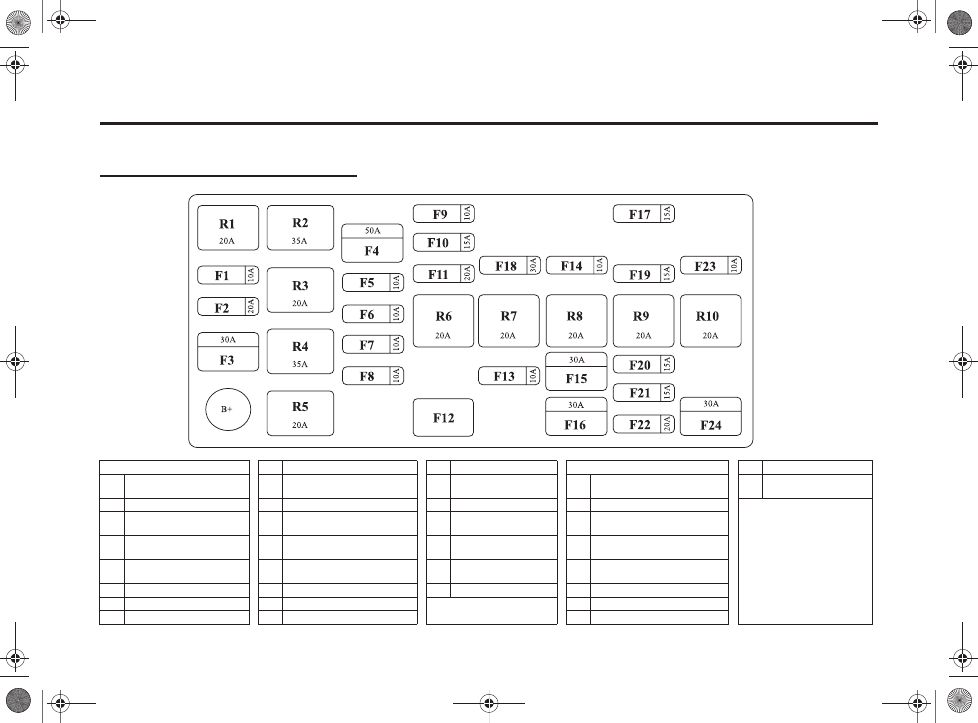

Блок предохранителей в моторном отсеке

ПРЕДОХРАНИТЕЛЬ

F9 Резервный

F18 Резервный

РЕЛЕ

R9 Реле правой фары

F1 Компрессор кондиционера

воздуха

F10 Резервный

F19 Правая фара

R1 Реле кондиционера воздуха

R10 Реле топливного насоса

F2 Низкая скорость вентилятора

F11 Резервный

F20 Топливный насос

R2 Основное реле

F3 Высокая скорость вентилятора

F12 Пинцет для предохранителей

F21 Световая аварийная

сигнализация

R3 Реле низкой скорости вентилятора

системы охлаждения

F4 AБС

F13 Левая фара ближнего света

F22 Задний противотуманный

фонарь

R4 Реле высокой скорости вентилятора

системы охлаждения

F5 Передняя противотуманная

фара

F14 Правая фара ближнего света

F23 БЛОК УПРАВЛЕНИЯ ДВС

R5 Реле габаритного света

F6 Звуковой сигнал

F15 ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬ

F24 Зажигание 1

R6 Реле противотуманных фар

F7 Правый габаритный фонарь

F16 Зажигание 2

R7 Реле звукового сигнала

F8 Левый габаритный фонарь

F17 EMS

R8 Реле фар ближнего света

СЕРВИСНЫЕ РАБОТЫ И УХОД ЗА АВТОМОБИЛЕМ 6–35

ПРИБОРЫ ОСВЕЩЕНИЯ

ПРЕДУПРЕЖДЕНИЕ

Галогенные лампы содержат газ под
давлением. При обращении
с галогенными лампами и их демонтаже
необходимы специальные меры
предосторожности.

•  Берегите глаза.

•  Не допускайте трения поверхности

лампы и появления царапин.

•  Не допускайте попадания жидкости на

горящую лампу.

•  Включать лампу следует только после

ее установки.

•  Неисправные лампы подлежат

замене.

•  При замене галогенной лампы

НЕ ПРИКАСАЙТЕСЬ к стеклянным
деталям лампы незащищенными
руками.

•  Хранить вне досягаемости детей.

•  Утилизируйте лампы с особой

осторожностью. Лампы
взрывоопасны.

ФАРЫ

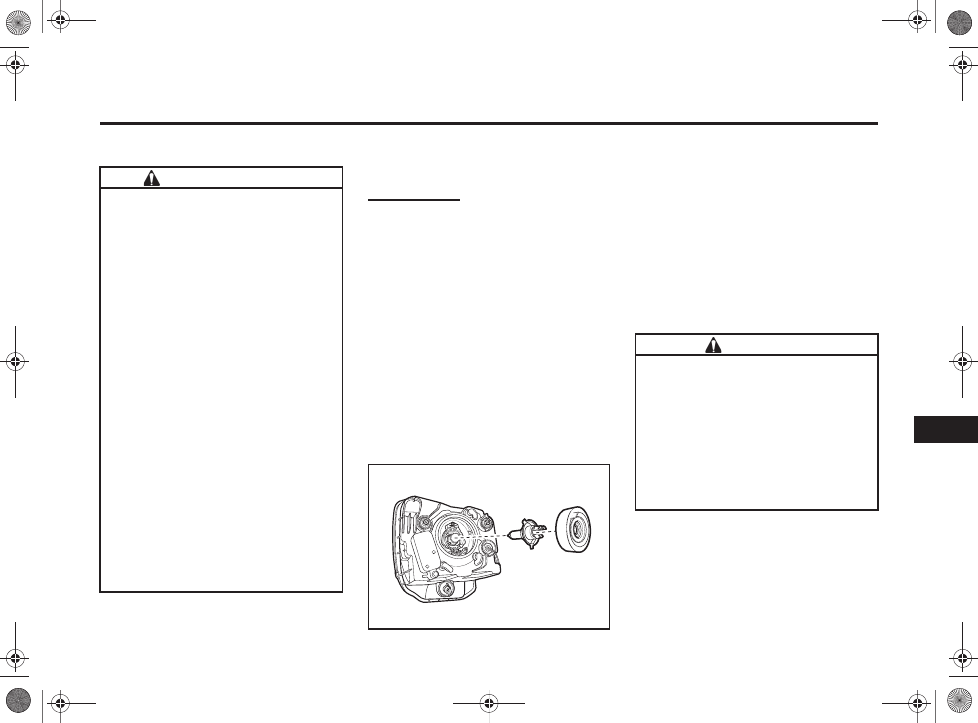

Замена лампы
1. Откройте капот.
2. Выкрутите 2 болта.
3. Отсоедините штепсельный разъем

провода от лампы.

4. Снимите резиновую крышку.
5. Отсоедините пружину, на которой

держится лампа.

6. Выньте лампу.

K5W6019A

7. Установите исправную лампу

надлежащего типа. См. раздел
"ХАРАКТЕРИСТИКИ ЛАМП"
в алфавитном указателе.

8. Установите на новую лампу пружину.
9. Правильно установите резиновую

крышку.

10. Подсоедините штепсельный разъем

провода.

ВНИМАНИЕ

•  При необходимости очистки

галогенных ламп используйте ткань
без ворса, пропитанную спиртом или
спиртосодержащими минеральными
средствами. Не прикасайтесь к лампе
незащищенными руками.

Отпечатки пальцев могут значительно
сократить срок службы галогенных
ламп.
