3. Disconnect the transmission oil cooler lines from the auxiliary cooler. Refer to

Transmission Fluid Cooler Hose/Pipe Replacement.

4. Remove the auxiliary oil cooler bolts (1) and push pins (2).

5. Remove the auxiliary oil cooler from the vehicle.

Installation Procedure

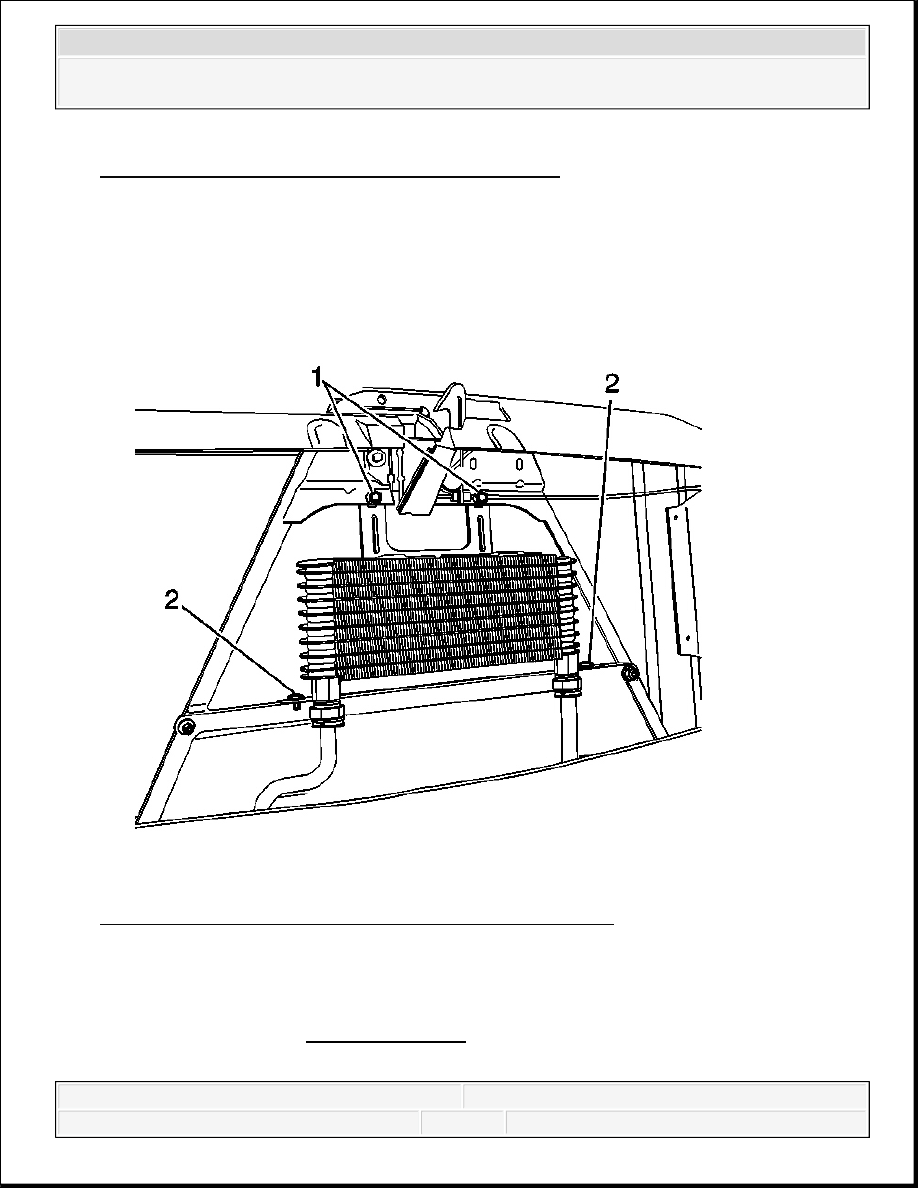

Fig. 74: View Of Auxiliary Oil Cooler, Bolts & Push Pins
Courtesy of GENERAL MOTORS CORP.

1. Install the auxiliary oil cooler to the vehicle.

NOTE:

Refer to Fastener Notice .



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - Allison - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



2. Install the bolts (1) and the push pins (2) that retain the auxiliary oil cooler to the radiator

brace.

Tighten: Tighten the bolts to 12 N.m (106 lb in).

3. Connect the transmission oil cooler lines to the auxiliary cooler. Refer to Transmission

Fluid Cooler Hose/Pipe Replacement.

4. Install the radiator grille. Refer to Radiator Grille Replacement (Chevrolet) or

Radiator Grille Replacement (GMC) .

5. Check and add transmission fluid as necessary.

TRANSMISSION HEAT SHIELD REPLACEMENT

Removal Procedure



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - Allison - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



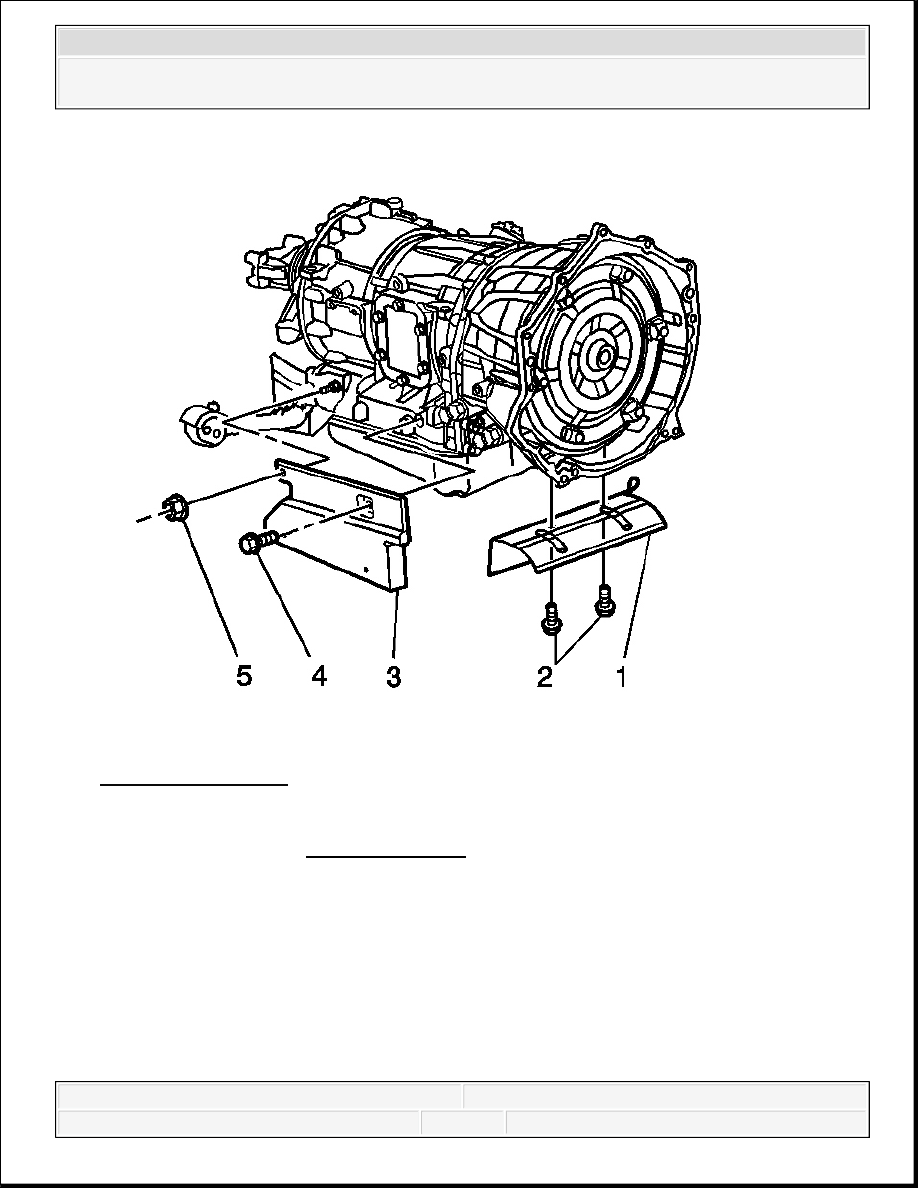

Fig. 75: Heat Shields
Courtesy of GENERAL MOTORS CORP.

1. Raise and suitably support the vehicle. Refer to Lifting and Jacking the Vehicle .

2. Remove the front heat shield bolts (2).

3. Remove the front heat shield (1).

4. Remove the side heat shield bolt (4) and nut (5).

5. Remove the side heat shield (3).

Installation Procedure



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - Allison - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



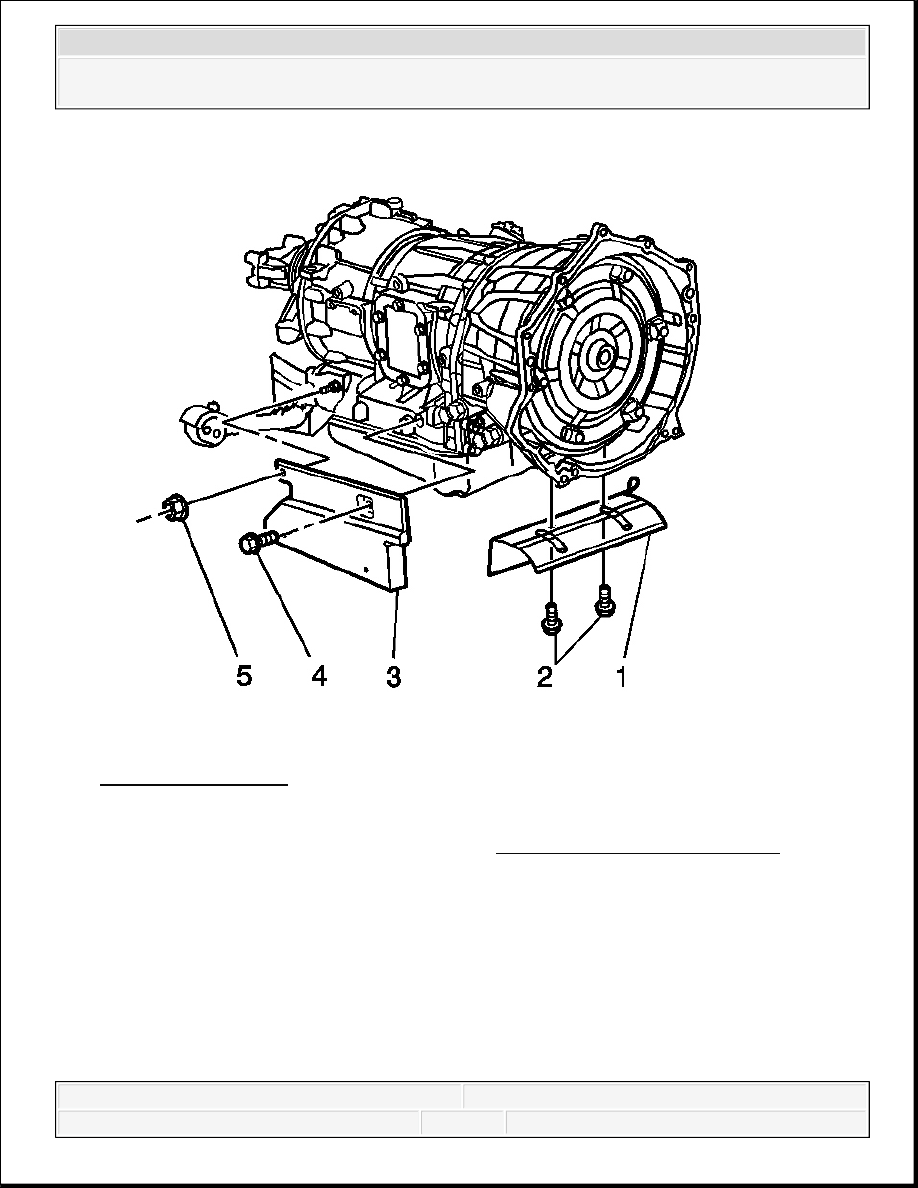

Fig. 76: Heat Shields
Courtesy of GENERAL MOTORS CORP.

1. Install the side heat shield (3).

2. Install the side heat shield bolt (4) and nut (5).

Tighten:

Tighten the bolt (4) to 17 N.m (13 lb ft).

Tighten the nut (5) to 25 N.m (18 lb ft).

3. Install the front heat shield (1).

NOTE:

Refer to Fastener Notice .
