TORQUE CONVERTER INSTALLATION AND HOLDING FIXTURE REMOVAL
(6L80/6L90)

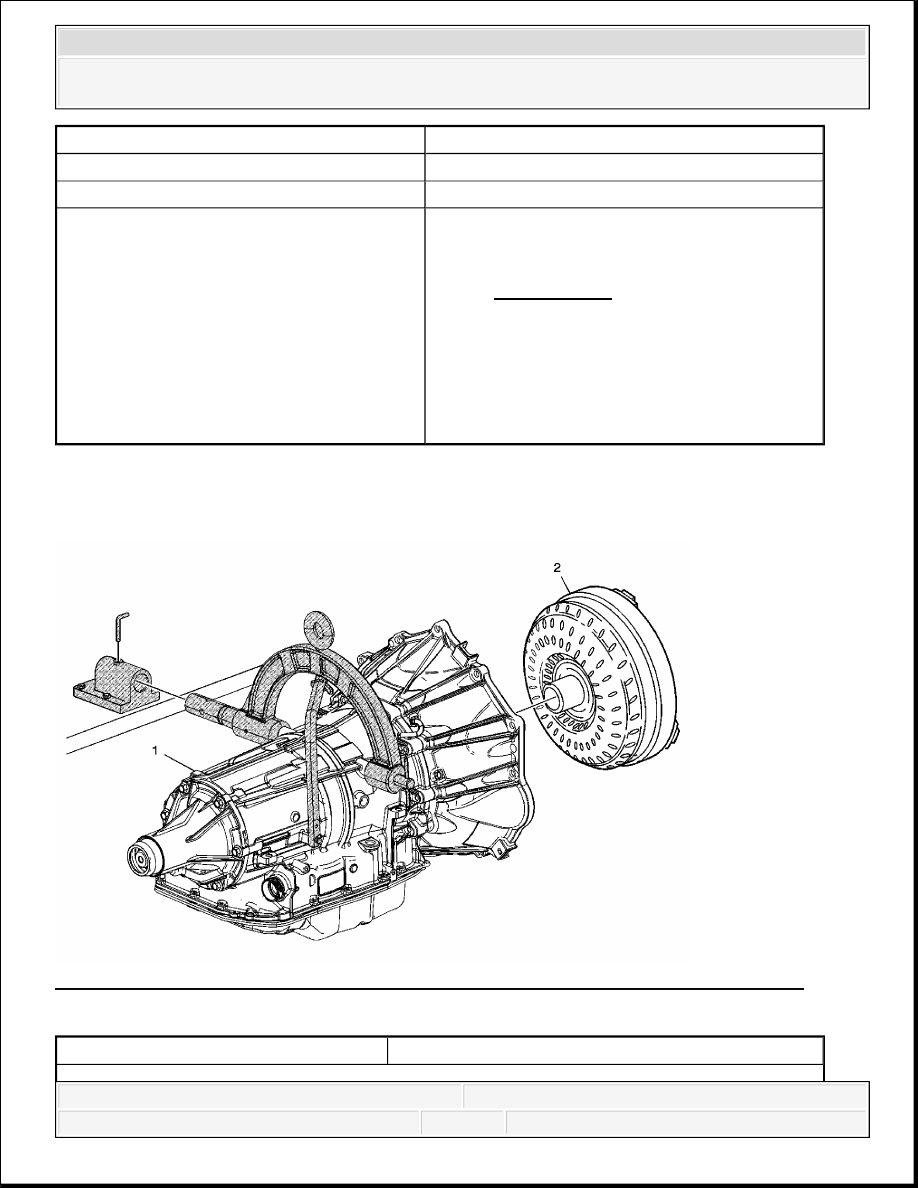

Fig. 198: Torque Converter Installation and Holding Fixture Removal (6L80/6L90)
Courtesy of GENERAL MOTORS CORP.

Callout

Component Name

1

NEW Case Extension Seal

2

Case Extension

3

Bolts M10 x 40 (Qty: 6)


Procedure:
Tighten in sequence shown.

Tighten: 50 N.m (37 lb ft)

NOTE:

Refer to Fastener Notice .

Callout

Procedure



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



DEFINITIONS AND ABBREVIATIONS

THROTTLE POSITIONS

Engine Braking

A condition where the engine is used to slow the vehicle by manually downshifting during a
zero throttle coastdown.

Full Throttle Detent Downshift

A quick apply of the accelerator pedal to its full travel, forcing a downshift.

Heavy Throttle

Approximately 3/4 of accelerator pedal travel, 75 percent throttle position.

Light Throttle

Approximately 1/4 of accelerator pedal travel, 25 percent throttle position.

Medium Throttle

Approximately 1/2 of accelerator pedal travel, 50 percent throttle position.

Minimum Throttle

Preliminary Procedure:
Rotate the transmission so that the fluid pan assembly is down.

1

Transmission Case Assembly

Special Tools

DT 47605 Holding Fixture Adapter. See
Special Tools.

J 3289-20 Holding Fixture Base Assembly.
See Special Tools.

J 8763-B Holding Fixture. See Special
Tools.

2

Torque Converter Assembly



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



The least amount of throttle opening required for an upshift.

Wide Open Throttle (WOT)

Full travel of the accelerator pedal, 100 percent throttle position.

Zero Throttle Coastdown

A full release of the accelerator pedal while the vehicle is in motion and in drive range.

SHIFT CONDITION DEFINITIONS

Bump

A sudden and forceful apply of a clutch or a band.

Chuggle

A bucking or jerking. This condition may be most noticeable when the converter clutch is
engaged. It is similar to the feel of towing a trailer.

Delayed

A condition where a shift is expected but does not occur for a period of time. This could be
described as a clutch or band engagement that does not occur as quickly as expected during
a part throttle or wide open throttle apply of the accelerator, or during manual downshifting
to a lower range. This term is also defined as LATE or EXTENDED.

Double Bump - Double Feel

Two sudden and forceful applies of a clutch or a band.

Early

A condition where the shift occurs before the car has reached proper speed. This condition
tends to labor the engine after the upshift.

End Bump

A firmer feel at the end of a shift than at the start of the shift. This is also defined as END
FEEL or SLIP BUMP.



2008 Chevrolet Silverado 1500

2008 TRANSMISSION Automatic Transmission - 6L50/6L80/6L90 - Cab & Chassis Sierra, Cab & Chassis Silverado,

Sierra & Silverado



Firm

A noticeably quick apply of a clutch or band that is considered normal with a medium to
heavy throttle. This apply should not be confused with HARSH or ROUGH.

Flare

A quick increase in engine RPM along with a momentary loss of torque. This most generally
occurs during a shift. This condition is also defined as SLIPPING.

Harsh - Rough

A more noticeable apply of a clutch or band than FIRM. This condition is considered
undesirable at any throttle position.

Hunting

A repeating quick series of upshifts and downshifts that causes a noticeable change in engine
RPM, such as a 4-3-4 shift pattern. This condition is also defined as BUSYNESS.

Initial Feel

A distinctly firmer feel at the start of a shift than at the finish of the shift.

Late

A shift that occurs when the engine RPM is higher than normal for a given amount of
throttle.

Shudder

A repeating jerking condition similar to CHUGGLE but more severe and rapid. This
condition may be most noticeable during certain ranges of vehicle speed.

Slipping

A noticeable increase in engine RPM without a vehicle speed increase. A slip usually occurs
during or after initial clutch or band apply.

Soft

A slow, almost unnoticeable clutch or band apply with very little shift feel.
