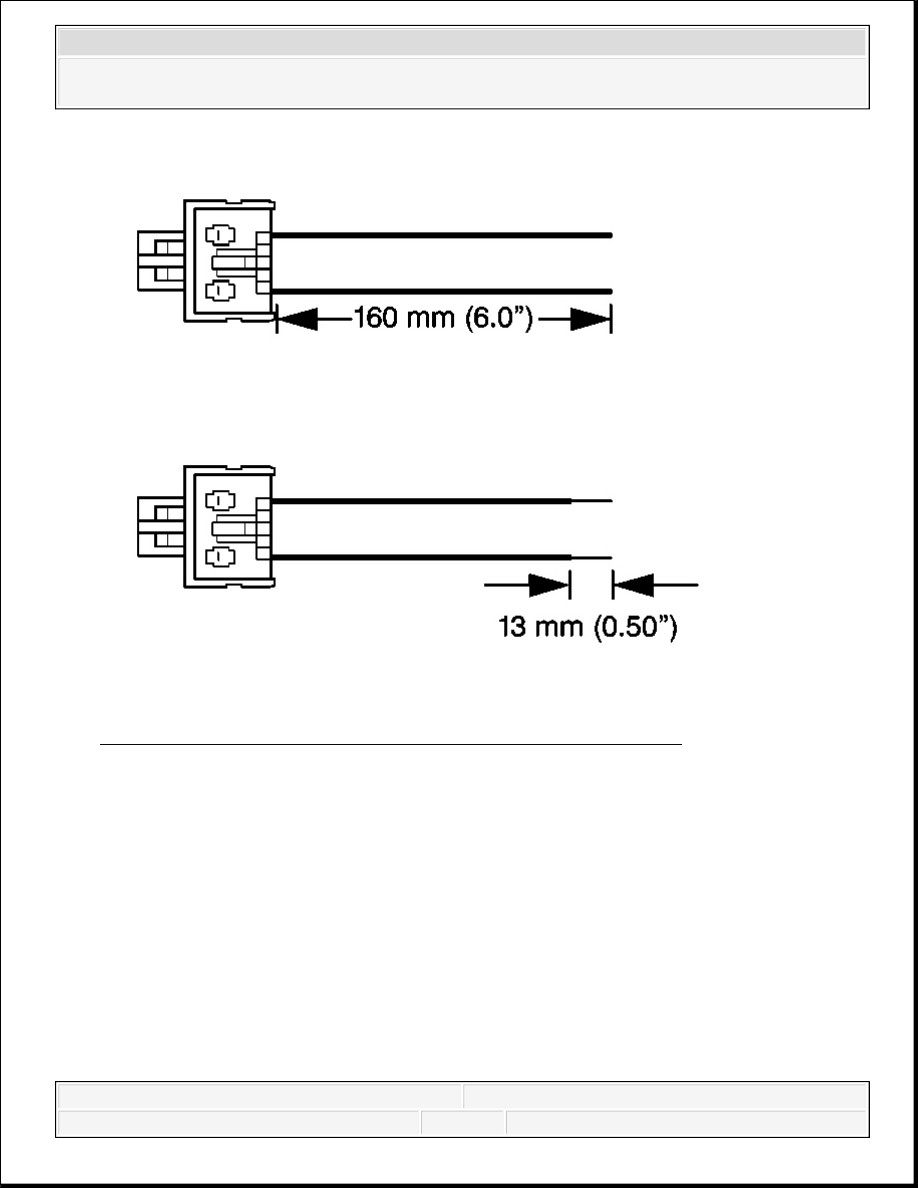

Fig. 52: Identifying Proper Stripping Of Connection Wire Leads
Courtesy of GENERAL MOTORS CORP.

23. Cut the harness connector out of the vehicle, leaving at least 16 cm (6 in) of wire at the

connector.

24. Strip 13 mm (0.5 in) of insulation from each of the connector wire leads.



2008 Chevrolet Silverado 1500

2008 RESTRAINTS Supplemental Inflatable Restraints - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



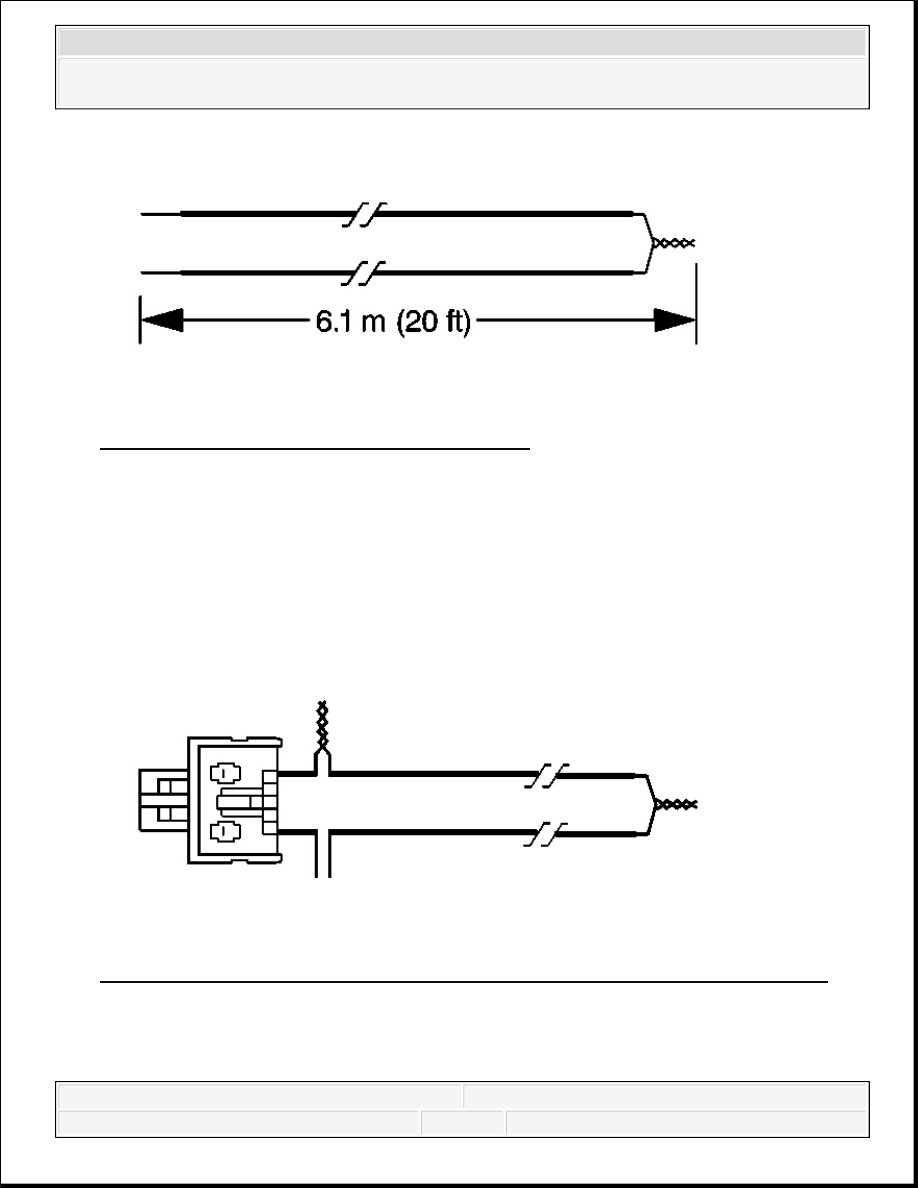

Fig. 53: Fabricating 20 Ft. Deployment Harness
Courtesy of GENERAL MOTORS CORP.

25. Cut two 6.1 m (20 ft) deployment wires from a 0.8 mm (18 gage) or thicker multi-strand

wire. These wires will be used to fabricate the roof rail air bag deployment harness.

26. Strip 13 mm (0.5 in) of insulation from both ends of the wires.

27. Twist together one end from each of the wires in order to short the wires.

Fig. 54: View Of Proper Twisting Of Connector Wire Lead To Deployment Wire
Courtesy of GENERAL MOTORS CORP.

28. Twist together one connector wire lead to one deployment wire.



2008 Chevrolet Silverado 1500

2008 RESTRAINTS Supplemental Inflatable Restraints - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



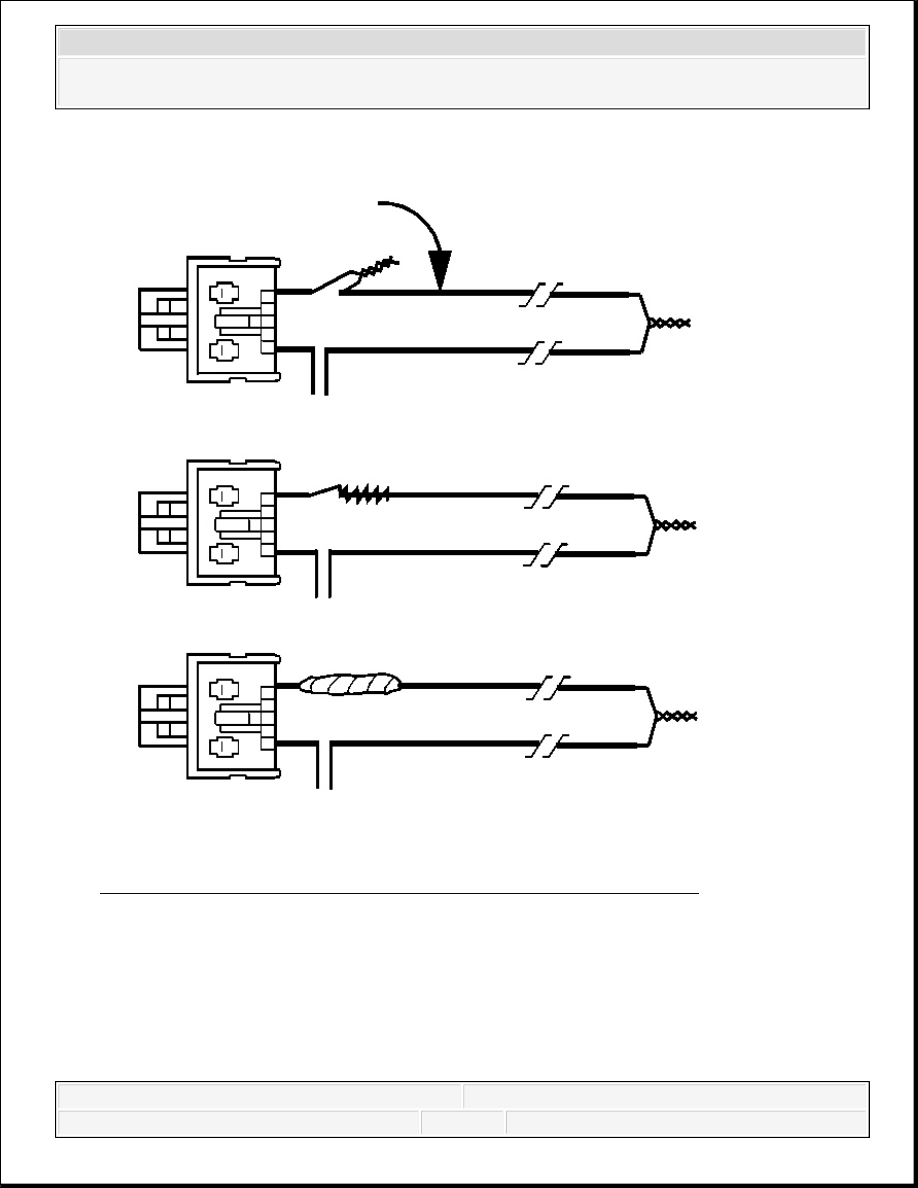

Fig. 55: Bending Twisted Connection Flat & Insulating With Tape
Courtesy of GENERAL MOTORS CORP.

29. Bend flat the twisted connection.

30. Secure and insulate the connection using electrical tape.



2008 Chevrolet Silverado 1500

2008 RESTRAINTS Supplemental Inflatable Restraints - Cab & Chassis Sierra, Cab & Chassis Silverado, Sierra &

Silverado



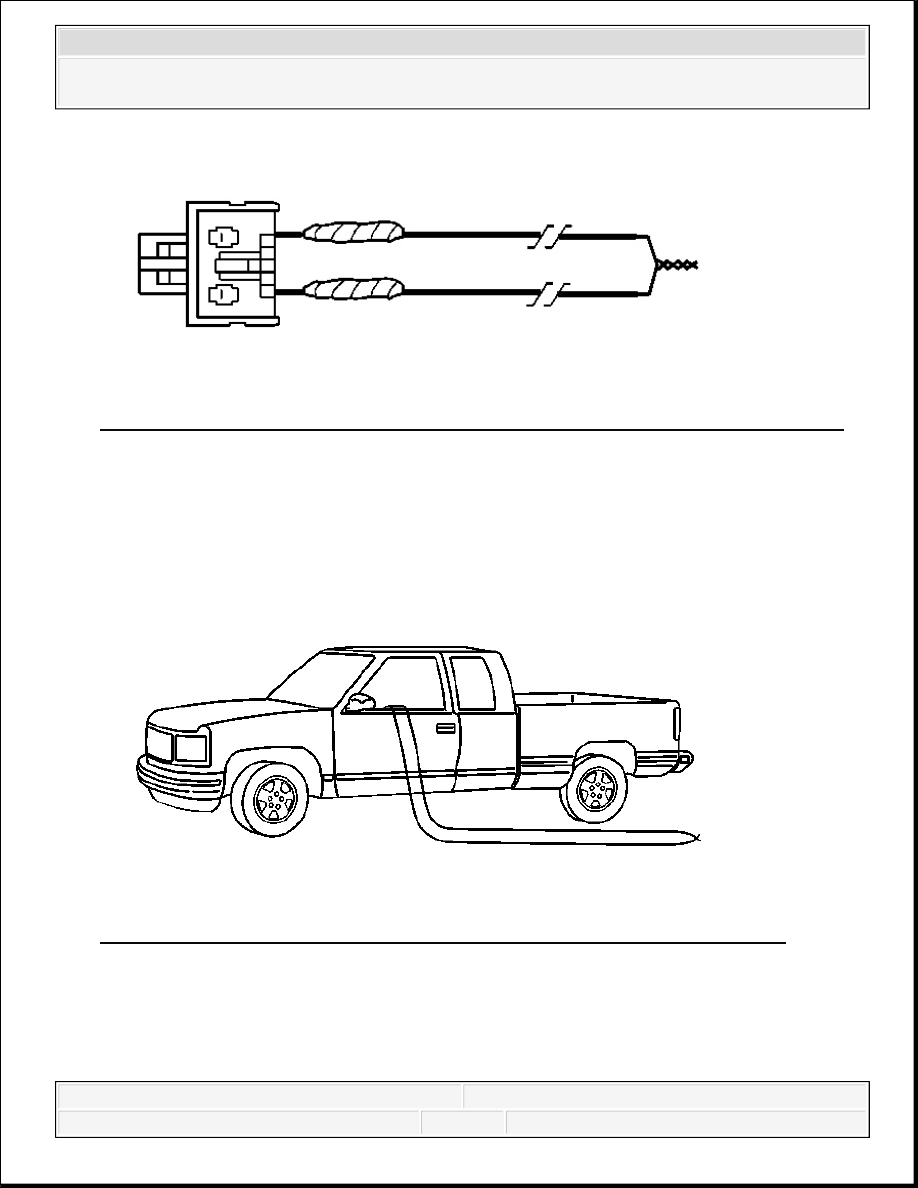

Fig. 56: Taping Remaining Connector Wire Lead To Remaining Deployment Wire
Courtesy of GENERAL MOTORS CORP.

31. Twist together, bend, and tape the remaining connector wire lead to the remaining

deployment wire.

32. Connect the deployment harness to the yellow connector of the roof rail module.

Fig. 57: Routing The Deployment Harness Out Of The Vehicle's Driver Side
Courtesy of GENERAL MOTORS CORP.

33. Route the deployment harness out of the driver side of the vehicle.
